Снятие и установка автомагнитолы Renault Sandero.

Отгибаем 1,2, Нажимаем 3 и выдергиваем

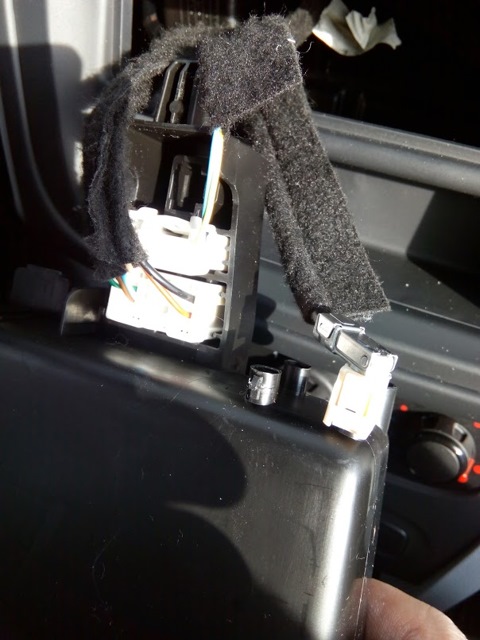

Справа антенна, слева разъемы, как видим аудиоподготовка только на передние двери.

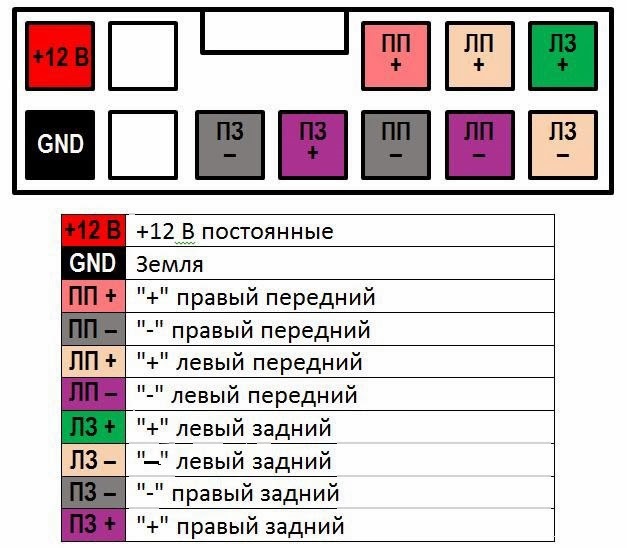

Распиновка основного разъёма

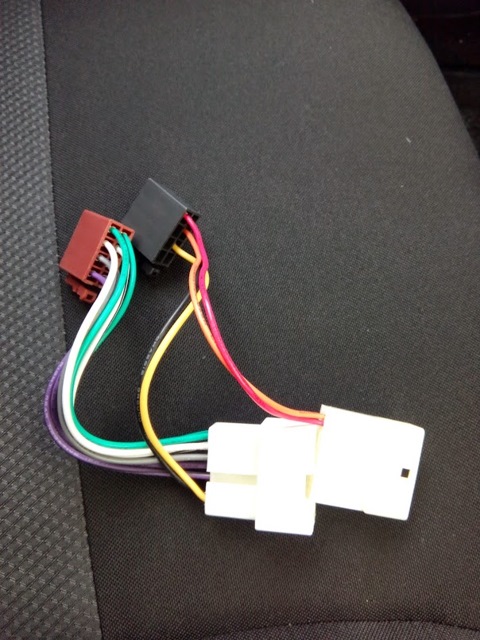

Купил переходник на ISO для Renault 400руб

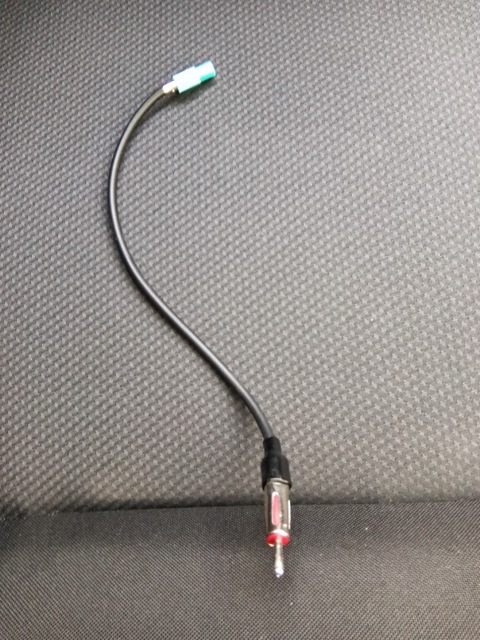

Переходник на стандартную антенну 200 руб.

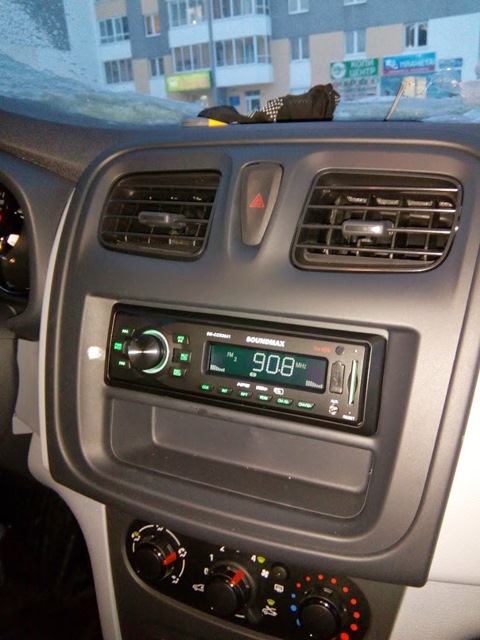

Устанавливаем железную рамку и в нее засовываем магнитолу. Проверяем.

Снимаем тканевую заглушку

Разъема с проводами для колонок нет.

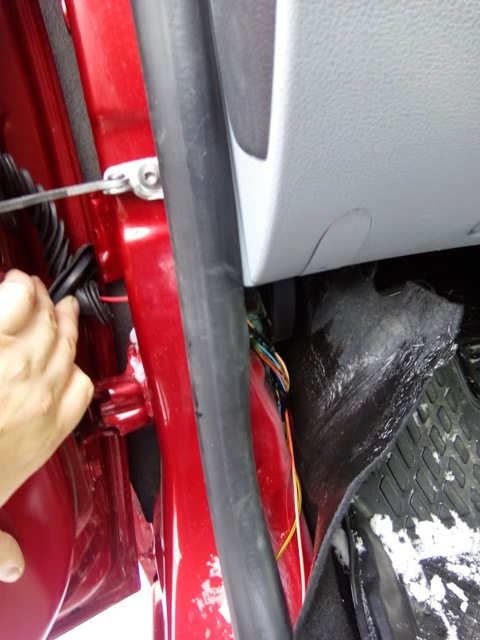

Оттягиваем гофру, проводов нет и в ней, колодку с проводами я нашел в самой стойке.

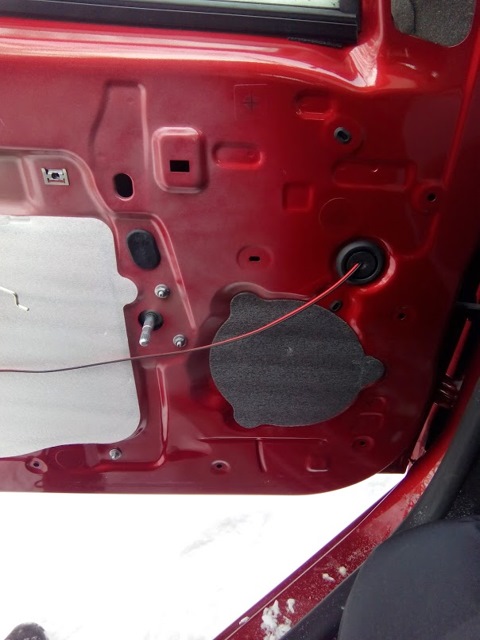

Сделал скрутку и протянул в дверь через гофру, протягиваем провод чтобы не мешал стеклу при открытии

Цепляем колонку и проверяем открытие стекла.

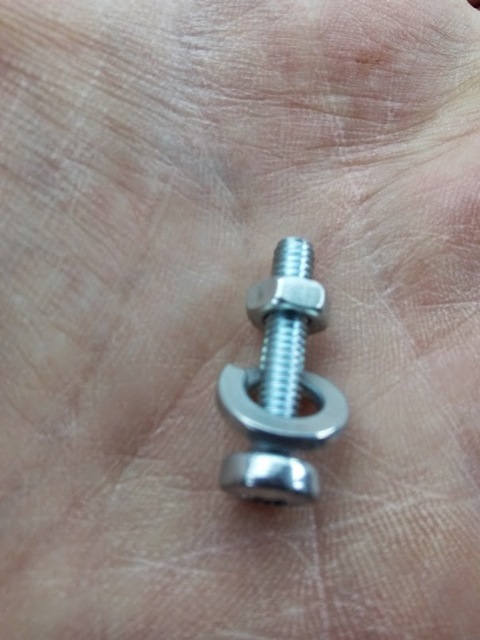

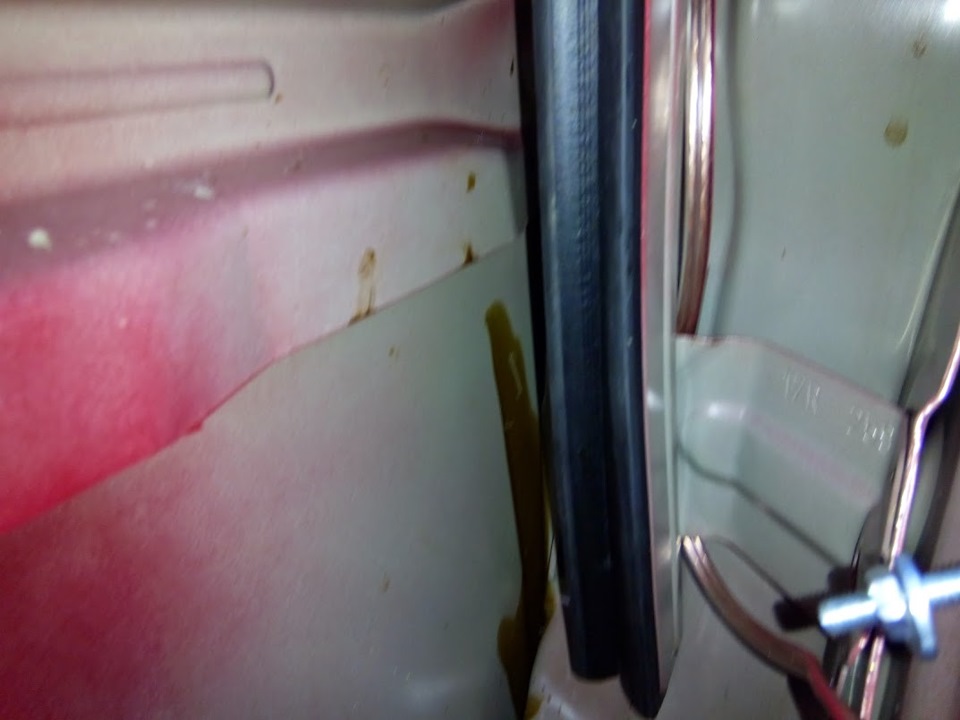

закрепил колонку на такие болтики. Проверяем, все работает.

Собираем все обратно.
Также вторую дверь.

Источник: https://www.drive2.ru/l/4865758/
