Снятие и установка блока управления системой отопления (кондиционирования) и вентиляции салона Chery Tiggo

Вам потребуется отвёртка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите центральную накладку панели приборов.

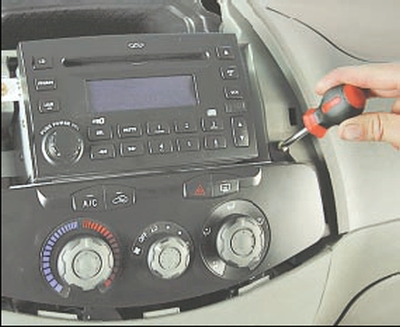

3. Выверните два винта крепления к панели приборов блока управления системой отопления (кондиционирования) и вентиляции салона

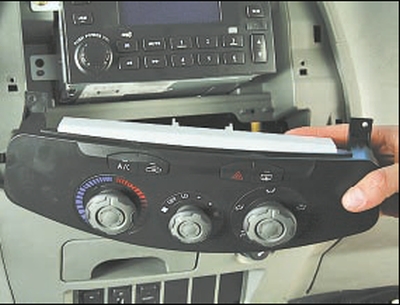

4. и отведите блок от панели.

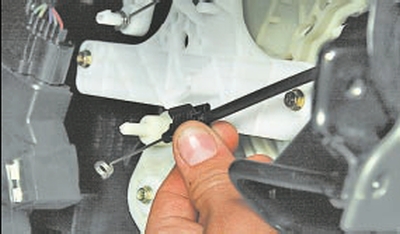

5. Извлеките наконечники оболочек тросов приводов заслонок из фиксаторов на корпусе блока отопителя

6. и отсоедините тросы от рычагов заслонок.

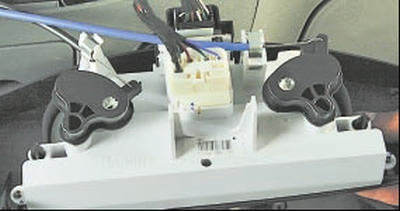

7. Поверните блок управления задней стороной вверх.

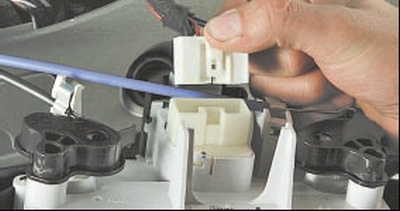

8. Отжав фиксатор, отсоедините от блока верхнюю

9. и нижнюю колодки жгутов проводов и снимите блок.
10. Установите блок управления системой отопления (кондиционирования) и вентиляции салона и все снятые детали в порядке, обратном снятию.
