Снятие и установка брызговиков двигателя Lancer X

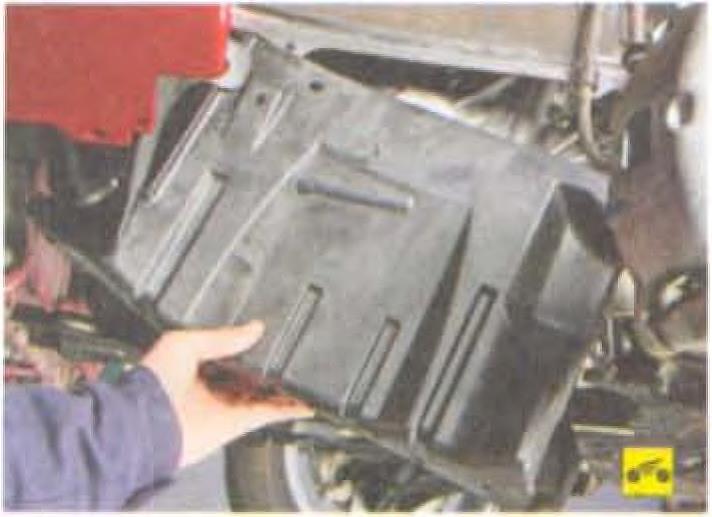

Для снятия заднего брызговика выполни те следующие операции 1 Снимите защиту картера (см «Снятие и установка защиты картера двигателя», с. 85)

2. Выверните болт крепления защиты картера к поперечине.

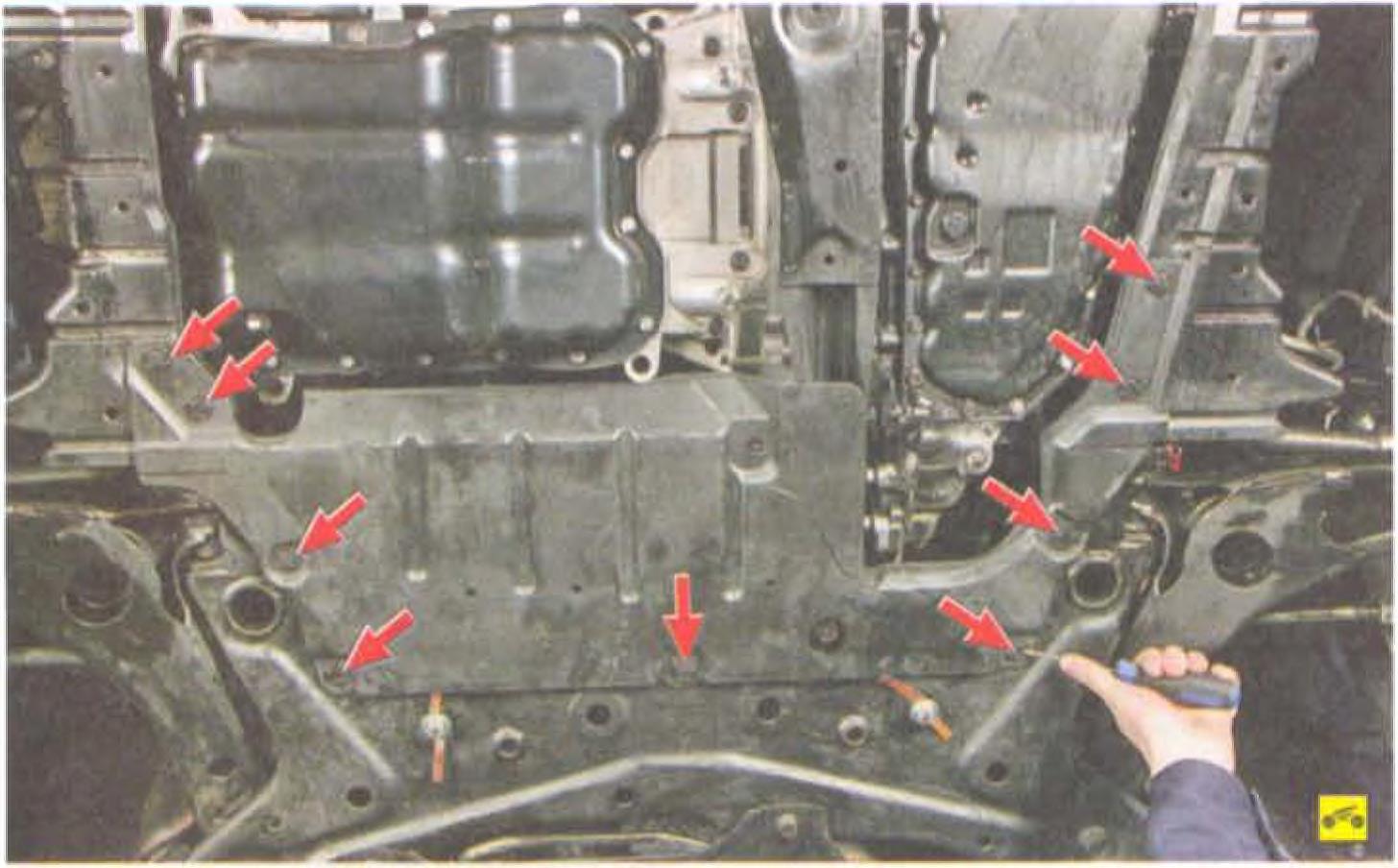

3. Извлеките фиксаторы девяти пластмассовых держателей (рис. 5.1)...

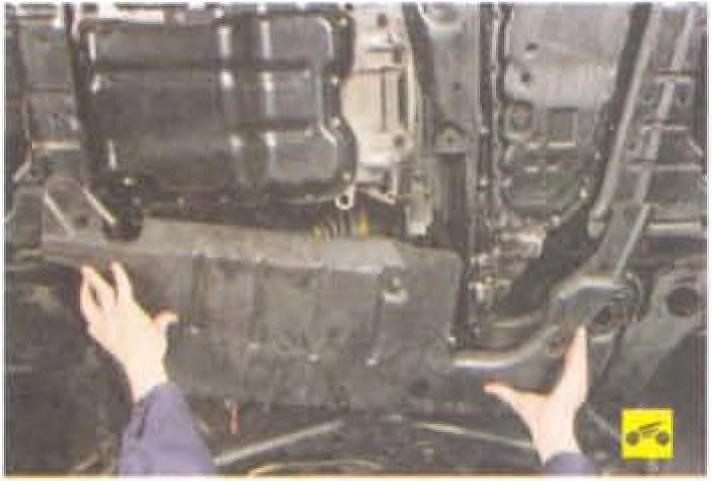

4 ..снимите держатели, а затем задний брызговик.
5. Установите задний брызговик в порядке, обратном снятию
Для снятия переднего брызговика выполните следующее
1 Снимите защиту картера двигателя (см. «Снятие и установка защиты картера двигателя», с. 85)

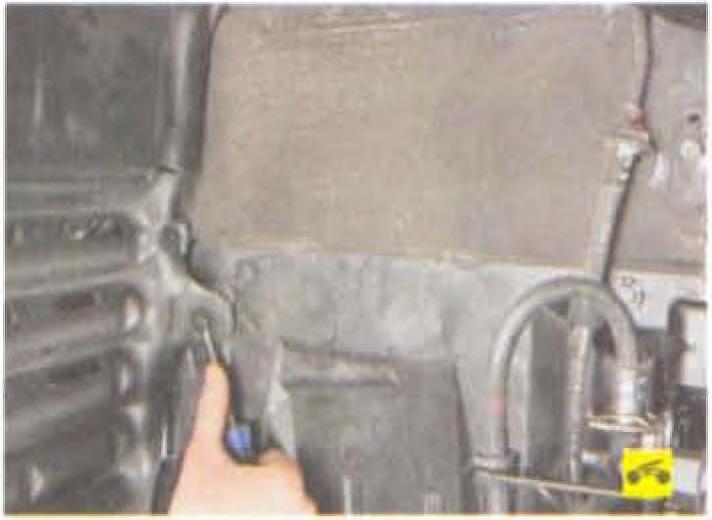

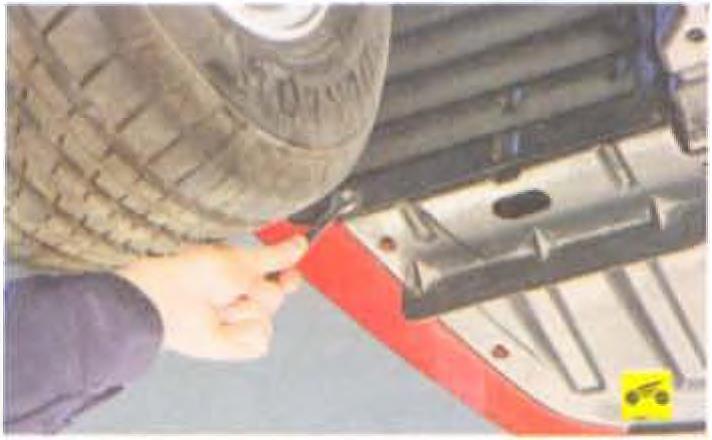

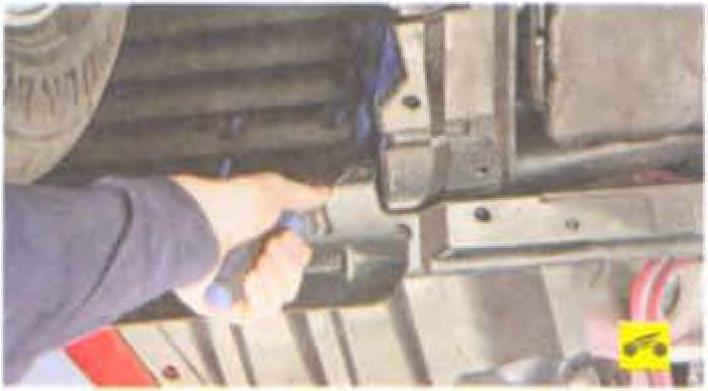

2. Выверните по одному болту крепления переднего брызговика к нижним частям передних подкрылков...

3. ...подденьте по одному фиксатору пластмассовых держателей и извлеките держатели.
4 Вверните пять болтов 1 (рис. 5.2), извлеките пластмассовые фиксаторы 2 двенадцати пластмассовых держателей крепления переднего брызговика к бамперу и снимите передний брызговик.
5. Установите передний брызговик в обратном порядке.
Для снятия боковых брызговиков выполните следующее.
1. Снимите передний и задний брызговики (см. выше).
