Снятие и установка термоэкранов Lancer X

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. Поэтому при сильном механическом повреждении или значительной коррозии термоэкранов и термокожухов, установленных на элементах системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к возгоранию термошумоизоляции пола кузова.

Вам потребуются: торцевые ключи «на 10», «на 12», «на 14», дрель со сверлом диаметром б мм, аппарат для установки заклепок.

Для снятия термокожухов выпускного коллектора выполните следующие операции.

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 85).

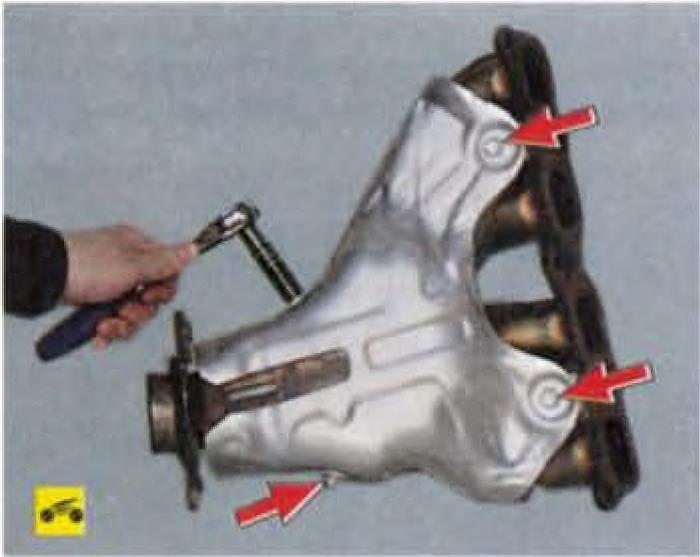

2. Выверните три болта крепления верхнего термокожуха к выпускному коллектору...

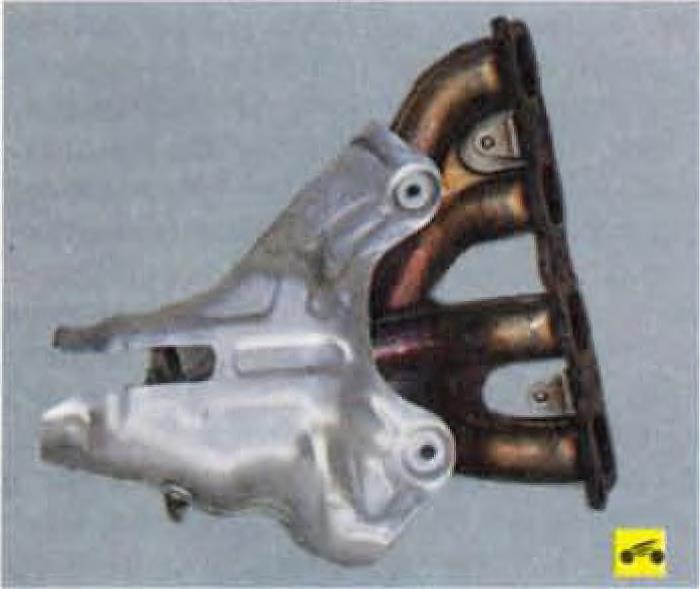

3. ...и снимите термокожух.

4. Снимите выпускной коллектор (см. «Снятие, установка выпускного коллектора и замена его прокладки», с. 110).

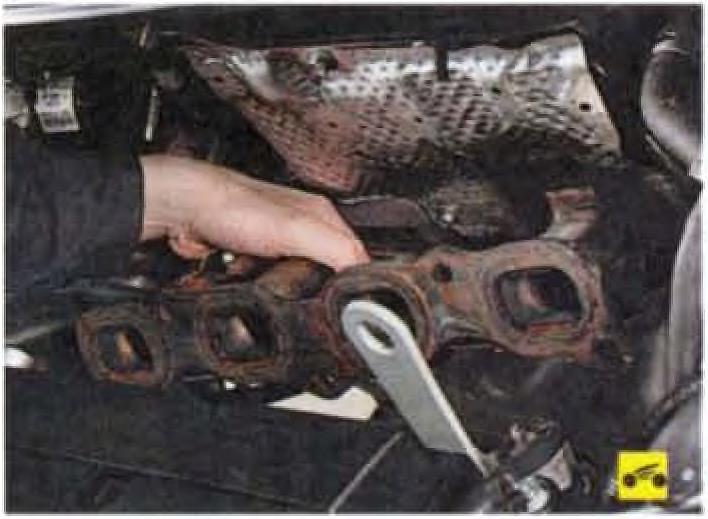

5. Выверните четыре болта крепления нижнего термокожуха выпускного коллектора...

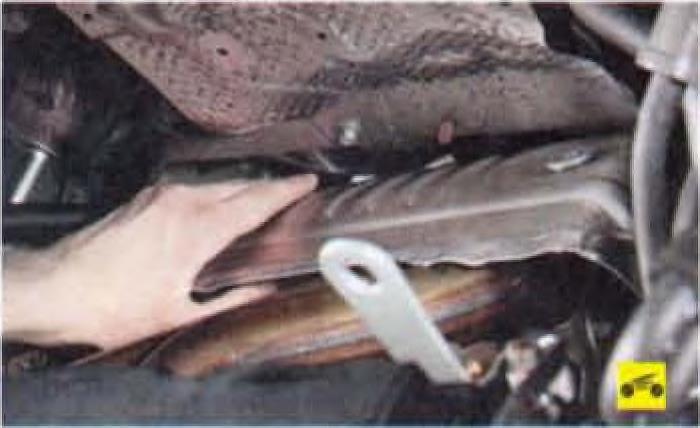

6. ...и снимите термокожух.

7. Установите снятые детали в порядке, обратном снятию.

Для снятия термокожуха приемной трубы выполните следующие операции.

1. Снимите приемную трубу (см. «Замена приемной трубы», с. 109).

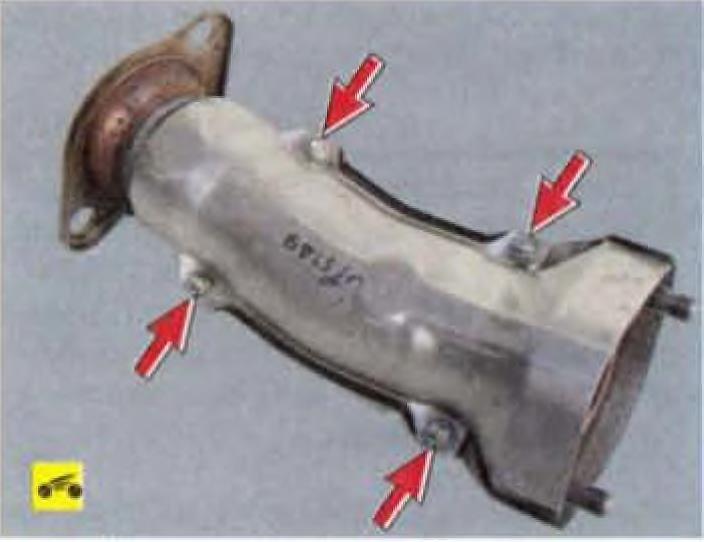

2. Отверните четыре гайки крепления термокожуха к приемной трубе..

Примечание

Так расположены гайки крепления термокожуха приемной трубы.

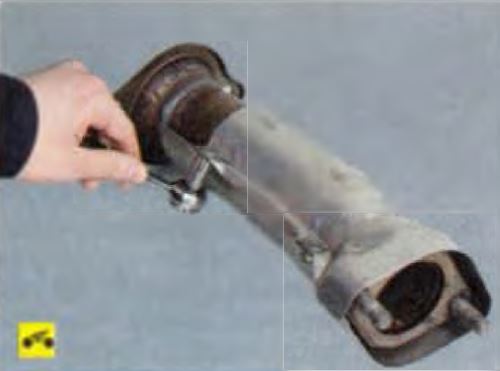

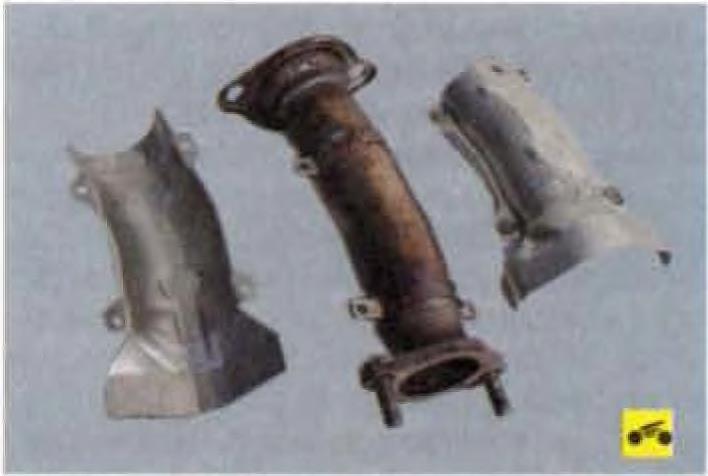

3. ...и снимите термокожух.

4. Установите детали в порядке, обратном снятию.

Для снятия термозкрана нейтрализатора и резонатора выполните следующие операции

1. Снимите нейтрализатор, резонатор и дополнительный глушитель (см. «Замена нейтрализатора, резонатора и дополнительного глушителя», с. 109).

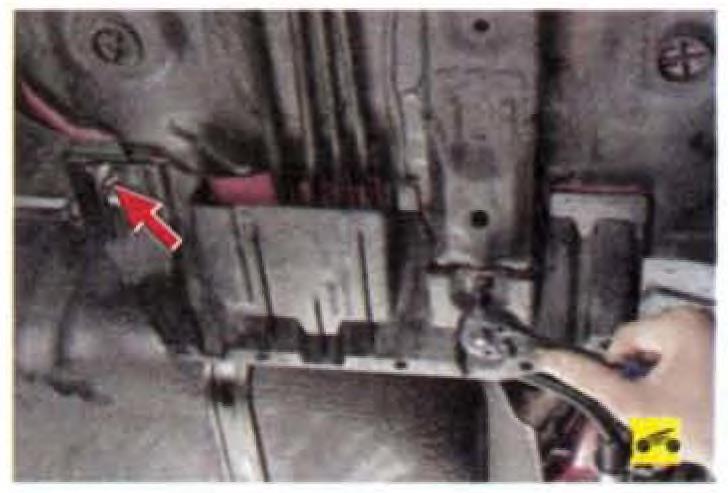

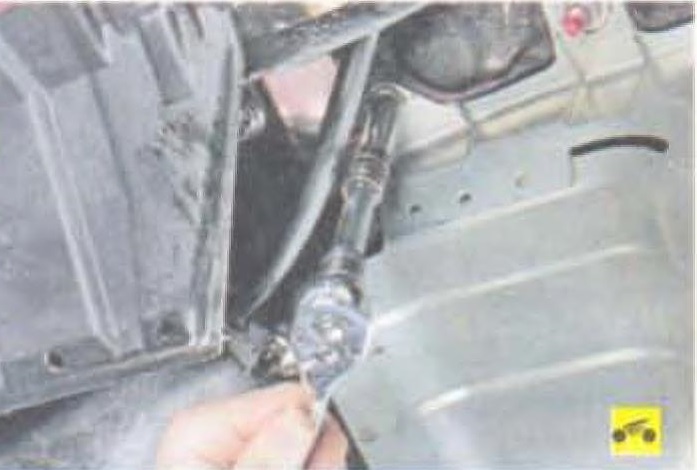

2. Отверните две гайки крепления левого аэродинамического щитка, расположенного рядом с топливным баком...

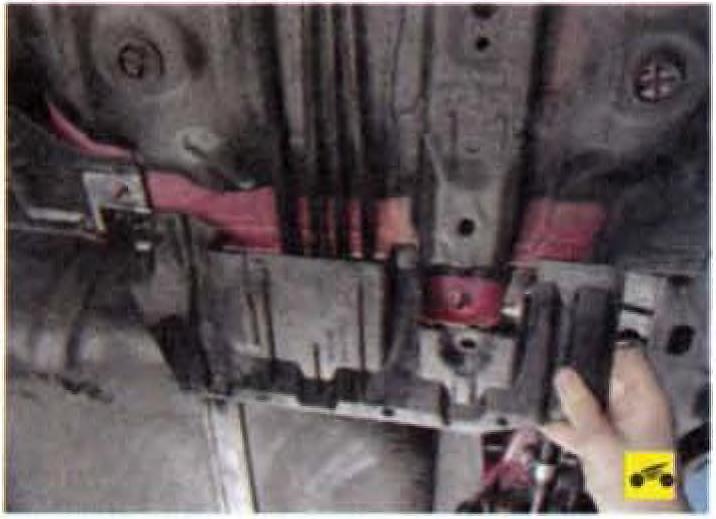

3. ...и снимите щиток.

4. Аналогично снимите правый аэродинамический щиток.

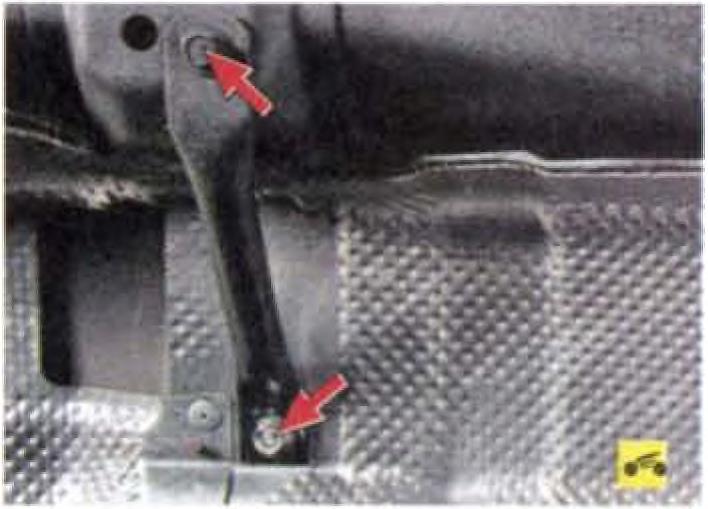

5. Выверните два болта крепления растяжки тоннеля пола и снимите растяжку

6 Отверните гайку крепления передней части термозкрана.

7. Высверлите заклепки крепления и снимите термоэкран

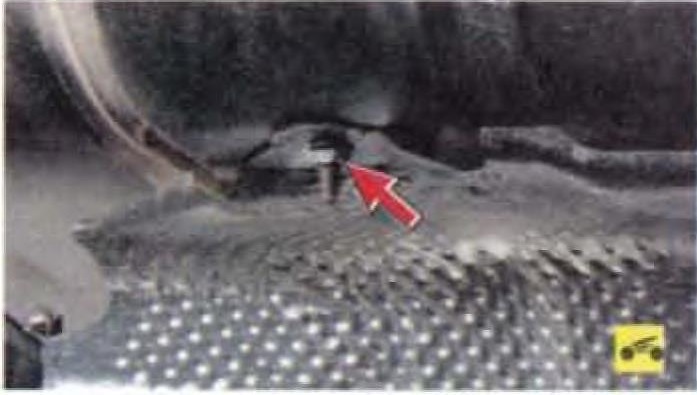

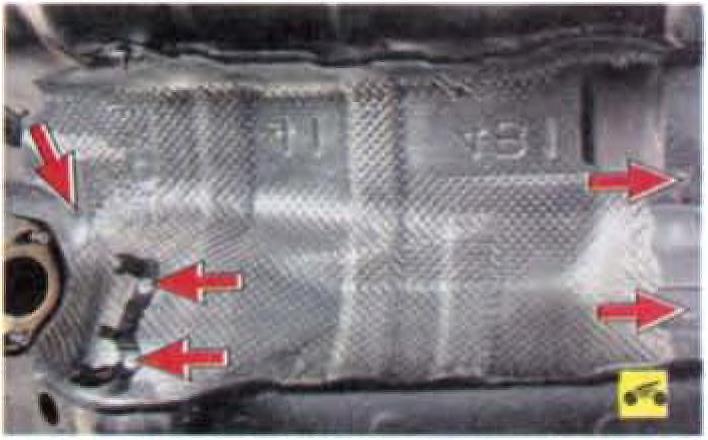

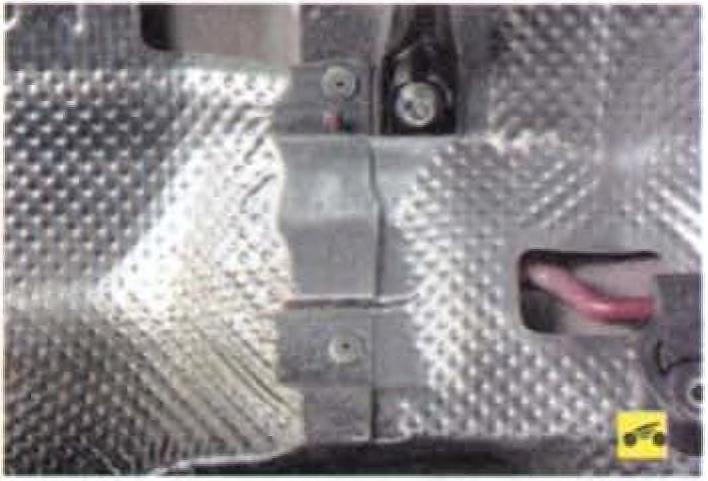

Так расположены заклепки крепления переднего...

...и заднего щитов термозкрана нейтрализатора и резонатора.

Так расположены заклепки крепления переднего...

...и заднего щитов термозкрана нейтрализатора и резонатора.

Примечание

He высверливайте заклепки полностью, так как можно разбить отверстие под клепку. Достаточно снять фаску центрального отверстия заклепки сверлом диаметром 6 мм и выбить заклепку керном.

8 Установите детали в порядке, обратном снятию.

Для снятия термоэкрана топливного бака выполните следующие операции.

1. Снимите нейтрализатор, резонатор и дополнительный глушитель (см. «Замена нейтрализатора, резонатора и дополнительного глушителя», с. 109).

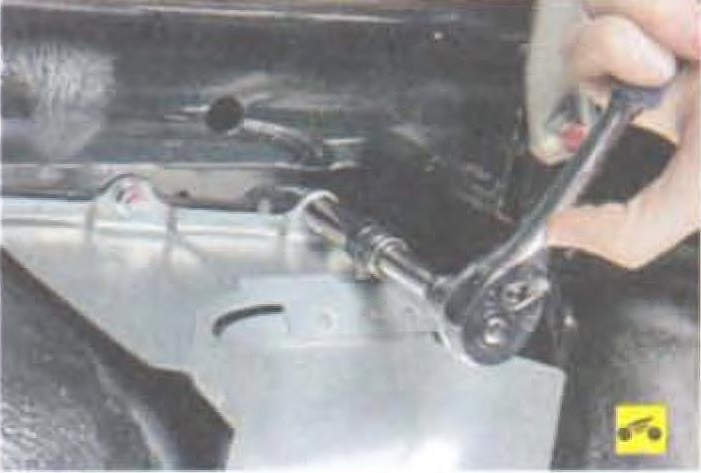

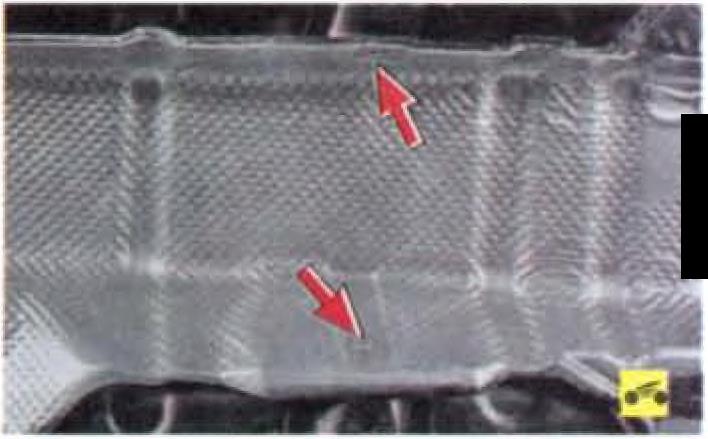

2. Отверните две гайки крепления тероэкрана, в передней его части...

3. ... две гайки в задней части...

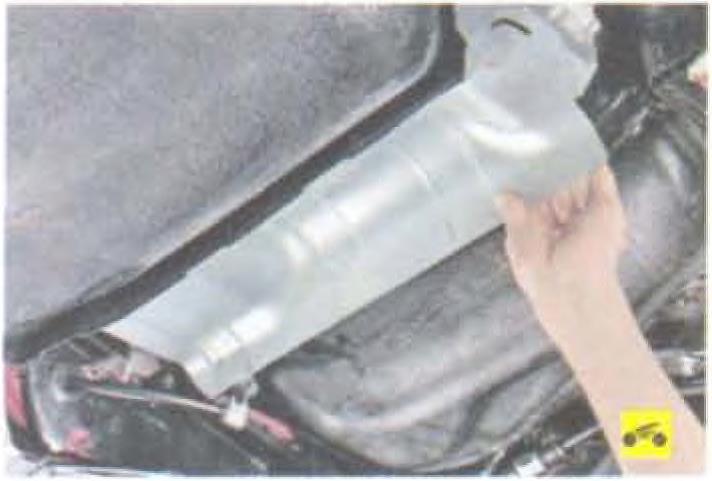

4, и снимите термоэкран топливного бака.

5. Установите термоэкран топливного бака и снятые детали в порядке, обратном снятию.
