Снятие и установка монтажных блоков Lancer X

Рис. 10.3. Монтажный блок, расположенный в салоне автомобиля.
Вам потребуются: накидной или торцовый ключ «на 10», отвертки с плоским и крестообразным лезвием.
Для снятия монтажного блока предохранителей, расположенного в салоне, выполните следующее.
1 Отсоедините провод от клеммы «минус» аккумуляторной батареи.

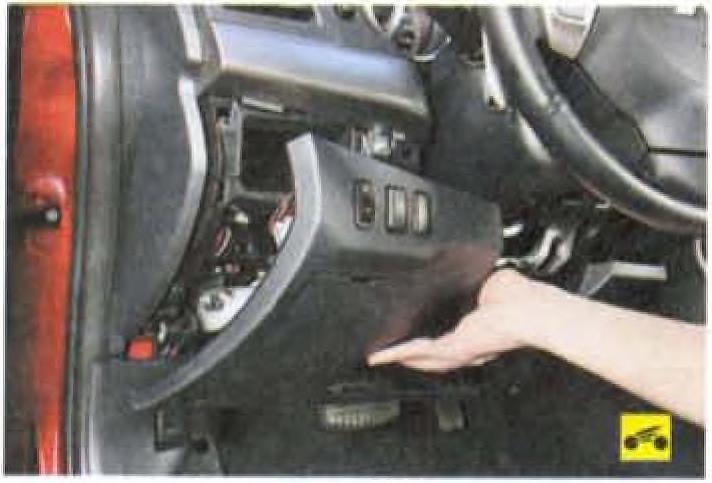

2. Снимите левую нижнюю облицовку панели приборов (см. «Снятие и установка панели приборов», с. 249).

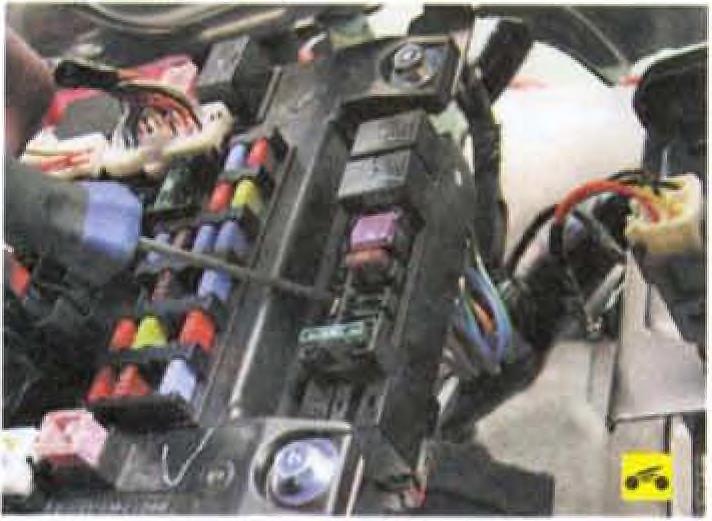

3. Отжав отверткой фиксатор дополнительного монтажного блока...

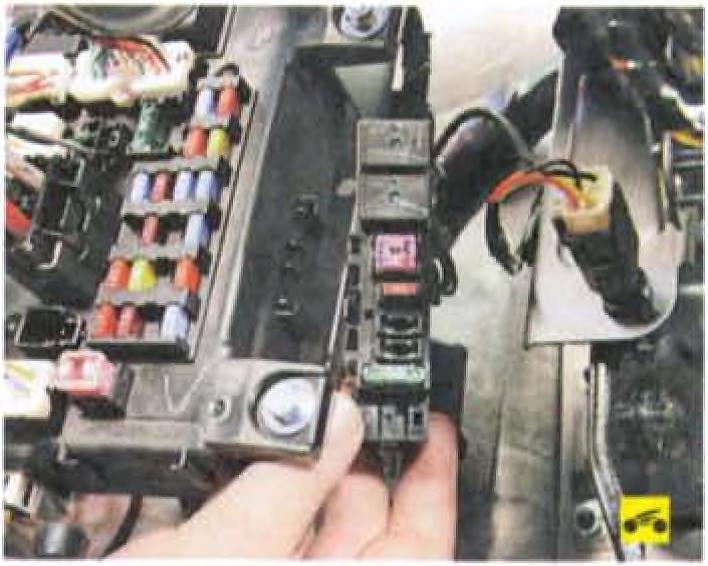

4. ...отсоедините его от основного блока.

5. Отсоедините колодки жгутов проводов от разъемов монтажного блока предохранителей, отжимая их пружинные фиксаторы.

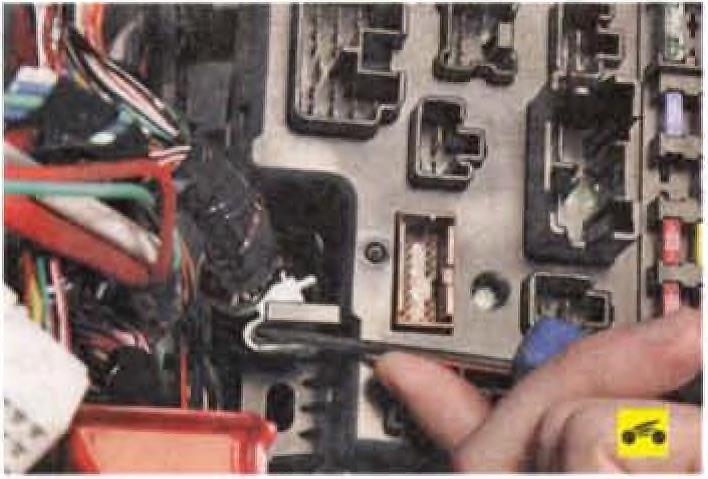

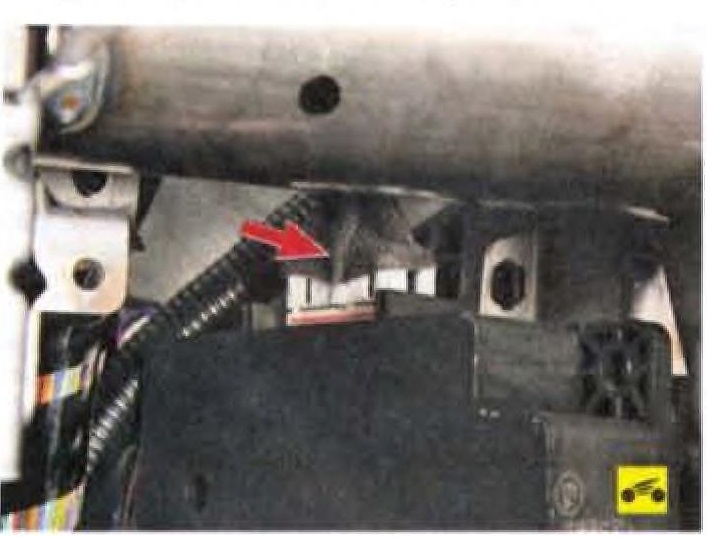

6. Освободите из крепления жгут проводов, отжав отверткой фиксатор.

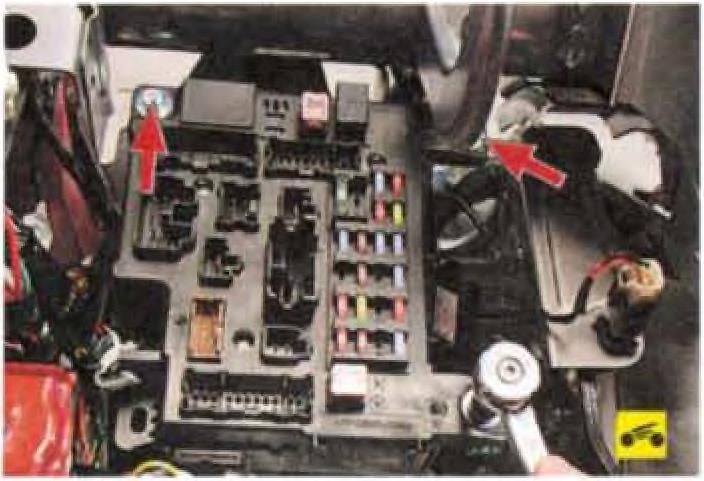

7. Выверните три болта крепления монтажного блока...

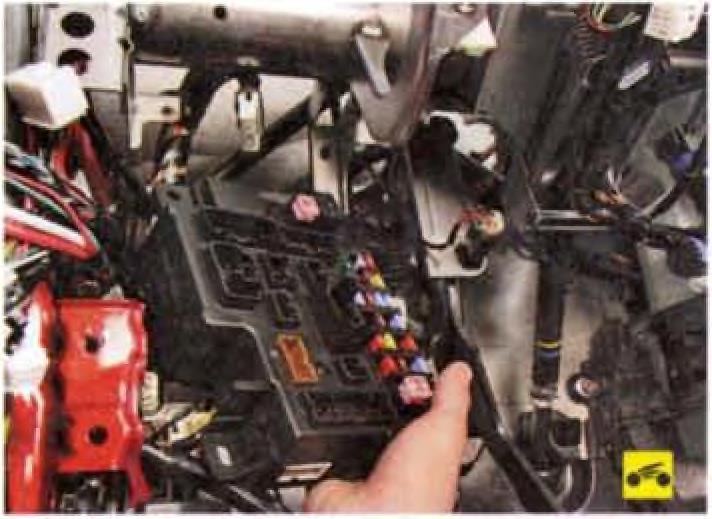

8. ...отведите блок вниз, чтобы получить доступ к верхней колодке...

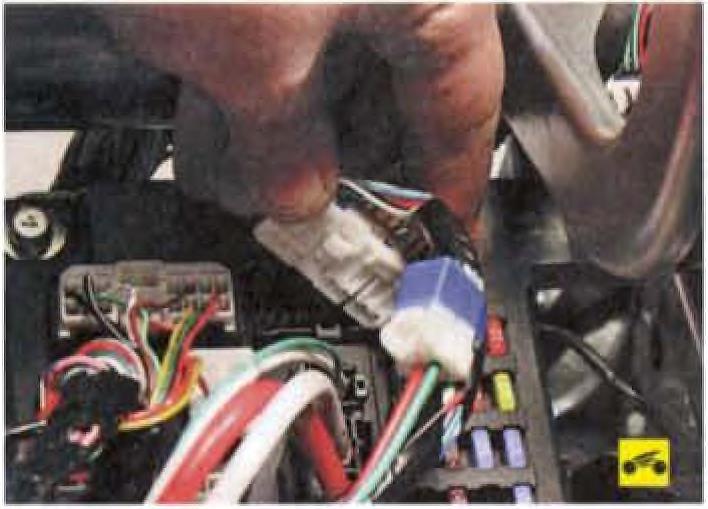

9. ...нажав на фиксатор, отсоедините верхнюю колодку жгута проводов от разъема монтажного блока...

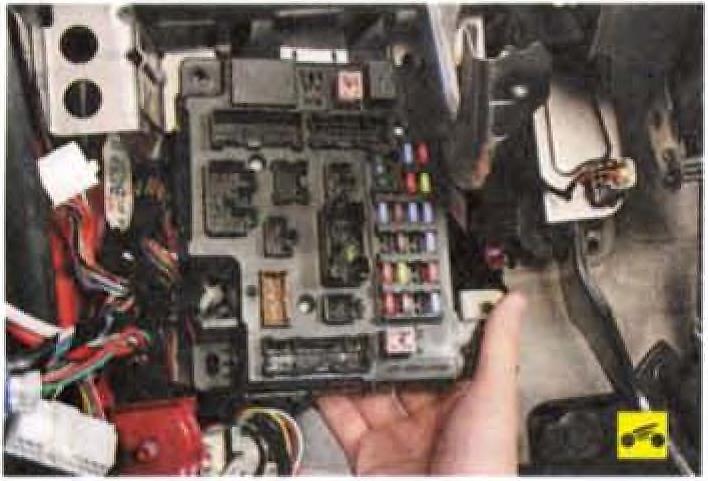

10. ...и снимите блок.
11. Установите монтажный блок и все снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
