Снятие и установка брызговиков двигателя в автомобиле Ford Focus 2

Брызговики двигателя, расположенные в моторном отсеке снизу, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя.

Примечание

Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль по заказу может быть установлен пластмассовый или стальной щит. Однако следует учитывать, что этот щит не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как в этом случае он и сам может быть поврежден.

Брызговики двигателя и защиту картера снимают при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания. В данном разделе описаны снятие и установка только брызговиков двигателя, так как дополнительная защита картера двигателя закреплена в каждом случае индивидуально (в зависимости от ее конструкции).

Вам потребуется ключ TORX Т30.

На автомобилях Ford Focus II установлены два брызговика: задний расположен под картером двигателя и крепиться семью винтами, передний находится снизу спереди моторного отсека и прикреплен к нижней поперечине рамки радиатора десятью самонарезающими винтами.

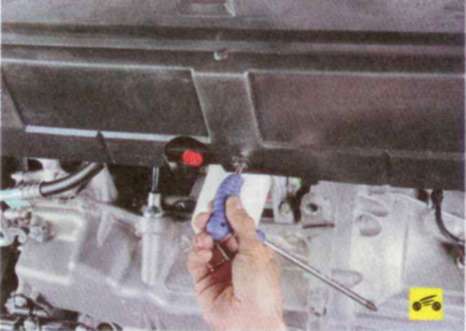

1. Выверните семь винтов крепления заднего брызговика двигателя...

Примечание

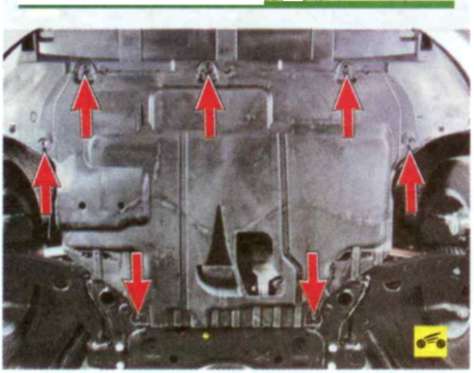

Так расположены места крепления заднего брызговика.

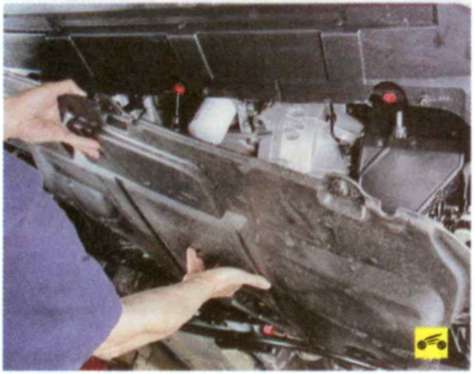

2. ...и снимите задний брызговик.

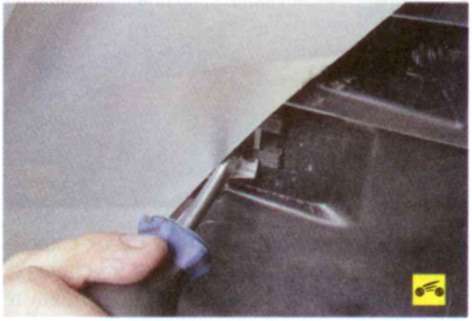

3. Выверните винты крепления переднего брызговика двигателя.

Примечание

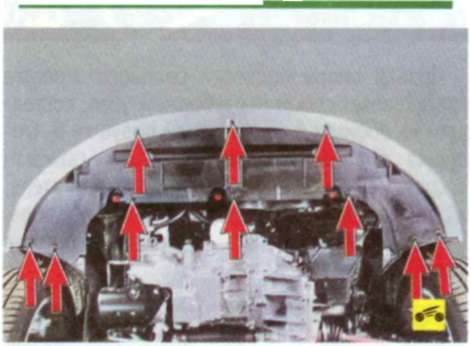

Так расположены места крепления переднего брызговика двигателя.

4. Извлеките защелки...

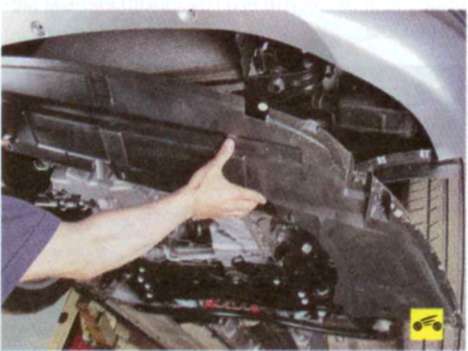

5. ...и снимите брызговик.

6. Установите брызговики двигателя в порядке, обратном снятию.
