Снятие и установка брызговиков и защиты картера двигателя

Брызговики двигателя, расположенные в моторном отсеке снизу и по бокам, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль может быть установлен штампованный стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как при этом он может прогнуться до картера и картер будет поврежден.

Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

Каждый брызговик (правый и левый) состоит из двух частей, верхней и нижней.

Примечание:

Показано снятие правого брызговика, левый брызговик снимают аналогично.

Вам потребуются: ключ TORX Т20, отвертки с плоским и крестообразным лезвием, ключ «на 10».

Для снятия нижней части брызговика выверните три винта переднего крепления...

Примечание:

Тремя болтами крепления нижней части брызговика одновременно закреплен и передний бампер.

2. ...и фиксатор одного пистона заднего крепления...

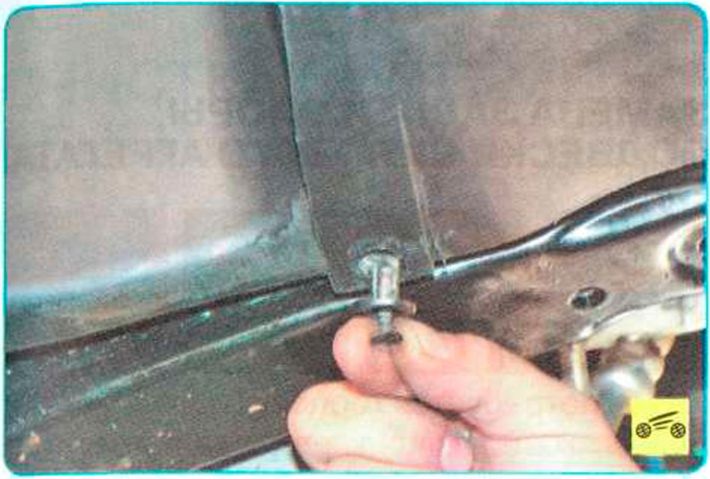

3. ...затем снимите пистон.

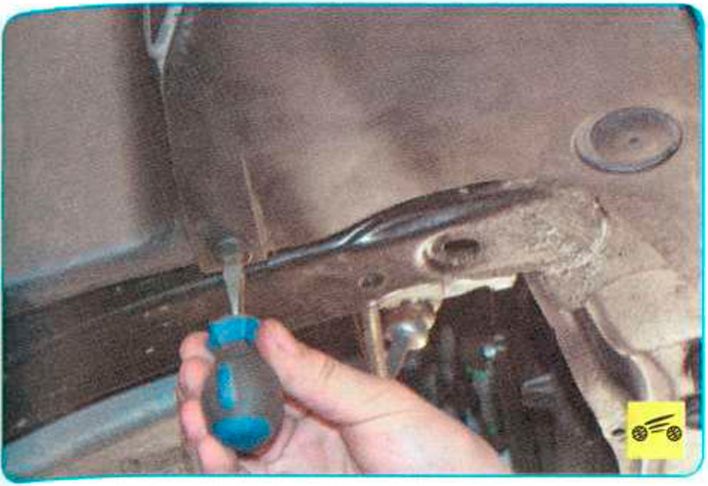

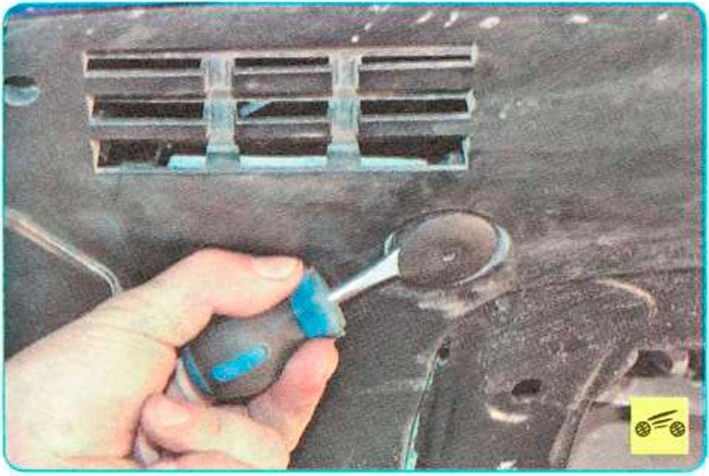

4. Поддев отверткой...

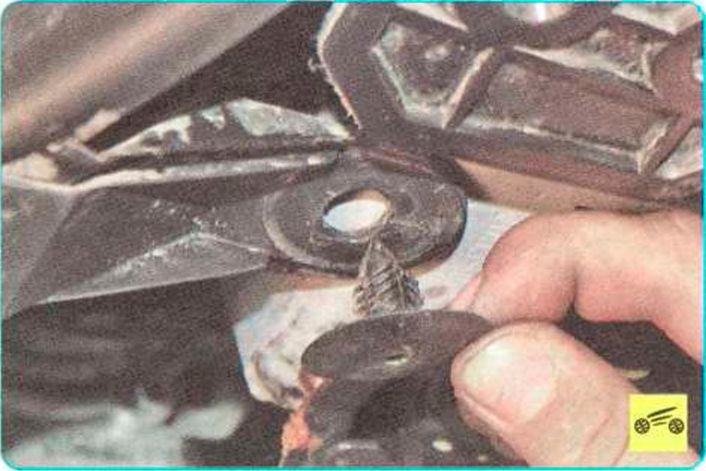

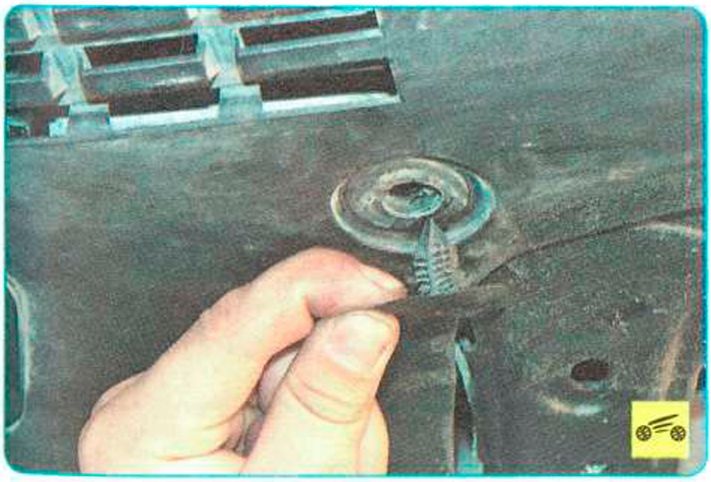

5. ...извлеките большой пистон крепления нижней части правого брызговика.

Полезный совет:

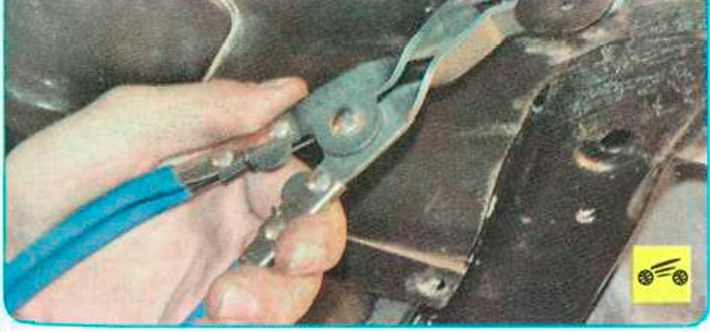

Снимать большие пистоны удобнее специально предназначенным для этого съемником.

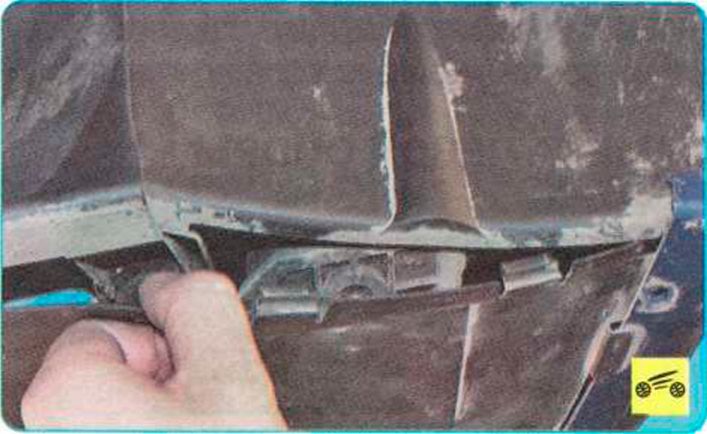

6. Выведите фиксаторы нижней части брызговика из зацепления с верхней частью брызговика и передним бампером...

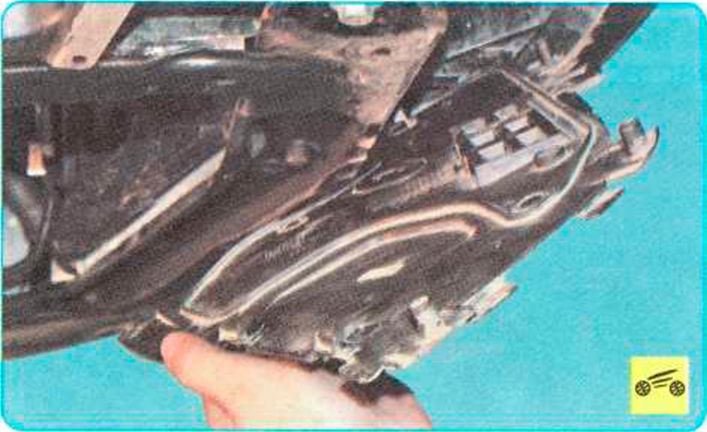

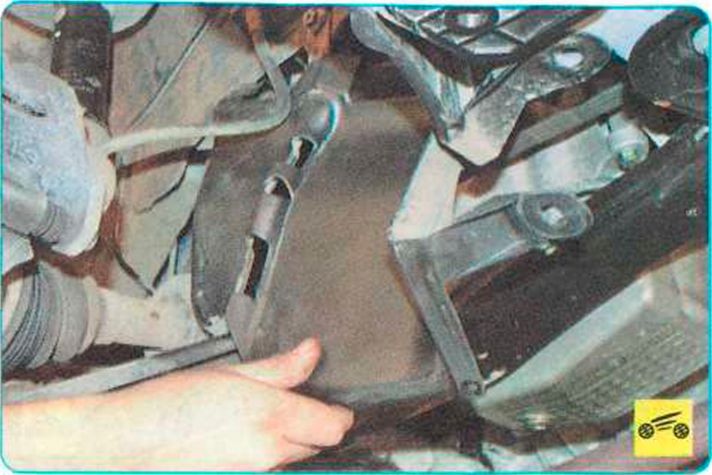

7. ...и снимите нижнюю часть.

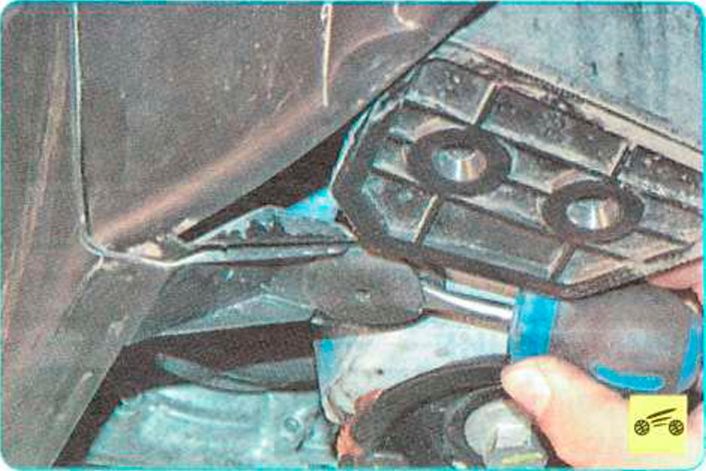

8. Для снятия верхней части брызговика, поддев отверткой, или специальным съемником...

9. ...извлеките пистон ее нижнего крепления...

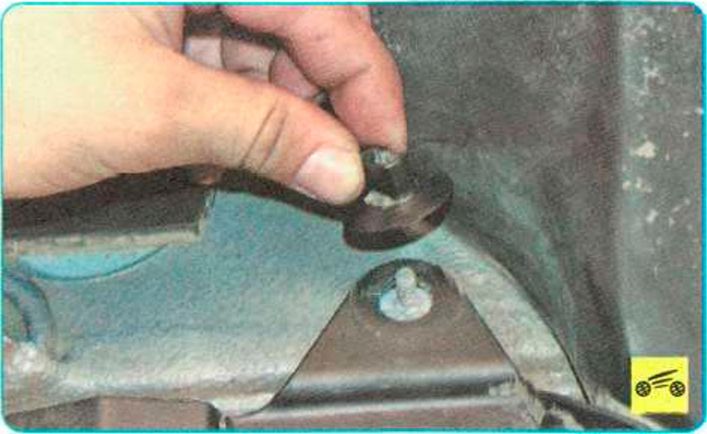

10. ...отверните пластмассовую гайку верхнего крепления к кузову...

11. ...и снимите верхнюю часть брызговика.

12. Установите брызговик в порядке, обратном снятию.

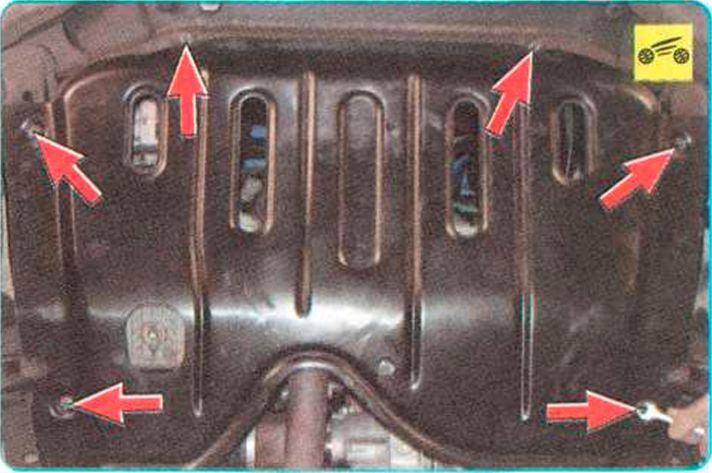

13. Для снятия защиты картера выверните шесть болтов крепления...

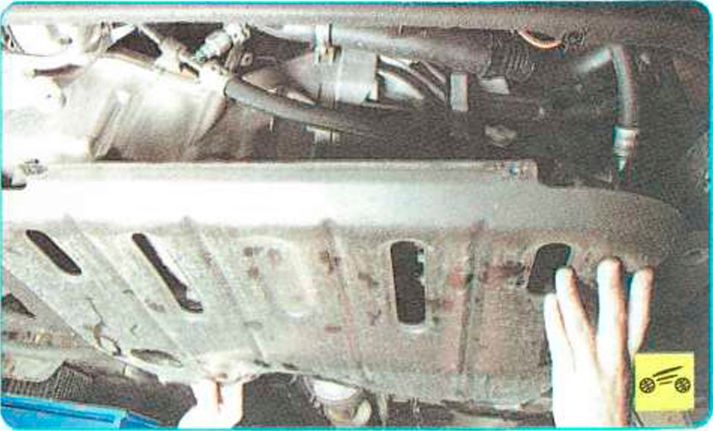

14. ...и снимите щит.

15. Установите защиту картера двигателя в порядке, обратном снятию.
