Снятие и установка брызговиков и защиты картера двигателя Citroen C-Crosser 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Передний брызговик двигателя (7489.59 – для двигателя 4В12 или 7489.45 – для двигателя 4HN)

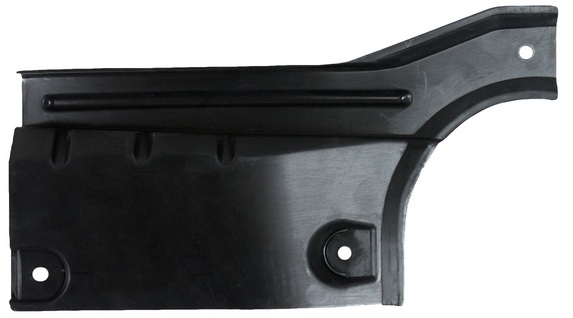

Передний брызговик 7489.59 двигателя 4B12 Citroen C-Crosser

  • Задний брызговик двигателя 5370А311

Задний брызговик 5370А311 двигателя Citroen C-Crosser

  • Нижний брызговик двигателя 5379A031

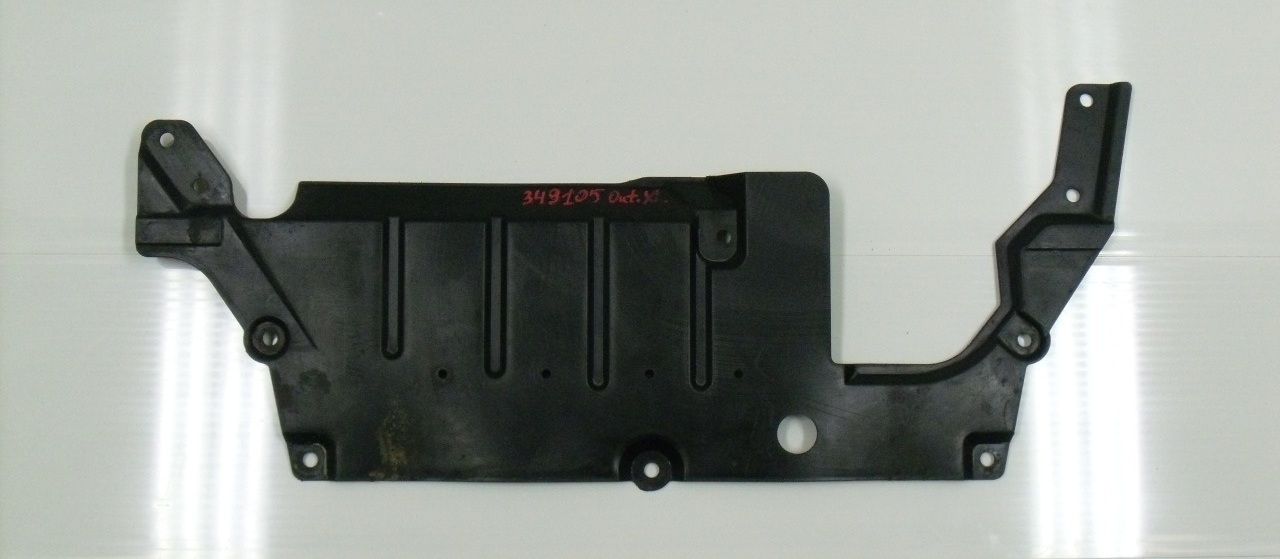

Нижний брызговик 5379A031 двигателя Citroen C-Crosser

  • Левый боковой брызговик двигателя (7489.57 – для двигателя 4B12 или 7489.43 – для двигателя 4HN)

Левый боковой брызговик 7489.57 двигателя 4B12 Citroen C-Crosser

  • Правый боковой брызговик двигателя (7489.58 – для двигателя 4B12 или 7489.44 – для двигателя 4HN)

Правый боковой брызговик 7489.58 двигателя 4B12 Citroen C-Crosser

  • Защита картера двигателя ProRoad (при необходимости)

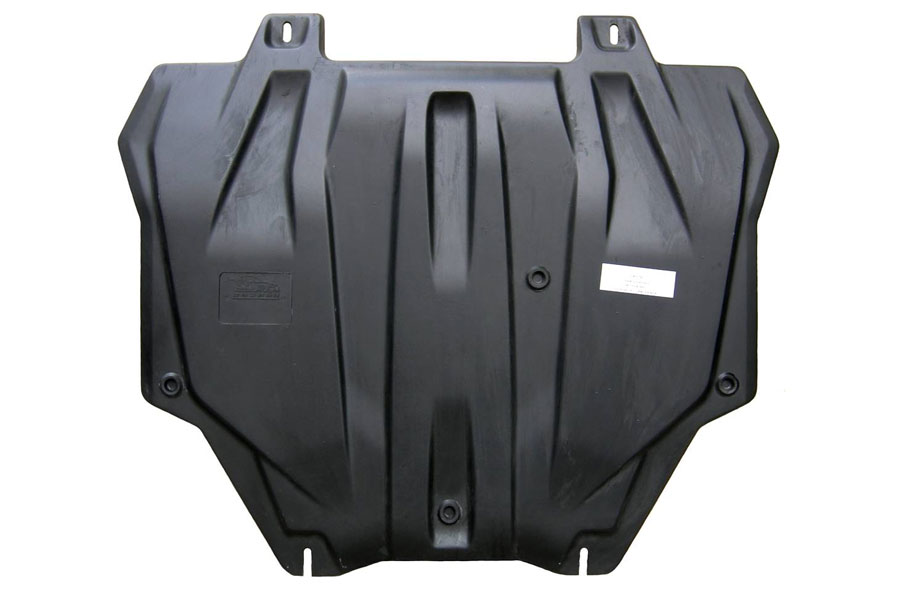

Защита картера ProRoad двигателя Citroen C-Crosser

Примечания:

Брызговик двигателя предохраняет подкапотное пространство от загрязнений и не является силовой защитой картера двигателя.

Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль по заказу может быть установлен пластмассовый или стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как в этом случае и сам может быть поврежден.

Брызговик двигателя и защиту картера снимайте при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания. Дополнительная защита двигателя Ситроен С-Кроссер закреплена в каждом случае индивидуально (в зависимости от конструкции).

1. Отверните четыре болта крепления передней и задней части защиты картера двигателя.

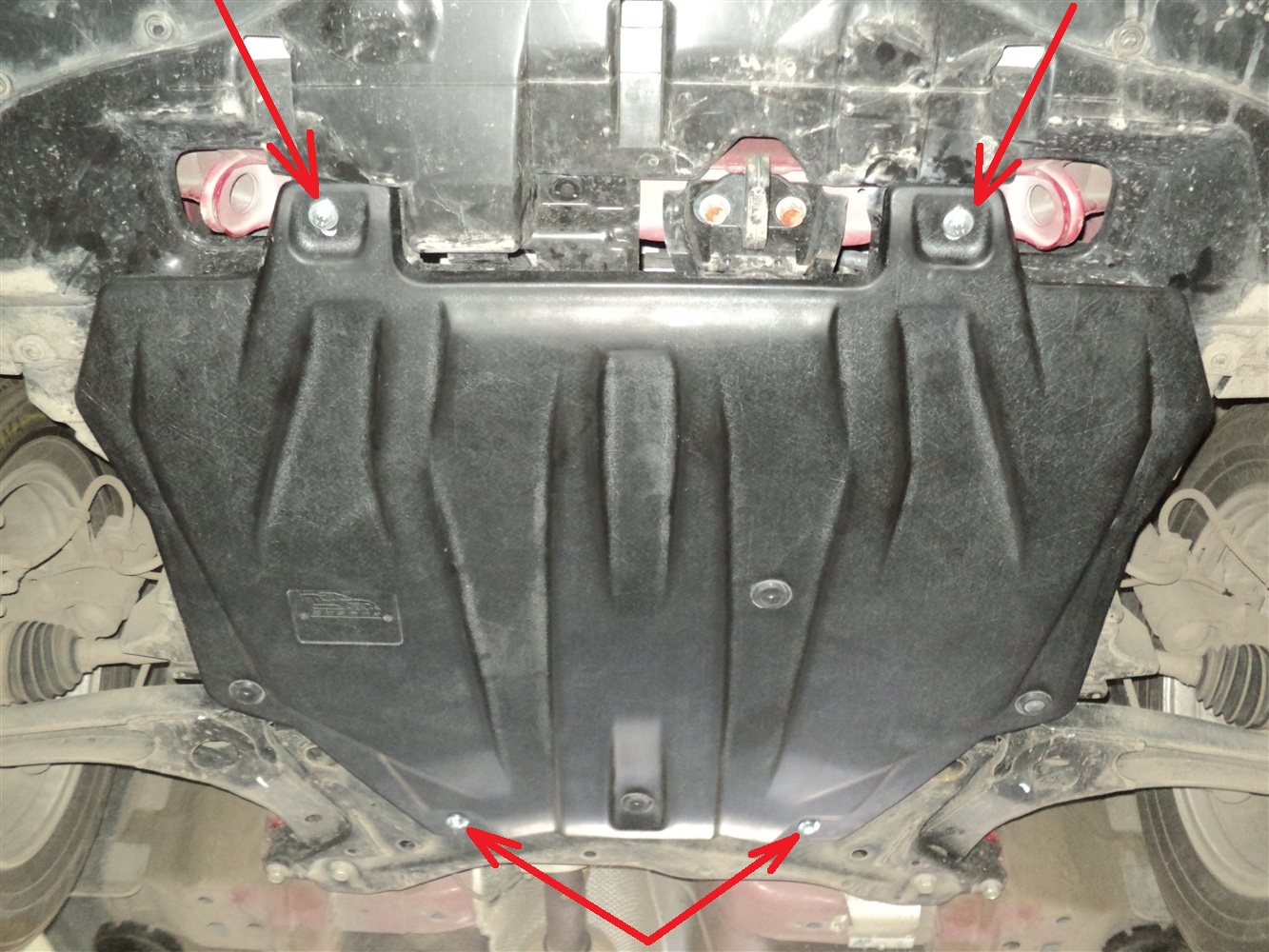

Размещение болтов крепления защиты картера двигателя Citroen C-Crosser

2. Теперь можно снять защиту картера двигателя.

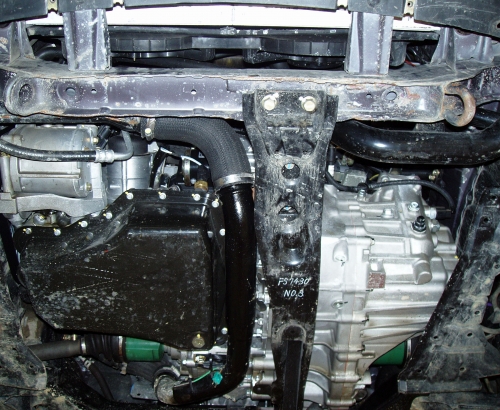

Вид снизу на двигатель со снятой защитой картера Citroen C-Crosser

3. Головкой на 10 мм отверните пять болтов крепления переднего брызговика двигателя к переднему бамперу.

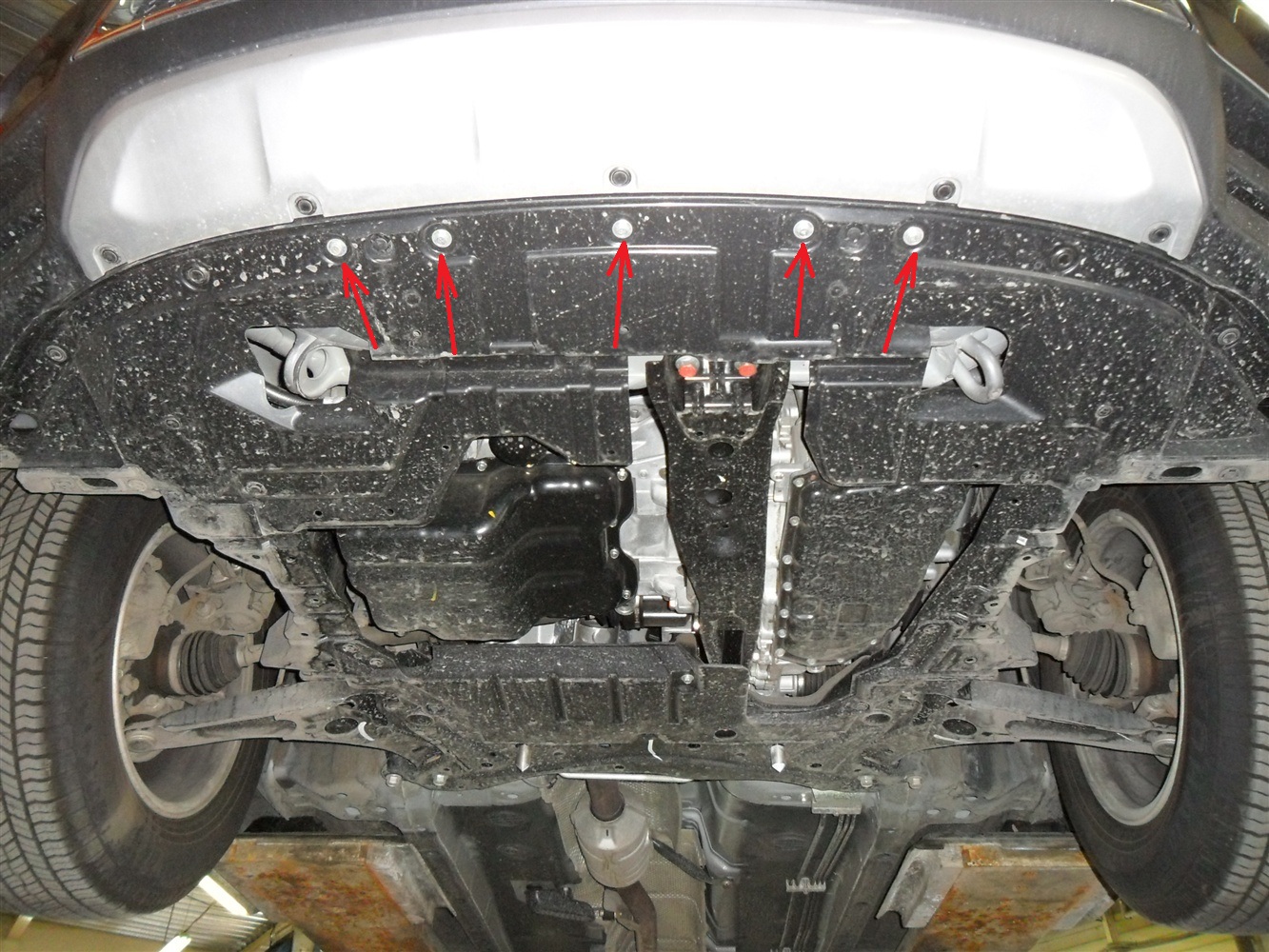

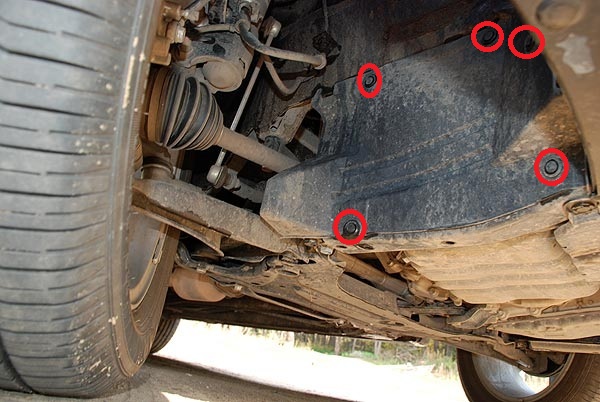

Размещение болтов крепления брызговика двигателя к переднему бамперу Citroen C-Crosser

4. Подденьте отверткой фиксатор и извлеките пистон крепления брызговика двигателя к переднему бамперу.

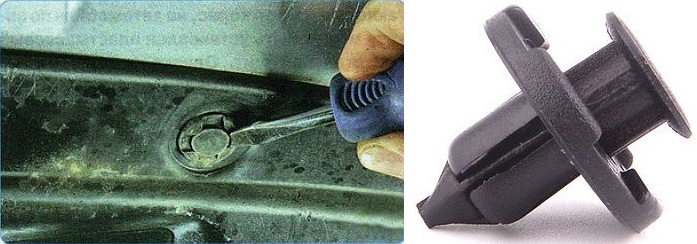

Снятие пистона крепления брызговика двигателя к переднему бамперу Citroen C-Crosser

5. Аналогично извлеките остальные пистоны крепления переднего и нижнего брызговиков двигателя к переднему бамперу и усилителю поперечины передней подвески.

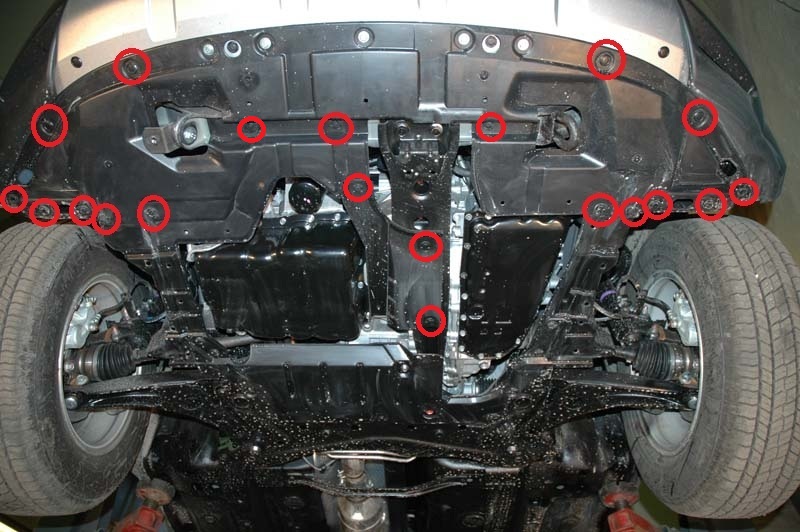

Размещение пистонов крепления переднего и нижнего брызговиков двигателя Citroen C-Crosser

6. Снимите передний и нижний пыльник защиты двигателя (брызговики).

Снятый передний брызговик двигателя Citroen C-Crosser

7. Отверните четыре болта (на фото обозначены красными стрелками) и снимите шесть пистонов (синие стрелки) крепления заднего пыльника двигателя.

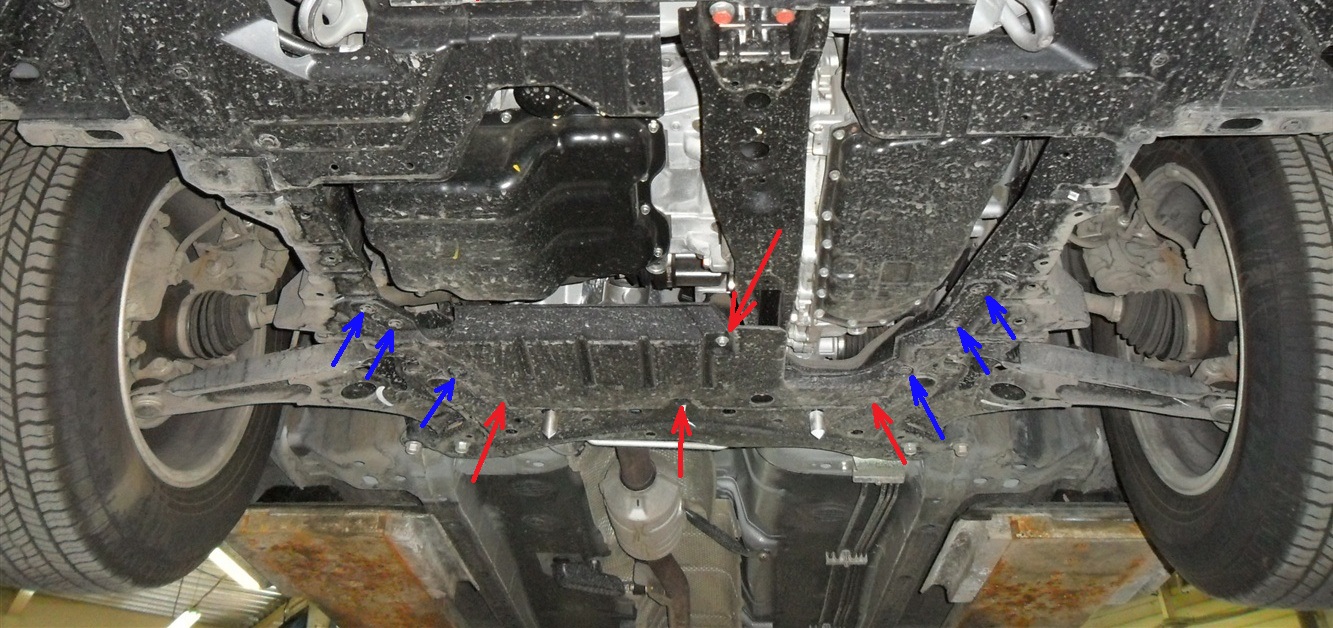

Размещение элементов крепления заднего пыльника двигателя Citroen C-Crosser

Снятый задний брызговик двигателя Citroen C-Crosser

8. Извлеките с помощью отвертки клипсы (пистоны) крепления правого брызговика и снимите его.

Размещение элементов крепления правого бокового брызговика двигателя Citroen C-Crosser

Снятый правый боковой брызговик двигателя Citroen C-Crosser

Примечание:

Для облегчения доступа к брызговику без снятия колеса, поверните рулевое колесо вправо до упора.

9. Аналогично снимите левый боковой брызговик двигателя.

Снятый левый боковой брызговик двигателя Citroen C-Crosser

10. Установите брызговики и защиту картера двигателя в порядке, обратном снятию.
