Система заряда аккумуляторной батареи двигателя 4B12 Citroen C-Crosser 2007 - 2013

Примечание:

Ниже приведены электрические схемы Ситроен С-Кроссер системы заряда аккумуляторной батареи двигателя 4B12 для понимания функциональности отдельных элементов системы и их взаимосвязи.

Схема 1. Система зарядки аккумулятора двигателя 4B12 Ситроен С-Кроссер:

1 – электронный блок управления ETACS;

2 – замок зажигания;

3 – предохранитель;

4 – реле замка зажигания;

5 – к распределительной системе;

6, 15, 19 – пусковая цепь;

7, 16, 18 – цепь сопряжения;

8 – разъем CAN 1;

9 – комбинация приборов;

10 – цепь управления жидкокристаллическим дисплеем;

11 – жидкокристаллический дисплей;

12 – цепь линии передачи;

13 – модуль процессора;

14 – реостат;

17, 20 – аналоговая цепь сопряжения;

21 – диагностический разъем;

22 – цепь для автомобилей с правым расположением руля;

23 – цепь для автомобилей с левым расположением руля;

24 – электронный блок управления двигателем;

25 – разъем CAN 2;

26 – разъем CAN 3.

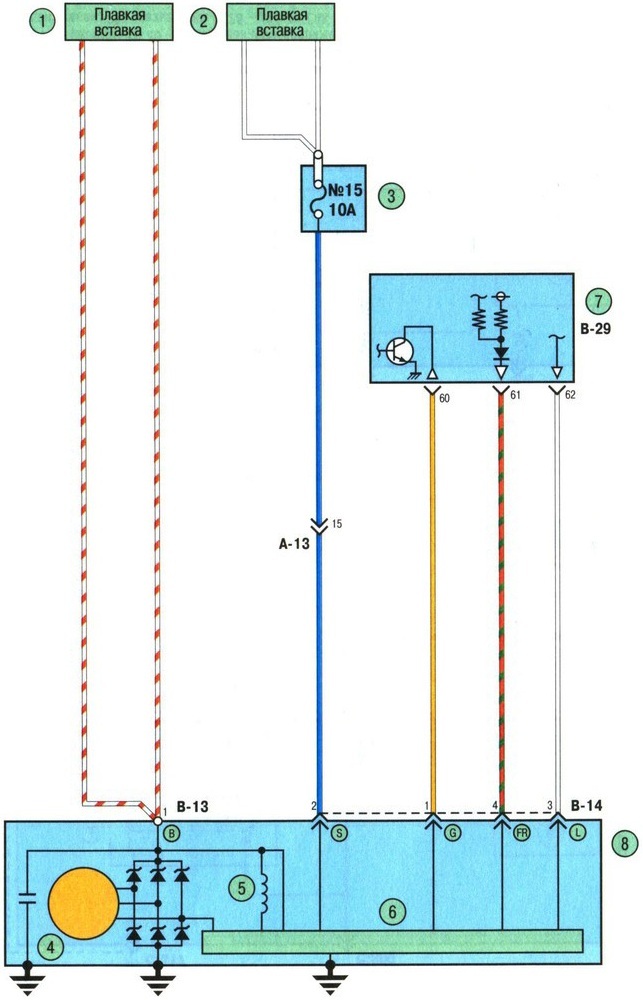

Схема 2. Система зарядки аккумулятора двигателя 4B12 Ситроен С-Кроссер:

1, 2 – предохранители;

3 – блок реле под панелью приборов со стороны переднего пассажира;

4 – катушка статора;

5 – катушка электромагнита;

6 – регулятор напряжения;

7 – электронный блок управления двигателем;

8 – генератор.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Mitsubishi Outlender XL, Peugeot 4007, Citroen C-Crosser
