Снятие и установка брызговиков колес и подкрылков Hyundai Matrix

Инструменты:

• Плоская отвертка
• Крестообразная отвертка

В арках передних и задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, движущиеся следом, от повреждения вылетающими из-под задних колес камнями.

Примечания:

Работа показана для брызговиков и подкрылков левой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично.

Перед снятием брызговиков и подкрылков предварительно нужно снять соответствующее колесо.

Брызговик переднего колеса

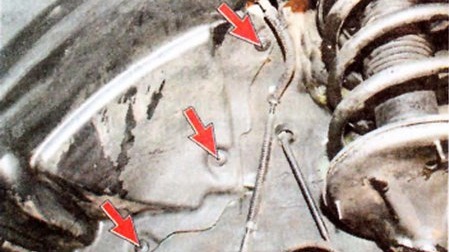

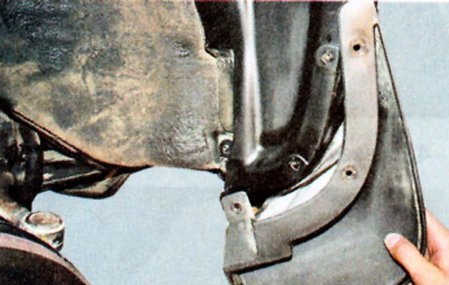

1. Выверните три винта крепления брызговика к переднему крылу.

2. Снимите брызговик.

3. Установите брызговик переднего колеса в порядке, обратном снятию.

Передний подкрылок

1. Снимите брызговик переднего колеса (пункт "Брызговик переднего колеса").

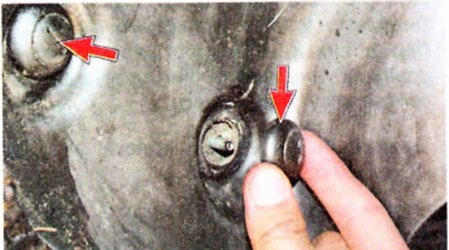

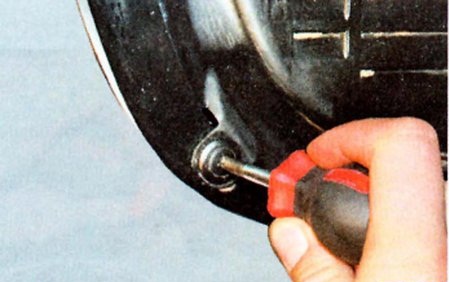

2. Выверните фиксатор пистона переднего нижнего крепления подкрылка к переднему бамперу.

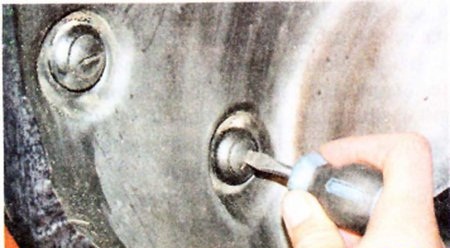

3. Извлеките пистон.

4. Аналогично извлеките три пистона переднего верхнего крепления подкрылка к брызговику двигателя.

5. Также три пистона верхнего крепления подкрылка к переднему крылу и брызговику двигателя. Выверните винт заднего крепления подкрылка к переднему крылу.

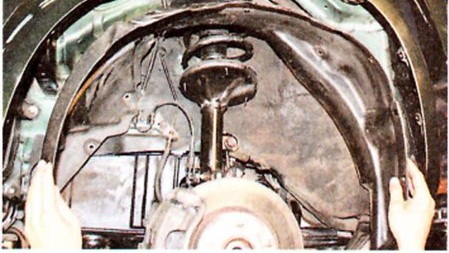

6. Снимите подкрылок.

7. При необходимости извлеките из задней полости крыла шумоизоляционную вставку.

8. Установите детали в порядке, обратном снятию.

Брызговик заднего колеса

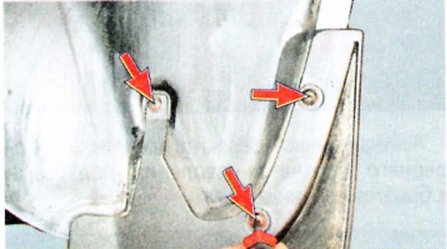

1. Выверните три передних винта крепления брызговика к заднему бамперу и к стенке арки заднего колеса.

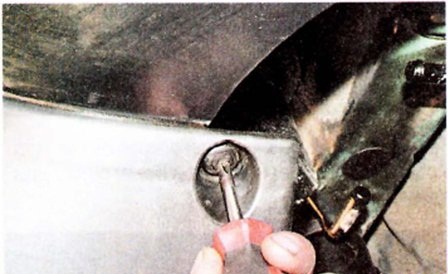

2. Также один нижний винт крепления к заднему бамперу и снимите брызговик.

4. Установите брызговик заднего колеса в порядке, обратном снятию.

Задний подкрылок

1. Снимите брызговик заднего колеса (пункт "Брызговик заднего колеса").

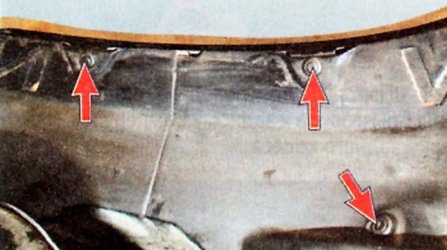

2. Отверните и снимите два держателя подкрылка в его передней части, внизу и вверху, а также два держателя крепления подкрылка в его задней части.

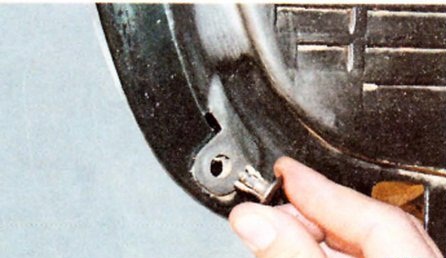

3. Выверните фиксаторы переднего и заднего пистонов крепления подкрылка к стенке арки заднего колеса, извлеките пистоны и снимите подкрылок.

4. Установите задний подкрылок в порядке, обратном снятию.
