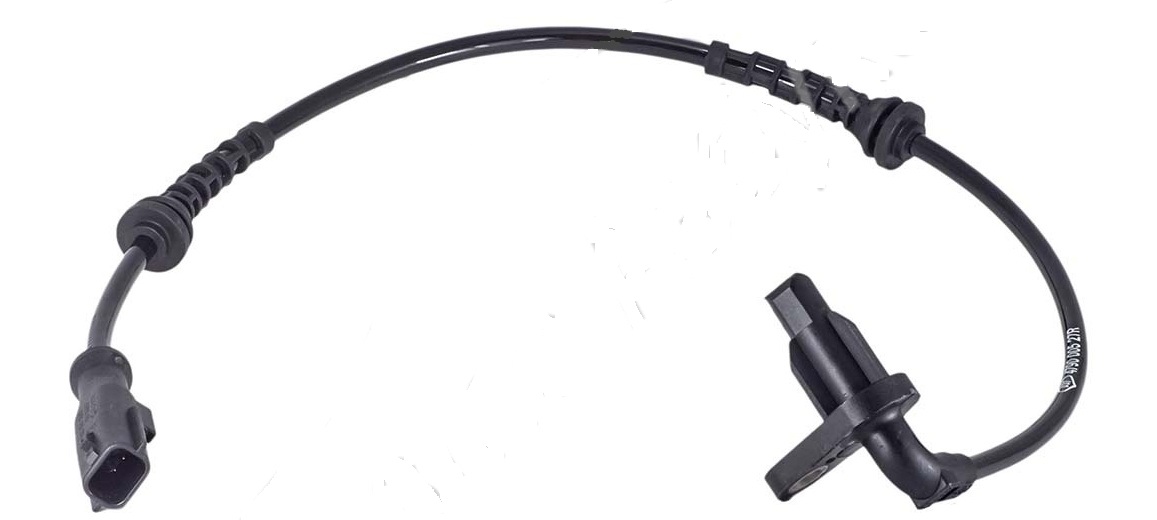

Снятие и установка датчика скорости вращения заднего колеса Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Балонный ключ
• Вороток под торцевую насадку
• Удлинитель под торцевую насадку на вороток
• Насадка на вороток Torx Т30
• Насадка на вороток на 13 мм
• Отвертка плоская средняя
• Динамометрический ключ

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

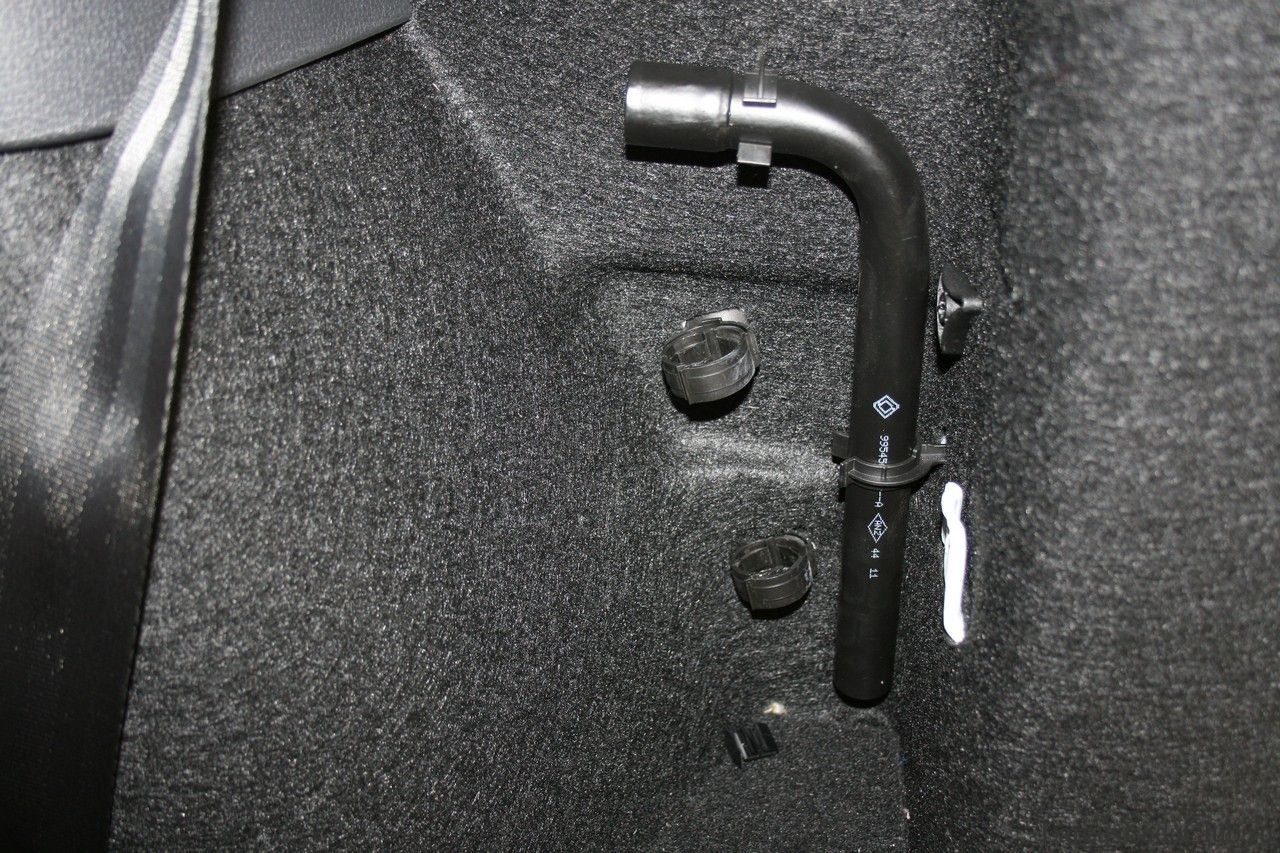

2. Снимите с помощью балонного ключа заднее колесо.

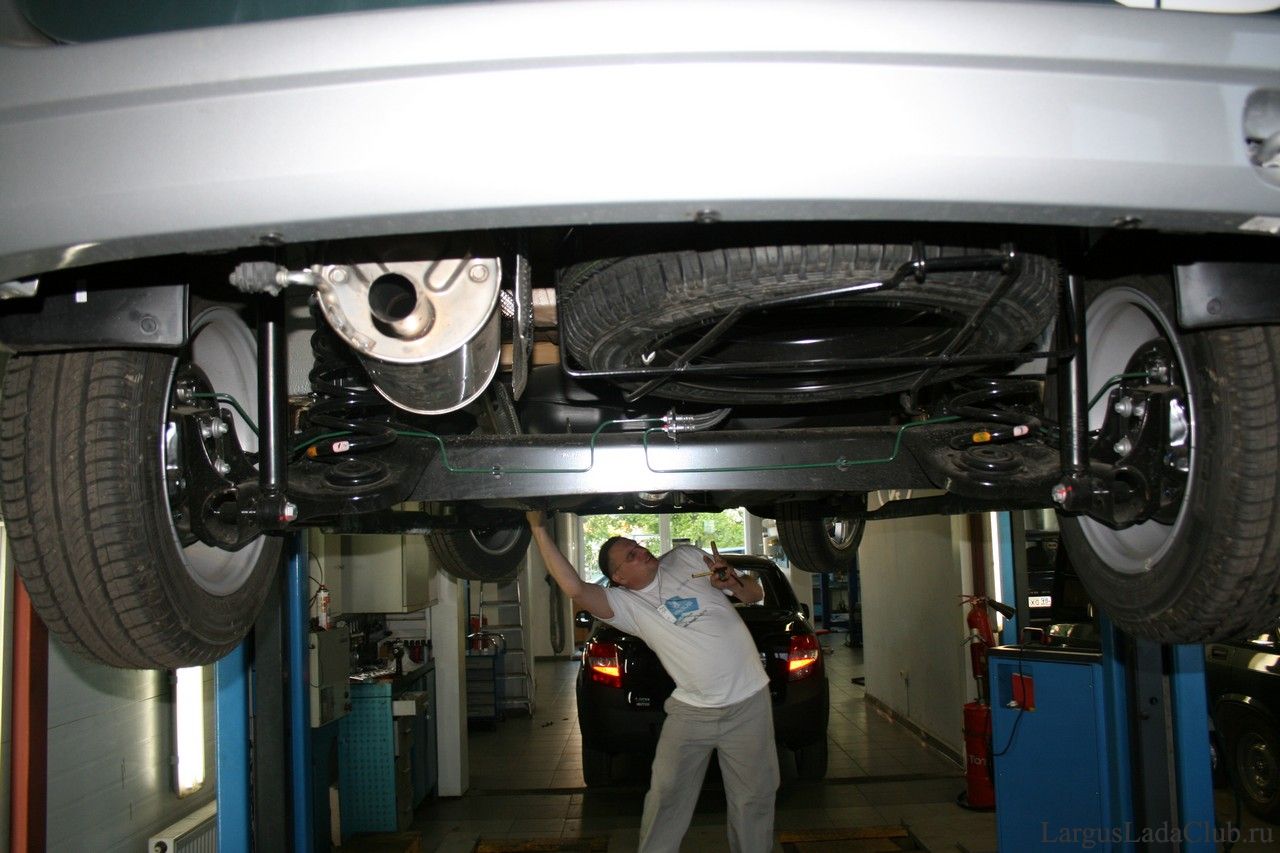

3. Поднимите подъемником автомобиль на высоту, удобную для выполнения работ.

4. Извлеките жгут 2 (на фото ниже) проводов датчика скорости из паза кронштейна 1 и из фиксатора 3 на рычаге задней подвески.

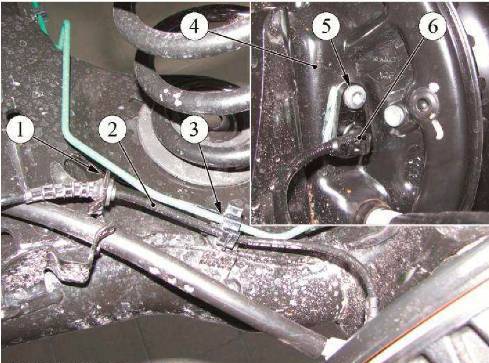

Элементы крепления дачтика скорости вращения заднего колеса:

1 - кронштейн крепления жгута проводов датчика скорости;

2 - жгут проводов датчика скорости;

3 - фиксатор;

4 - щит заднего тормоза;

5 - болт крепления датчика скорости;

6 - датчик скорости вращения заднего колеса.

5. Отверните болт 5 (на фото выше) крепления датчика скорости к щиту заднего тормоза с помощью воротка с насадкой и извлеките датчик 6.

6. Отверните две гайки 4 (на фото ниже) крепления кожуха защитного жгута проводов датчика скорости вращения заднего колеса с помощью воротка с насадкой на 13 мм.

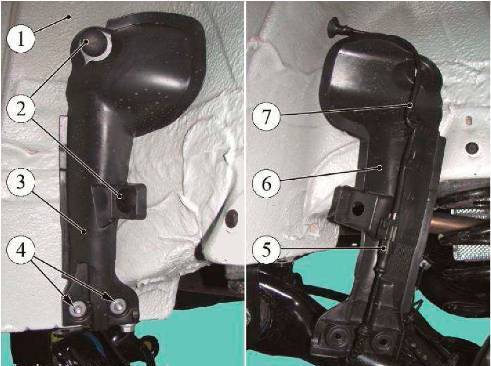

Элементы крепления провода датчика скорости вращения заднего колеса:

1 - арка заднего колеса;

2 - фиксаторы крепления кожуха;

3 - кожух защитный жгута проводов датчика скорости;

4 - гайки крепления кожуха;

5 - колодка жгута проводов датчика скорости;

6 - кожух защитный в развернутом положении;

7 - жгут проводов задний.

7. Извлеките два фиксатора 2 (на фото выше) крепления кожуха с помощью отвертки и разверните кожух 3 (6) для получения доступа к колодке жгута проводов датчика скорости.

8. Извлеките жгут проводов датчика скорости из держателей кожуха, отсоедините колодку 5 (на фото выше) жгута датчика от жгута 7 проводов заднего и снимите датчик.

Установка

1. Подсоедините колодку жгута прододов датчика скорости к жгуту проводов заднему АБС, и зафиксируйте жгут проводов датчика в держателях кожуха.

2. Установите защитный кожух жгута проводов датчика скорости на место и закрепите его к арке заднего колеса двумя фиксаторами и двумя гайками. Момент затяжки гаек 14 Н·м (1,4 кгс·м) обеспечьте с помощью динамометрического ключа.

3. Установите датчик скорости в отверстие тормозного щита и закрепите его болтом с помощью воротка с насадкой Torx T30. Момент затяжки болта 14 Н·м (1,4 кгс·м) проконтроллируйте, используя динамометрический ключ.

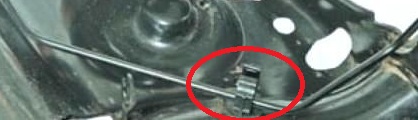

4. Установите жгут проводов датчика скорости в паз кронштейна и в держатель на рычаге задней подвески.

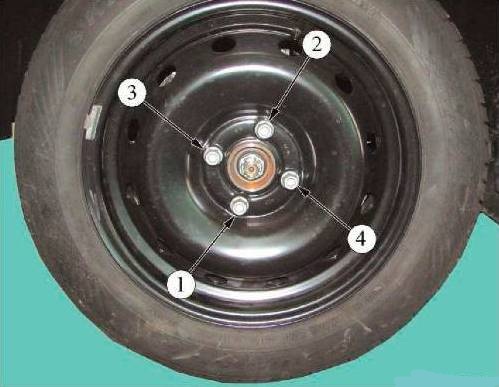

5. Установите с помощью балонного ключа заднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.
