Замена сальника распределительного вала (8V) Lada Largus

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 16 мм
• Отвертка силовая
• Инструментальная головка или оправка

Детали и расходники:

• Новый сальник распределительного вала

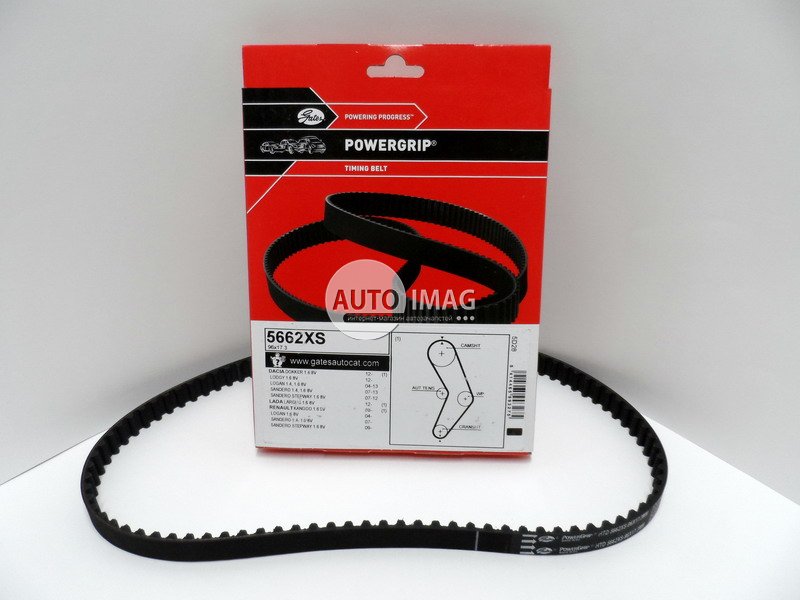

• Новый ремень привода ГРМ (при необходимости)

• Моторное масло

Примечания:

Оценить состояние сальника распределительного вала и при необходимости его заменить удобно при проведении регламентной работы по проверке состояния ремня привода ГРМ.

Работу выполняем на смотровой канаве или эстакаде.

Сальник меняем при наличии следов моторного масла под зубчатым шкивом распределительного вала или на ремне привода ГРМ.

Если обнаружена утечка масла через сальник распределительного вала, рекомендуется заменить ремень привода газораспределительного механизма, т. к. попавшее на ремень и зубчатые шкивы распределительного и коленчатого валов масло приведет к быстрому выходу из строя ремня.

Перед установкой нового ремня нужно тщательно протереть шкивы ветошью, смоченной в бензине.

Замена сальника распределительного вала

1. Снимаем верхнюю и нижнюю крышки ремня привода газораспределительного механизма и, проворачивая коленчатый вал, по метке на шкиве распределительного вала устанавливаем коленчатый и распределительный валы в положение ВМТ такта сжатия 1-го цилиндра.

2. Головкой на 16 ослабляем затяжку болта крепления зубчатого шкива распределительного вала, удерживая вал от проворачивания силовой отверткой, вставленной через отверстие шкива в углубление в головке блока цилиндров.

3. Снимаем ремень привода вспомогательных агрегатов. Ослабив натяжение ремня привода ГРМ, снимаем ремень со шкива распределительного вала.

Примечание:

После снятия ремня с зубчатого шкива распределительного вала нельзя проворачивать коленчатый и распределительный валы, чтобы не нарушить фазы газораспределения двигателя.

4. Отвернув болт крепления зубчатого шкива распределительного вала, снимаем шкив.

5. Поддев отверткой, извлекаем сальник из посадочного гнезда головки блока цилиндров.

6. Нанеся тонкий слой моторного масла на рабочую кромку нового сальника, надеваем сальник на носок распределительного вала.

7. Запрессовываем сальник с помощью инструментальной головки или оправки подходящего диаметра.

8. Устанавливаем зубчатый шкив на распределительный вал так, чтобы выступ на шкиве вошел в паз на носке распределительного вала.

9. Последующую сборку проводим в обратной последовательности.

10. Регулируем натяжение ремня привода газораспределительного механизма.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта
