Снятие и установка датчика вращения заднего колеса в автомобиле Ford Focus 2

Датчик частоты вращения заднего колеса установлен на ступице заднего колеса.

Вам потребуется ключ TORX Т25.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Очистите от грязи колодку жгута проводов датчика и поверхность ступицы вокруг места установки датчика.

Примечание

Для наглядности снята пружина задней подвески и отсоединено нижнее крепление амортизатора.

3. Отсоедините от датчика колодку жгута проводов.

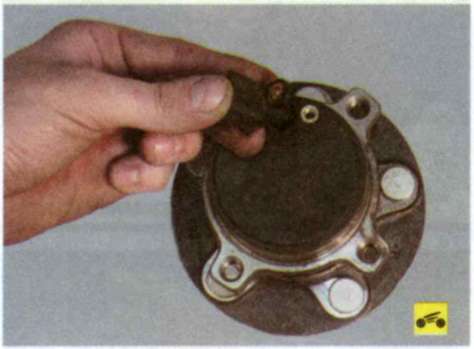

4. Выверните винт крепления датчика к ступице заднего колеса...

Примечание

Для наглядности работа показана на снятой ступице.

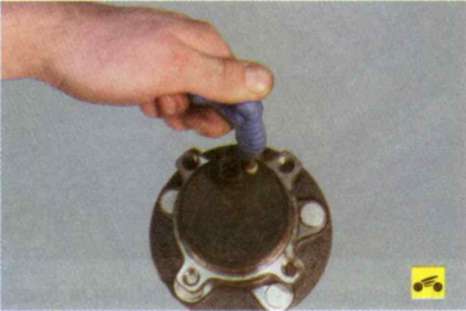

5. ...и извлеките датчик из отверстия ступицы.

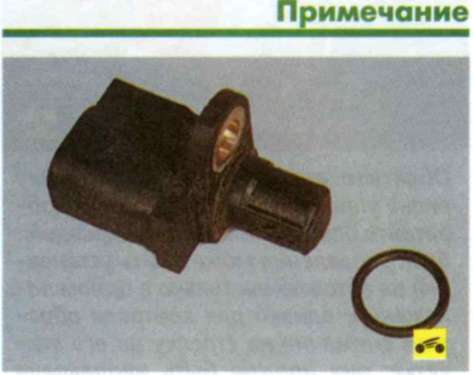

Датчик уплотнен резиновым кольцом. Сильно обжатое, надорванное или затвердевшее кольцо замените.

6. Установите датчик в порядке, обратном снятию.

Предупреждения

При установке датчика точно совместите отверстие в его корпусе с резьбовым отверстием в ступице, в процессе установки не поворачивайте датчик вокруг продольной оси.
Увеличение сопротивления перемещению датчика должно ощущаться только последние 2 мм перед его полной посадкой на ступицу. Если датчик входит туго в отверстие ступицы с самого начала установки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.).
