Снятие вентилятора радиатора в автомобиле Ford Focus 2

Инструменты:

• Насадка на вороток 10 мм
• Вороток под торцевую насадку
• Отвертка плоская средняя
• Гаечный ключ рожковый 10 мм

Примечания:

Вентилятор снимаем для замены электродвигателя, крыльчатки или электронного регулятора скорости вращения крыльчатки, а также в случае замены радиатора системы охлаждения. Можно снять с автомобиля кожух вентилятора без снятия радиатора.

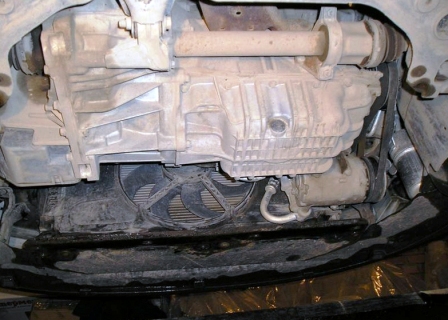

Работу проводим на эстакаде или смотровой канаве.

Снятие вентилятора радиатора Форд Фокус 2

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

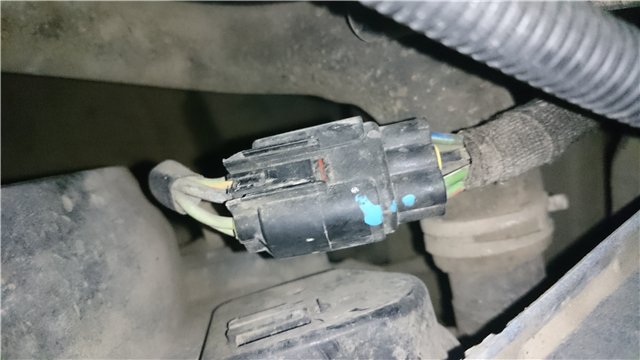

2. Отсоединяем от электронного регулятора колодку проводов, расположенную под воздуховодом системы впуска.

3. Головкой «на 10» ослабляем затяжку четырех болтов крепления нижней поперечины радиатора к кузову (подробно где находятся эти болты смотрите "Снятие и установка радиатора системы охлаждения").

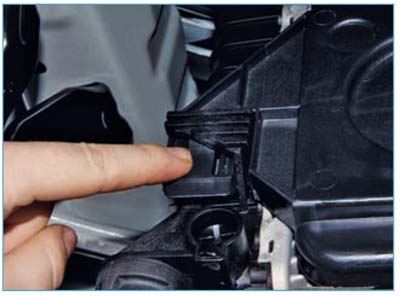

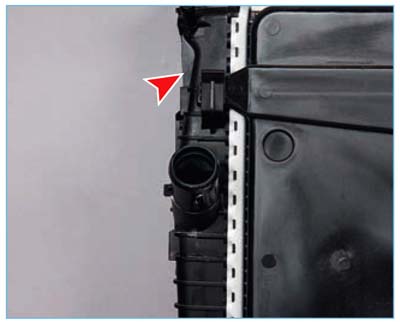

4. Пальцем или отверткой отжимаем фиксаторы нижних креплений кожуха вентилятора к радиатору системы охлаждения и подаем кожух вентилятора вверх таким образом, чтобы верхние и нижние крепления кожуха вышли из зацепления с фиксаторами на радиаторе (показано верхнее крепление в собранном состоянии).

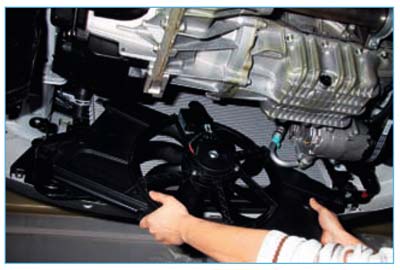

5. Окончательно отворачиваем болты крепления нижней поперечины радиатора так, чтобы радиатор системы охлаждения повис на подходящих к нему шлангах и отводя радиатор от двигателя, вынимаем вниз кожух вентилятора в сборе с вентилятором и электронным регулятором.

6. После замены поврежденных деталей, сборку узла и установку его на автомобиль осуществляем в обратной последовательности.

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента
