Снятие и установка деталей шатунно-поршневой группы Skoda Octavia

1.  Снимите двигатель с автомобиля Skoda Octavia A5.
2.  Снимите головку блока цилиндров.
3.  Снимите масляный картер.
4.  Поверните коленчатый вал так, чтобы снимаемый поршень оказался в НМТ (нижней мертвой точке).
5.  Выверните два болта 9 (рис. 452) крепления крышки шатуна.
6.  Снимите крышку шатуна. Если снятие крышки затруднено, предварительно строньте ее несильными ударами молотка. Номер цилиндра выбит на боковой поверхности крышки.
ПРЕДУПРЕЖДЕНИЕ
Крышки обрабатываются в сборе с шатуном, поэтому они невзаимозаменяемы. Промаркируйте шатун и крышку шатуна номером цилиндра, чтобы не перепутать их при сборке деталей шатунно-поршневой группы.

Рис. 452. Детали шатунно-поршневой группы:
1 - верхнее компрессионное кольцо; 2 - нижнее компрессионное кольцо; 3 - маслосъемное кольцо; 4 - поршень; 5 - поршневой палец; 6 - шатун; 7 - шатунные вкладыши; 8 - крышка шатуна; 9 - болты крепления крышки шатуна.

7.   Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. Следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе можно повредить зеркало. Аналогично снимите остальные поршни.
ПРИМЕЧАНИЕ
Если предполагается снимать поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке.
8.   Выньте вкладыши из шатуна и из его крышки. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при снятии промаркируйте их на нерабочей поверхности относительно шатунов и крышек.

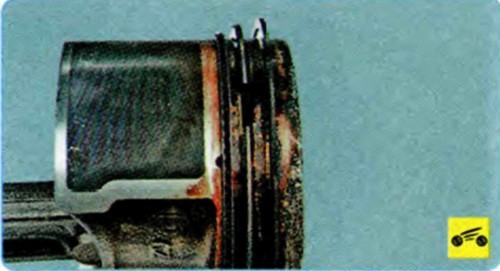

9. При необходимости замены снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разведя их замки.
ПРЕДУПРЕЖДЕНИЕ
Не разводите замки поршневых колец больше, чем это требуется для их снятия. В противном случае возможны нарушение геометрии или даже поломка колец.
10. Выпрессуйте поршневой палец из верхней головки шатуна и снимите поршень с шатуна.
ПОЛЕЗНЫЙ СОВЕТ
Пометьте детали шатунно-поршневой группы. Если они не повреждены и мало изношены, их можно использовать, установив на прежние места.
