Снятие и установка динамиков аудиосистемы Skoda Octavia

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Вам потребуются: инструменты, необходимые для снятия обивки двери, а также электродрель.
ПРИМЕЧАНИЕ
Работа показана на примере динамиков, установленных в левой передней двери Skoda Octavia. Динамики в правой двери заменяют аналогично.
Для снятия высокочастотного динамика выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

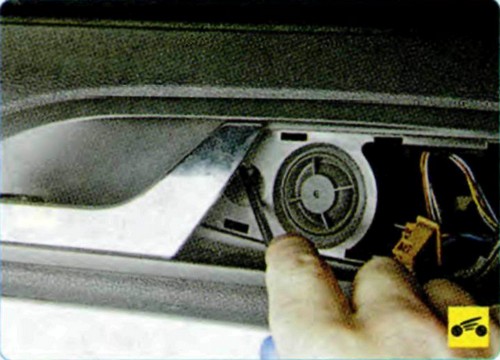

2. Подденьте отверткой решетку высокочастотного динамика.. .

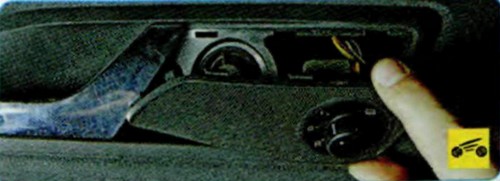

3. ...и отведите его в сторону.

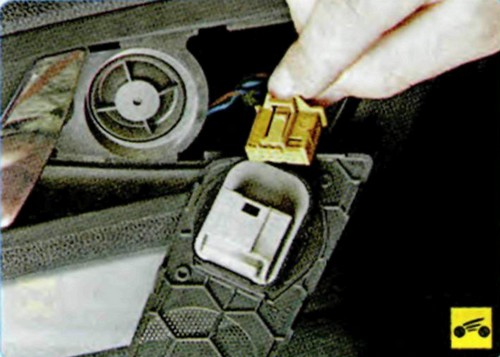

4. Отсоедините колодку жгута проводов от пульта регулировки положения наружных зеркал заднего вида.

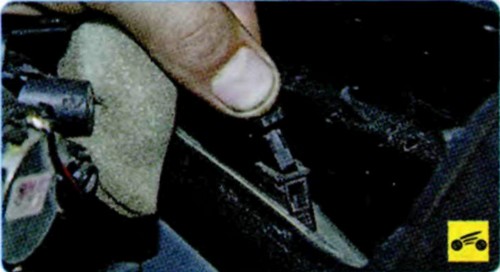

5. Выверните винт крепления обивки двери под решеткой высокочастотного динамика.

6. Отсоедините колодку жгута проводов высокочастотного динамика и снимите динамик
7.  Установите облицовку с высокочастотным динамиком в порядке, обратном снятию.
Для снятия широкополосного динамика выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

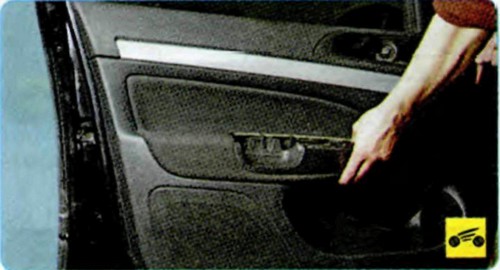

2. Снимите обивку передней двери.

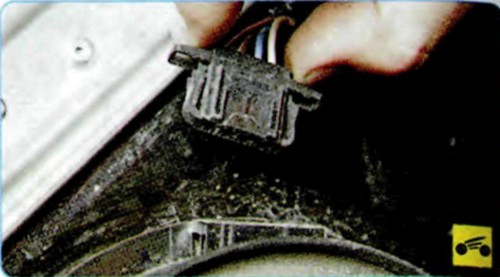

3. Отсоедините колодку жгута проводов от динамика.

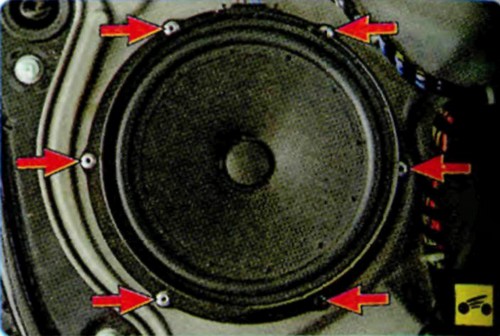

4.  Высверлите шесть заклепок, крепящих динамик.
5.  Извлеките динамик из проема монтажной панели двери.
6.  Установите динамик, используя самонарезающие винты подходящего размера, и все детали в порядке, обратном снятию.

См. также: Панель приборов Skoda Octavia. Переключатели Шкода Октавия.
