Снятие и установка дроссельного узла Hyundai Santa Fe

Вам потребуются: ключ «на 10», торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
3. Снимите глушитель шума впуска (см. «Снятие и установка корпуса воздушного фильтра»).
4. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения дроссельной заслонки.

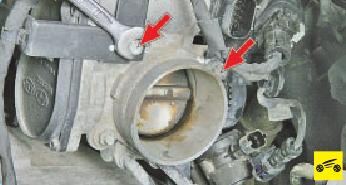

5. Выверните болты крепления кронштейнов жгута проводов датчика положения дроссельной заслонки…

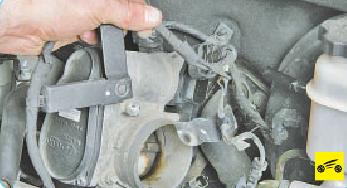

6. …и отведите кронштейны со жгутом проводов в сторону.
ПРИМЕЧАНИЕ
Дальнейшие операции по снятию и установке дроссельного узла для наглядности показаны на снятом с автомобиля силовом агрегате.

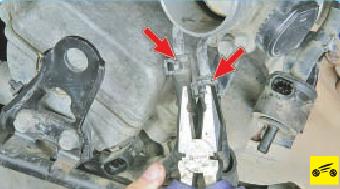

7. Сожмите отогнутые ушки хомутов крепления шлангов охлаждения дроссельного узла, сдвиньте хомуты по шлангам и отсоедините шланги от штуцеров дроссельной заслонки.

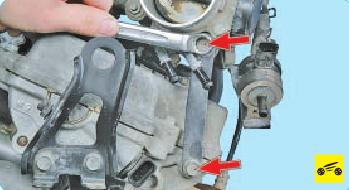

8. Выверните два болта крепления кронштейна дроссельной заслонки…

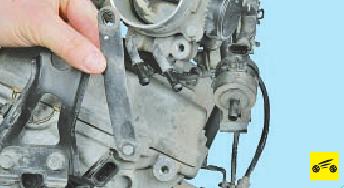

9. …и снимите кронштейн.

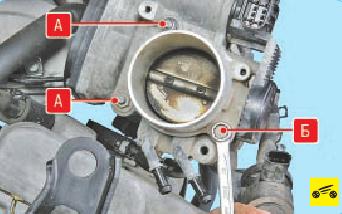

10. Отверните гайки А и выверните болт Б крепления дроссельного узла к ресиверу.

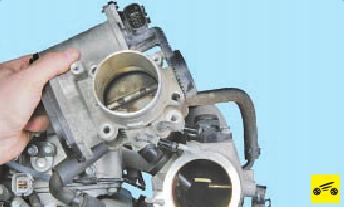

11. Снимите дроссельный узел.

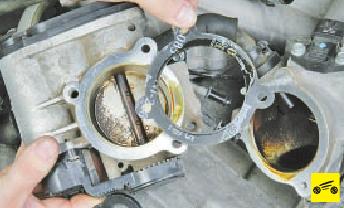

12. Снимите уплотнительную прокладку дроссельного узла, при установке замените прокладку новой.
13. Установите дроссельный узел и все детали в порядке, обратном снятию.
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим"
