Инструмент:
- Гаечный ключ рожковый 6 мм
- Гаечный ключ рожковый 10 мм

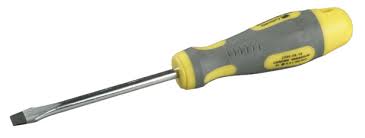

- Отвертка плоская средняя
- Плоскогубцы
- Струбцина
Детали и расходники:
- Дроссельный узел Skoda Octavia
- Ветошь
Примечание:
Для ремонта электропривода дроссельного узла требуются специальное оборудование и квалифицированный персонал.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Нужен ключ на 10. Как это сделать, смотрите здесь.
2. Снимите декоративный кожух двигателя.

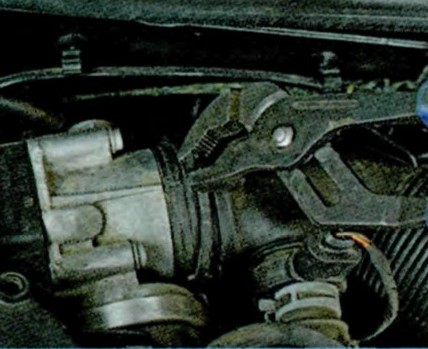

3. Ослабьте плоскогубцами хомут крепления к корпусу заслонки.

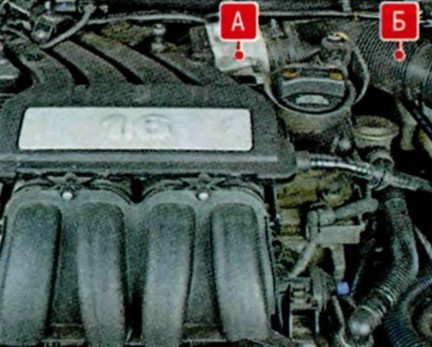

4. Отсоедините воздуховод Б от дроссельной заслонки А.

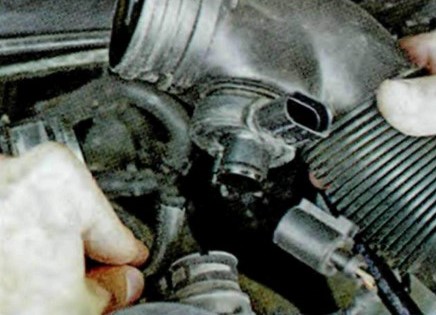

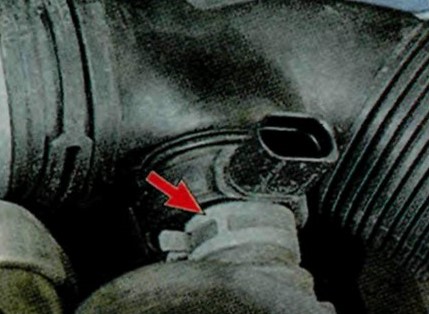

5. Отожмите отверткой фиксатор.
6. Отсоедините колодку клапана системы рециркуляции отработавших газов.
7. Ослабьте хомут на шланге системы рециркуляции отработавших газов.
8. Отсоедините от воздуховода шланг системы рециркуляции отработавших газов и находящийся под ним вакуумный шланг от впускного коллектора.
9. Отведите воздуховод в сторону.

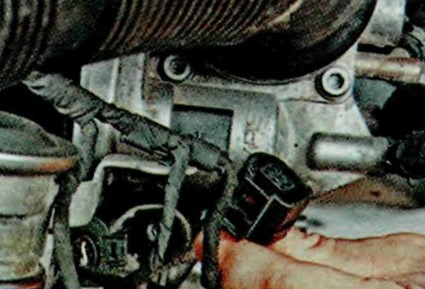

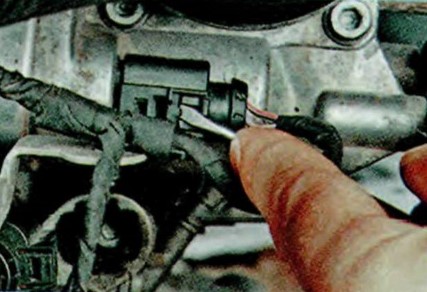

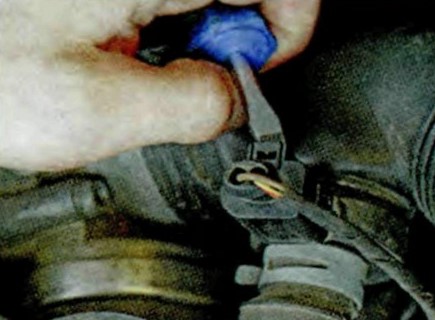

10. Отожмите фиксатор.

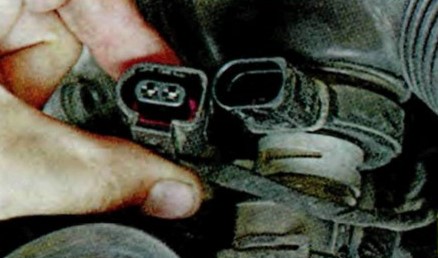

11. Отсоедините колодку жгута проводов от дроссельного узла.
12. Сожмите пассатижами ушки хомута крепления шланга продувки адсорбера сдвиньте хомут по шлангу.

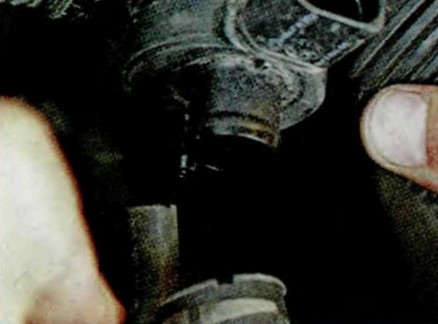

13. Отсоедините шланг от штуцера дроссельного узла.
14. Чтобы не сливать охлаждающую жидкость, пережмите струбцинами шланги обогрева дроссельного узла.

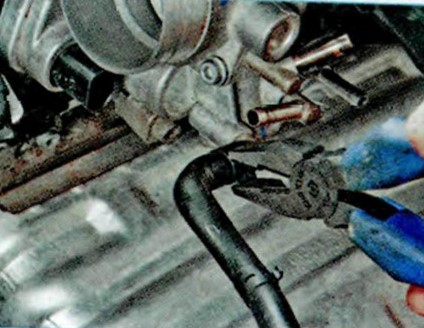

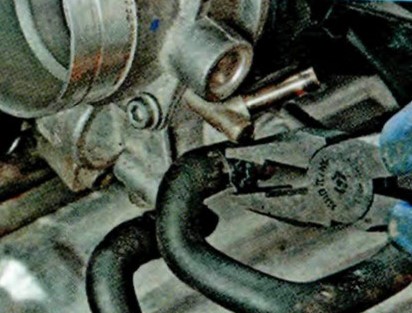

15. Сожмите пассатижами хомут крепления.

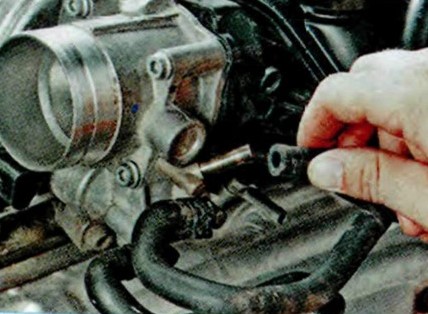

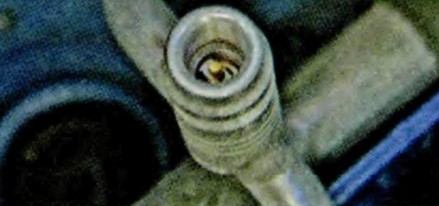

16. Отсоедините шланг от штуцера дроссельного узла.
Примечание:
После отсоединения шланга из штуцера дроссельного узла вытечет немного оставшейся в нем охлаждающей жидкости. Чтобы не испачкать двигатель, подложите под штуцер обтирочную ткань или подставьте небольшую плоскую емкость.
17. Сожмите пассатижами хомут крепления подводящего шланга обогрева дроссельного узла, сдвиньте хомут по шлангу.

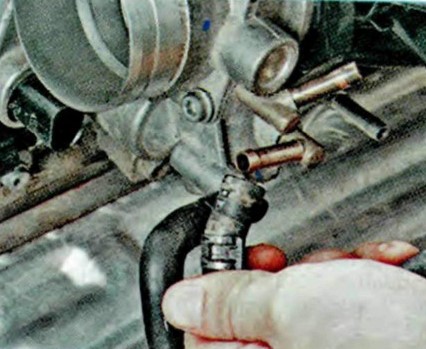

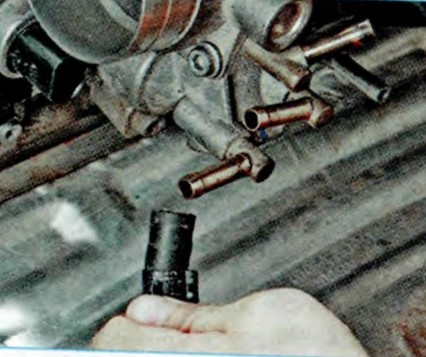

18. Отсоедините шланг от штуцера дроссельного узла.

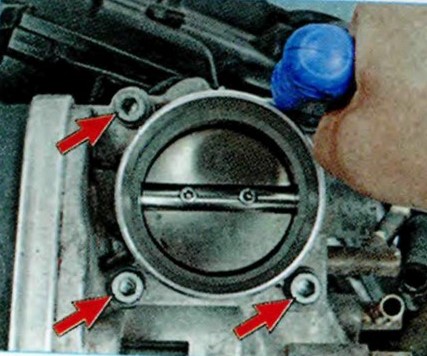

19. Выверните четыре винта крепления дроссельного узла к впускному коллектору. Понадобится ключ на 6.

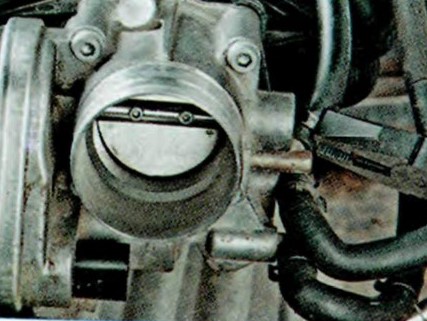

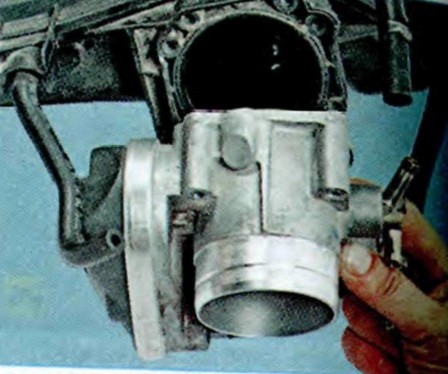

20. Снимите дроссельный узел.
21. Удалите из полости впускного коллектора масло и прочие загрязнения.
22. Установите дроссельный узел в порядке, обратном снятию.
В статье не хватает:
- Качественных фото ремонта
