Снятие и установка электронного блока управления двигателем Lancer X

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 115).

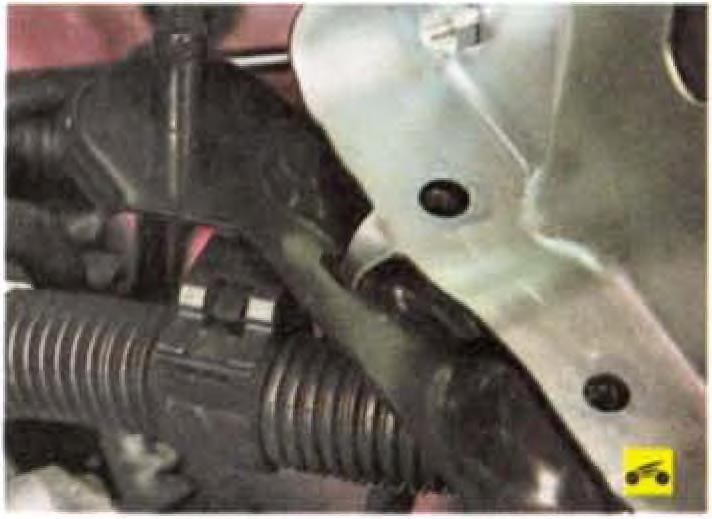

3. Выверните болт крепления верхнего кронштейна блока управления к кузову...

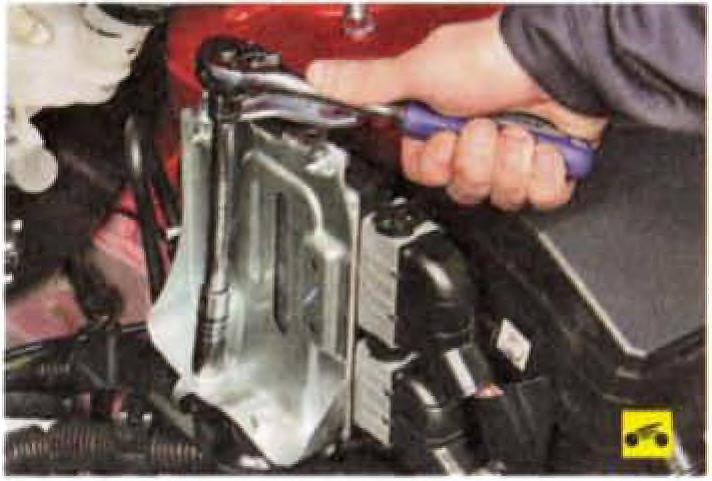

4. ...и два болта крепления кронштейна к кронштейну воздушного фильтра.

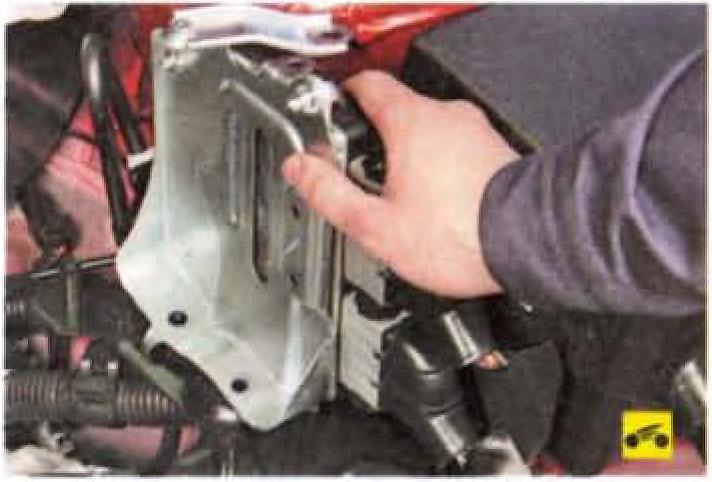

5. Приподнимая вверх блок управления двигателем...

6. ...извлеките фиксатор из установочного места.

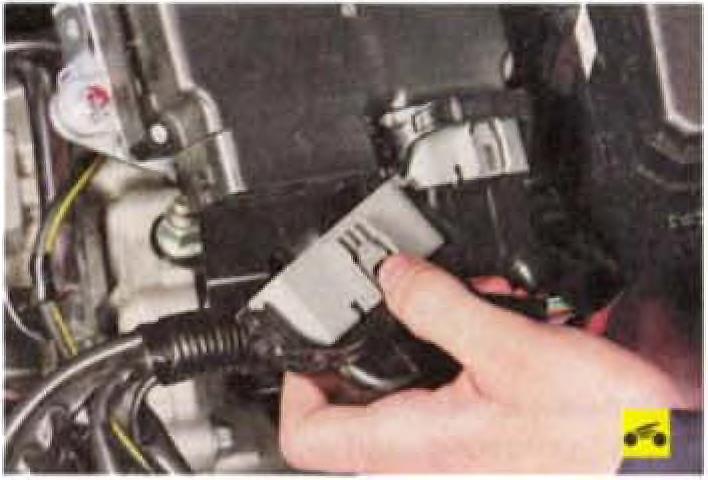

7. Поверните вниз скобу фиксатора колодки жгута проводов..

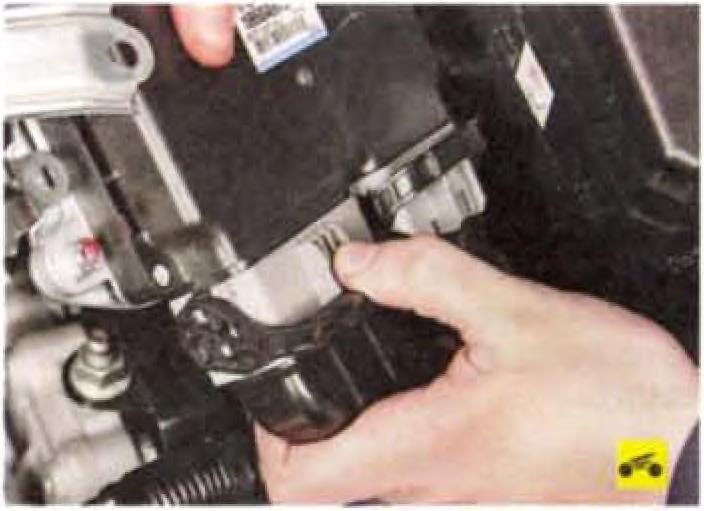

8. ...и отсоедините колодку жгута проводов от разъема «L» блок управления двигателем.

9. Аналогично отсоедините колодку от разъема «R» и снимите блок управления двигателем.

Примечания

Обратите внимание на маркировку блока управления двигателем, чтобы приобрести точно такой же новый. Завод-изготовитель рекомендует одновременно с заменой ЭБУ заменять механическую часть и ключи выключателя (замка) зажигания.

• 10. Установите блок управления двигателем и все снятые детали в порядке, обратном снятию.

• Источник: Руководство по эксплуатации Mitsubishi Lancer X
