Снятие и установка масляного насоса Lancer X

Масляный насос снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров. В запасные части поставляют насос в сборе, поэтому в данном разделе описаны только снятие и установка насоса.

Вам потребуются: ключи «на 10». «на 12», специальная выколотка, молоток, специальный ключ для фиксации звездочки, отвертка с плоским лезвием.

1 Отсоедините провод от клеммы «минус» аккумуляторной батареи

2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 61).

3. Снимите защиту картера (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 85).

4. Снимите передние колеса (см «Замена колеса», с. 51).

5. Снимите брызговики двигателя (см «Снятие и установка брызговиков и защиты картера двигателя», с. 85).

6. Снимите компрессор кондиционера (см. «Замена уплотнения масляного картера»^. 92).

7. Снимите масляный картер двигателя (см. «Замена уплотнения масляного картера», с. 92).

8 Выверните болт крепления звездочки масляного насоса (рис. 5.37), снимите звездочку со шкива, предварительно закрепив хомутом с цепью

9. Отверните болты 11 (см. рис. 5.36) креп пения масляного насоса.

Рис. 5.37. Снятие звездочки привода масляного насоса

Примечание

Ремонт масляного насоса требует высокой квалификации, поэтому его заменяют в сборе.

10. Установите на место новый или отремонтированный насос и соберите двигатель в обратном порядке.

Полезный совет

При установке нового масляного насоса рекомендуем заменить масляный фильтр.

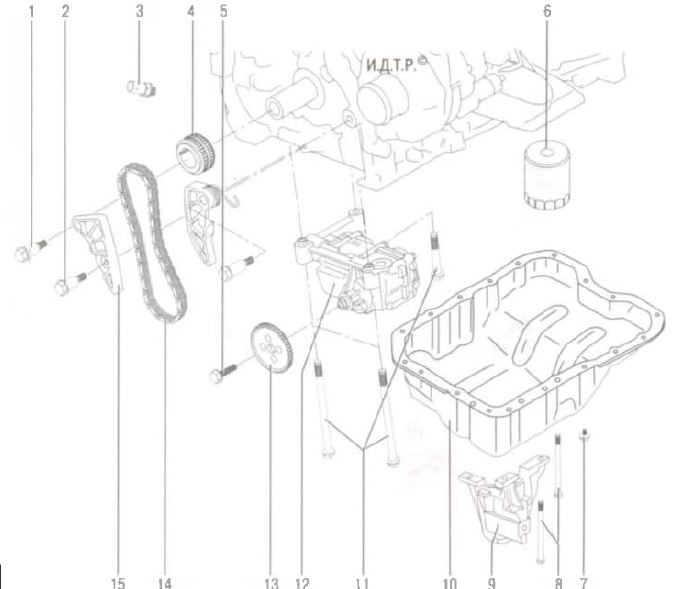

Рис. 5.36. Детали системы смазки: 1 - болт крепления успокоителя цепи; 2 - регулировочный болт успокоителя цепи; 3 - датчик давления масла; 4 - звездочка привода газораспределительного механизма и привада масляного насоса; 5 - натяжитель цепи; 6 - масляный фильтр; 7 - пробка поддона картера; 8 - болты крепления кронштейна компрессора кондиционера; 9 - кронштейн крепления компрессора кондиционера; 10 - масляный картер; 11 - болты крепления масляного насоса; 12 - масляный насос; 13 - звездочка масляного насоса; 14 - цепь привода масляного насоса; 15 - успокоитель цепи.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
