Снятие и установка электронного блока управления двигателем Nissan Note 2004 - 2012

Примечание:

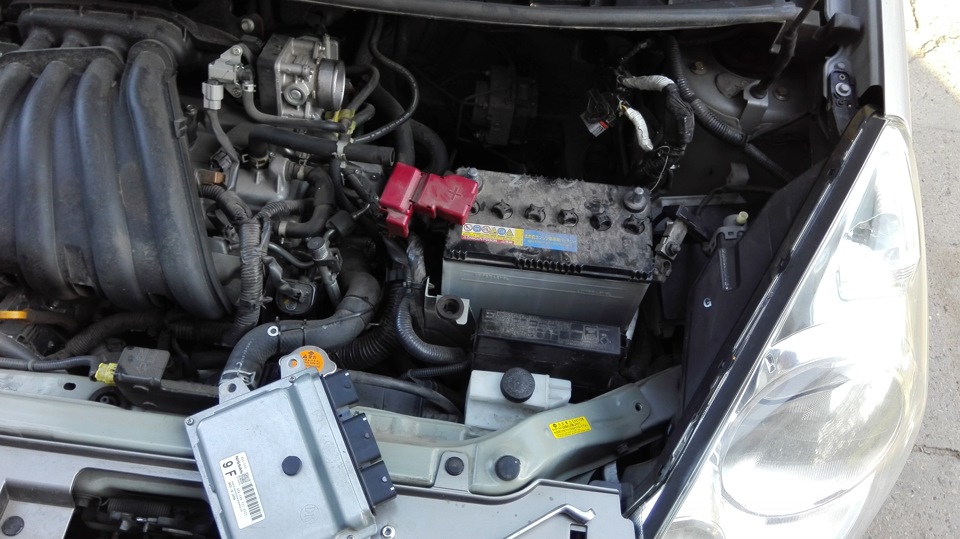

Для получения доступа к ЭБУ двигателя Ниссан Ноут, сначала нужно будет снять аккумуляторную батарею, воздухозаборник и корпус воздушного фильтра двигателя НR16DE.

Порядок снятия аккумуляторной батареи Ниссан Ноут

1. Установите автомобиль на ровную поверхность, и выключите зажигание.

2. Поднимите капот и зафиксируйте его упором.

3. Головкой на 10 мм ослабьте затяжку гайки стяжного болта наконечника провода.

4. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

5. Поднимите защитную крышку клеммы «плюс» аккумуляторной батареи.

6. Ослабьте затяжку гайки стяжного болта наконечника провода.

7. Отсоедините наконечник от клеммы «плюс» аккумуляторной батареи.

8. Головкой на 13 мм выверните болт крепления и снимите прижимную пластину.

9. Вытяните аккумуляторную батарею из моторного отсека.

Снятие воздухозаборника двигателя НR16DE Ниссан Ноут

1. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к верхней поперечине рамки радиатора.

2. Извлеките воздухозаборник из кронштейна

3. Снимите переднюю часть воздухозаборника Ниссан Ноут.

4. Извлеките держатель шланга из задней части воздухозаборника.

5. Снимите заднюю часть воздухозаборника Ниссан Ноут.

Снятие корпуса воздушного фильтра двигателя НR16DE Ниссан Ноут

1. Сожмите фиксатор колодки жгута проводов и отсоедините колодку от датчика массового расхода воздуха.

2. Ослабьте затяжку хомута и снимите воздухоподводящий рукав с фланца воздушного фильтра.

3. Вытяните из моторного отсека корпус воздушного фильтра Ниссан Ноут.

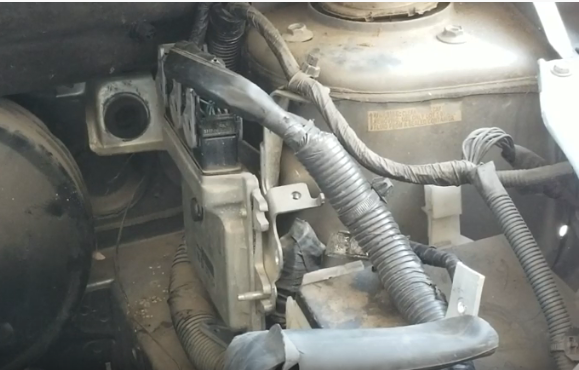

Снятие электронного блока управления двигателем Ниссан Ноут

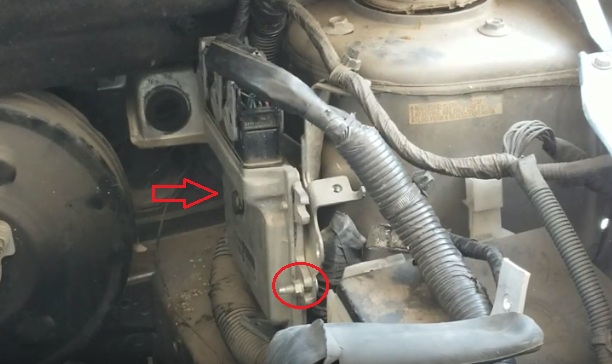

1. Головкой на 10 мм выкрутите и снимите 2 гайки крепления электронного блока управления двигателем к кронштейну кузова.

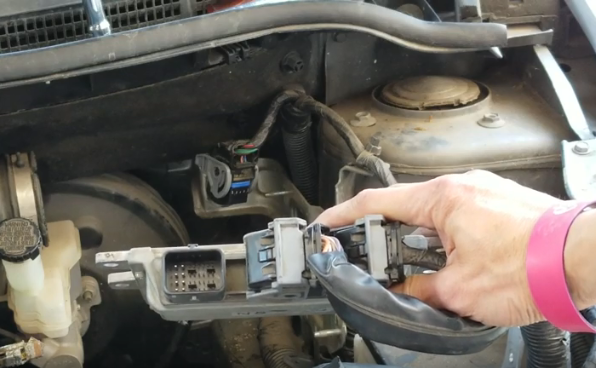

2. Отожмите держатель фиксирующей скобы колодки жгута проводов и опустите скобу вниз.

3. Отсоедините колодку от ЭБУ Ниссан Ноут.

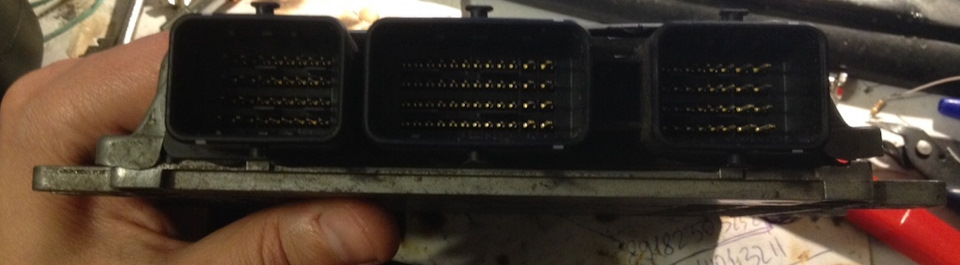

4. Таким же самым способом отсоедините и остальные колодки от блока управления двигателем.

5. Снимите электронный блок управления двигателем Ниссан Ноут.

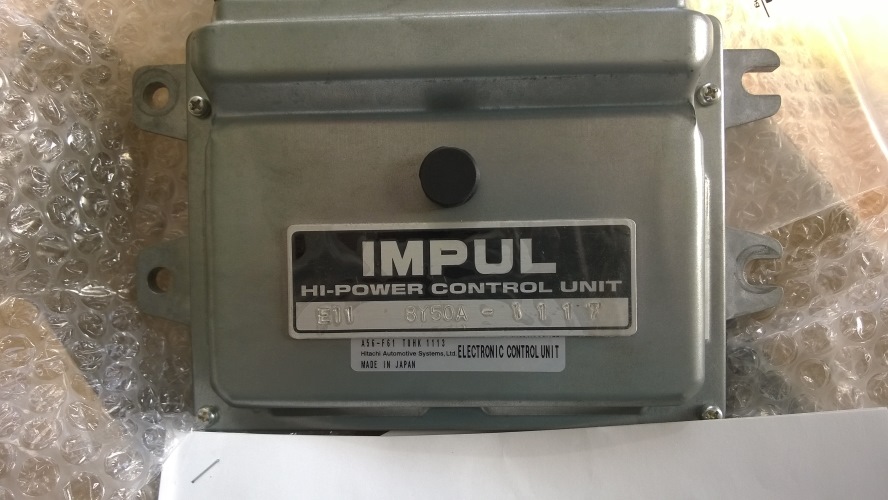

6. Если нужно, замените ЭБУ двигателя Ниссан Ноут на новый.

7. Установите блок в порядке, обратном снятию.

8. Установите воздухозаборник, корпус воздушного фильтра и все снятые детали в порядке, обратном снятию.

9. Установите аккумуляторную батарею в порядке, обратном снятию.

10. Соблюдая полярность, подсоедините провода в порядке, обратном снятию.

11. После присоединения проводов к клеммам, нанесите на наконечники проводов и открытые поверхности клемм тонкий слой смазки.

Хорошо подойдет смазка Литол-24 или аналогичная ей (медесодержащие токопроводящие смазки).
