Снятие и установка генератора на автомобиле Волга ГАЗ 31105

Инструменты:

• гаечный ключ рожковый 10 мм
• гаечный ключ рожковый 12 мм
• вороток под торцевую насадку 3/4"
• насадка на вороток 12 мм
• насадка на вороток 13 мм
• насадка на вороток 14 мм

1. Прежде чем снять генератор с автомобиля Волга ГАЗ 31105, отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем от датчика массового расхода воздуха колодку жгута проводов.

2. Ослабив два хомута снимаем воздухоподводящие шланги вместе с датчиком массового расхода воздуха.

3. Снимаем ремень привода вспомогательных агрегатов.

4. На генераторе 2502.3771 отсоединяем две колодки проводов от выводов «D» и «W» генератора.

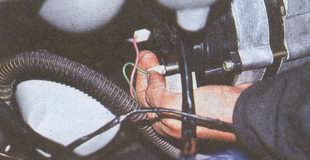

5. На генераторах 9422.3771 и 3212.3771 отсоединяем колодку провода от вывода «D» генератора.

Далее порядок снятия для всех генераторов одинаковый.

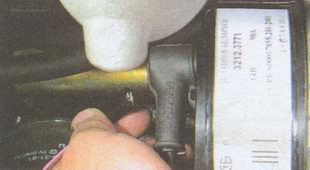

6. Снимаем защитный чехол с вывода «В+» генератора.

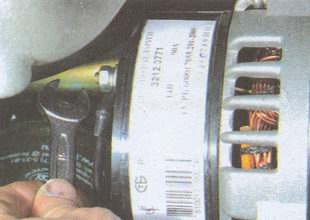

7. Ключом «на 10» отворачиваем гайку крепления.

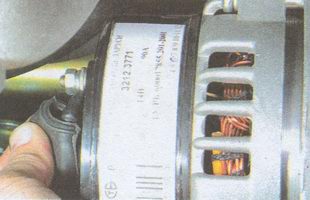

8. Снимаем наконечник провода с вывода «В+» генератора.

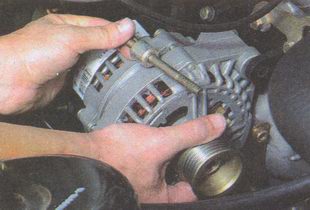

9. Головкой «на 13» отворачиваем гайку болта крепления генератора к нижнему кронштейну, удерживая болт от проворачивания ключом «на 12». Вынимаем болт.

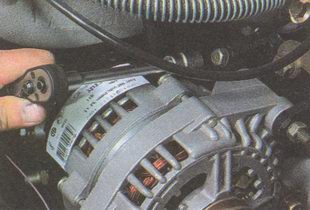

10. Головкой «на 12» ослабляем стяжной болт проушины верхнего кронштейна генератора.

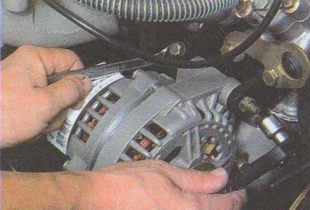

11. Ключом «на 13» отворачиваем гайку болта крепления генератора к верхнему кронштейну, удерживая болт от проворачивания ключом «на 12» (при необходимости генератор можно снять вместе с кронштейном, отвернув два болта крепления кронштейна к двигателю головкой «на 14»).

12. Вынимаем болт (чтобы не потерять втулку, вынимаем ее из проушины кронштейна вместе с болтом).

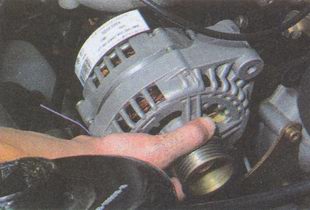

13. Снимаем генератор на автомобиле Волга ГАЗ 31105.

Примечание:

При установке генератора на автомобиль Волга ГАЗ 31105 удобнее сначала закрепить его к верхнему кронштейну. Вставляем болт в проушины передней крышки и кронштейна генератора, наживляем на него гайку. Аналогично крепим генератор к нижнему кронштейну, затягиваем гайки болтов крепления генератора, а затем стяжной болт проушины верхнего кронштейна. Надеваем ремень привода вспомогательных агрегатов и регулируем его натяжение.
