Снятие и установка каркаса моторного отсека в автомобиле Ford Focus 2

Вам потребуются: все инструменты, необходимые для снятия брызговика, облицовки радиатора, переднего бампера,  передних крыльев, а также ключи «на 10», «на 13», TORX Т30 и торцовая головка «на 8».

Перед снятием каркаса моторного отсека выполните следующее:

1. Откройте капот и установите его на упор.

2. Снимите брызговик двигателя.

3. Снимите облицовку радиатора.

4. Снимите передний бампер.

5. Снимите оба передних крыла.

6. Снимите радиатор системы охлаждения двигателя.

Для снятия каркаса моторного отсека выполните следующее.

1. С левой стороны брызговика моторного отсека выверните болт крепления «массового» жгута проводов и уберите жгут внутрь моторного отсека.

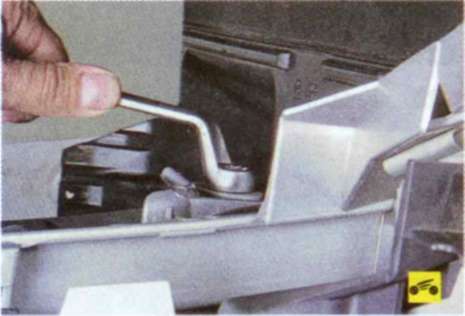

2. Слева и справа выверните по одному болту крепления каркаса моторного отсека к брусу переднего бампера...

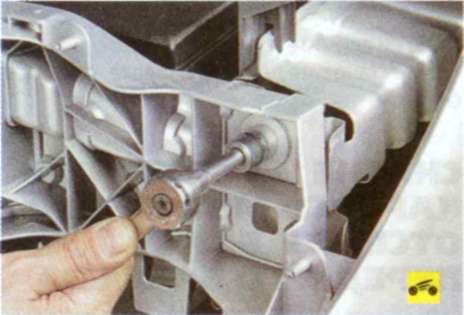

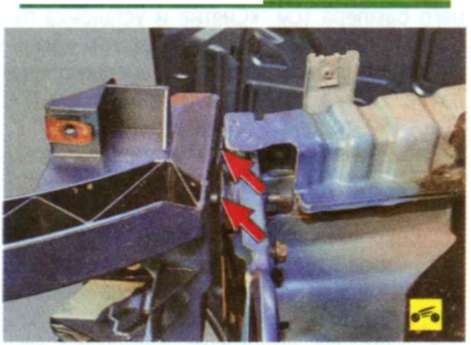

3. ...и два болта его крепления к брызговикам моторного отсека.

Примечания

На болтах крепления каркаса к брызговикам, ввернутых через регулировочные упоры, установлены толстые плоские шайбы. Не потеряйте их и при обратной сборке установите на место.

Если снимаете каркас моторного отсека не для замены, не проворачивайте гайки регулируемых винтовых упоров каркаса, чтобы не нарушить регулировку его положения относительно остальных деталей моторного отсека. Если после установки нового каркаса зазоры между кузовными деталями передка стали неравномерными, при ослабленных болтах крепления каркаса отрегулируйте вращением гаек упоров его положение и затяните болты.

4. Отсоедините от каркаса пароотводящие шланги, идущие от радиатора к расширительному бачку.

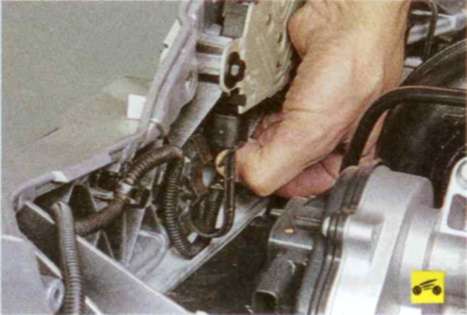

5. Сожмите фиксатор...

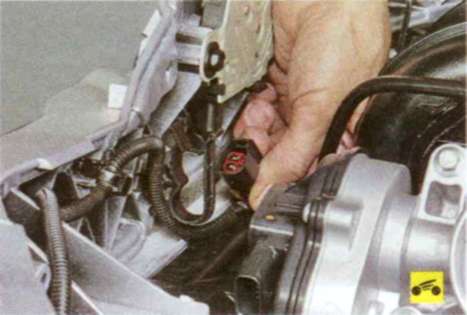

6. ...и отсоедините колодку жгута проводов от замка капота.

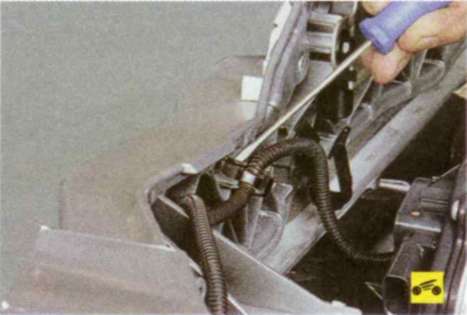

7. Подденьте отверткой скобы крепления жгута, отведите его в сторону...

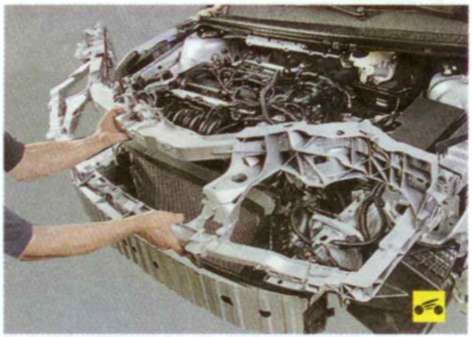

8. ...и снимите каркас.

9. Установите каркас моторного отсека и все снятые детали в порядке, обратном снятию.

Примечание

Перед снятием каркаса моторного отсека закрепите капот в открытом состоянии любым доступным способом (можно воспользоваться услугами помощника), так как упор капота снимается вместе с каркасом.
