Замена деталей стабилизатора поперечной устойчивости задней подвески без шаровых шарниров в автомобиле Ford Focus 2

Для замены деталей стабилизатора поперечной устойчивости задней подвески со стойками без шаровых шарниров выполните следующие операции.

1. Снимите пружины.

2. Отверните гайку 1 крепления стойки 10, удерживая ее от проворачивания.

3. Выверните по два болта 8 крепления скоб 9 стабилизатора и снимите штангу 7 стабилизатора поперечной устойчивости в сборе со сойками, подушками и скобами крепления.

4. Снимите со стойки резиновые втулки 2 и снимите стойку со штанги стабилизатора.

Крепление стабилизатора поперечной устойчивости задней подвески: 1 - гайка крепления стойки стабилизатора; 2 - резиновые втулки стойки стабилизатора; 3 - поперечина задней подвески; 4 - задний нижний рычаг задней подвески; 5 - регулировочная шайба; 6 - гайка регулировочного болта крепления заднего нижнего рычага; 7 - штанга стабилизатора поперечной устойчивости; 8 - болты крепления скобы стабилизатора; 9 - скоба крепления стабилизатора; 10 - стойка стабилизатора.

5. Снимите скобы 9 крепления стабилизатора и резиновые разрезные подушки со штанги 7 стабилизатора.

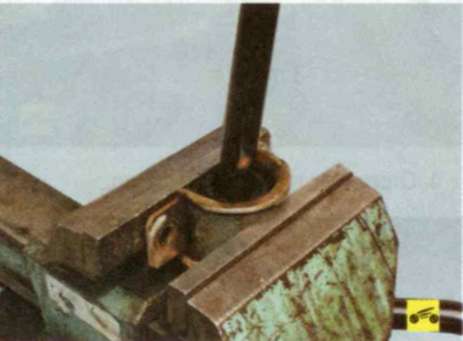

6. Установите новые подушки и напрессуйте скобы крепления стабилизатора.

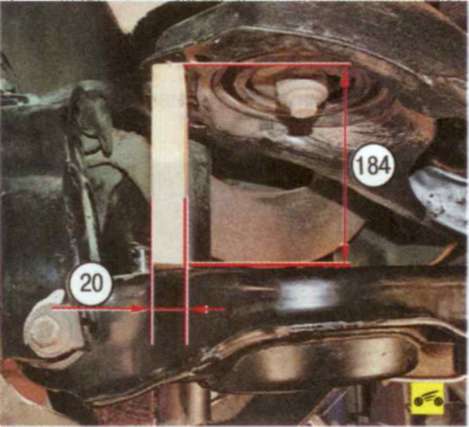

7. Установите проставку высотой 184 мм и шириной 20 мм между задним нижним рычагом задней подвески и верхней тарелкой пружины, поддомкратьте продольный рычаг, чтобы зажать проставку.

Примечание

Данную операцию необходимо выполнить с обеих сторон автомобиля.

8. Установите детали в порядке, обратном снятию.
