Снятие и установка каталитического нейтрализатора отработавших газов Skoda Octavia

Инструмент:

• Гаечный ключ накидной прямой 10 мм
• Ключ трещоточный
• Головка 13 мм
• Гаечный ключ накидной изогнутый 16 мм
• Гаечный ключ накидной изогнутый 22 мм

Детали и расходники:

• Каталитический нейтрализатор отработавших газов

1. Установите автомобиль на смотровую канаву или подъемник.

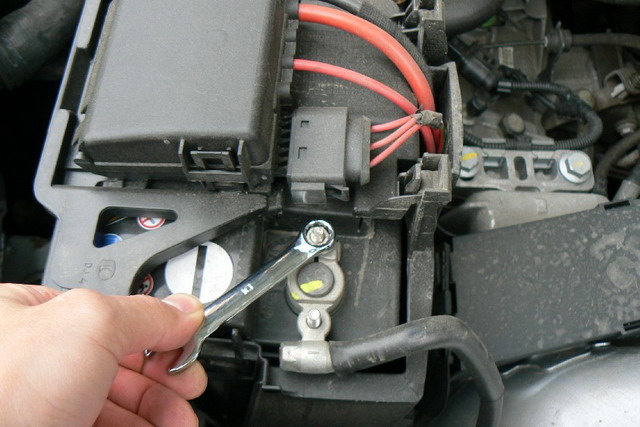

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Нужен ключ на 10.

Примечание:

Перед ремонтом дайте остыть системе выпуска, так как во время работы двигателя она нагревается до высокой температуры.

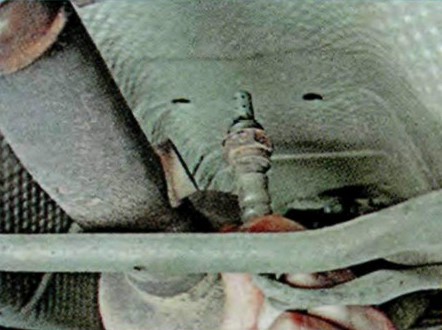

3. Выверните диагностический датчик концентрации кислорода из приемной трубы Шкода и отведите его в сторону. Нужен ключ на 22.

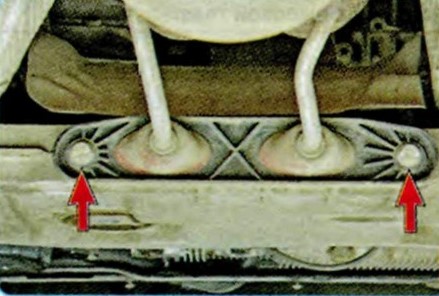

4. Выверните с левой и правой стороны по две гайки крепления растяжки к кузову. Понадобится ключ на 16.

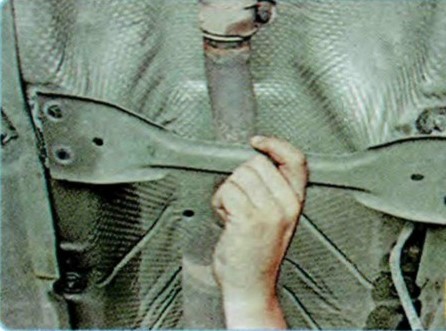

5. Снимите растяжку.

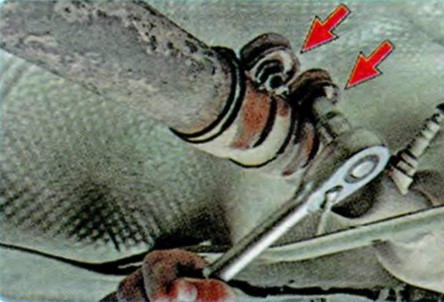

6. Отверните две гайки болтов крепления стяжного хомута в месте соединения передней и средней частей приемной трубы Шкода. Нужен ключ на 13.

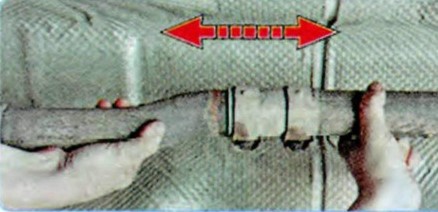

7. Разъедините приемную трубу в месте крепления двойного хомута.

Примечание:

Во избежание повреждения трубопровода нельзя допускать, чтобы соединительные элементы в передней части выпускного трубопровода были расположены под углом более 10°.

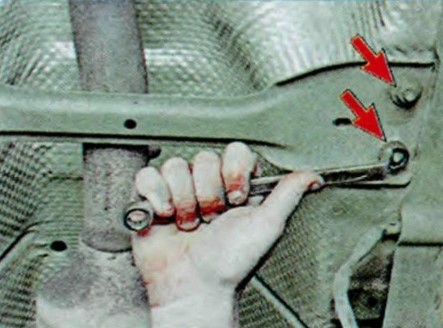

8. Выверните два болта крепления держателя приемной трубы. Ключ на 16.

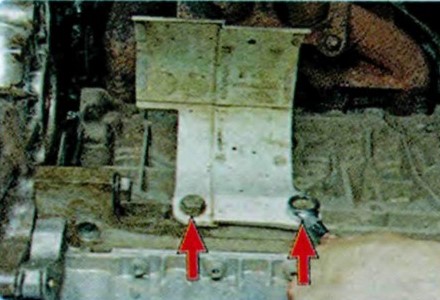

9. Выверните два болта крепления термоэкрана привода передних колес (для наглядности привод снят). Понадобится ключ на 16.

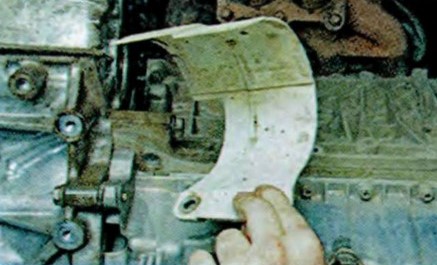

10. Снимите термоэкран.

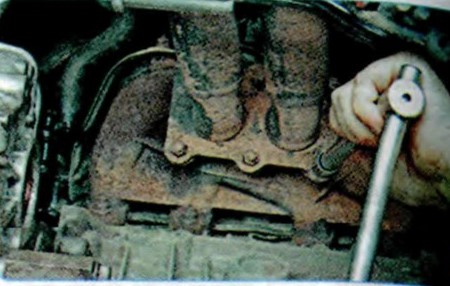

11. Отверните шесть гаек крепления фланца приемной трубы Шкода Октавия к выпускному коллектору. Нужен удлиненный ключ на 16.

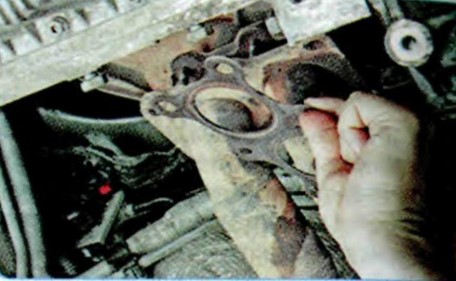

12. Отведите трубу от выпускного коллектора и снимите со шпилек уплотнительную прокладку.

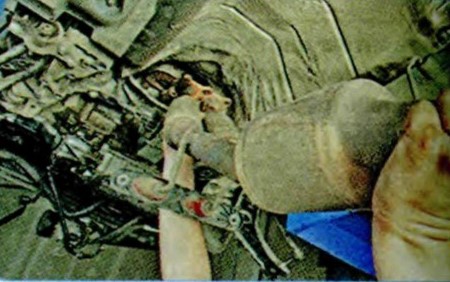

13. Извлеките переднюю часть выпускного трубопровода с каталитическим нейтрализатором.

14. Установите детали в порядке, обратном снятию.
