Снятие и установка катушек зажигания Mercedes-Benz W203

Инструмент:

Снятие

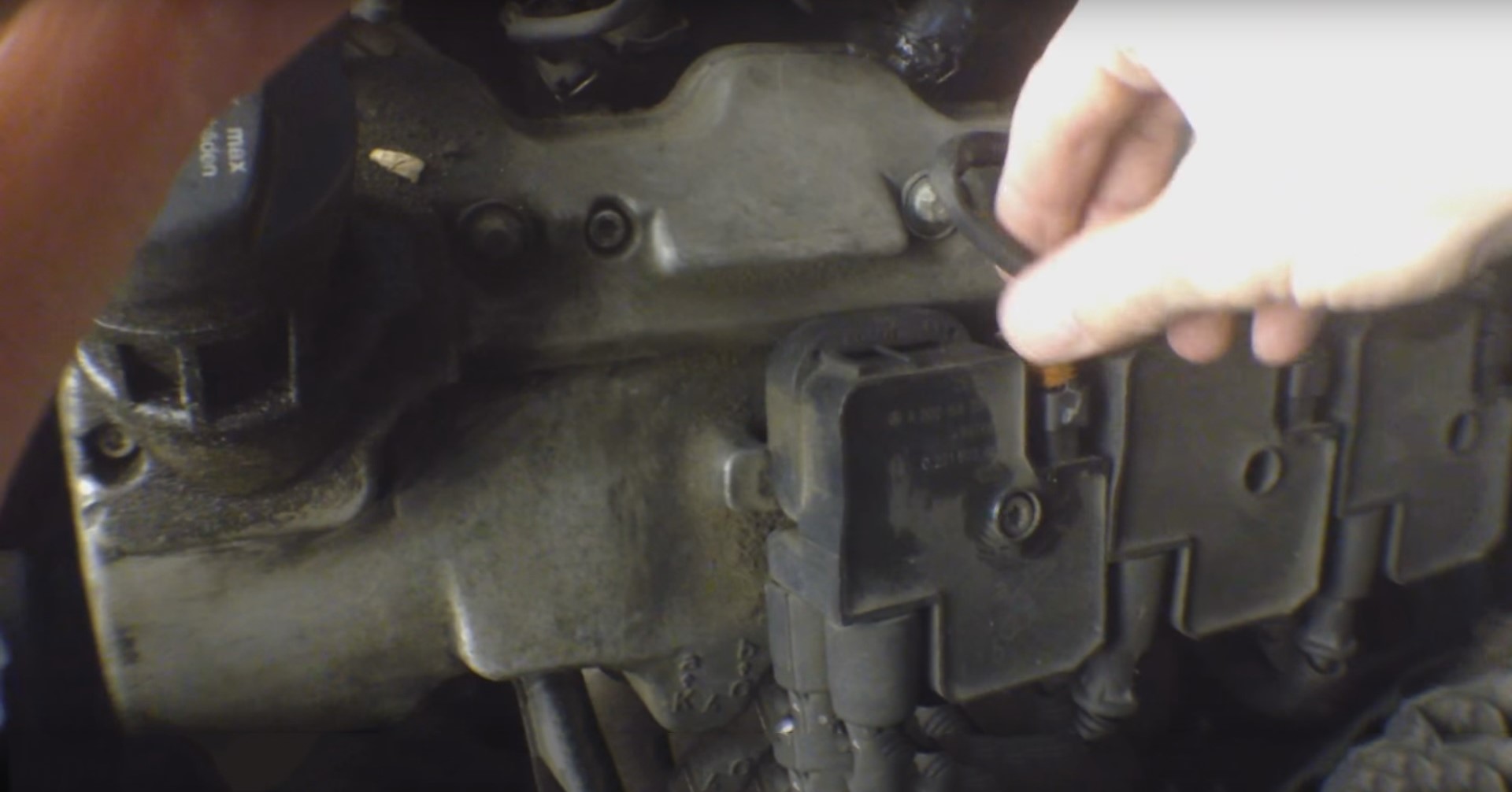

1. Двигатель 111: Отсоедините крышку катушек зажигания.

Крышка катушек зажигания Mercedes-Benz W203

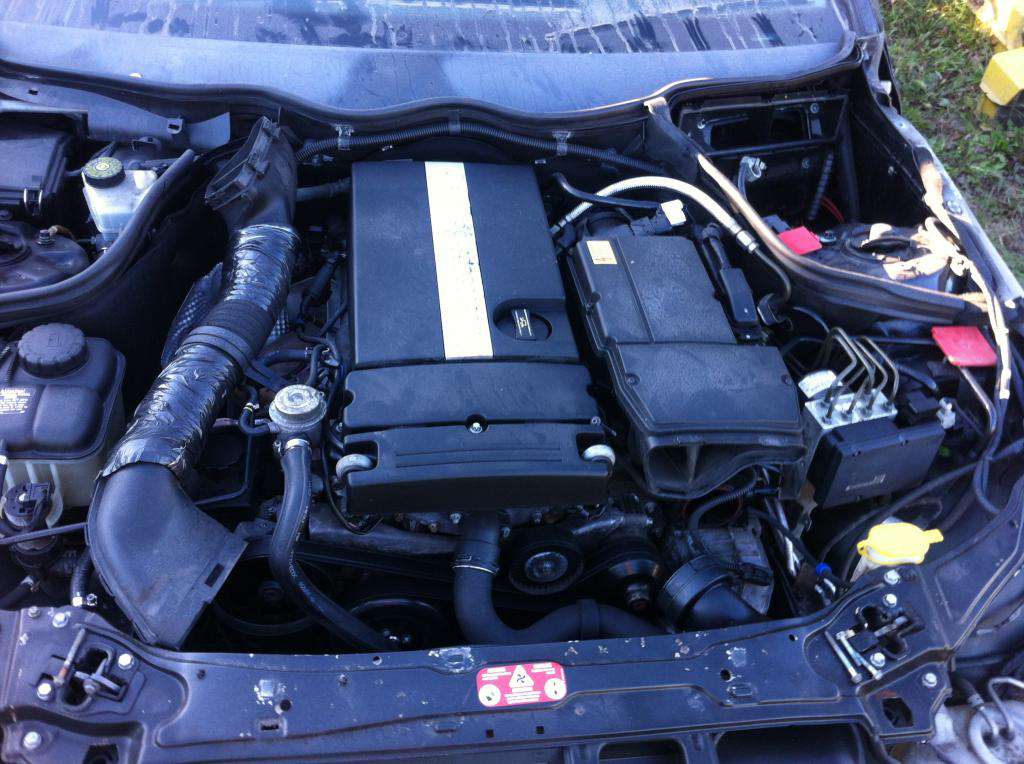

2. Двигатель 271: Снимите верхнюю крышку двигателя.

Верхняя крышка двигателя Mercedes-Benz W203

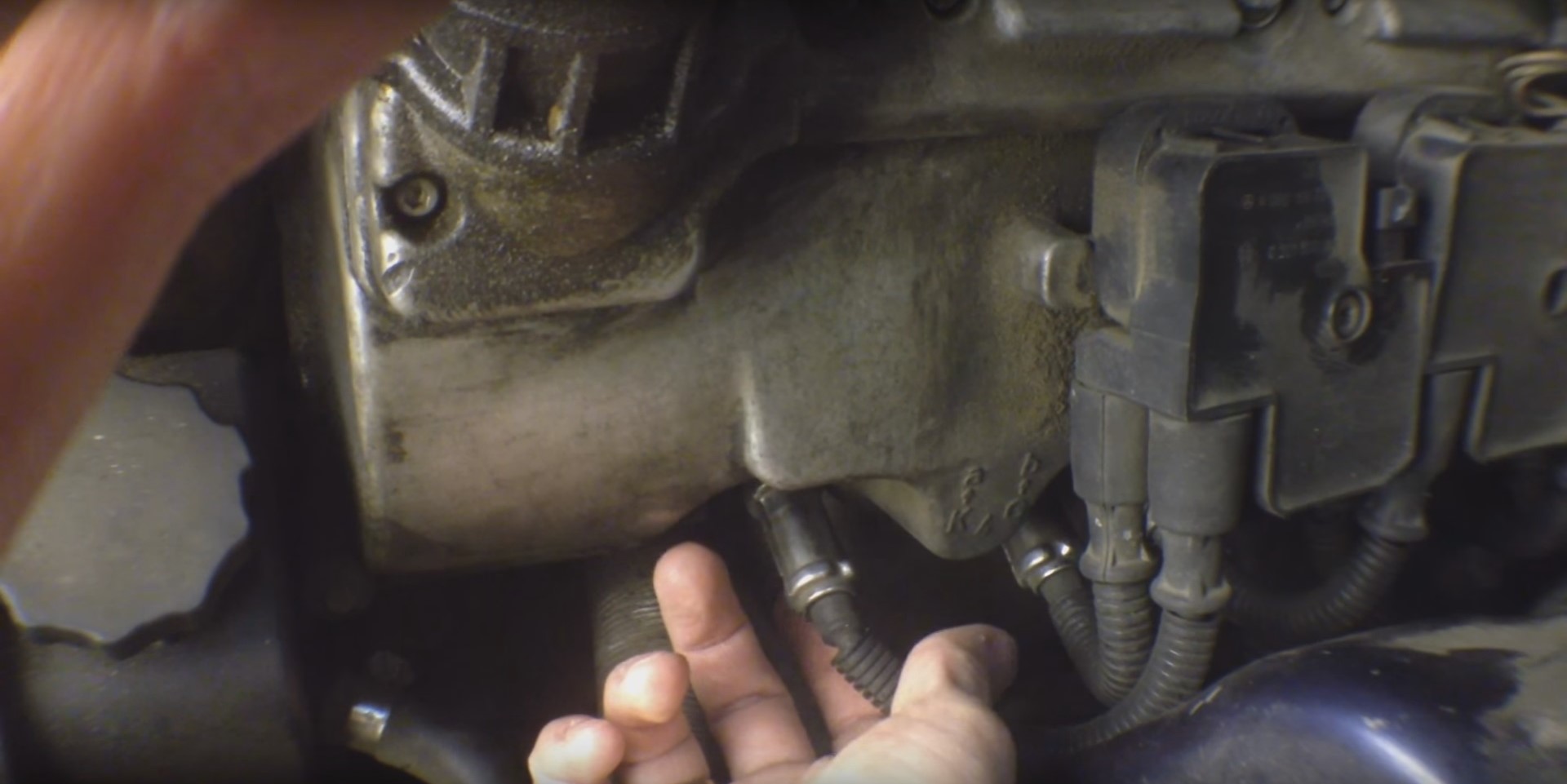

3. Рассоедините разъём катушки зажигания.

Рассоединение разъёма катушки зажигания Mercedes-Benz W203

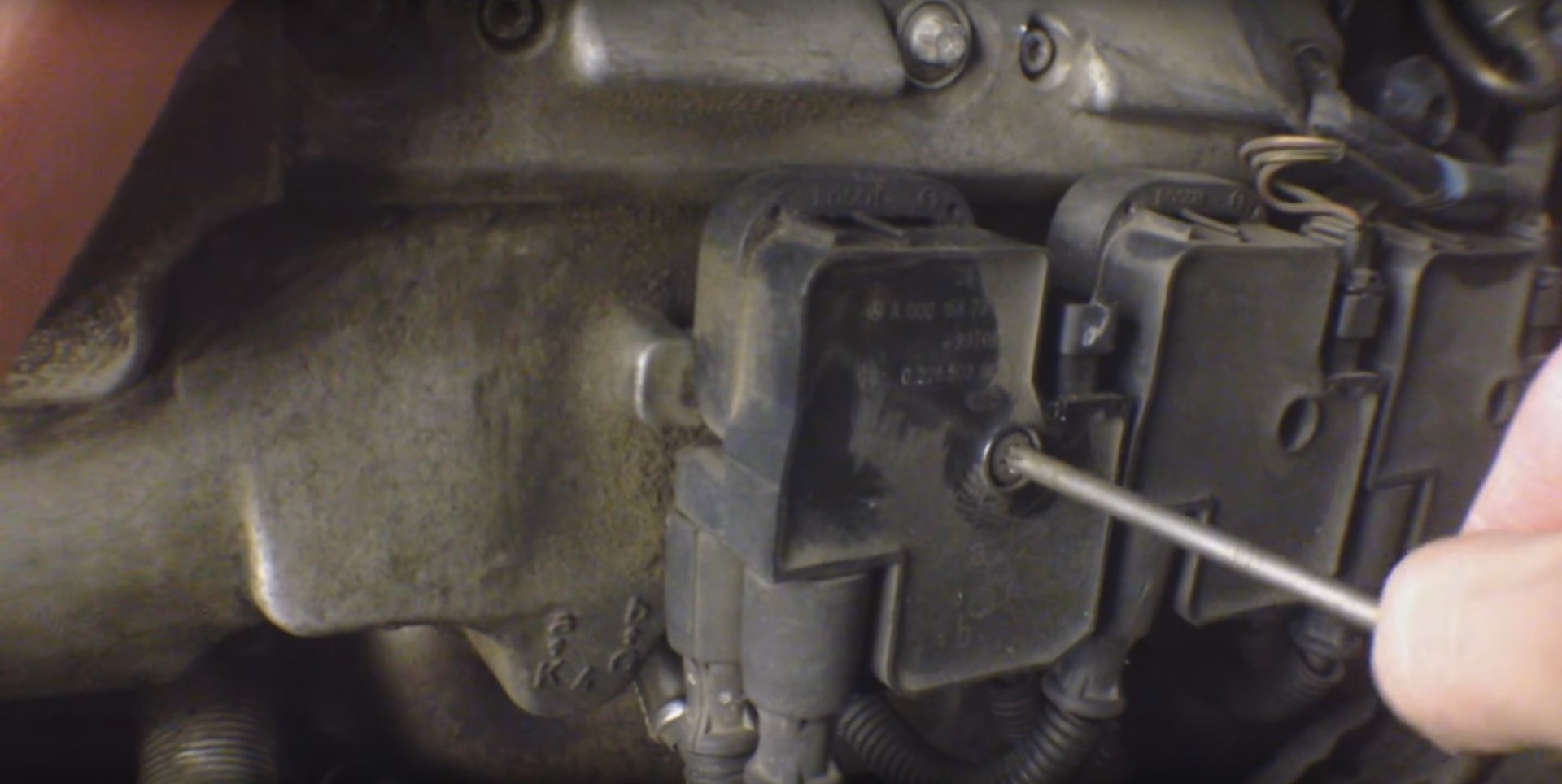

4. Выверните болт крепления катушки зажигания с помощью ключа с наконечником Torx (звездочка) Т8.

Выворачивание болта крепления катушки зажигания Mercedes-Benz W203

5. Снимите вертикально вверх катушку зажигания. При этом рассоедините разъём от свечи зажигания.

Снятие катушки зажигания Mercedes-Benz W203

Отсоединение разъёма от свечи зажигания Mercedes-Benz W203

6. Аналогичным образом снимите все катушки зажигания.

Установка выполняется в последовательности, обратной снятию. Закрепите катушки зажигания моментом 9Нм.
