Снятие и установка комбинации приборов Audi A4 B6

Инструменты:

Крюк AUDI 3370 или HAZET 2520-1
Шестигранный ключ 5 мм
Отвертка плоская малая

Детали и расходники:

Комбинация приборов

Примечания:

Каталожные номера комбинации приборов:

VAG 8E0 920 900 EX / VAG 8E0 920 933 PX / 8E0 920 930 GX - дизельные двигатели
VAG 8E0 920 900 FX / 8E0 920 930 HX / 8E0 920 932 QX - бензиновые двигатели

В приборной доске в качестве контрольных ламп установлены исключительно светодиоды (LED). При повреждении светодиода и каких-либо других повреждениях в приборной доске она заменяется в комплекте.

Если вместо указателя дневного километража высвечивается индикатор «dEF», то неисправность имеется в памяти. В этом случае приборная доска также заменяется в комплекте.

Приёмная антенна радиочасов, установленных в приборной доске, размещена на держателе заднего бампера.

Снятие и установка комбинации приборов Audi A4 B6

1. Если приборная доска должна быть заменена, необходимо считать данные из памяти неисправностей. Кроме того, с помощью диагностического прибора необходимо считать данные индикатора срока обслуживания и показание счётчика пробега и записать их (работа СТО).

2. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

3. Снимите блок подушки безопасности на рулевом колесе, обратитесь к разделу Снятие и установка блока подушки безопасности.

4. Полностью вытяните рулевое колесо с помощью устройства для регулировки его положения и опустите колесо вниз.

5. Снимите рулевое колесо, обратитесь к разделу Снятие и установка рулевого колеса.

6. Снимите крышку приборной доски.

Снятие нижней крышки комбинации приборов Audi A4 II (B6)

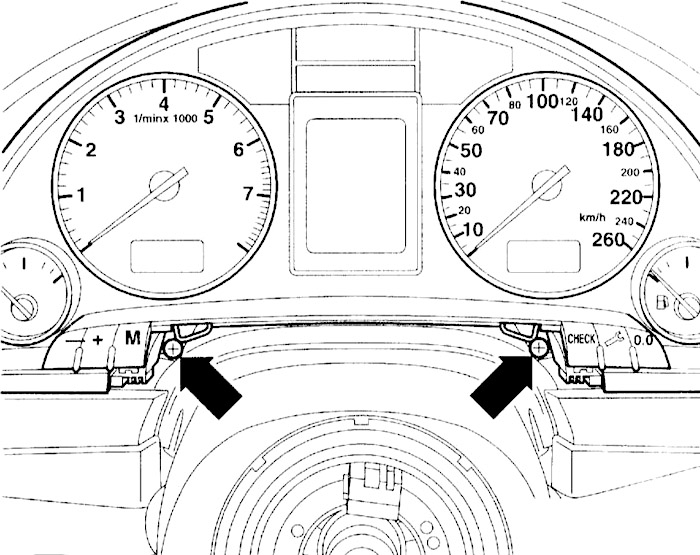

7. Выверните винты (стрелки на сопроводительной иллюстрации).

Винты крепления комбинации приборов Audi A4 II (B6)

8. Вытяните приборную доску с помощью крюка AUDI 3370 или HAZET 2520-1 из приборной доски. Взамен можно воспользоваться упругой металлической линейкой или тонкой плоской отверткой.

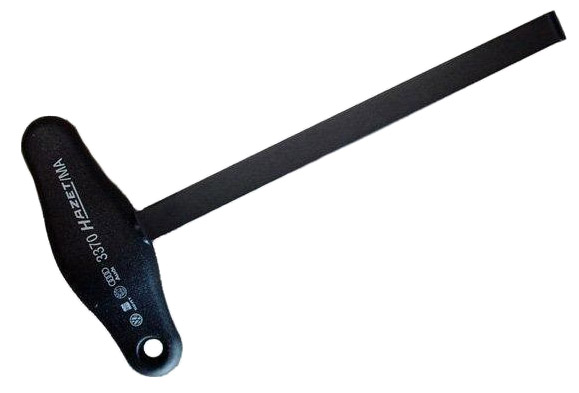

Крюк AUDI 3370 Audi A4 II (B6)
