Регулировка двери Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

1. Проверка передней двери. Проверьте зазоры в сопряжении передней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.

Проверка зазоров передней двери Audi A4

  • А — 3.5 ± 0.5 мм
  • В — 4.5 ± 0.5 мм
  • С — 0 ± 1.0 мм

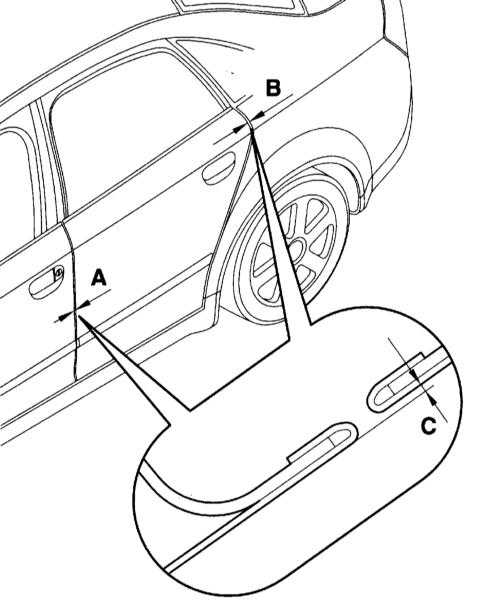

2. Проверка задней двери. Проверьте зазоры в сопряжении задней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.

Проверка задней двери Audi A4

  • А — 4.5 ± 0.5 мм
  • В — 3.5 ± 0.5 мм
  • С — 0 ± 1.0 мм

3. Для выполнения регулировки двери ослабьте винты крепления фиксатора замка.

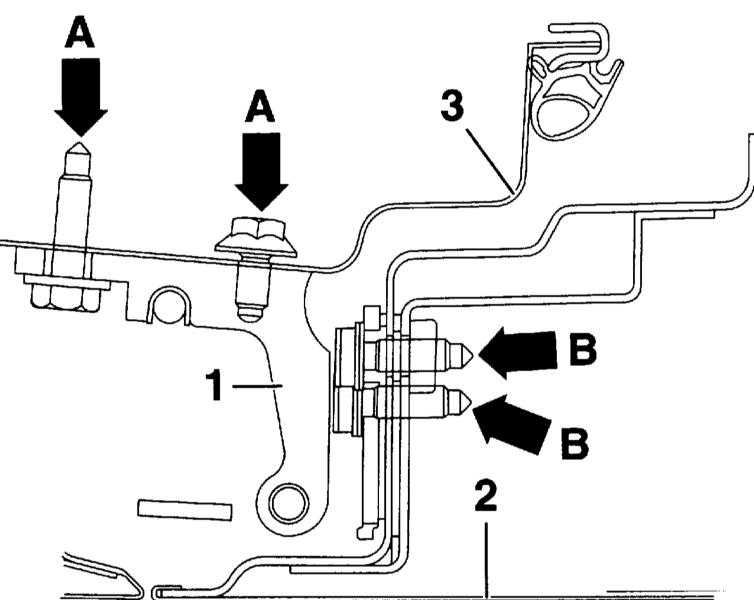

Регулировка двери Audi A4

Нижняя петля при закрытой двери.

Примечание:

К некоторым винтам крепления доступ имеется только изнутри. Для этого необходимо сначала снять нижнюю обивку на стойке А или В

4. Регулировка двери в продольном направлении: ослабьте винты крепления петель (стрелки А) к стойке А (3) (задняя дверь: стойка В так, чтобы дверь (2) с петлями (1) могла переместиться в пазах. Выставьте дверь в соответствии с заданными зазорами и затяните винты крепления петель моментом 32Нм.

Регулировка двери в поперечном направлении, 1 приём: ослабьте винты крепления петель (стрелки В) так, чтобы можно было сместить дверь (2) с петлями в пазах. Выставьте дверь так, чтобы её контур был заподлицо с прилегающими элементами кузова. Это относится прежде всего к передней части двери. В задней части дверь регулируется за счёт фиксатора замка. Винты крепления петель затяните моментом 32Нм.

Регулировка двери в поперечном направлении, 2 приём: в задней части двери регулировка осуществляется за счёт фиксатора замка (1).

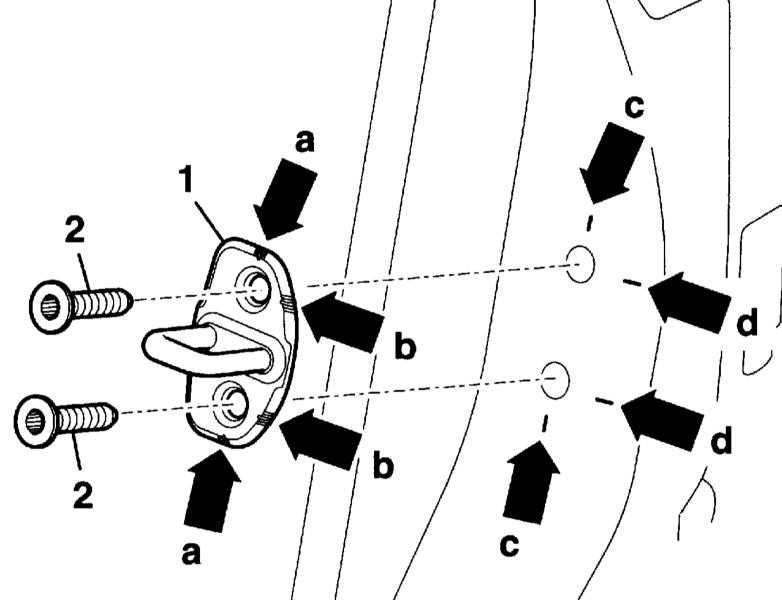

Регулировка двери Audi A4

5. Ослабьте винты (2) и сместите фиксатор замка. Отрегулируйте фиксатор так, чтобы дверь стояла немного наружу.

6. Осторожно закройте дверь так, чтобы была заподлицо с прилегающими элементами кузова, и фиксатор замка правильно заходил в замок.

7. Затяните винты крепления фиксатора замка моментом 25Нм.

Примечание:

Метки (стрелки а/с) применяются для боковой регулировки, метки (стрелки b/d) для регулировки по высоте.
