Инструменты:
- Балонный ключ
- Домкрат телескопический
- Опоры под автомобиль
- Насадка на вороток 18 мм
- Вороток под торцевую насадку
- Отвертка плоская малая
Примечания:
Вследствие автоматической самоустановки стояночного тормоза его регулировка, как правило, не требуется. Регулировка стояночного тормоза требуется только в случае замены троса, задних суппортов или тормозных дисков. Условия регулировки: Воздух из основной тормозной системы должен быть удален, тормоза должны быть исправны. Рычаг стояночного тормоза, тросы и держатели должны быть полностью установлены.
1. Пометьте стрелкой направление вращения шины. Отверните болты крепления колеса. Поднимите и установите на подставки автомобиль.
2. Снимите пепельницу и панель включения обогрева заднего сиденья, обратитесь к разделу Снятие и установка пепельницы.
3. Рассоедините все разъемы проводов.
4. Для доступа к тросам стояночного тормоза необходимо снять подлокотник. Открутите гайку в нише и вытащите подлокотник.

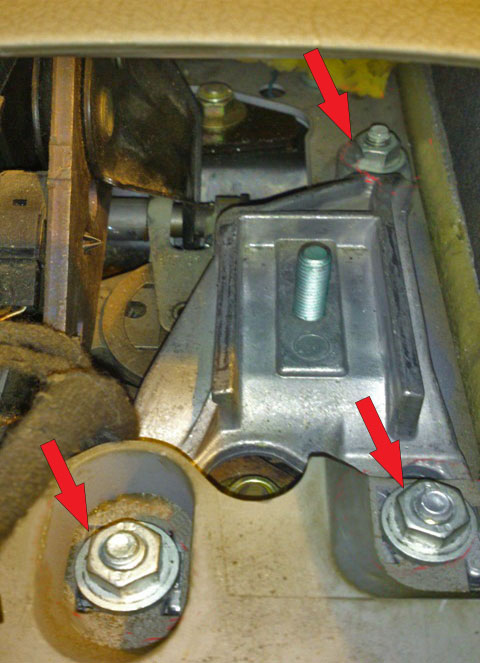

5. Демонтируйте планку-основание подлокотника. Для этого нужно выкрутить 3 гайки в нише подлокотника.

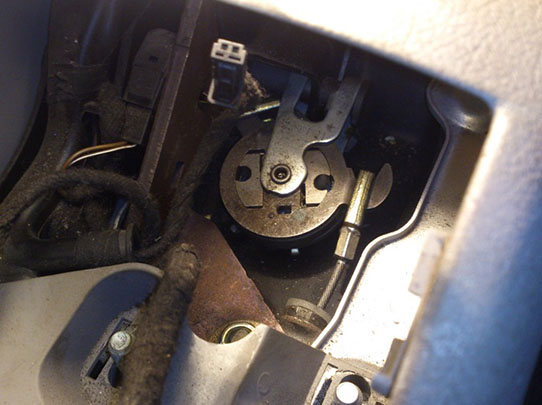

6. После снятия планки будет получен доступ к натяжному механизму стояночного тормоза. На изображении-примере показан неотрегулированный механизм. Левый трос провис, а правый натянут.
7. Вставьте в оба задних суппорта деревянные дистанционные прокладки толщиной А = 1.5 мм.
8. Нажмите сильно педаль тормоза не менее трёх раз. При этом должно ощущаться заметной сопротивление.
9. Отпустите рычаг стояночного тормоза и установите его в исходное положение.

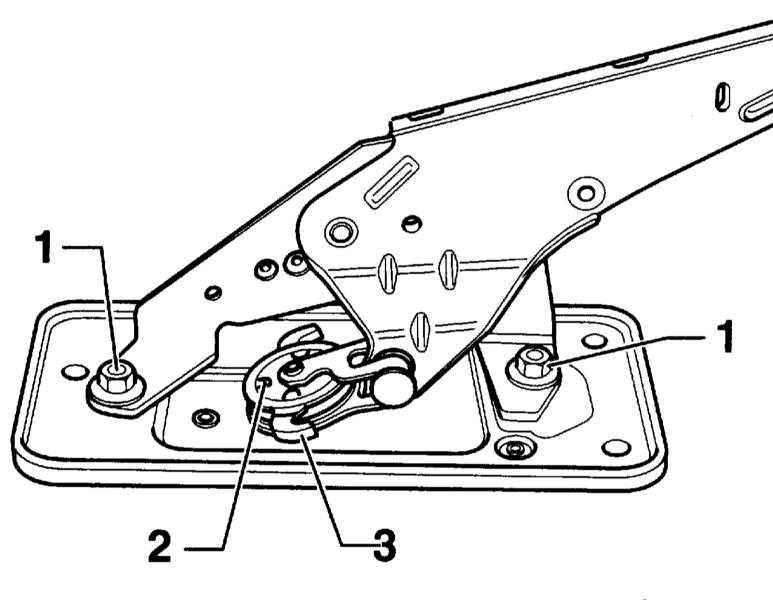

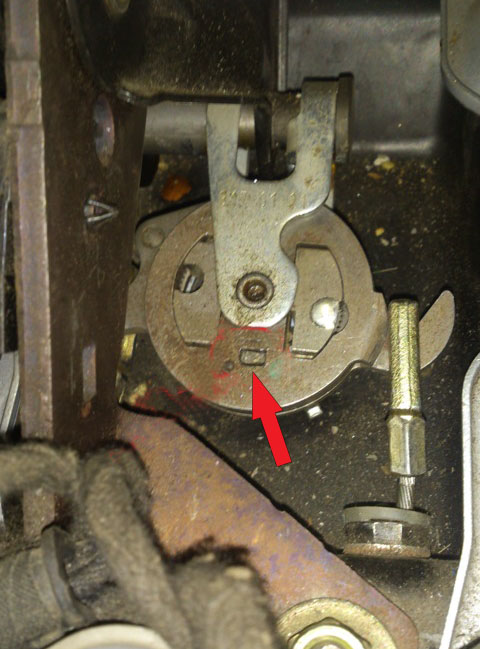

10. Нажмите кнопку разблокировки. При этом обе защелки (3) должны поймать проушины троса стояночного тормоза, а метка (2) должна показывать назад. (1) – гайка рычага стояночного тормоза.
11. Отпустите кнопку разблокировки.
12. В случае, если необходимо уравновесить натяжение тросов, то нужно вставить плоску отвертку в прямоугольное отверстие, разблокировать механизм и опустить защелки (3). Поочередно оттянуть защелки назад и отрегулировать тросы.
13. Затяните сильно рычаг стояночного тормоза не менее трёх раз.
14. Установите рычаг в исходное положение и нажмите кнопку разблокировки. При этом обе защелки должны поймать проушины троса стояночного тормоза.
15. Отпустите кнопку разблокировки, установите рычаг стояночного тормоза в исходное положение и удалите дистанционные прокладки в суппортах.

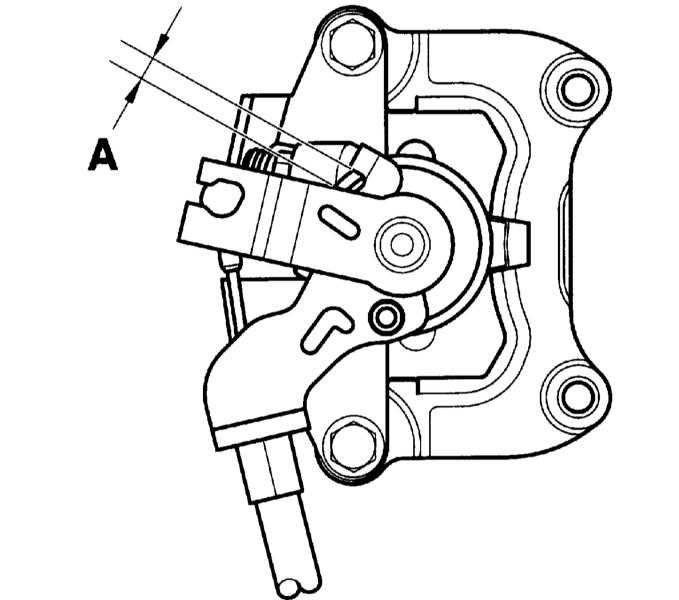

16. Проверьте с помощью щупа положение рычага у суппортов. Расстояние (А) между рычагом и упором должно составлять от 0 до 1.5 мм. Если эта величина другая, проведите регулировку стояночного тормоза.
17. Установите на место все детали в обратном порядке.
