Схема прокладки ремня привода вспомогательных агрегатов 4-цилиндрового бензинового двигателя
1 — болты;
2 — полуавтоматическое устройство натяжения зубчатого ремня;

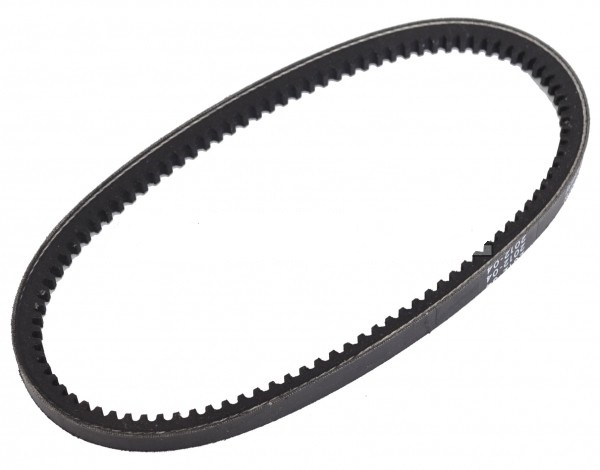

3 — клиновой ремень;
4 — болты;
5 — держатель генератора, насоса гидроусилителя руля и компрессора кондиционера;
6 — болты;
7 — генератор;
8 — винты;
9 — винт;
10 — болт;
11 — насос гидроусилителя руля;
12 — болты;
13 — компрессор кондиционера;
14 — болты;
15 — колесо коленчатого вала;
16 — болты с буртиком;
17 — направляющий ролик;
18 — специальный болт направляющего ролика.
1. Для снятия ремня привода вспомогательных агрегатов пометьте мелом или фломастером направление вращения на клиновом ремне. Изменение направления вращения уже бывшего в работе ремня может привести к его обрыву.

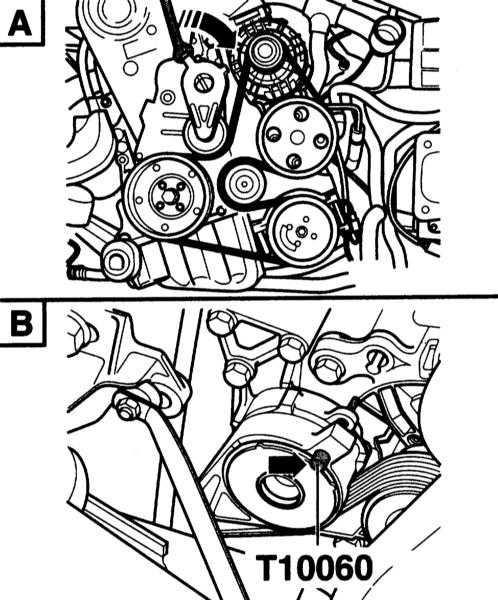

2. Наклоните устройство натяжения для ослабления клинового ремня в направлении стрелки (А).
3. Зафиксируйте устройство натяжения оправкой T10060 (В).
4. Снимите клиновой ремень.
5. Для установки проверьте, надежно ли установлены все агрегаты (генератор, компрессор, насос).
6. Наденьте клиновой ремень в соответствии с меткой направления вращения.
7. У автомобилей с кондиционером в последнюю очередь наденьте ремень на компрессор.
8. Немного наклоните устройство натяжения по направлению стрелки (В) и выньте стопорный палец (А). После этого медленно верните устройство натяжения в исходное положение. При этом проверьте, правильно ли лежит ремень на шкивах.
9. Запустите двигатель и дайте ему поработать на холостых оборотах. Визуально проверьте ремень.
