Замена заднего ремня безопасности Audi A4 B6

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 11 мм
  • Динамометрический ключ

Детали и расходники:

  • Ремень трехточечный безопасности с катушкой (VAG 8E5 857 805, VAG 8E5 857 807)
  • Направляющая ремня безопасности (VAG 8E0 857 785, VAG 8E0 857 786, VAG 8E9 857 791, VAG 8E9 857 792)

1. Для снятия заднего ремня безопасности выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Заклейте отрицательную клемму аккумуляторной батареи изоляционной лентой. Указания приведены в разделе Замена аккумуляторной батареи.

2. Седан: снимите облицовку стойки D, обратитесь к соответствующему разделу.

3. Седан: снимите полку, обратитесь к соответствующему разделу.

4. Седан: Снимите демпфирующий элемент под полкой.

5. Снимите боковую облицовку багажника/грузового отсека, обратитесь к соответствующему разделу.

6. Выверните винт (2) у устройства для сматывания ремня (1), а также болт (5) у наконечника ремня.

Замена заднего ремня безопасности Audi A4 II (B6)

7. Рассоедините разъём (7) и отсоедините кабель устройства для натяжения ремня из держателя (4). (8) – крышка защиты от шума.

8. Вытяните устройство для сматывания ремня (1) из стопорных отверстий (3) и выньте вместе с ремнём безопасности.

9. Установка выполняется в последовательности, обратной снятию. При этом следите за правильной прокладкой кабеля ремня. Затяните болты (2) и (5) моментом 55 Нм.

Предупреждение:

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

10. Снимите изолирующую ленту с отрицательного полюса аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Задняя направляющая ремня

1. Снятие задней направляющей ремня. Снимите боковую подушку заднего сиденья, обратитесь к разделу Снятие и установка заднего сиденья.

2. Снимите ремень безопасности.

3. Выньте деталь из пенопласта (4).

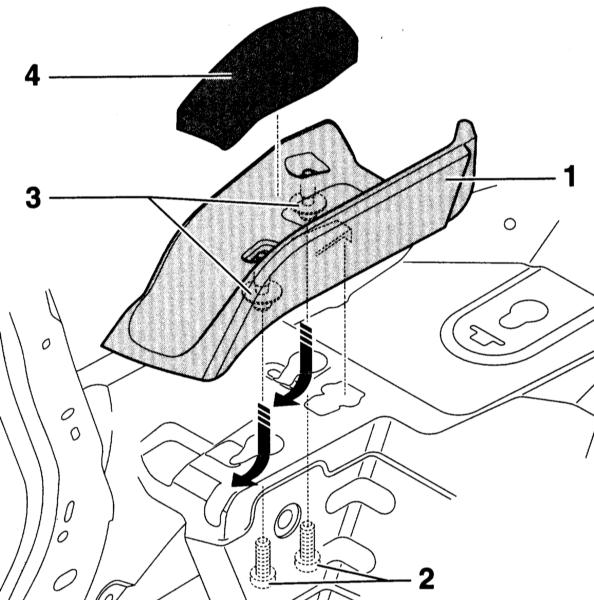

Схема задней направляющей ремня безоапсности Audi A4 II (B6)

4. Выверните 2 болта (2) и выньте направляющую ремня (1) из стопорных отверстий.

5. Установка выполняется в последовательности, обратной снятию. При этом обе шайбы (3) должны лежать над стопорными отверстиями. Направляющая для ремня должна отчётливо зафиксироваться.
