Снятие и установка комбинации приборов Hyundai ix35

Инструменты:

  • Отвертка крестовая средняя
  • Набор пластиковых монтажных лопаток

Детали и расходники:

  • Комбинация приборов (при необходимости) (94002-2S005)

Примечание:

В этой статье описано как снять панели приборов на Хендай ix35.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Снять клемму провода «минусового» вывода аккумуляторной батареи на автомобиле Hyundai ix35

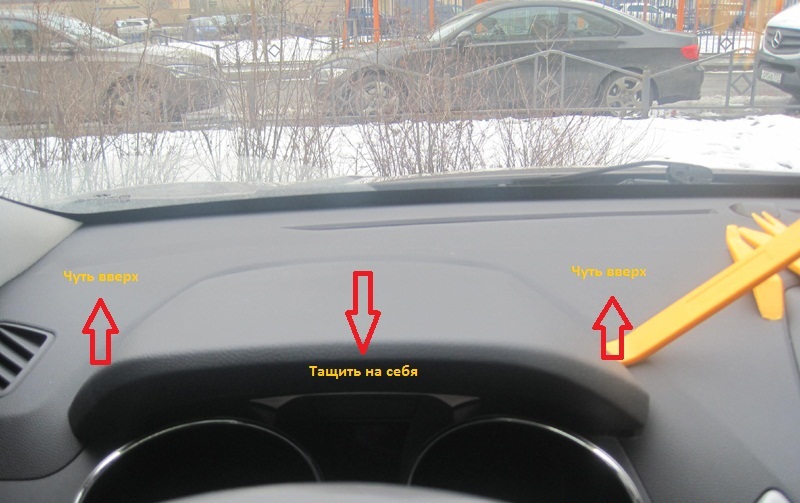

2. Подденьте монтажной лопаткой углы козырька и потяните его на себя и немного вверх.

Поддеть козырек панели приборов на автомобиле Hyundai ix35

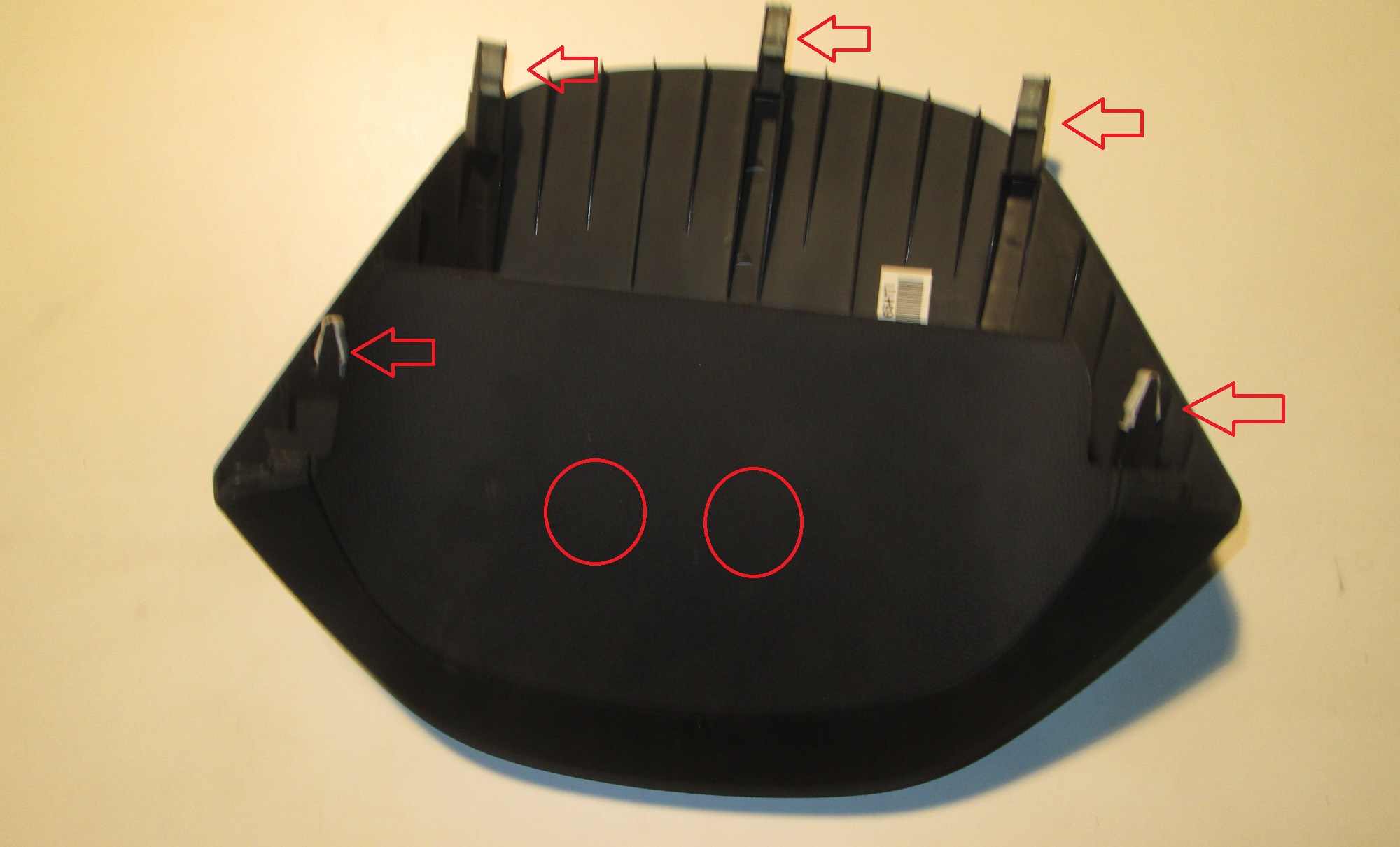

Расположение фиксаторов козырька комбинации приборов на автомобиле Hyundai ix35

Расположение фиксаторов козырька (два фиксатора размещены в середине козырька, их расположение показано красными кругами).

3. Подденьте первую часть верхнего кожуха рулевой колонки и вытащите вторую часть кожуха.

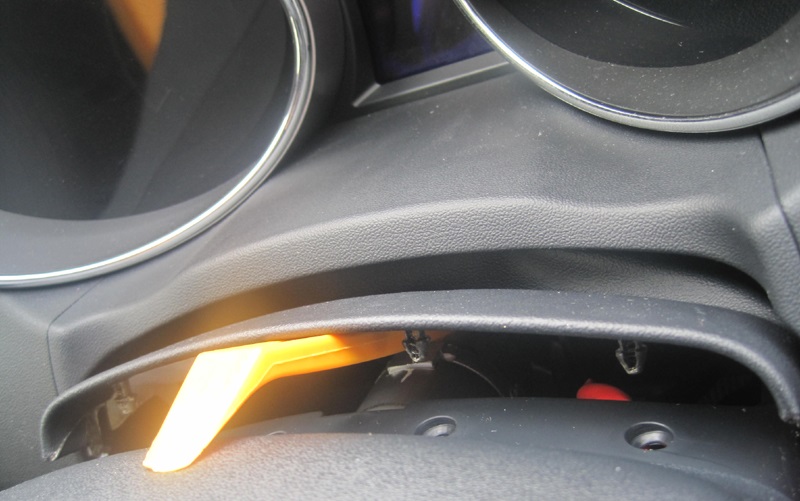

Поддеть первую часть кожуха рулевой колонки на автомобиле Hyundai ix35

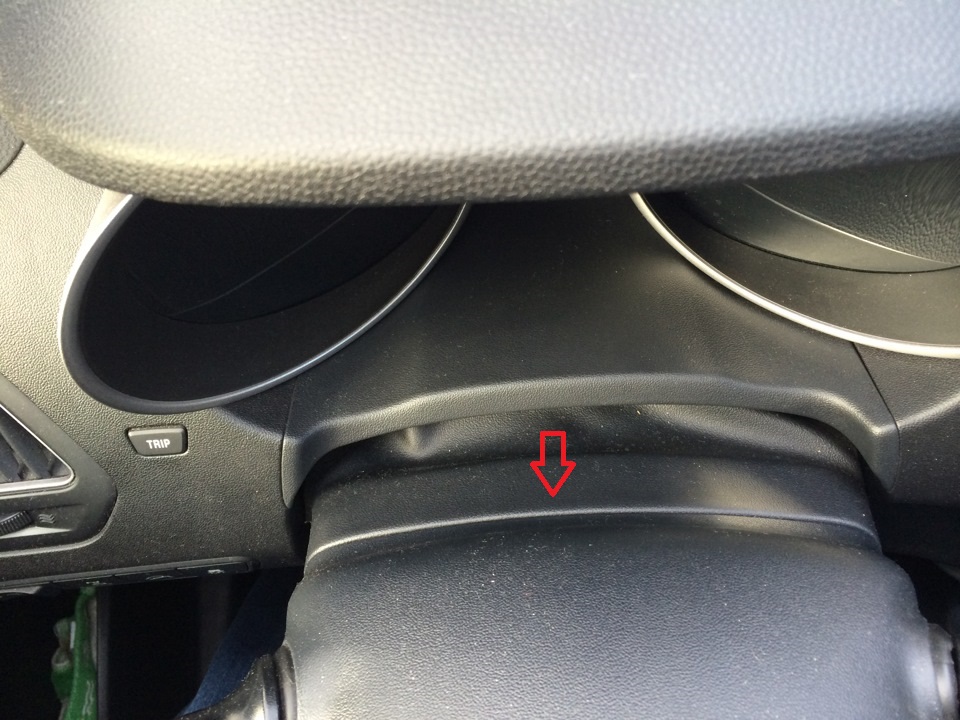

Отсоединить кожух рулевой колонки на автомобиле Hyundai ix35

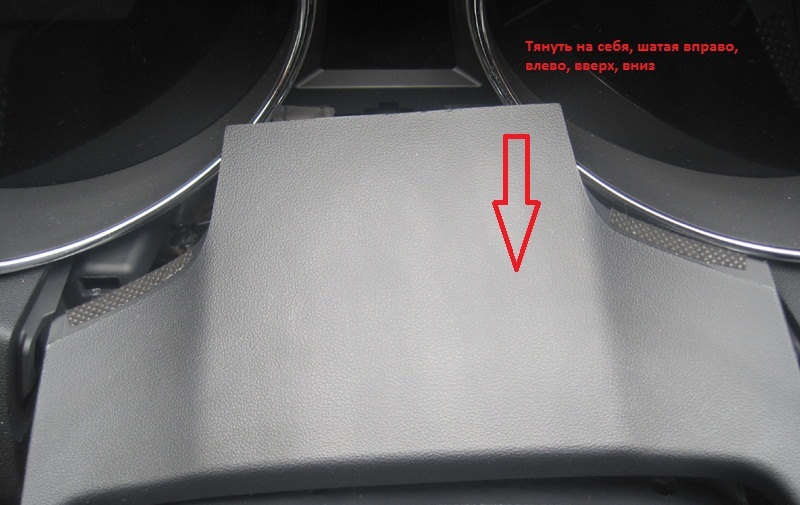

Снять вторую часть кожуха рулевой колонки на автомобиле Hyundai ix35

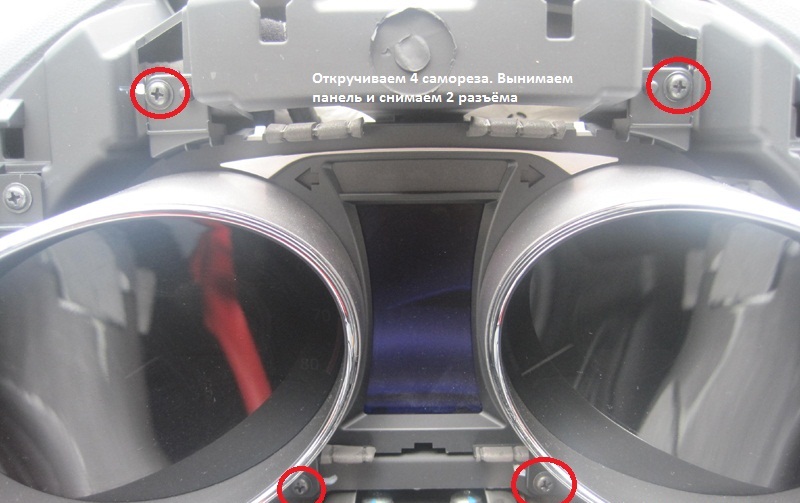

4. Открутите четыре самореза крепления комбинации приборов, отсоедините от нее две колодки проводов и снимите комбинацию приборов.

Расположение крепления комбинации приборов на автомобиле Hyundai ix35

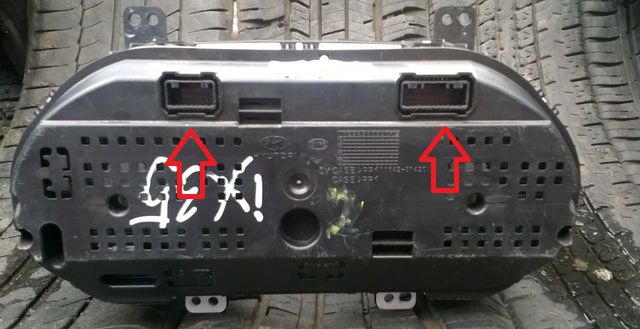

Разъемы комбинации приборов на автомобиле Hyundai ix35

Разъемы приборной панели на Хендай ix35.

Комбинация приборов 94002-2S005 на автомобиле Hyundai ix35

Приборная панель для Хендай ix35.

5. Установите приборную панель на Хендай ix35 в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
