Замена топливного фильтра Hyundai ix35

Инструменты:

  • Гаечный ключ торцевой Г-образный 8 мм
  • Гаечный ключ торцевой Г-образный 14 мм
  • Плоскогубцы
  • Отвертка крестовая средняя
  • Отвертка плоская средняя

Детали и расходники:

  • Бумажное полотенце
  • Изолента
  • Мокрая ветошь
  • Топливный фильтр (31112-3Q500)
  • Сетчатый фильтр (при необходимости) (31060-2P000)
  • Топливный насос (при необходимости) (31111-2P900)

Примечание:

В этой статье описано как произвести замену топливного фильтра, и замену фильтра грубой очистки на Хендай ix35.

1. Снимите топливный модуль, как описано в этой статье.

Снять топливный модуль на автомобиле Hyundai ix35

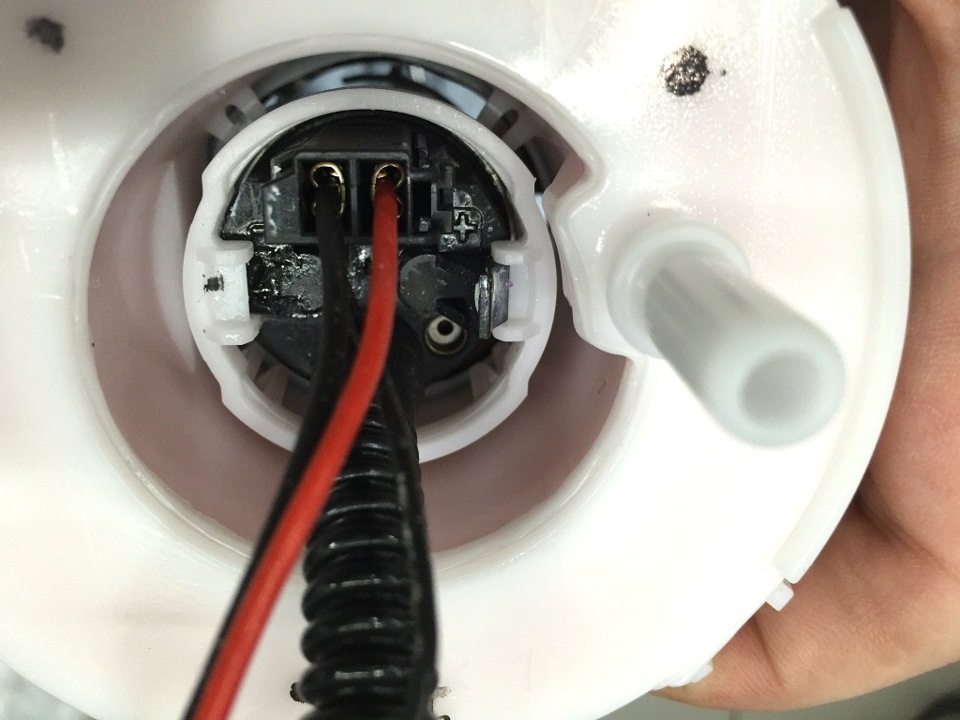

2. Отсоедините две колодки проводов от разъема крышки топливного модуля (запомните как стояли колодки).

Отсоединить колодки проводов от крышки топливного модуля на автомобиле Hyundai ix35

3. Подденьте отвёрткой пружинный фиксатор с обеих трубок (одного фиксатора не видно, его месторасположение показано красным кругом), снимите фиксаторы и обе трубки.

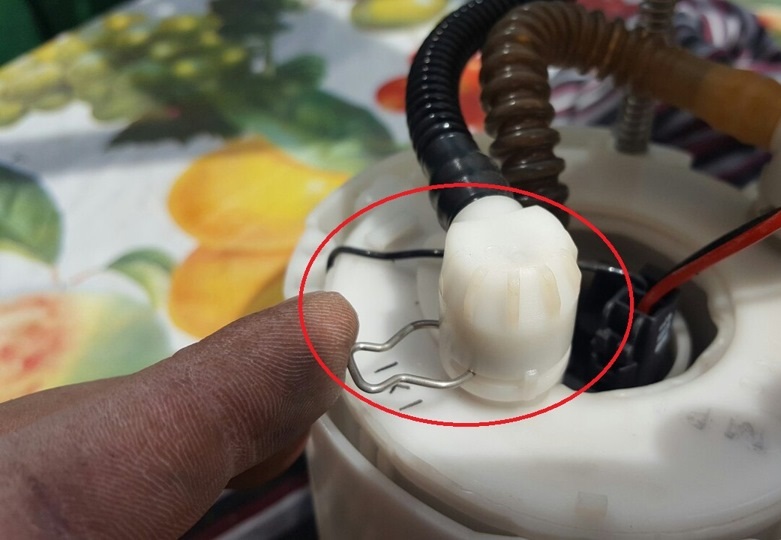

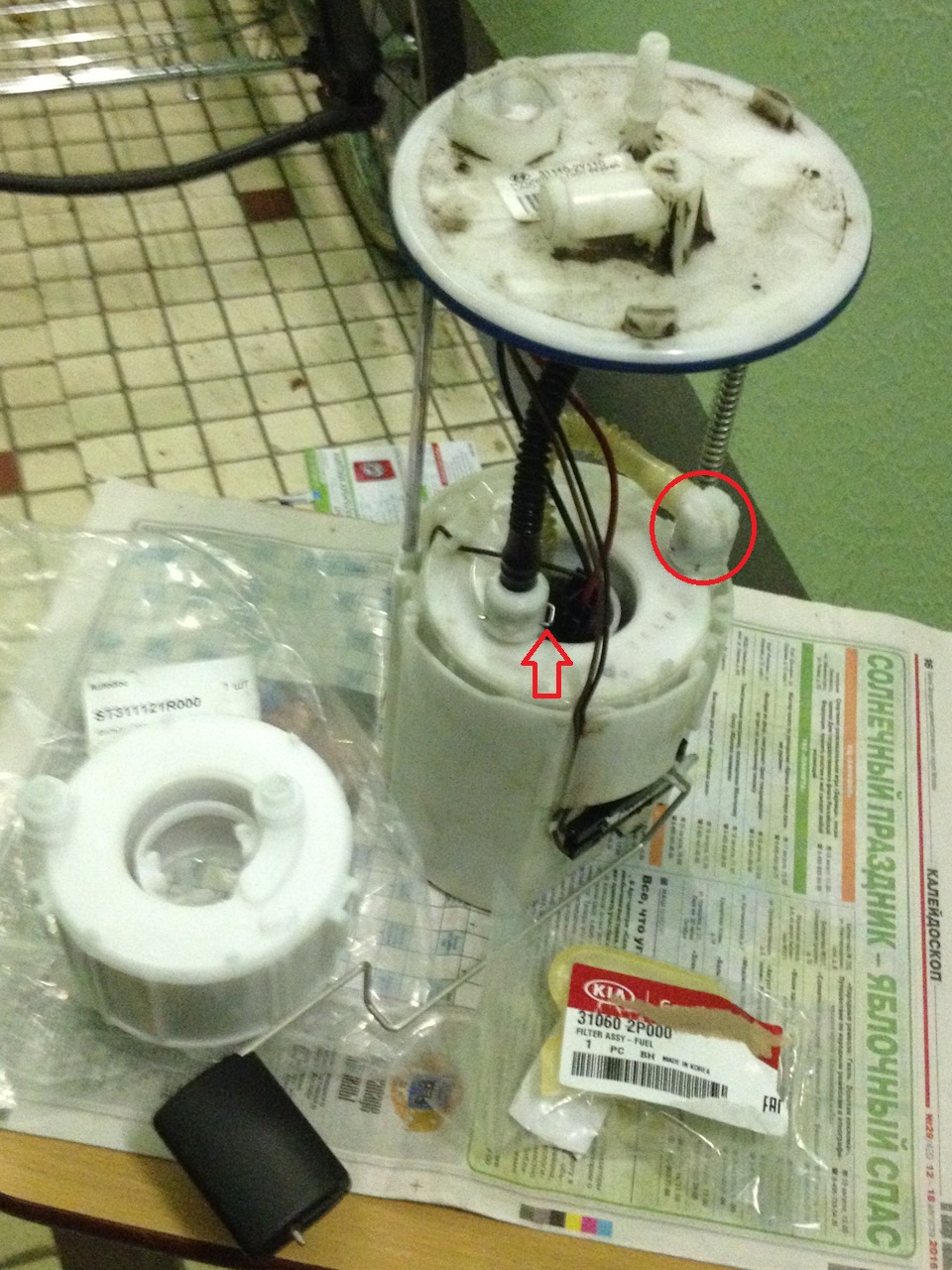

Расположение пружинного фиксатора трубок топливного модуля на автомобиле Hyundai ix35

Отсоединить пружинный фиксатор трубок топливного модуля на автомобиле Hyundai ix35

Снять шланги топливного модуля на автомобиле Hyundai ix35

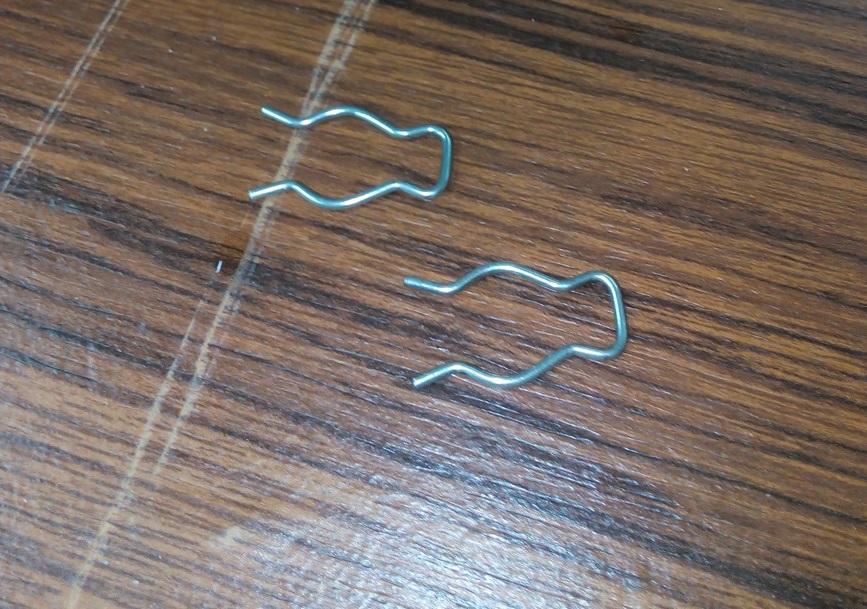

Пружинные фиксаторы шлангов топливного модуля на автомобиле Hyundai ix35

Пружинные фиксаторы.

4. Отожмите на корпусе стакана фиксаторы двух стержней крышки топливного модуля и снимите крышку.

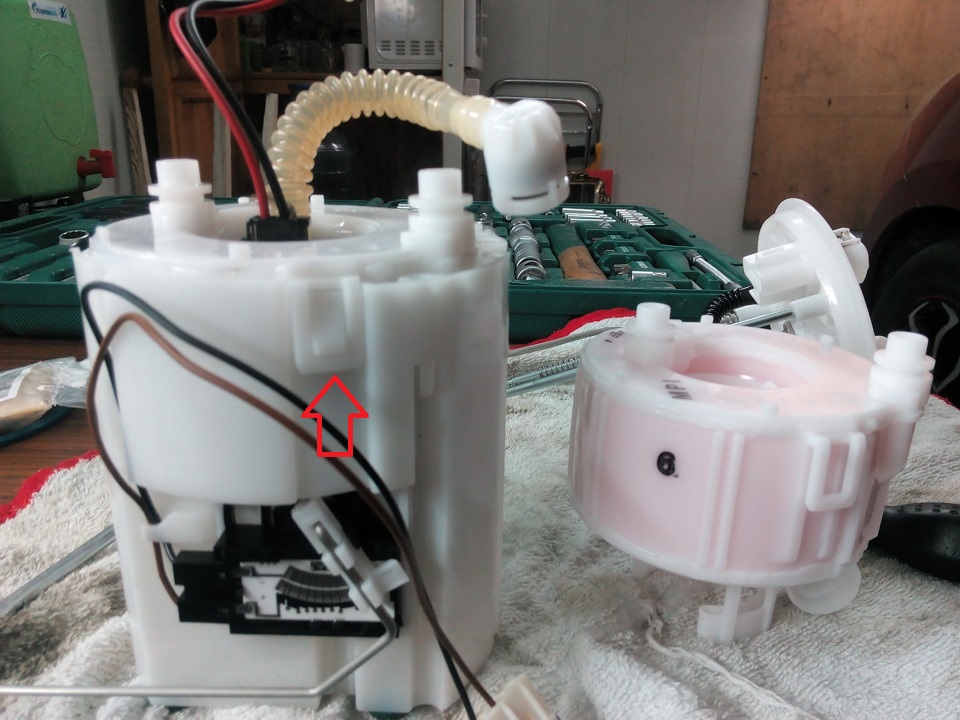

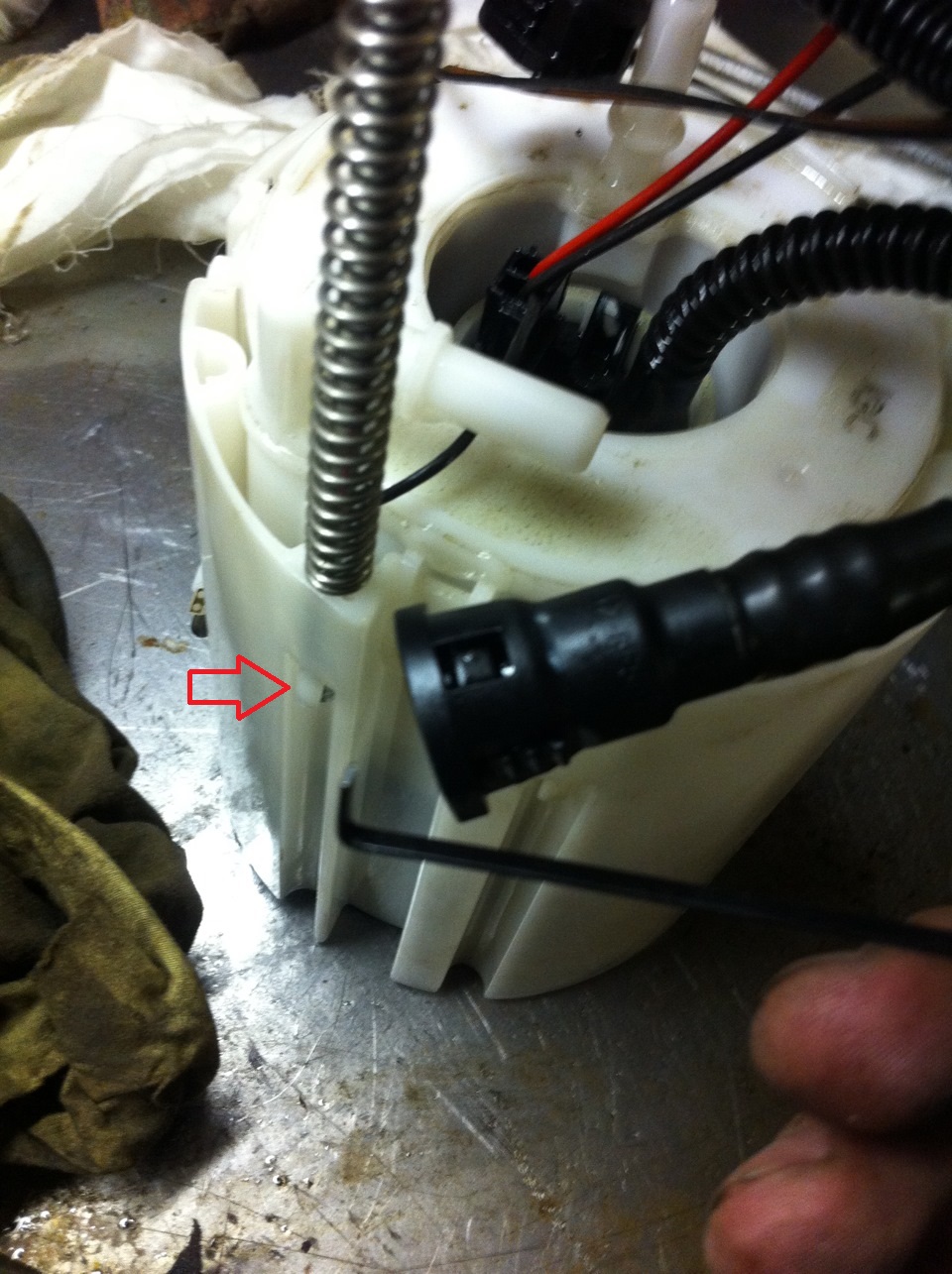

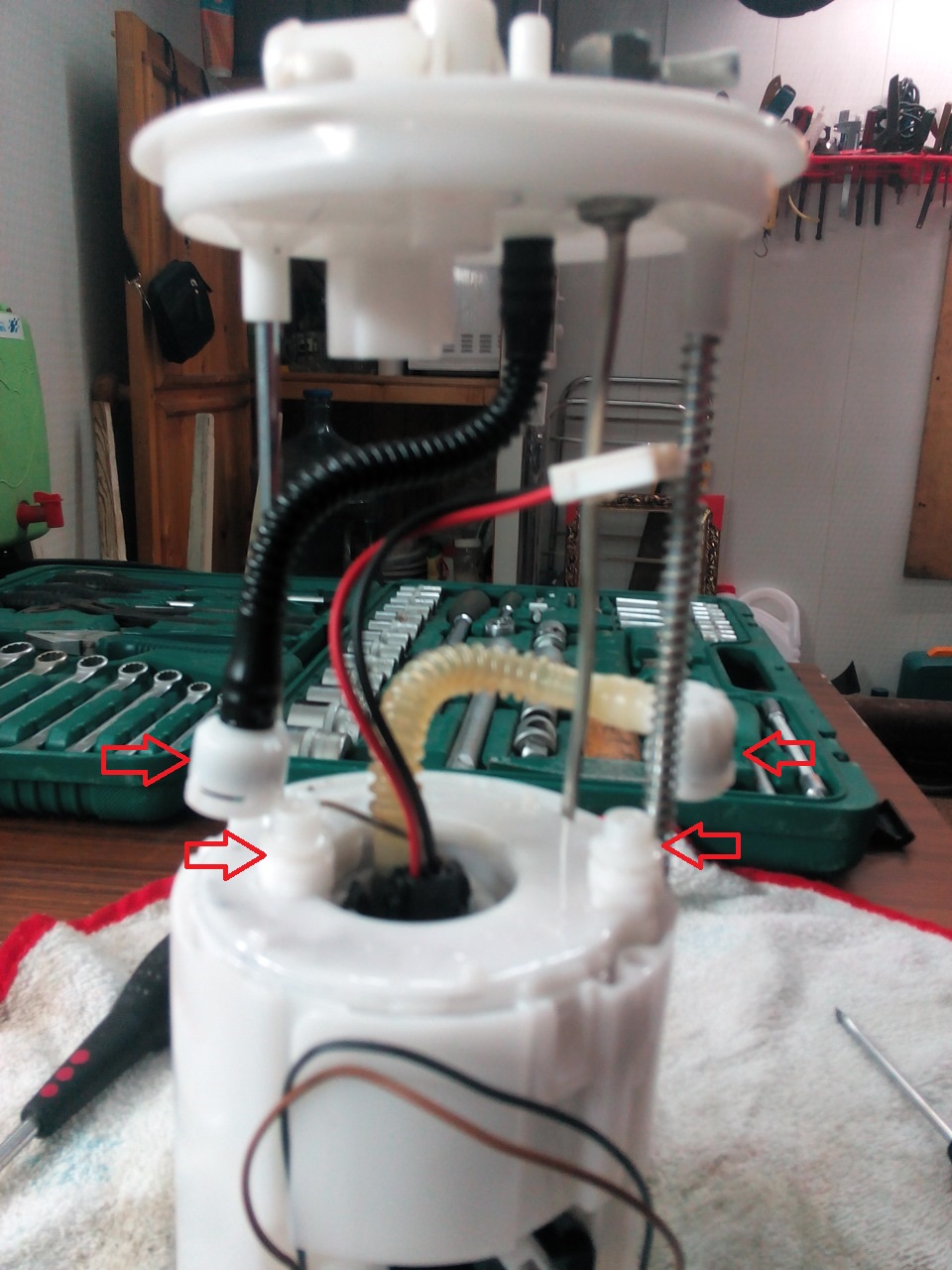

Расположение крепления стержней крышки топливного модуля на автомобиле Hyundai ix35

Отогнуть фиксатор стержня крышки топливного модуля на автомобиле Hyundai ix35

Снять крышку топливного модуля на автомобиле Hyundai ix35

Снятая крышка топливного модуля.

5. Подденьте плоской отвёрткой три фиксатора на корпусе стакана модуля и извлеките из стакана топливный фильтр (на фото видно только один фиксатор, остальные два расположены по периметру стакана модуля).

Фиксатор топливного фильтра на автомобиле Hyundai ix35

Снять топливный фильтр на автомобиле Hyundai ix35

Старый топливный фильтр на автомобиле Hyundai ix35

Снятый топливный фильтр на Хендай ix35.

Примечание:

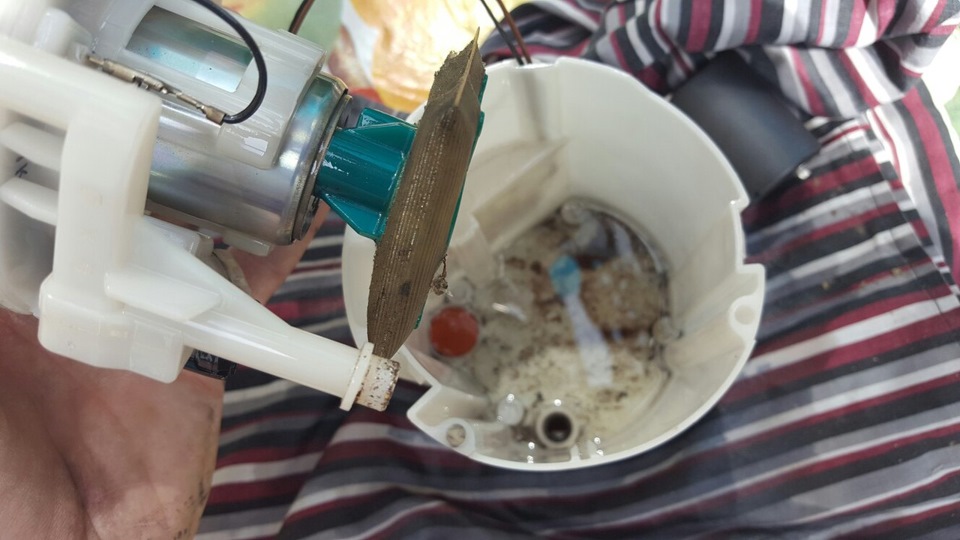

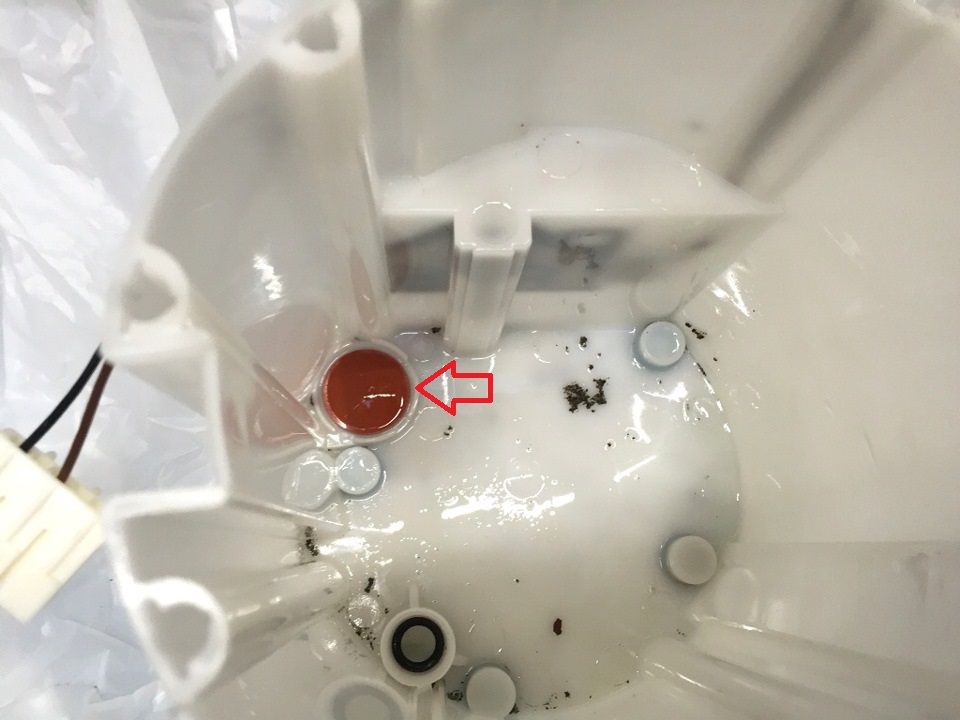

В отверстии днища стакана топливного модуля расположен резиновый клапан, препятствующий вытеканию топлива из стакана.

Резиновый клапан препятствующий вытеканию топлива из стакана на автомобиле Hyundai ix35

Резиновый клапан.

6. Подденьте плоской отвёрткой фиксаторы регулятора давления топлива и трубки слива топлива.

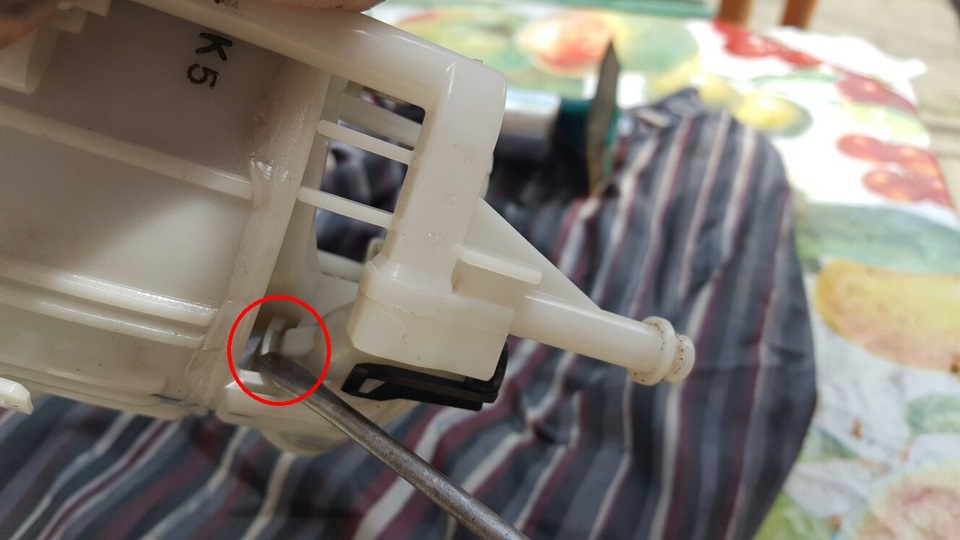

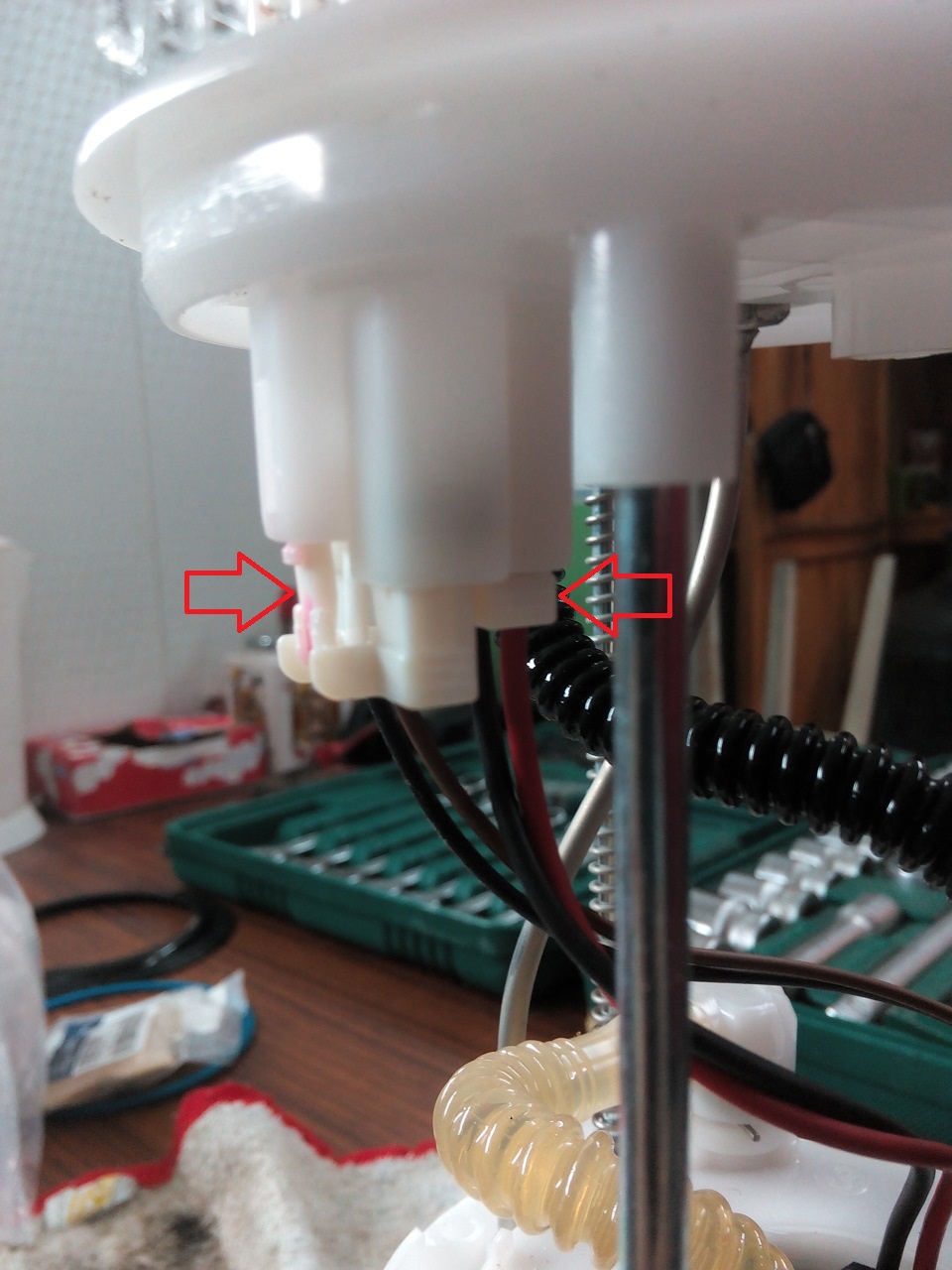

Поддеть фиксатор регулятора давления топлива на автомобиле Hyundai ix35

Отсоединить фиксатор регулятора давления топлива на автомобиле Hyundai ix35

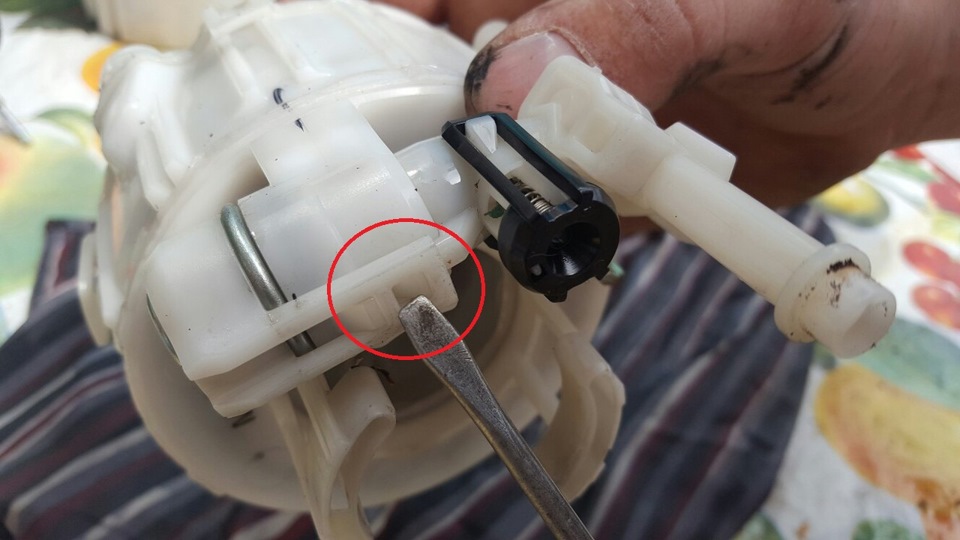

Поддеть второй фиксатор давления топлива  на автомобиле Hyundai ix35

7. Снимите регулятор давления топлива и снимите трубку слива топлива. Обратите внимание чтобы на месте были все уплотнительные кольца регулятора давления (большое и маленькое).

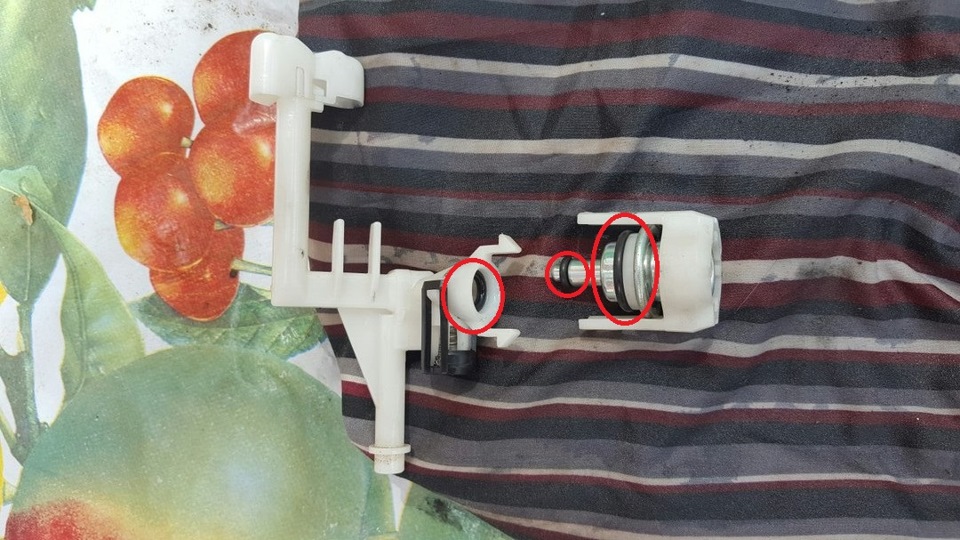

Уплотнительные кольца регулятора давления на автомобиле Hyundai ix35

Трубка слива топлива и регулятор давления топлива на Хендай ix35.

8. Отожмите два фиксатора топливного насоса и снимите насос с сетчатым фильтром.

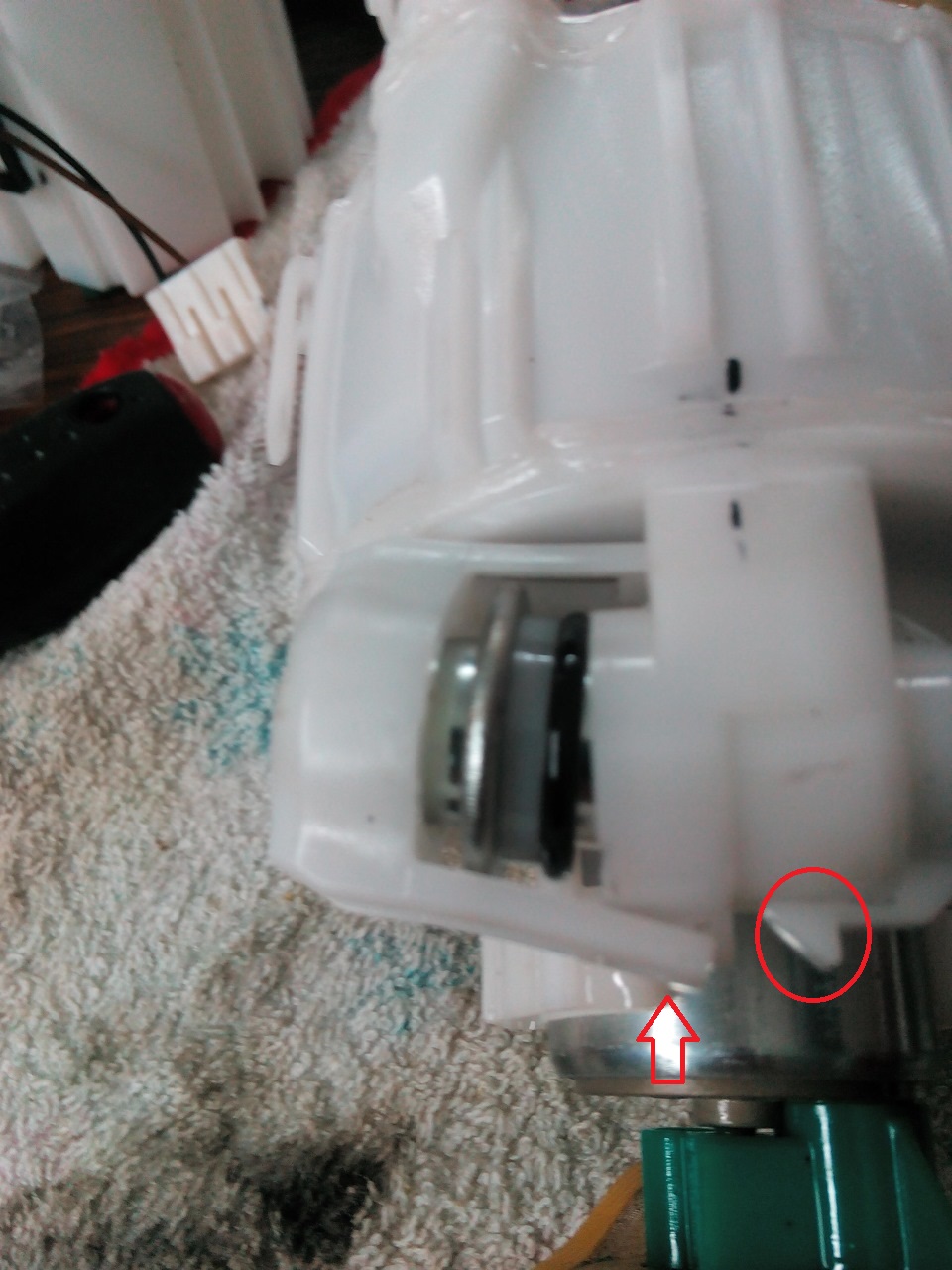

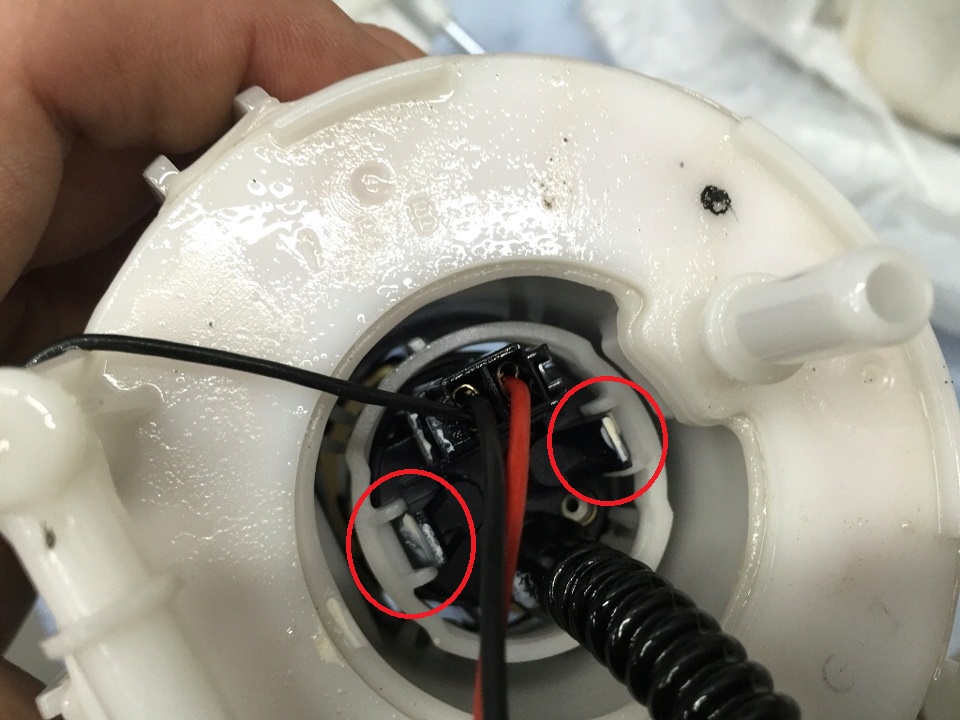

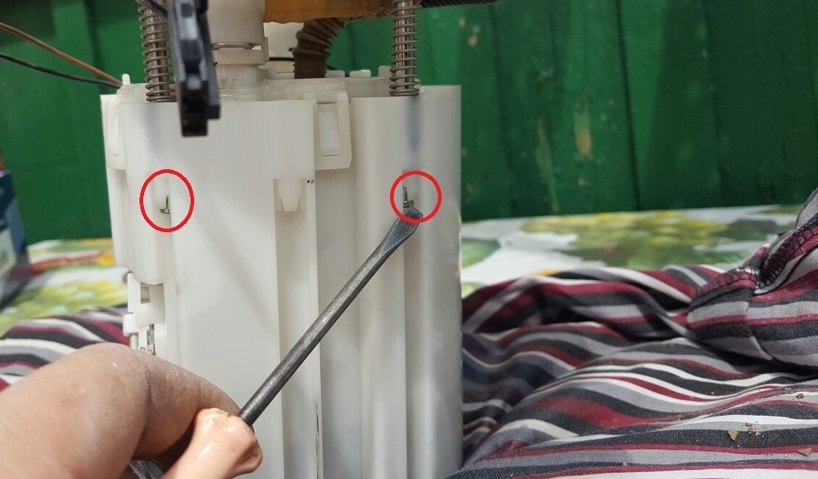

Расположение фиксаторов топливного насоса на автомобиле Hyundai ix35

Отжать фиксаторы топливного насоса на автомобиле Hyundai ix35

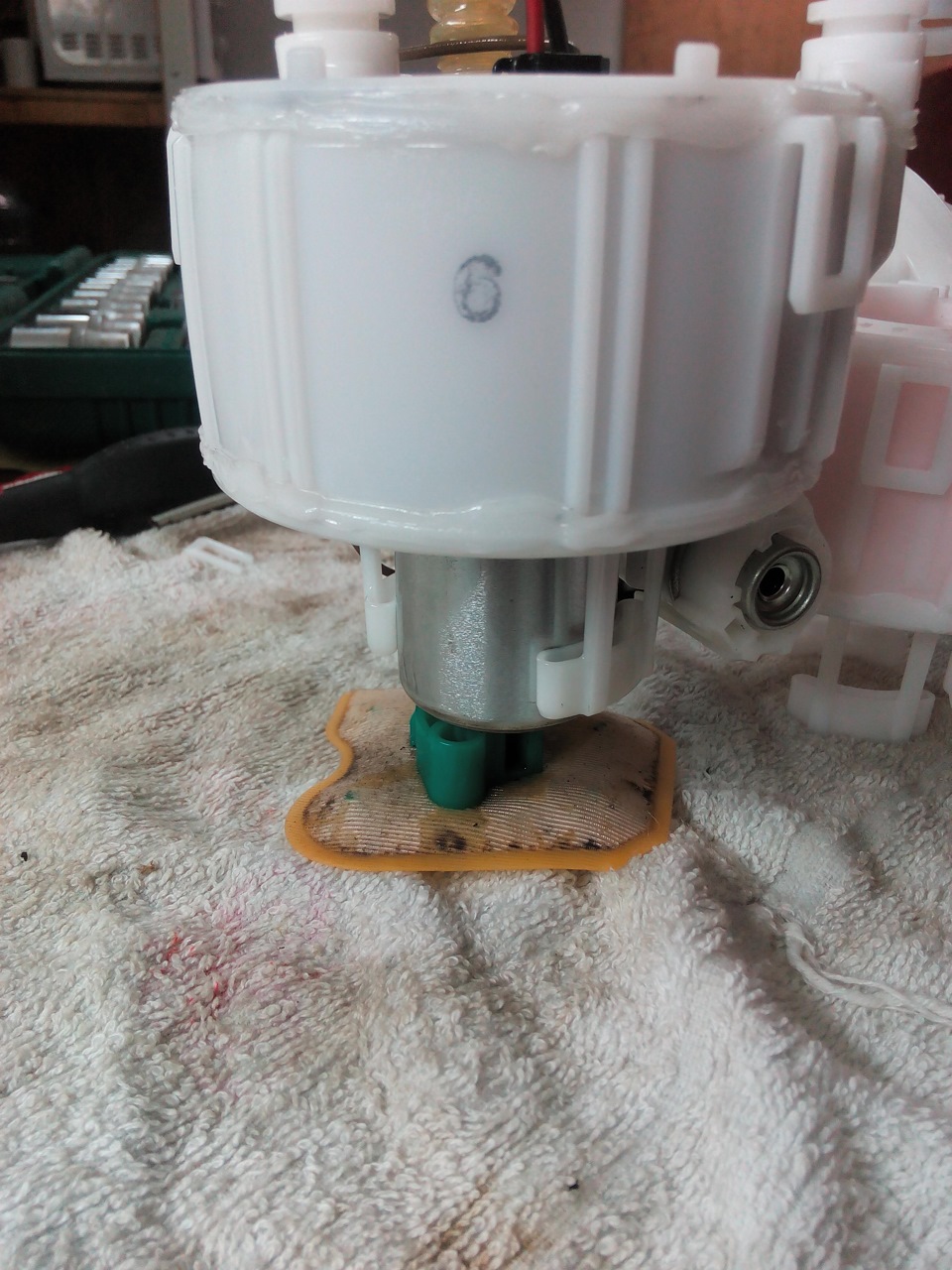

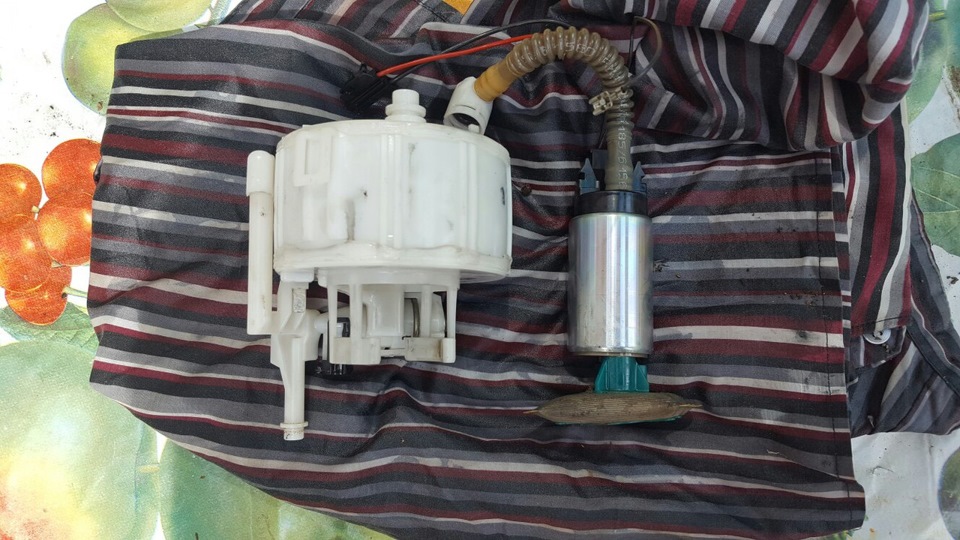

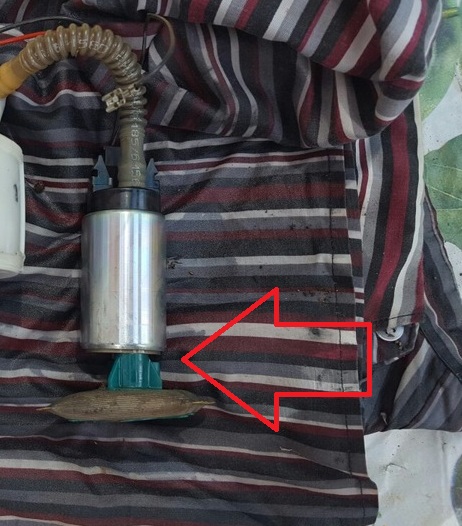

Топливный насос 31111-2P900 с сетчатым фильтром на автомобиле Hyundai ix35

Топливный насос с сетчатым фильтром.

9. Подденьте плоской отвёрткой стопорную шайбу и снимите сетчатый фильтр с патрубка насоса.

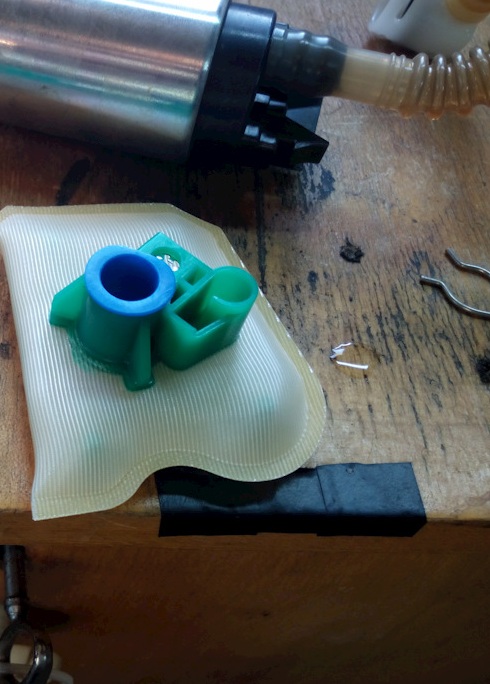

Снять сетчатый фильтр на автомобиле Hyundai ix35

Сетчатый фильтр 31060-2P000 на автомобиле Hyundai ix35

Фильтр грубой очистки (сетчатый) на Хендай ix35.

ПОЛЕЗНЫЕ СОВЕТЫ:

Чтобы снять гофрированную трубку с патрубка насоса, полейте на нее горячую воду.

10. Установите все детали на новый топливный фильтр, проверьте чтобы вы достали все резиновые кольца из старого фильтра, и установили их на новый фильтр.

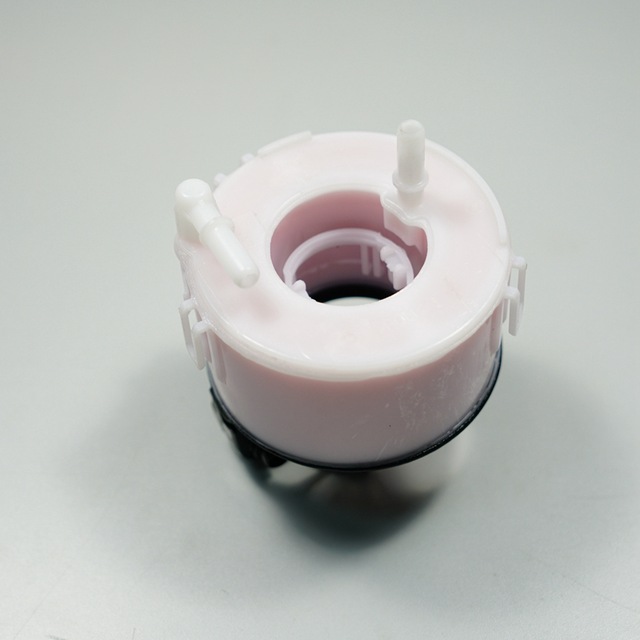

Установить топливный фильтр 31112-3Q500 на автомобиле Hyundai ix35

Новый топливный фильтр.

11. Установите все снятые детали в порядке, обратном снятию.
