Регулировка хода рычага стояночного тормоза (ручника) Hyundai ix35

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
3 - 6 часов
Автосервисы рядом

Инструменты:

  • Противооткатный упор (башмак)
  • Домкрат винтовой
  • Опорные стойки
  • Монтажная лопатка
  • Отвертка крестовая средняя
  • Гаечный ключ рожковый 12 мм

Примечание:

В статье описано как подтянуть трос ручника на Хендай ix35.

Поднимите ручник вверх до упора, при этом вы должны услышать 4 или 6 щелчков ручника на Хендай ix35.

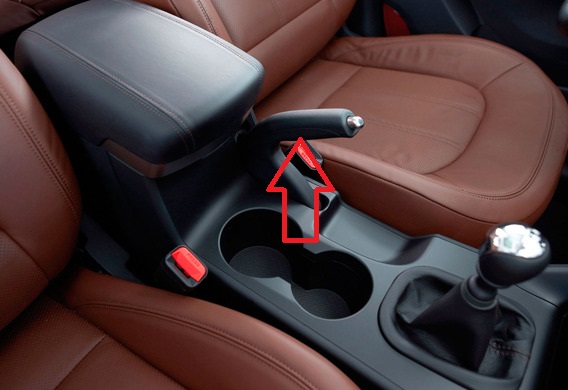

Подтянуть ручник на автомобиле Hyundai ix35

Рычаг стояночного тормоза.

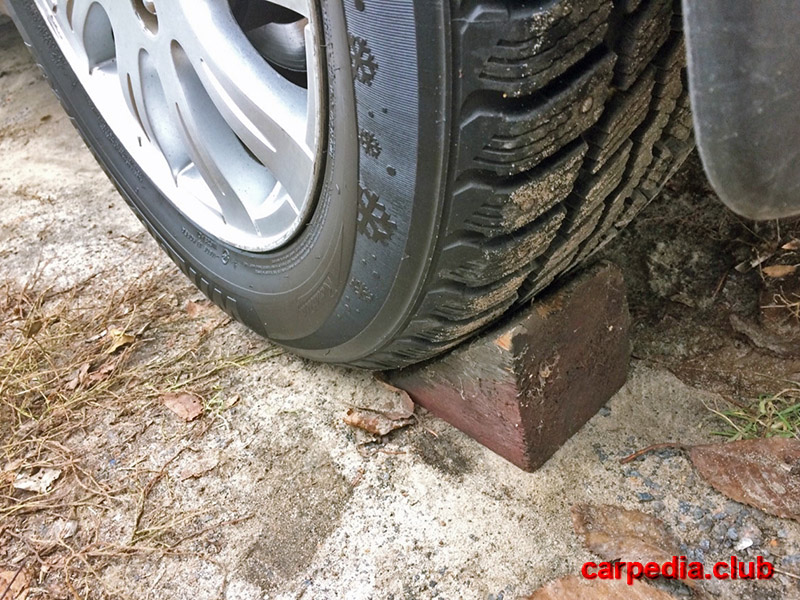

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»), установите противооткатные упоры («башмаки») под передние колеса.

Установить противооткатные упоры «башмаки» под передние колеса на автомобиле Hyundai ix35

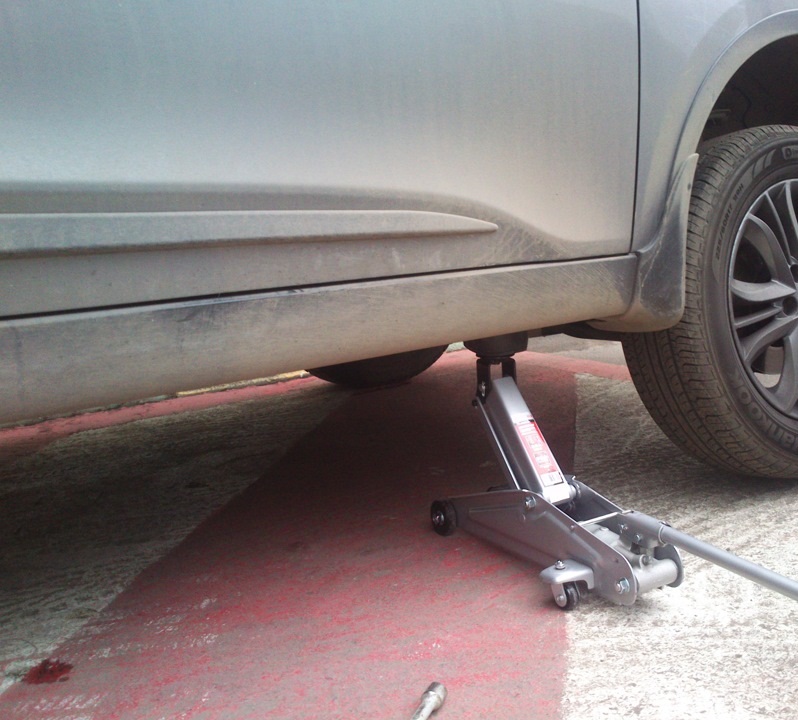

2. Поднимите и установите заднюю часть автомобиля на опоры.

Установить на опоры заднюю часть на автомобиле Hyundai ix35

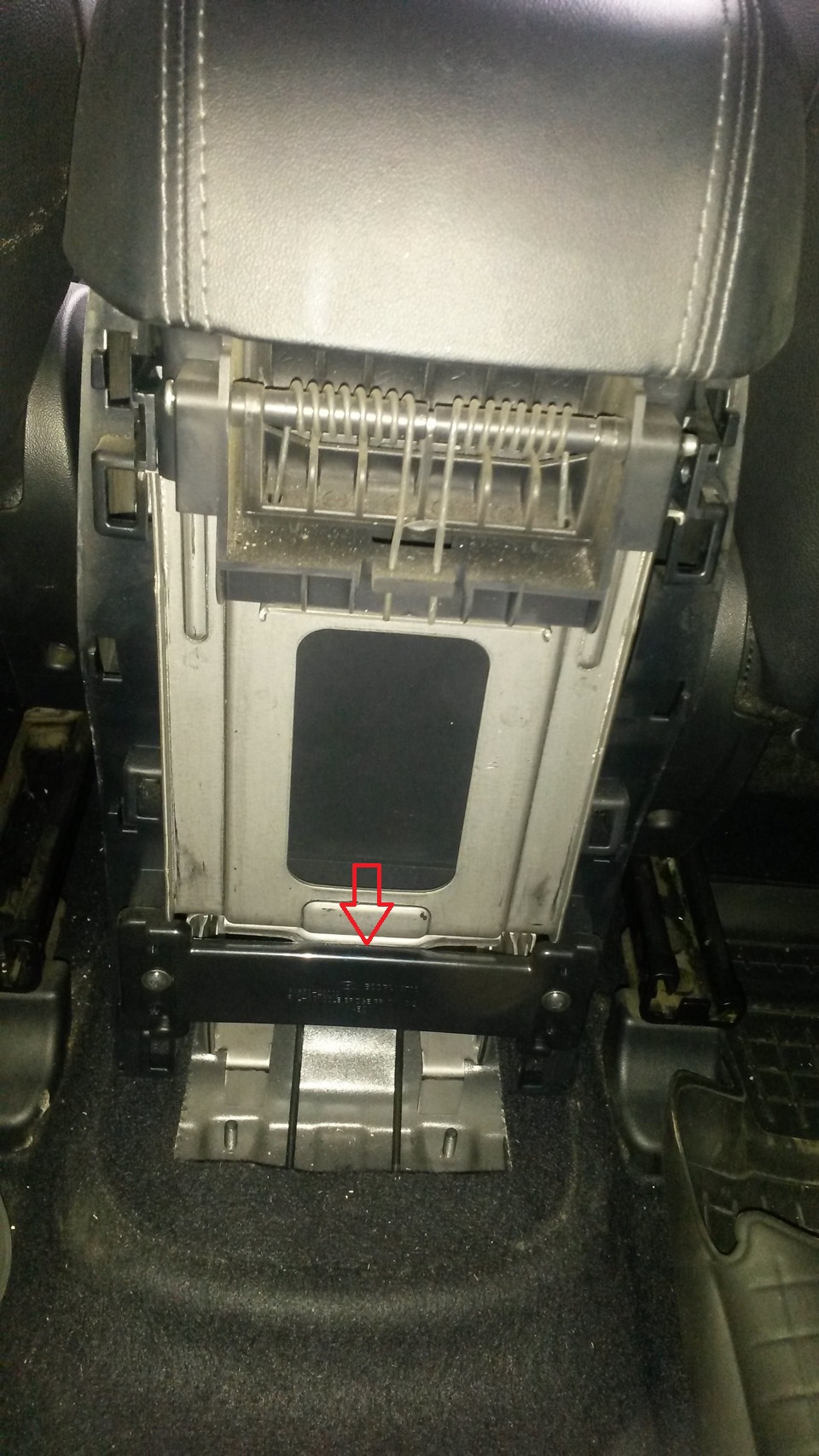

3. Аккуратно подденьте заднюю крышку напольной консоли, и снимите крышку преодолевая сопротивление шести фиксаторов.

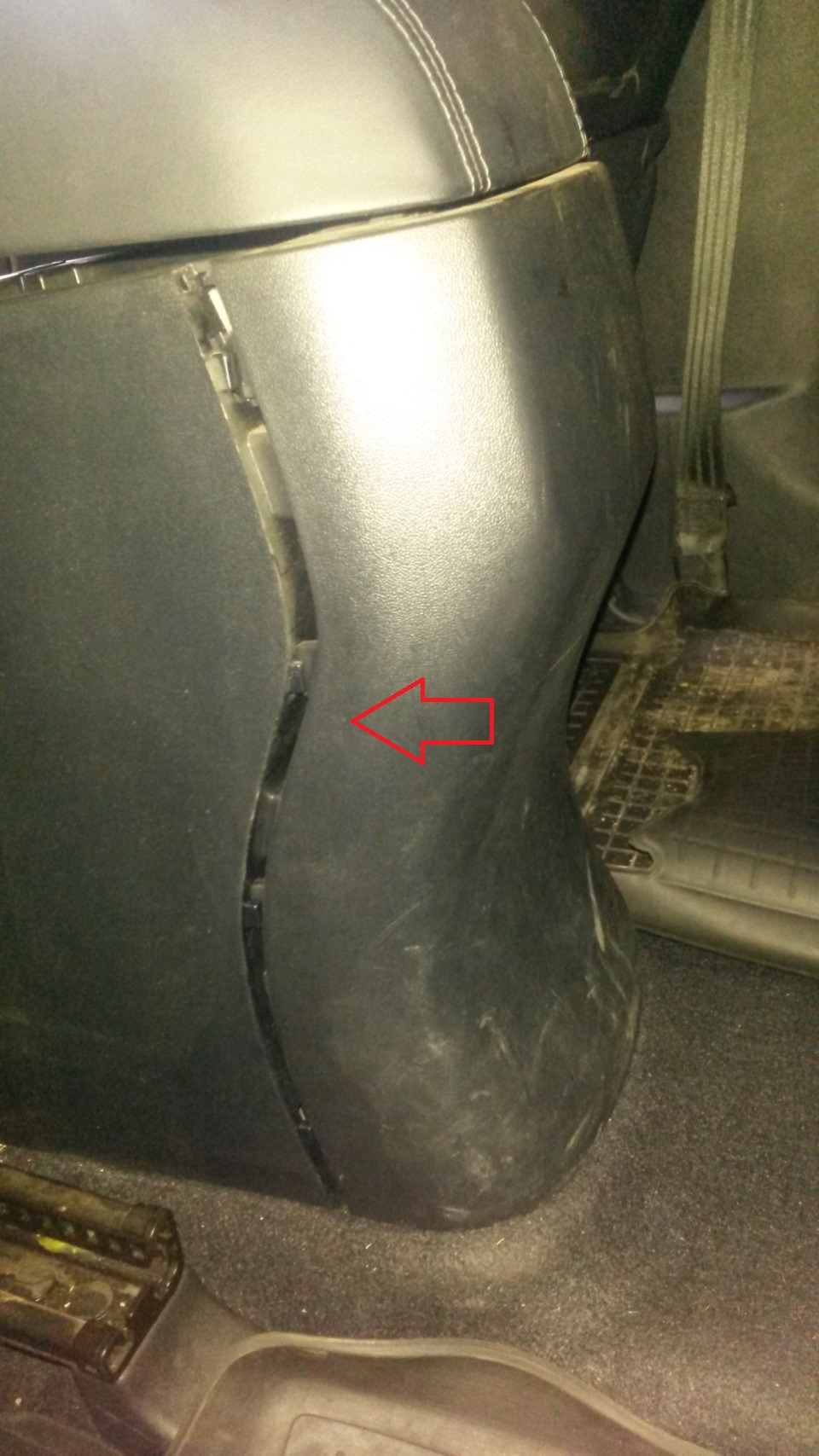

Поддеть заднюю крышку подлокотника на автомобиле Hyundai ix35

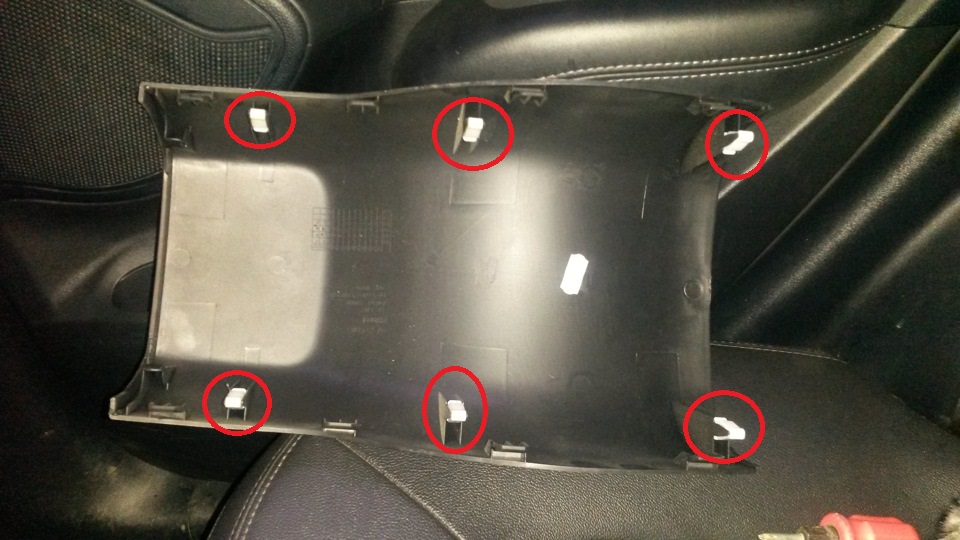

Расположение фиксаторов задней крышки подлокотника на автомобиле Hyundai ix35

Примечание:

Поддевать крышку лучше пластмассовым предметом, например монтажной лопаткой, чтобы не поцарапать пластик.

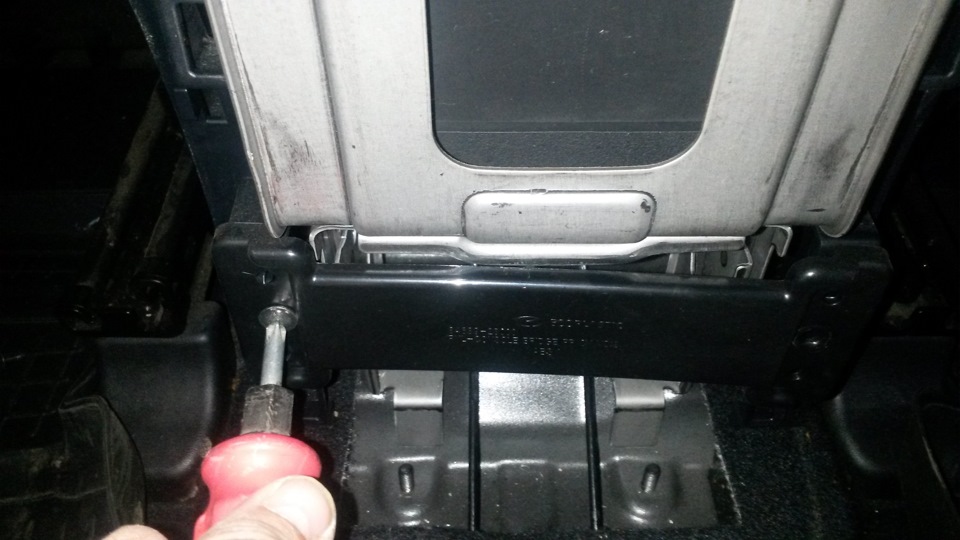

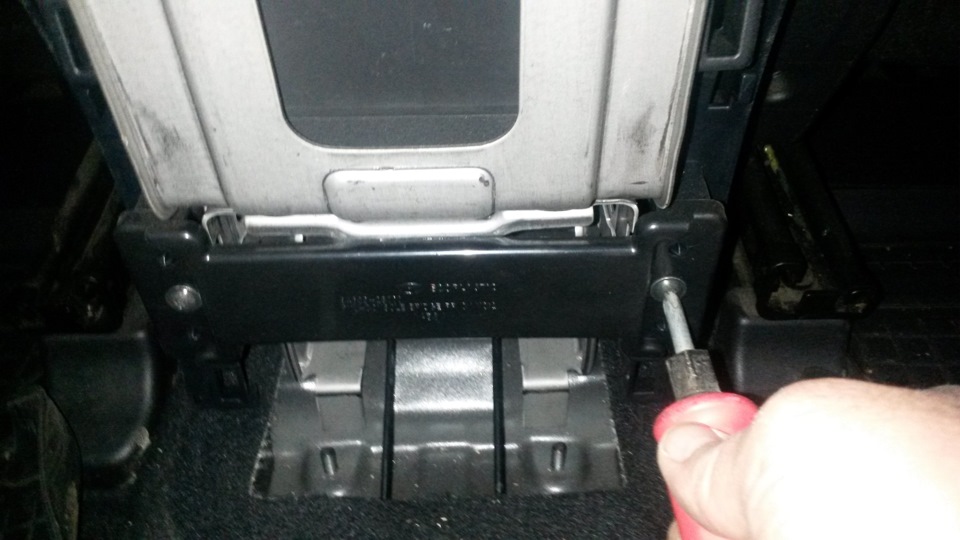

4. Открутите маленькую пластину, и снимите её.

Расположение пластины регулировки стояночного тормоза на автомобиле Hyundai ix35

Открутить пластину регулировки стояночного тормоза на автомобиле Hyundai ix35

Открутить пластину регулировки стояночного тормоза на автомобиле Hyundai ix35

Снять пластину регулировки стояночного тормоза на автомобиле Hyundai ix35

5. Отрегулируйте ход рычага стояночного тормоза вращением регулировочной гайки.

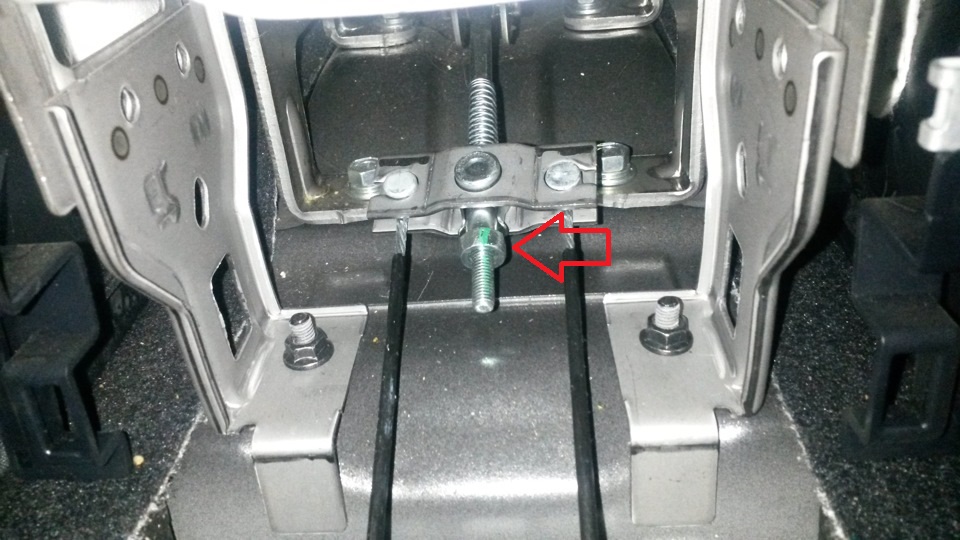

Расположение гайки регулировки стояночного тормоза на автомобиле Hyundai ix35

Регулировочная гайка на Хендай ix35.

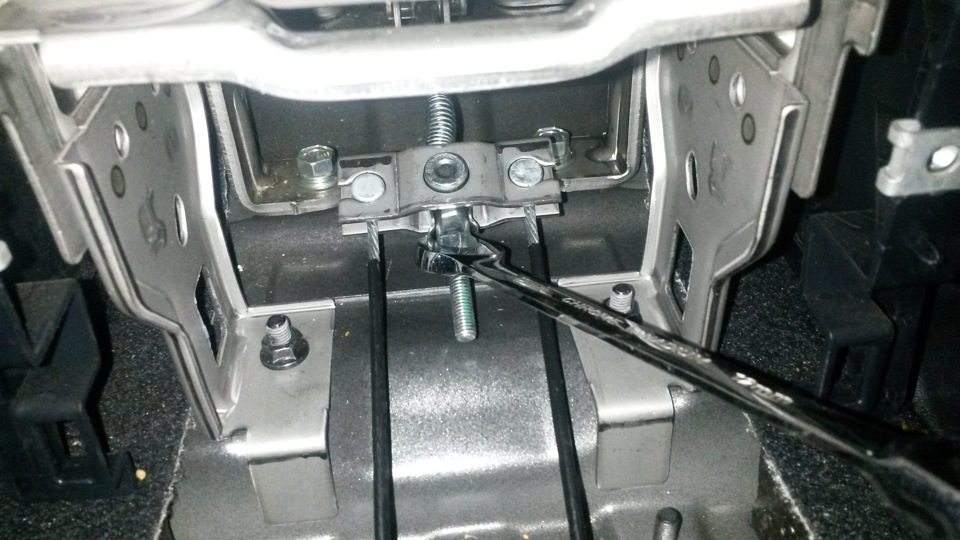

Отрегулировать ручник на автомобиле Hyundai ix35

Примечание:

Есть еще регулировочные винты в отверстиях, в задних тормозных дисках, но туда лезть не надо, они используются только после замены колодок ручника.

6. Опустите рычаг стояночного тормоза и проверьте легкость вращения задних колес. Они должны вращаться равномерно, без рывков. При необходимости отрегулируйте еще раз.

Опустить ручник и проверить затяжку ручнику на автомобиле Hyundai ix35

7. Установите все снятые детали в порядке, обратном снятию.
