Замена тормозных колодок тормозных механизмов передних колес Hyundai ix35

Инструменты:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой
  • Гаечный ключ рожковый 14 мм
  • Отвертка плоская средняя
  • Щетка металлическая
  • Приспособление для утапливания тормозных суппортов (09581-11000)

Детали и расходники:

  • Шприц
  • Проволока
  • Тормозная жидкости (типа DOT-4, при необходимости)
  • Передние тормозные колодки (58101-2SA00)

Штатные тормозные колодки передних колес 58101-2SA00 на автомобиле Hyundai ix35

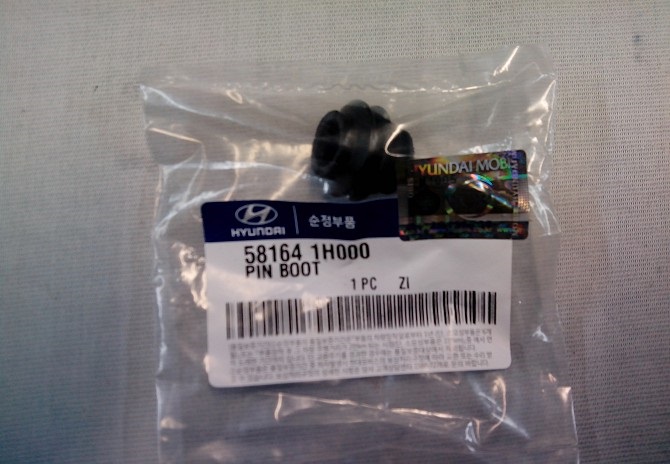

  • Защитные чехлы направляющих пальцев (при необходимости) (58164-1H000)

Защитные чехлы направляющих пальцев 58164-1H000 на автомобиле Hyundai ix35

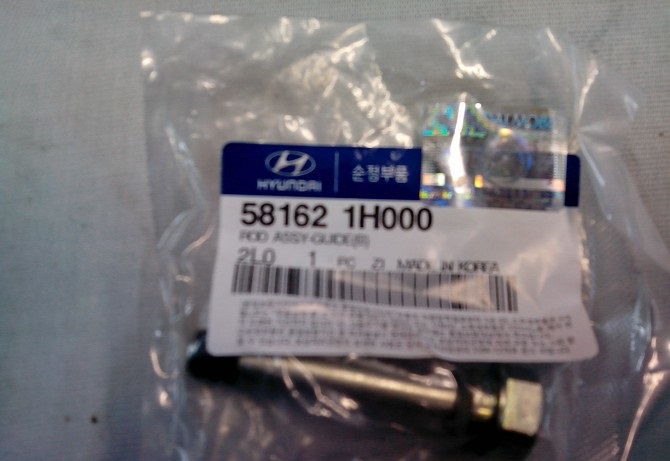

  • Верхний направляющий палец переднего колеса (при необходимости) (58162-1H000)

Верхний направляющий палец переднего колеса 58162-1H000 на автомобиле Hyundai ix35

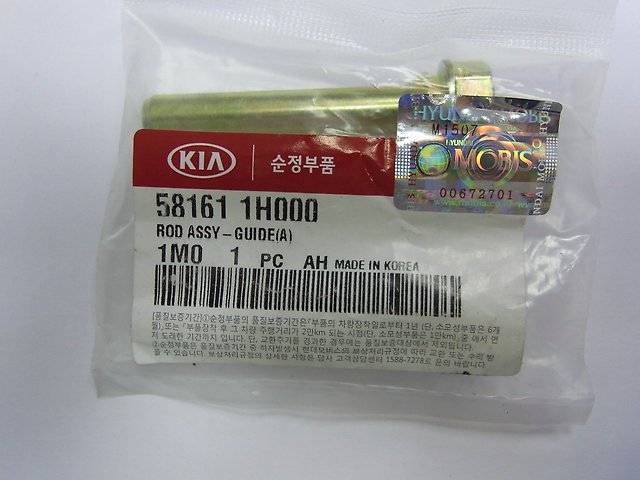

  • Нижний направляющий палец переднего колеса (при необходимости) (58161-1H000)

Нижний направляющий палец переднего колеса 58161-1H000 на автомобиле Hyundai ix35

  • Смазка для направляющих пальцев

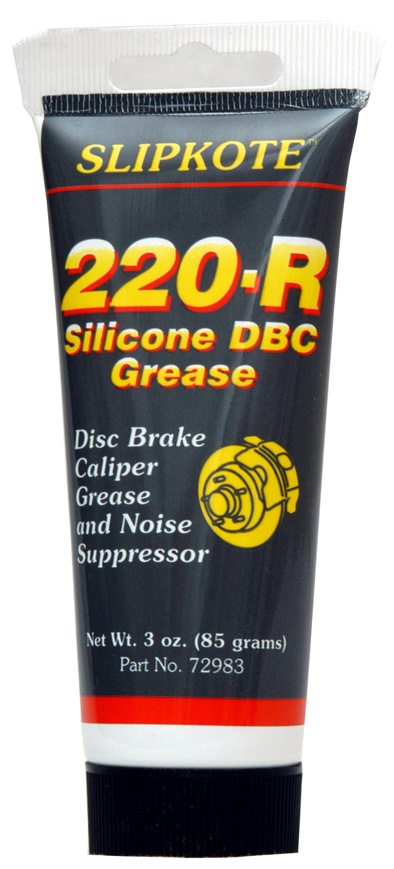

Смазка направляющий пальцев передних колес на автомобиле Hyundai ix35

Примечание:

В этой статье описано как заменить передние тормозные колодки на Хендай ix35.

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

ПРЕУПРЕЖДЕНИЕ:

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – комплект колодок левого переднего колеса, и комплект колодок правого переднего колеса. Замена только одного комплекта может привести к уводу автомобиля в сторону при торможении.

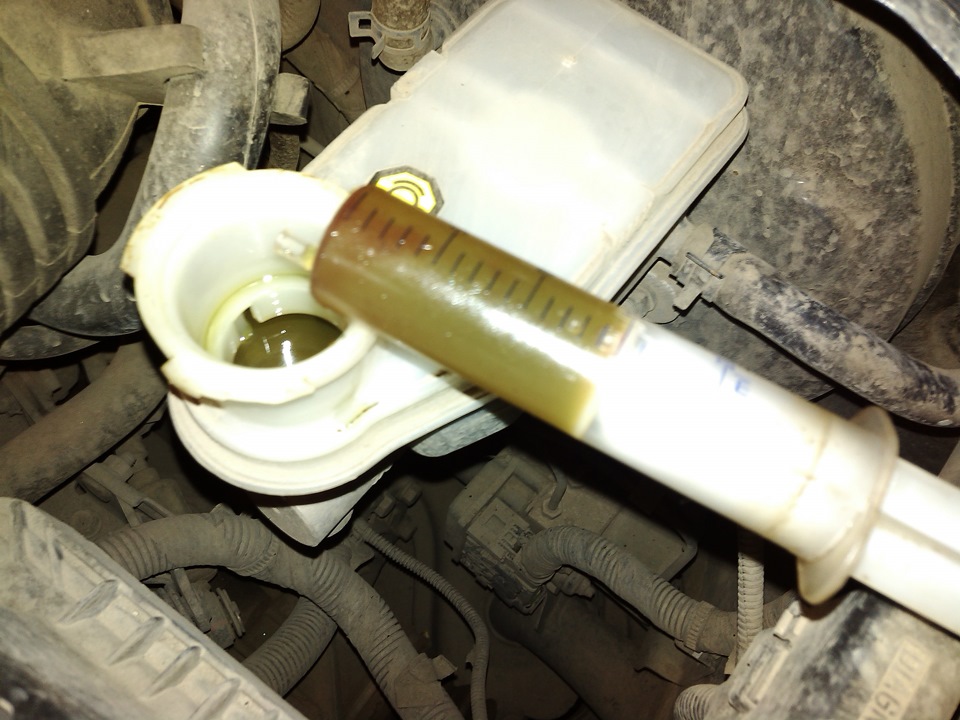

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости.

Откачать тормозную жидкость из бачка на автомобиле Hyundai ix35

Примечание:

Жидкость необходимо откачать чтобы при утапливании поршня в рабочий цилиндр она не вытекла из-под крышки бачка.

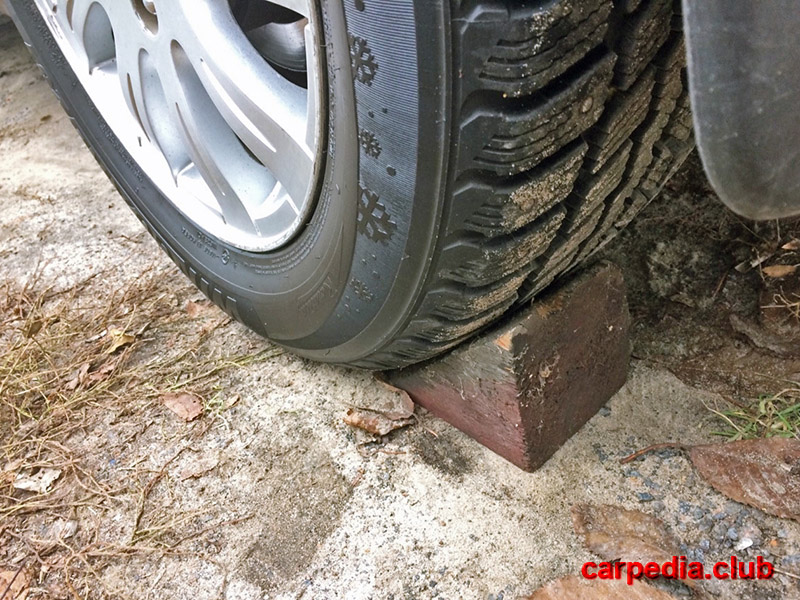

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установите противооткатные упоры «башмаки» под задние колеса на автомобиле Hyundai ix35

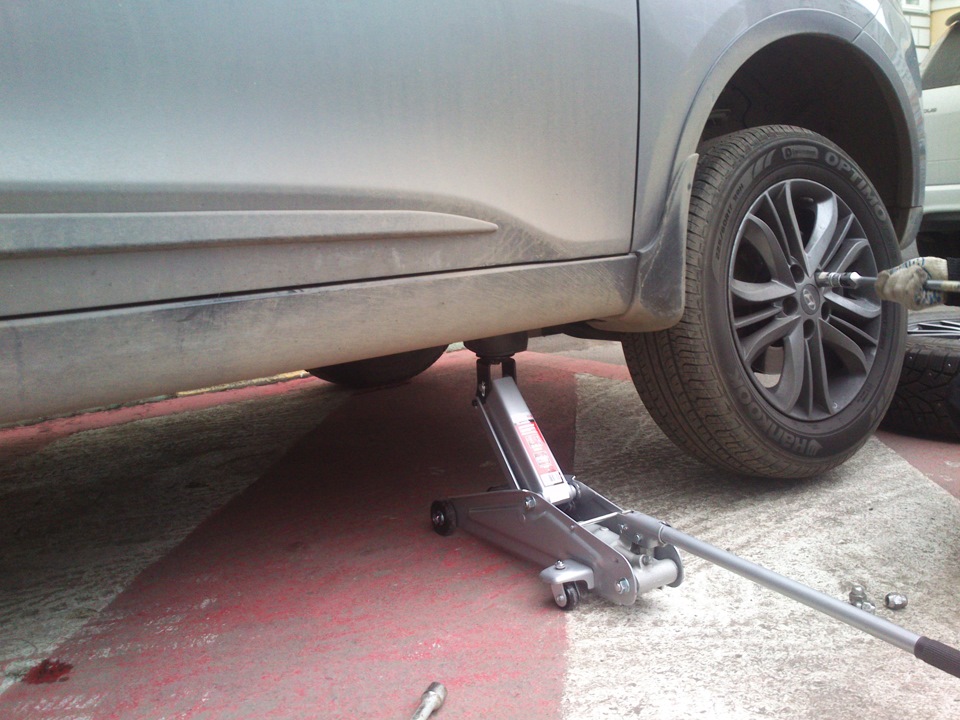

3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

Снять переднее колесо на автомобиле Hyundai ix35

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

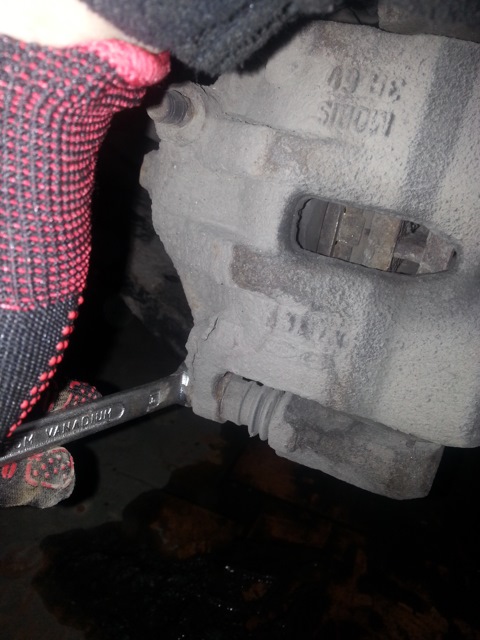

4. Ключом «на 14» открутите нижний и верхний болт крепления суппорта к направляющему пальцу.

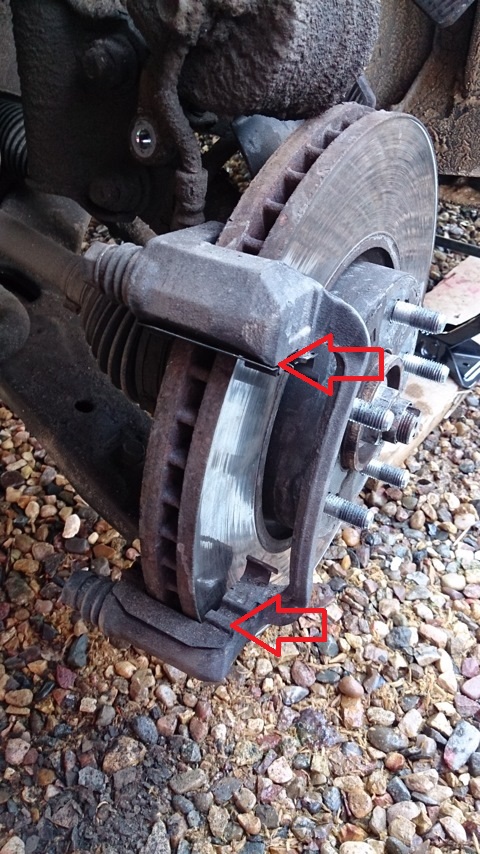

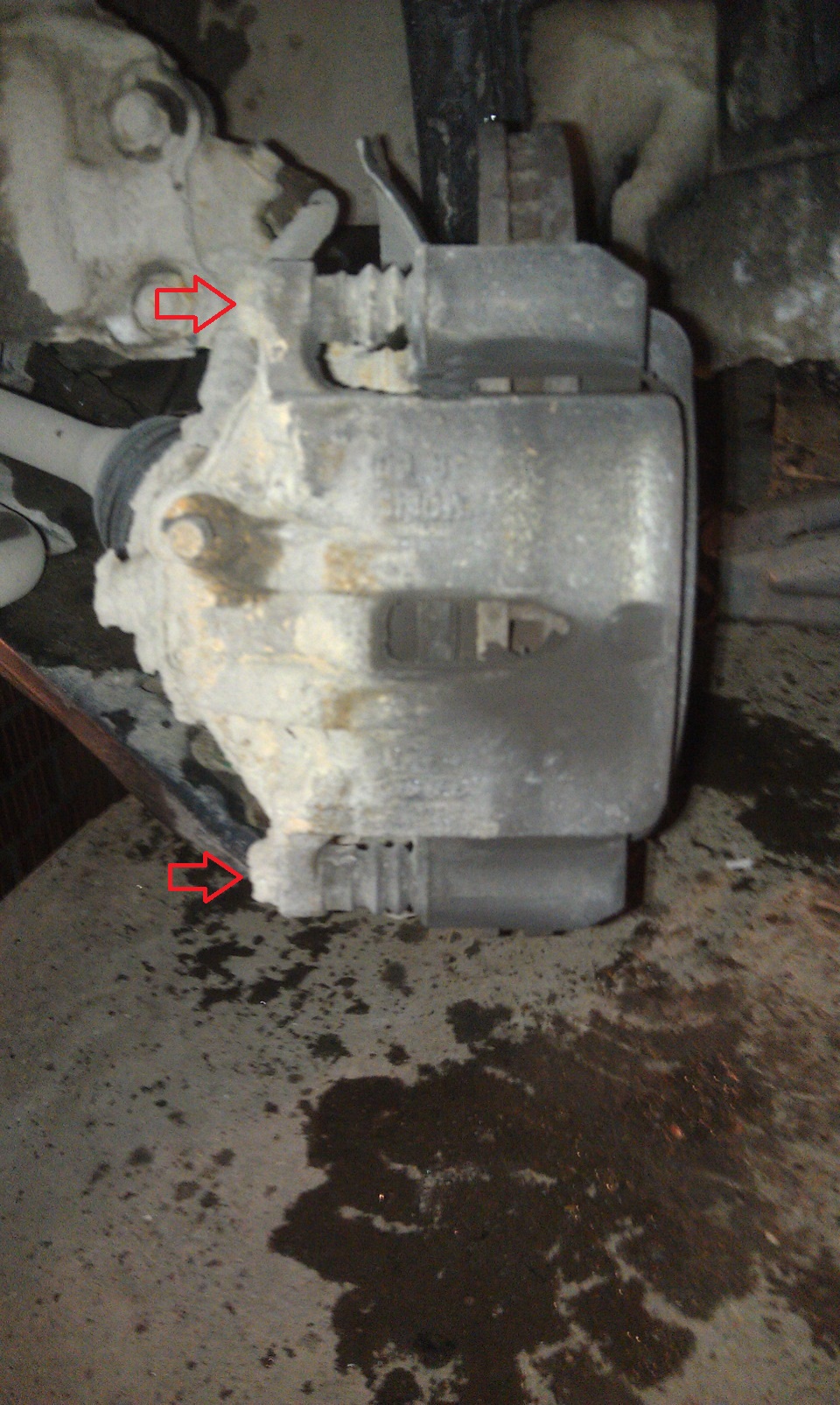

Расположение крепления направляющий суппортов передних колес на автомобиле Hyundai ix35

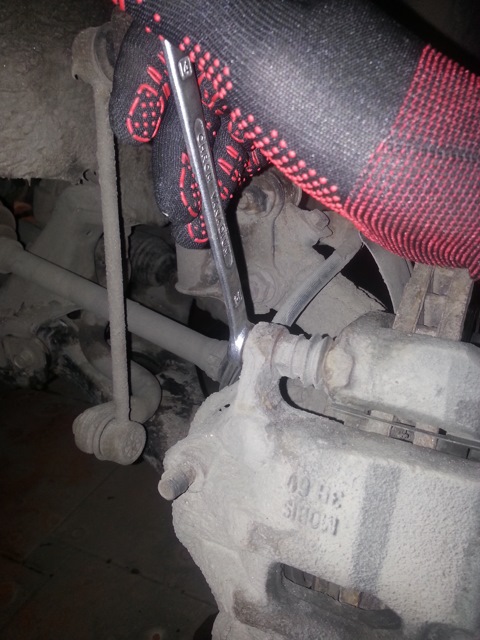

Открутить верхний направляющий палец суппорта переднего колеса на автомобиле Hyundai ix35

Открутить нижний направляющий палец суппорта переднего колеса на автомобиле Hyundai ix35

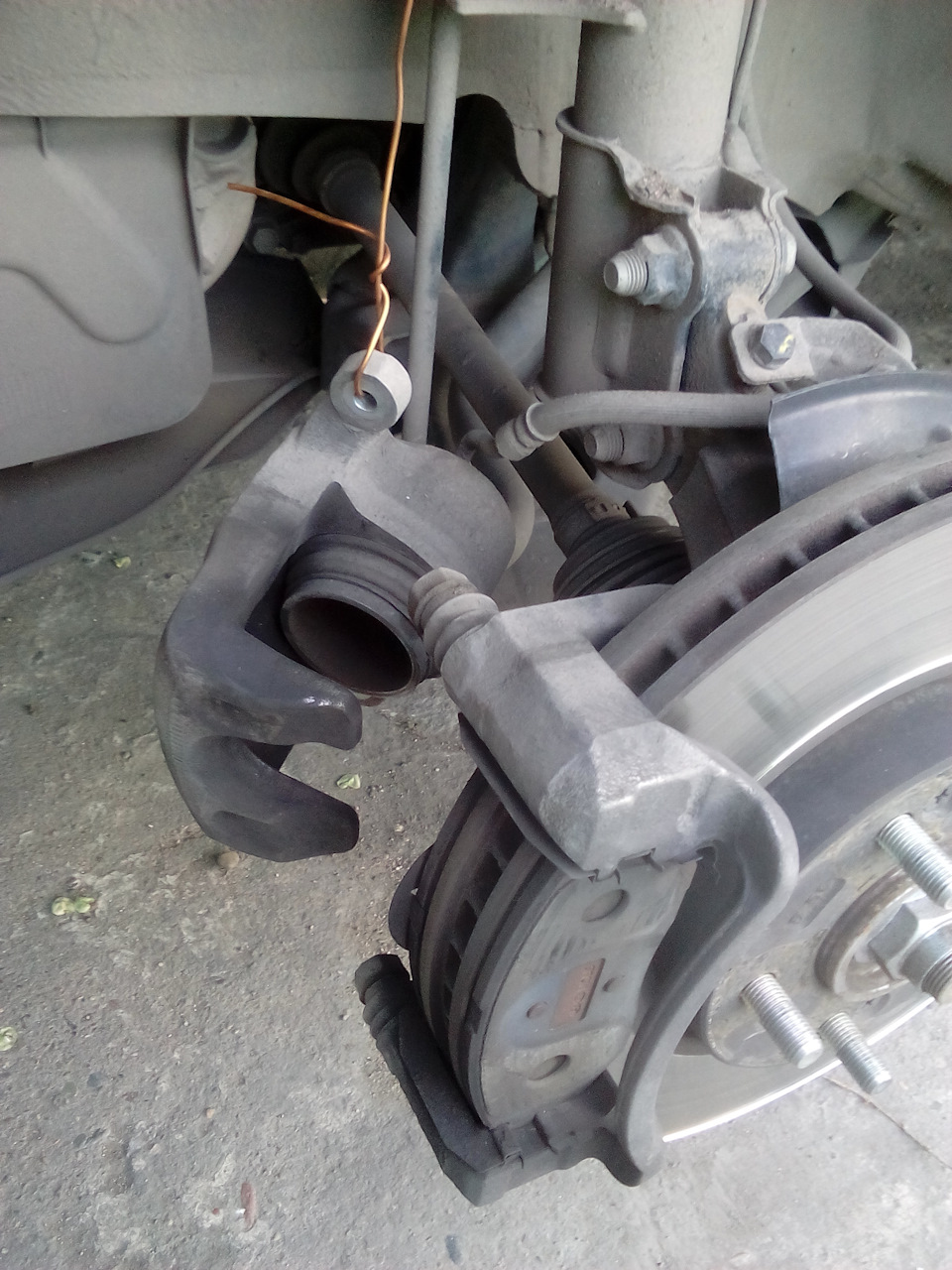

5. Снимите суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг), и подвяжите суппорт к пружине амортизаторной стойки.

Подвяжите суппорт переднего колеса к пружине амортизаторной стойки на автомобиле Hyundai ix35

6. Извлеките внутреннюю, а потом наружную колодку из направляющей тормозных колодок.

Снять тормозные колодки передних колес на автомобиле Hyundai ix35

Отсоединить тормозные колодки на автомобиле Hyundai ix35

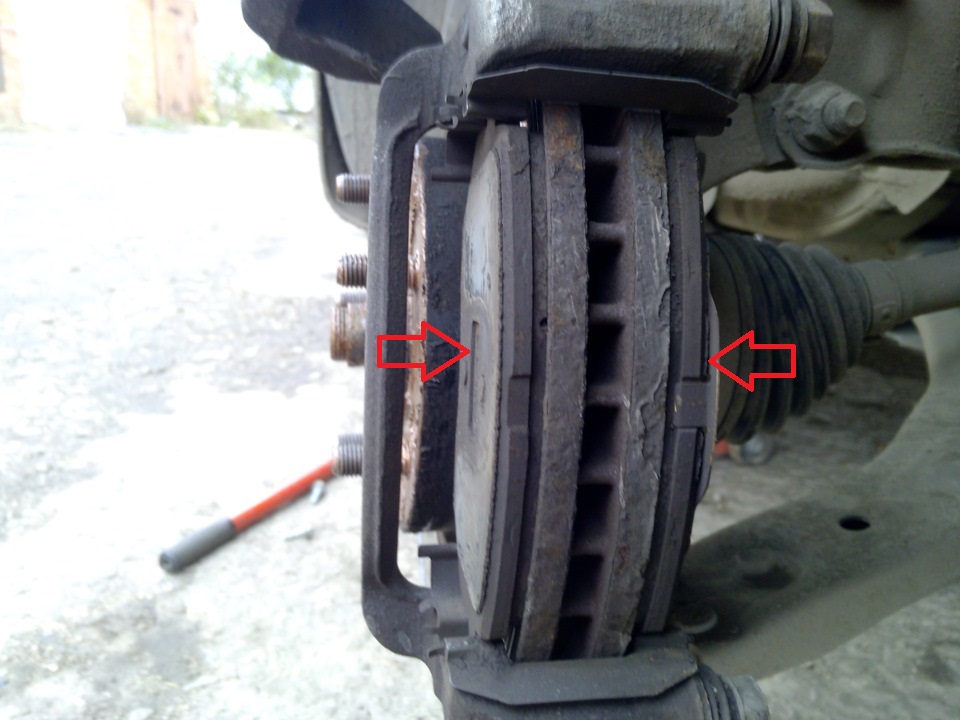

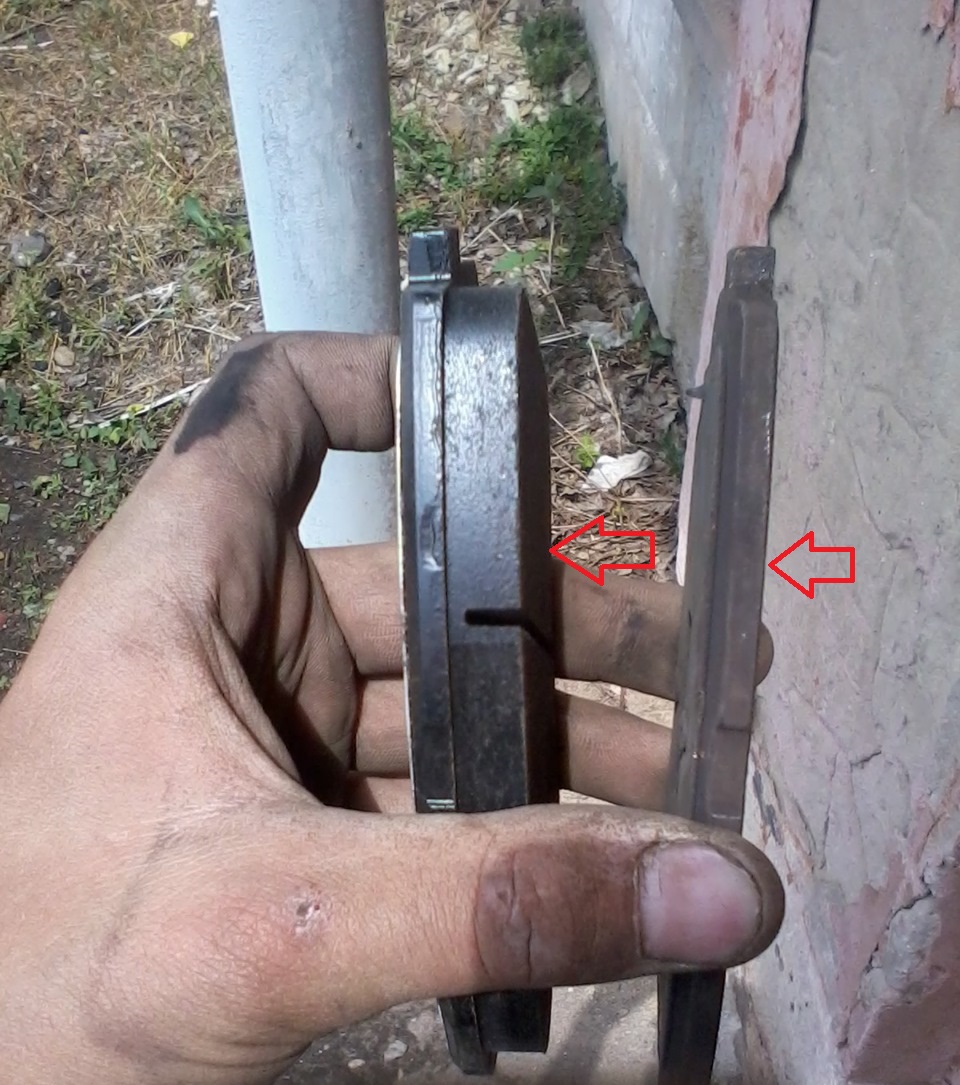

Толщина старой и новой передней тормозной колодки на автомобиле Hyundai ix35

Толщина старой и новой тормозной колодки.

Примечание:

Так же снимите проставку между поршнем и колодкой.

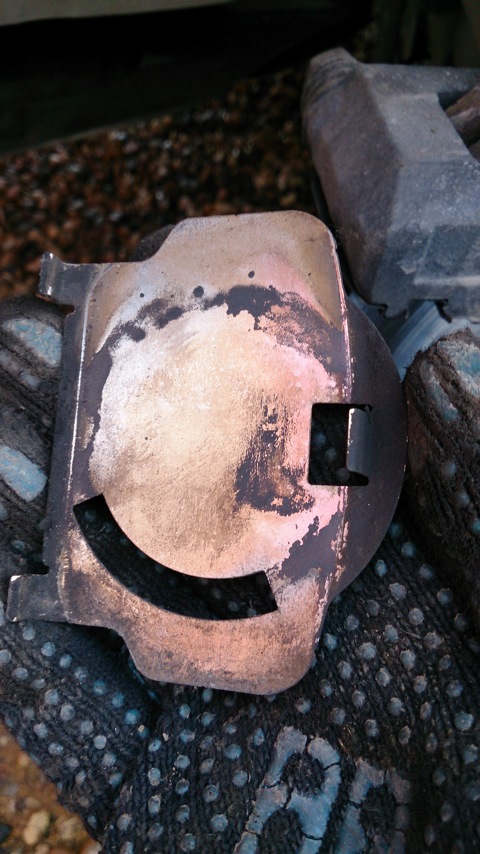

Проставка между поршнем и тормозной колодкой передних колес на автомобиле Hyundai ix35

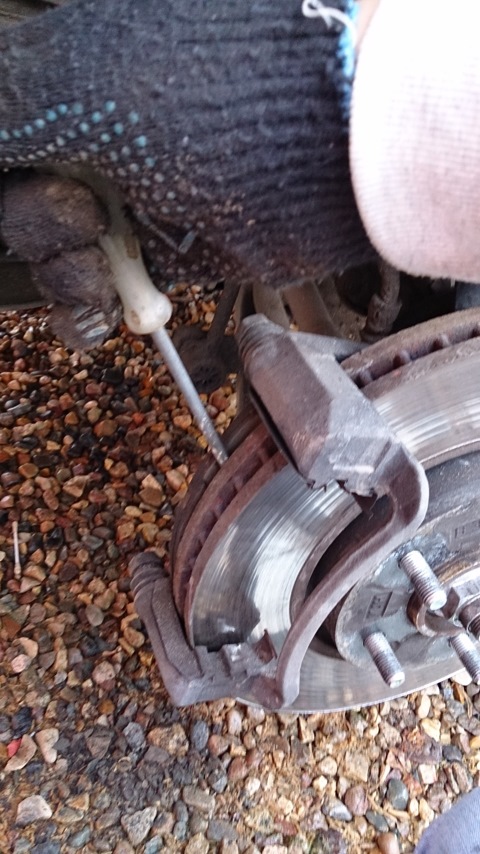

7. Подденьте отвёрткой и снимите нижнюю и верхнюю направляющую пластину.

Снять верхнюю и нижнюю пластину направляющую пластину переднего суппорта на автомобиле Hyundai ix35

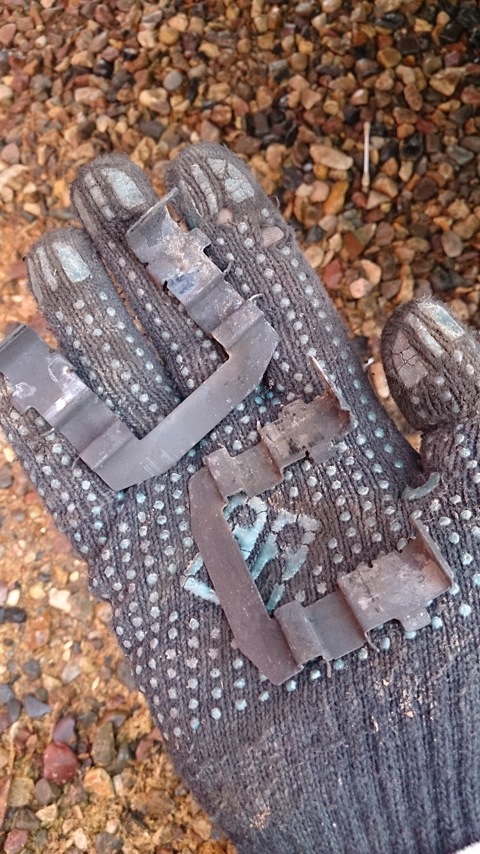

Верхняя и нижняя направляющая пластина переднего суппорта на автомобиле Hyundai ix35

8. Достаньте направляющие пальцы из отверстия направляющих колодок, снимите защитный чехол из направляющих пальцев.

Достать направляющий палец и чехол направляющего пальца на автомобиле Hyundai ix35

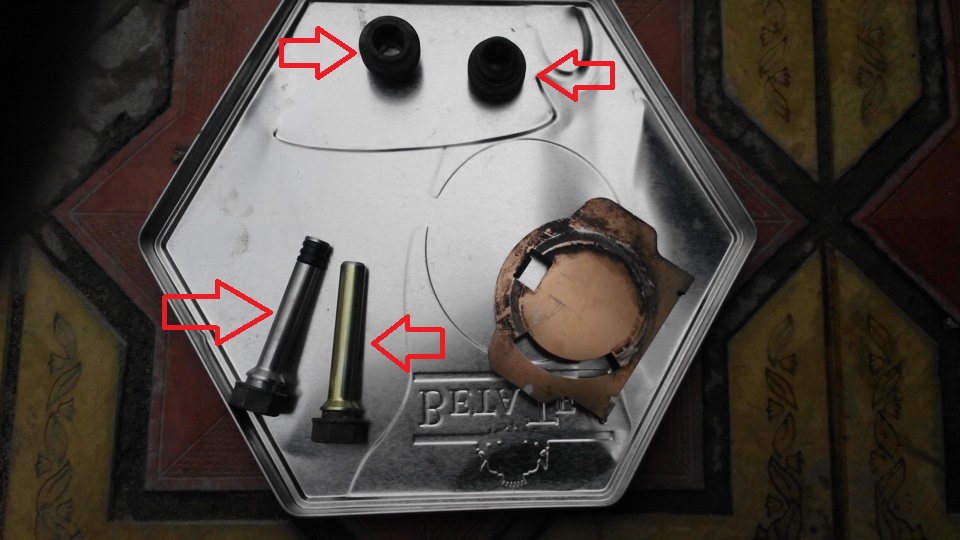

Направляющие пальцы передних колодок на автомобиле Hyundai ix35

Направляющие пальцы суппорта на Хендай ix35.

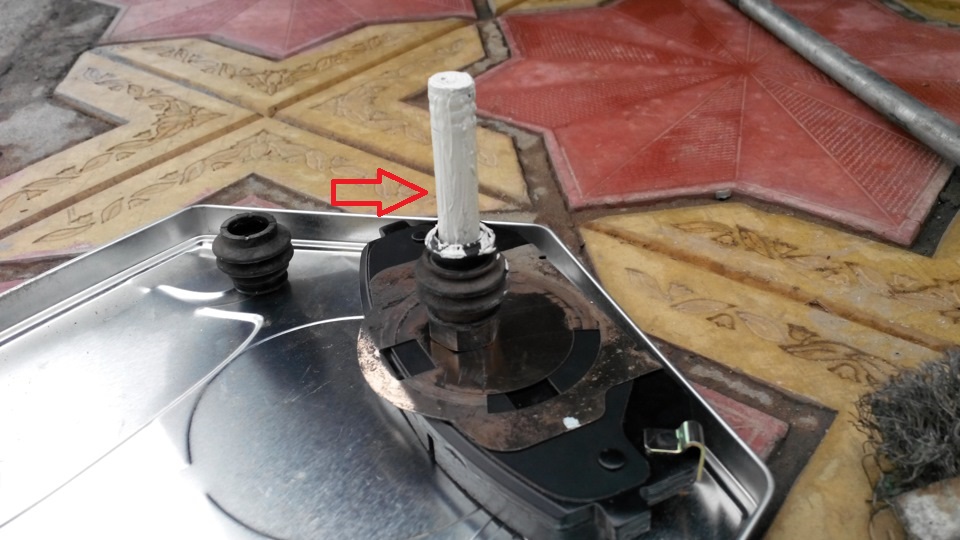

9. Cмажьте направляющие пальцы высокотемпературной смазкой, и поставьте их на место.

Смазать направляющие пальцы на автомобиле Hyundai ix35

Примечание:

Верхний и нижний направляющие пальцы отличаются один от другого.
Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний – серебристого цвета, нижний – желтого.

Установить на место направляющие пальцы переднего суппорта на автомобиле Hyundai ix35

10. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

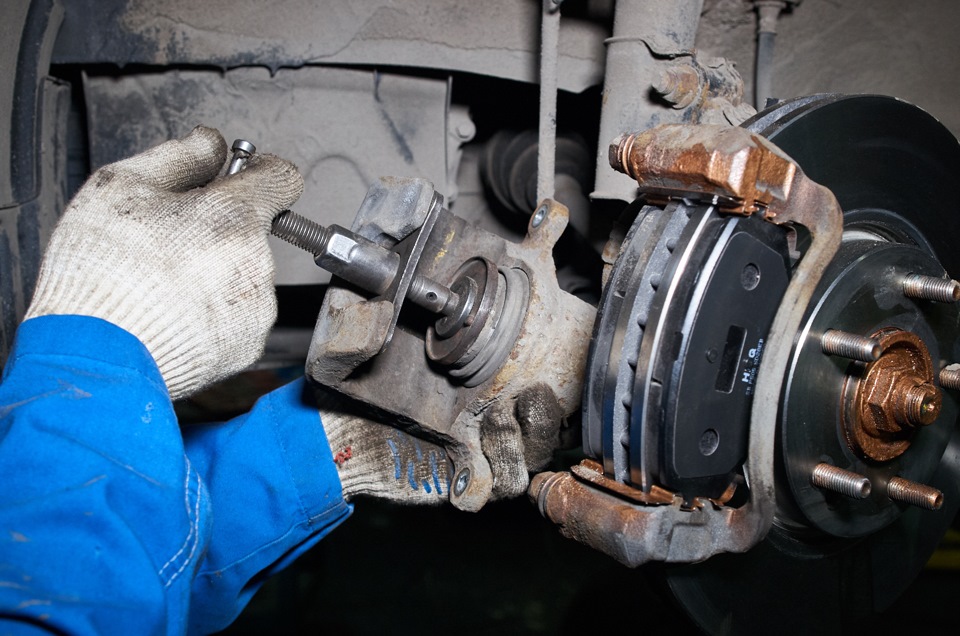

Переместить поршень внутрь тормозного цилиндра передних колодок на автомобиле Hyundai ix35

11. Установите тормозные колодки на Хендай ix35 в обратной последовательности.

12. Проверяем уровень тормозной жидкости, и при необходимости доливаем.

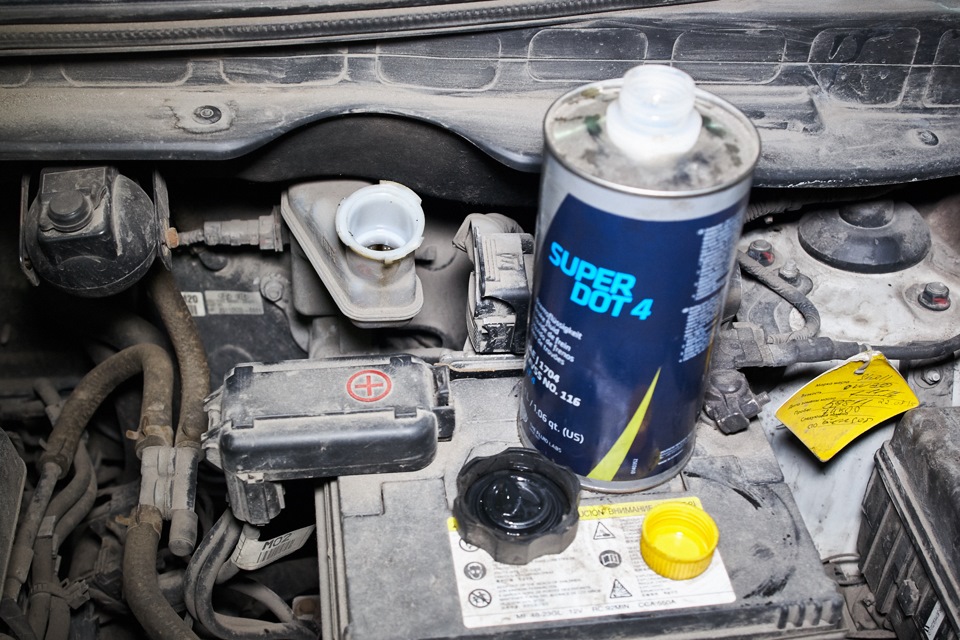

Долить тормозную жидкость на автомобиле Hyundai ix35

ПОЛЕЗНЫЕ СОВЕТЫ:

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.
После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.​

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
