Замена пыльников задних амортизаторов Hyundai ix35

Инструменты:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой
  • Гаечный ключ торцевой Г-образный 14 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Отвертка плоская большая
  • Плоскогубцы
  • Нож

Детали и расходники:

  • Чашка амортизатора (при необходимости) (55330-2S000)
  • Отбойник амортизатора (при необходимости) (55348-3K600)
  • Пыльник амортизатора (при необходимости) (55316-2G700)
  • Пыльник от автомобиля ВАЗ-2108 (2108-2915681)

Примечание:

В этой статье описано как произвести замену заднего пыльника амортизатора на Хендай ix35.

В силу своей "особенной" подвески на Хендай ix35, на небольших скоростях может проявляться легкий стук со стороны задней оси (даже если подвеска в идеальном состоянии). Проблема кроется в штатных пыльниках, их нужно или заменить или доработать как описано ниже.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под передние колеса.

Установить противооткатные упоры «башмаки» под передние колеса на автомобиле Hyundai ix35

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.

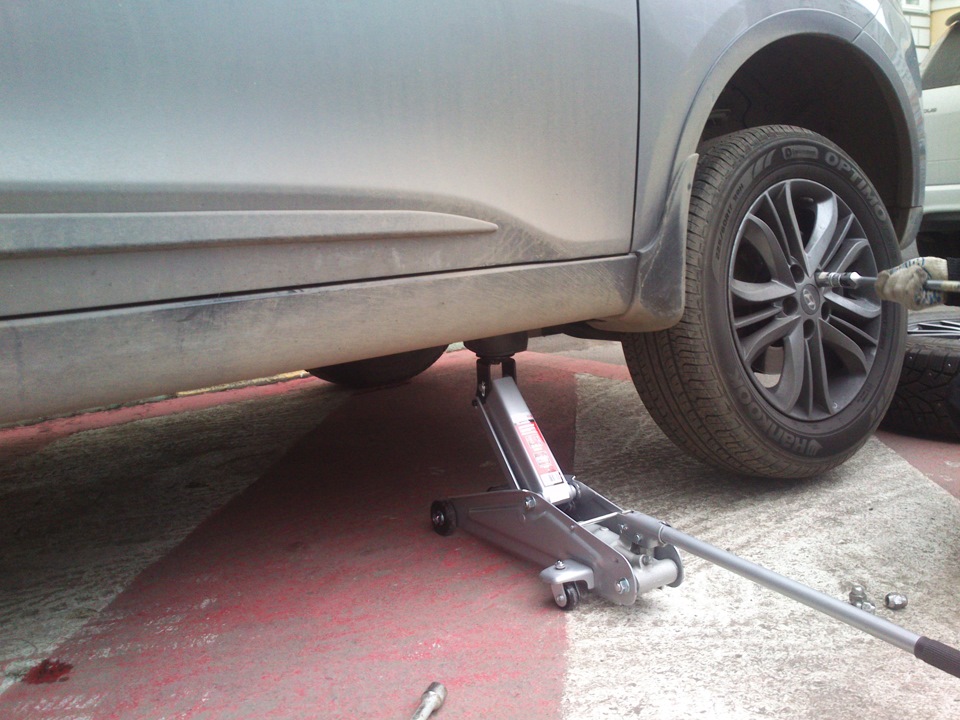

Поддомкратить заднюю часть автомобиля Hyundai ix35

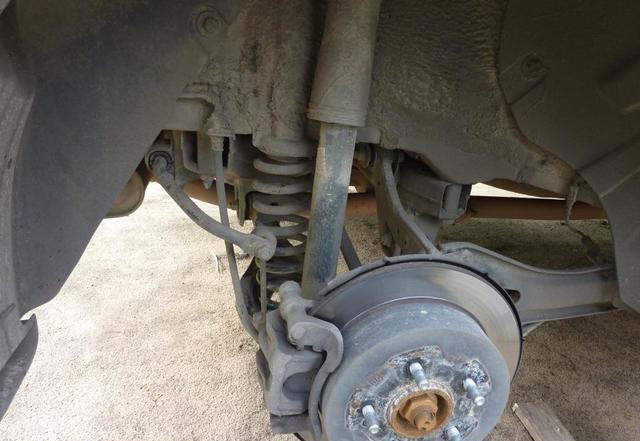

Снять заднее колесо на автомобиле Hyundai ix35

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

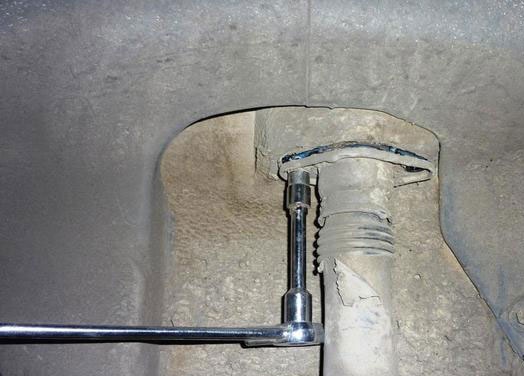

3. Открутите два верхних болта крепления заднего амортизатора.

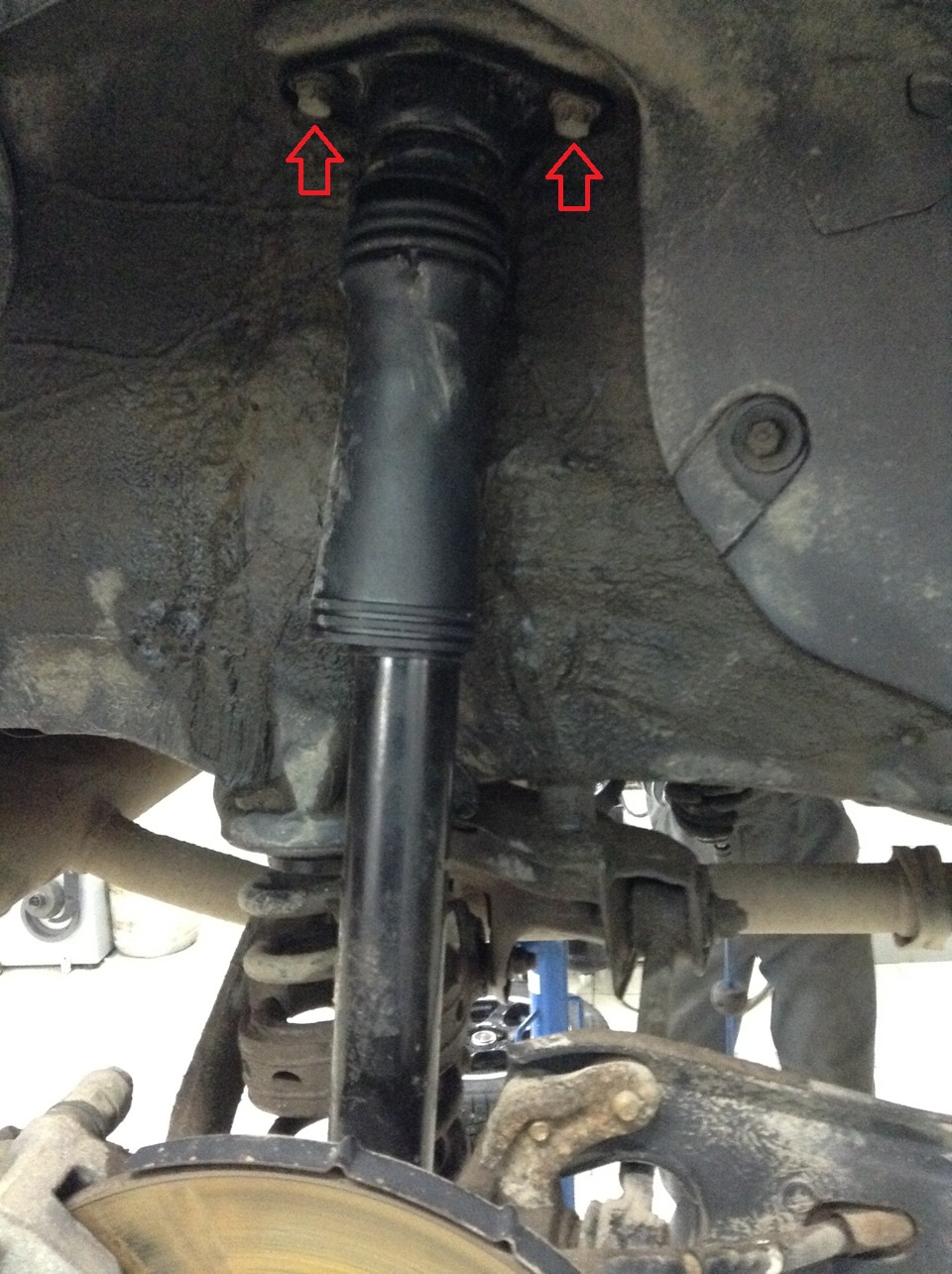

Расположение верхнего крепления заднего амортизатора на автомобиле Hyundai ix35

Открутить верхнее крепления заднего амортизатора на автомобиле Hyundai ix35

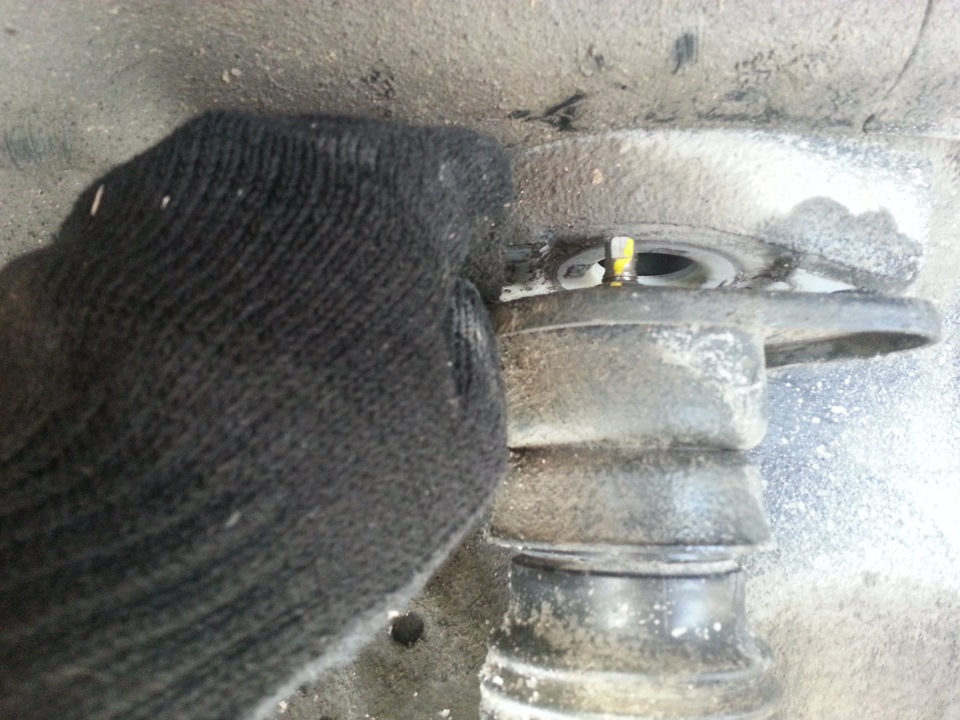

4. Извлеките болты, приспустите амортизатор вниз, чтобы он вышел из своего посадочного места.

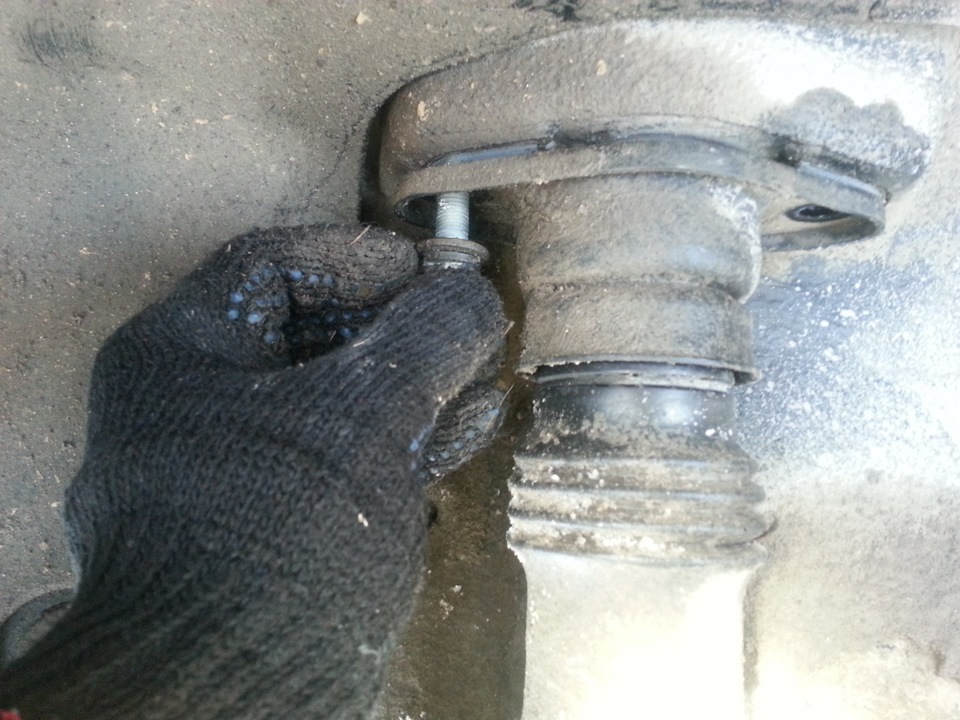

Извлечь верхние болты крепления заднего амортизатора на автомобиле Hyundai ix35

Вытянуть задний амортизатор из посадочного места на автомобиле Hyundai ix35

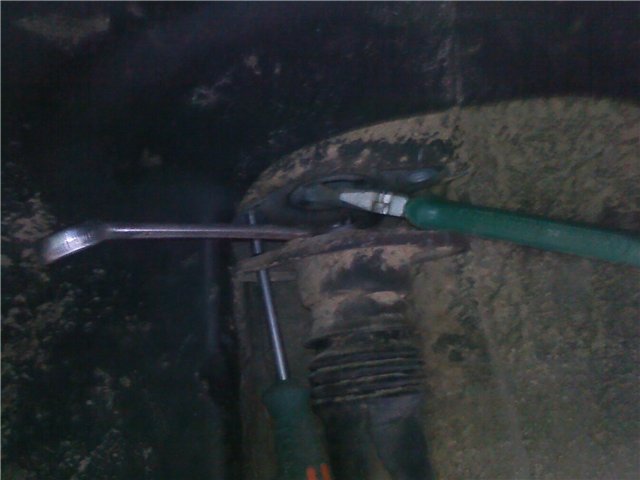

5. Вставьте отвертку максимально толстую, чтобы зафиксировать амортизатор (как на фото). Одновременно придерживая центральный шток амортизатора плоскогубцами, резким вращением ключа на «17» срываем гайку, держащую центральный шток и верхнюю чашку амортизатора. Снимите пыльник с амортизатора.

Открутить гайку штока заднего амортизатора на автомобиле Hyundai ix35

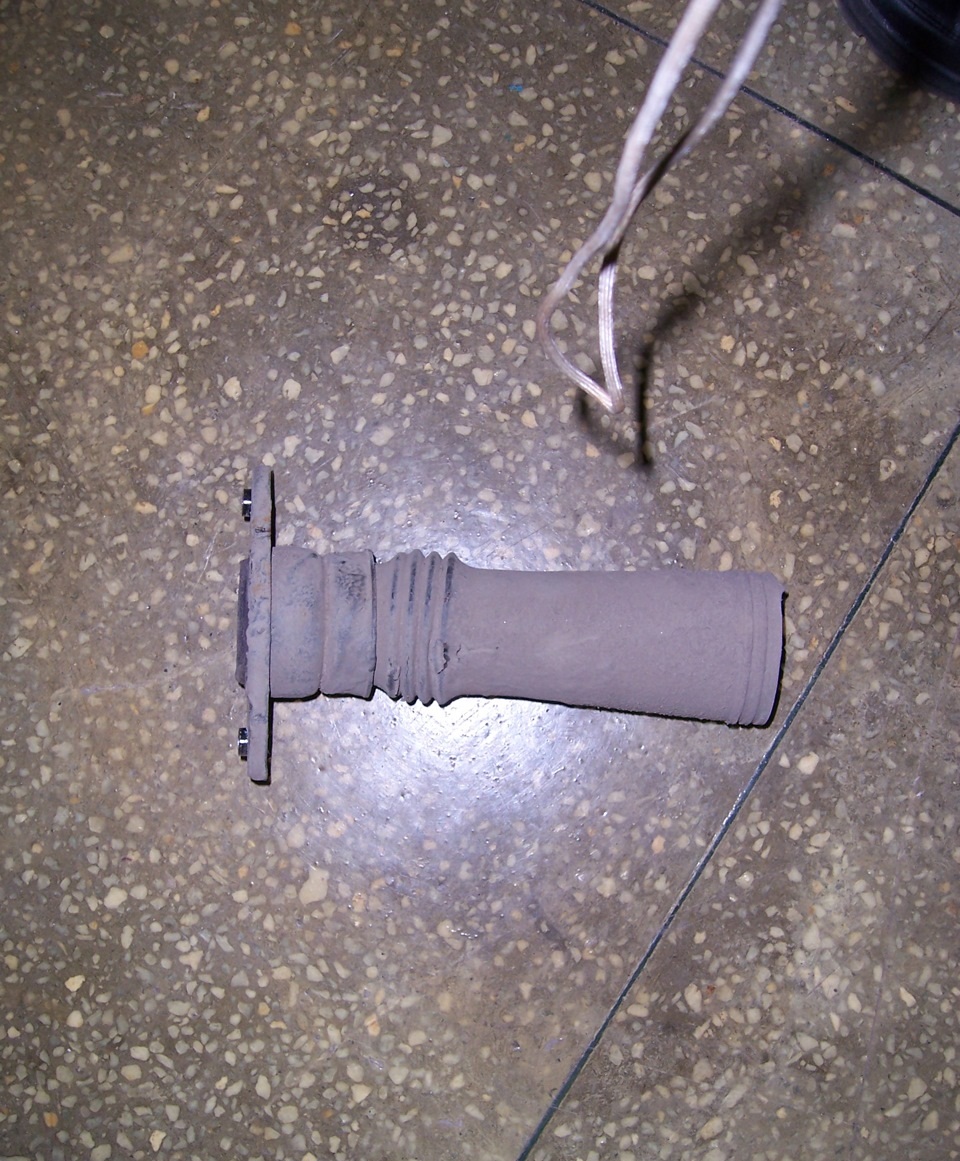

Пыльник заднего амортизатора 55316-2G700 на автомобиле Hyundai ix35

Задний пыльник амортизатора на Хендай ix35 в сборе.

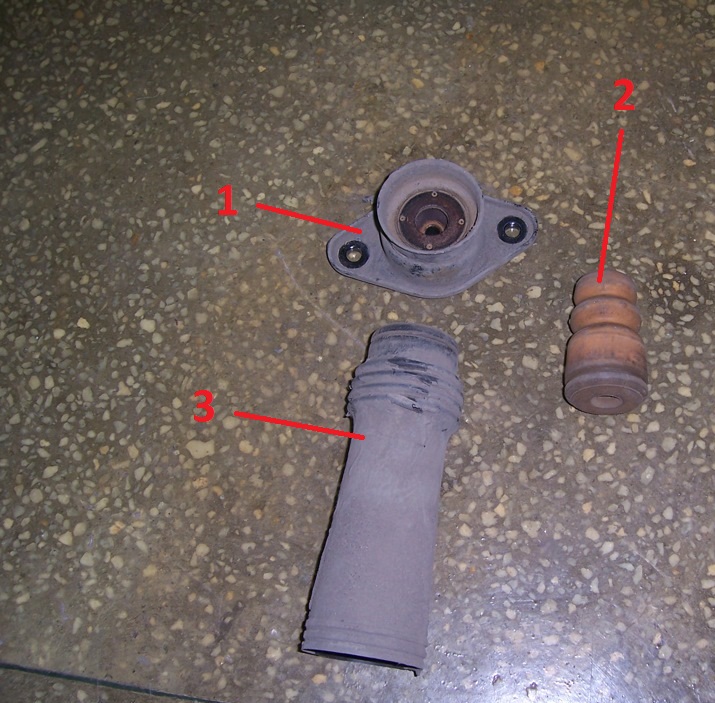

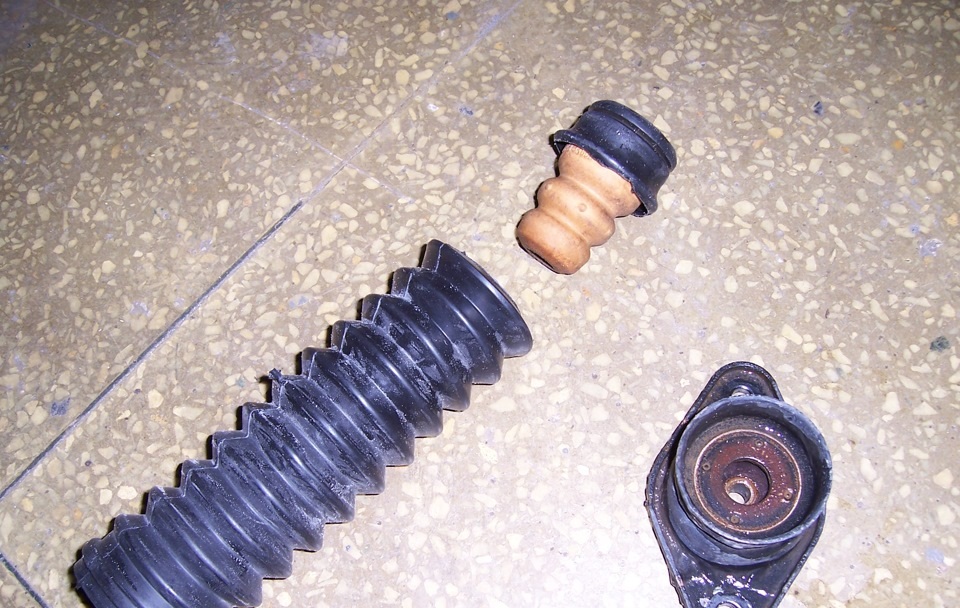

6. Разберите пыльник (3), извлеките из него отбойник (2) и чашку амортизатора (1).

Разобрать пыльник заднего амортизатора 55330-2S000 55348-3K600 55316-2G700 на автомобиле Hyundai ix35

Чашка, пыльник, отбойник амортизатора на Хендай ix35.

Пполезный совет:

Можно просто заменить пыльник, а можно немного сэкономить и поставить пыльник от автомобиля ВАЗ-2108, как описано ниже. Результат будет не хуже.

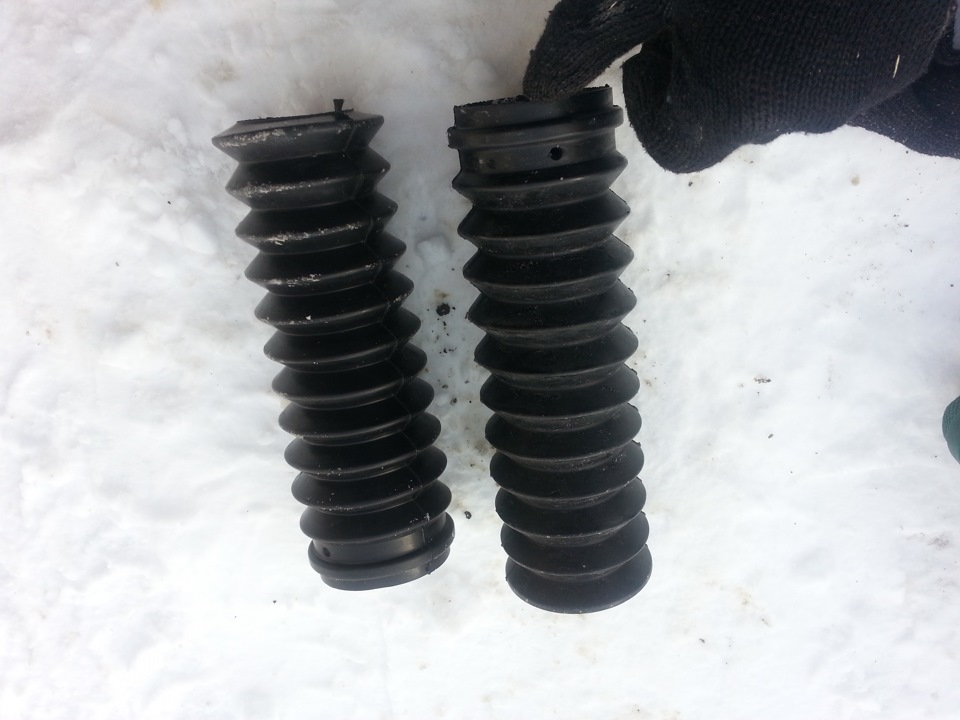

Пыльник для замены с ВАЗа 2108-2915681 на автомобиле Hyundai ix35

Задние пыльники амортизатора ВАЗ 2108.

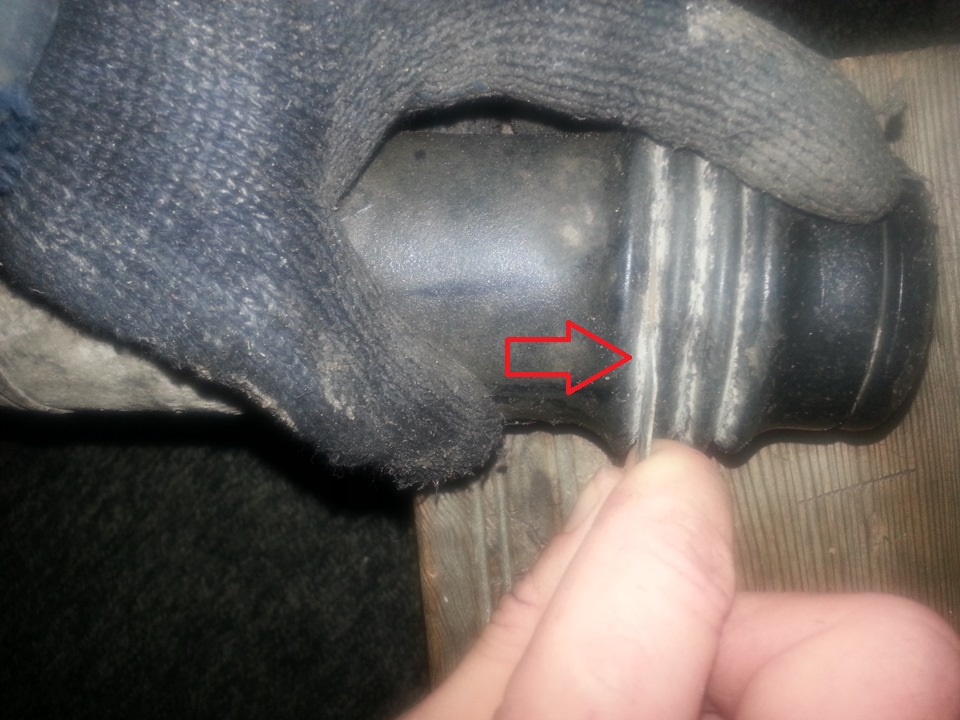

7. Отрежьте верхнюю часть старого пыльника и установите отбойник в отрезанную часть старого пыльника.

Отрезать часть старого пыльник заднего амортизатора на автомобиле Hyundai ix35

Установить отбойник в часть старого пыльника на автомобиле Hyundai ix35

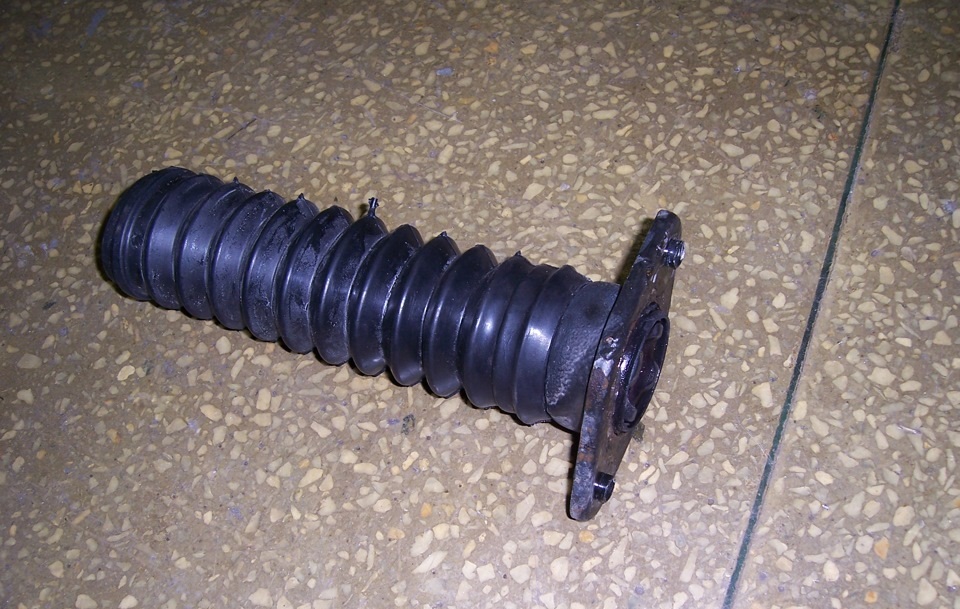

8. Установите отбойник в новый пыльник и установите пыльник в чашку амортизатора на высоту одного кольца.

Установить отбойник в пыльник задней подвески на автомобиле Hyundai ix35

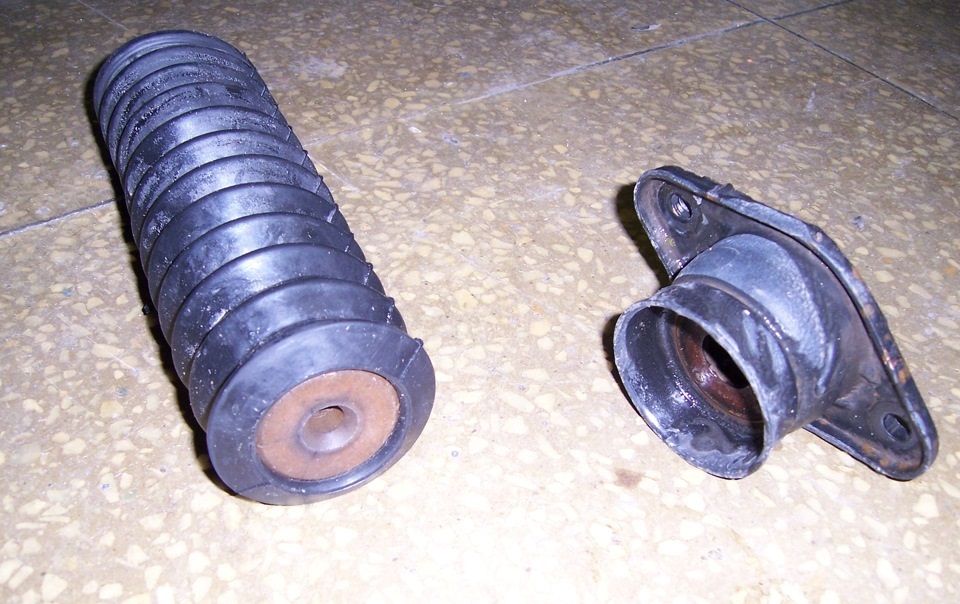

Пыльник задней подвески в сборе на автомобиле Hyundai ix35

Новый пыльник в сборе.

Примечание:

Часть старого пыльника с отбойником принимает свое место и удерживается в нем благодаря новому пыльнику, который плотно натягивается на чашку амортизатора и надежно фиксируется на ней.

9. Установите пыльник и амортизатор в порядке обратном снятию.

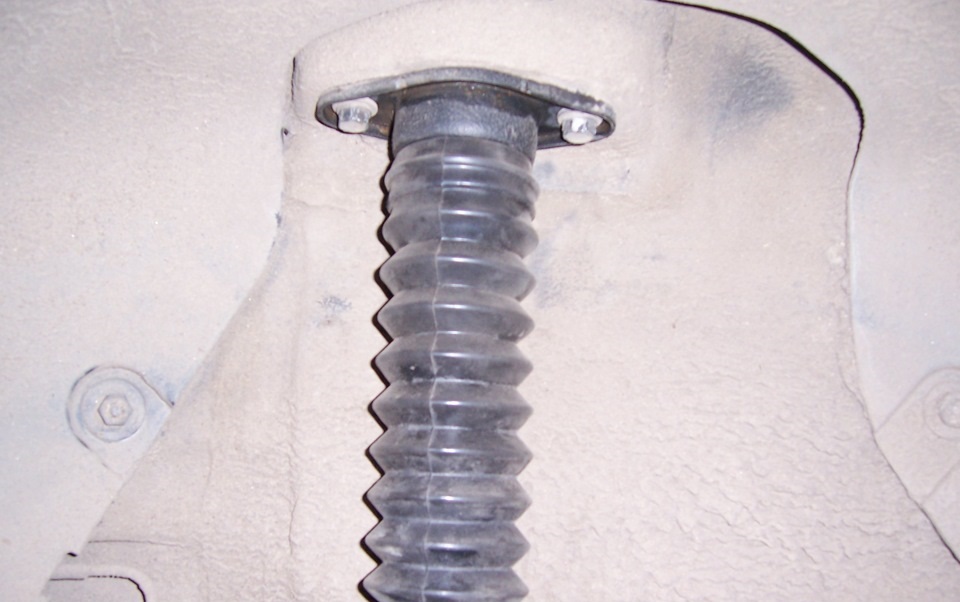

Установить пыльник и амортизатор задней подвески на автомобиле Hyundai ix35
