Инструменты:
- Гаечный ключ торцевой Г-образный 8 мм
- Гаечный ключ торцевой Г-образный 14 мм
- Плоскогубцы
- Отвертка крестовая средняя
- Отвертка плоская средняя
Детали и расходники:
- Бумажное полотенце
- Изолента
- Мокрая ветошь
- Модуль топливного насоса (при необходимости) (31110-2S000)
Примечание:
В этой статье описано как произвести снятие топливного насоса на автомобиле Хендай ix35.

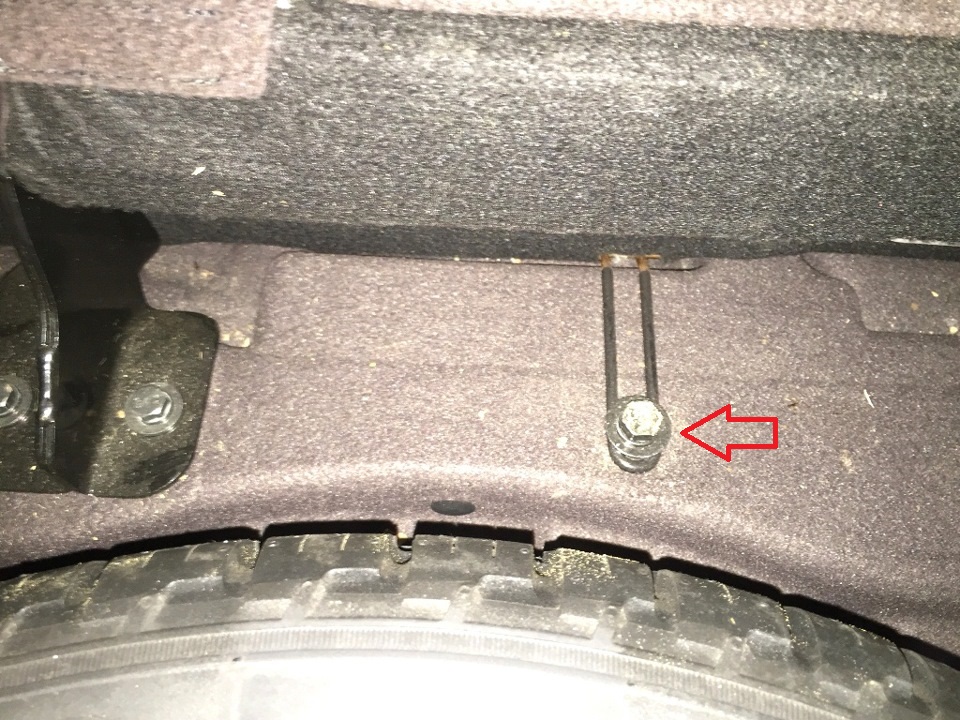

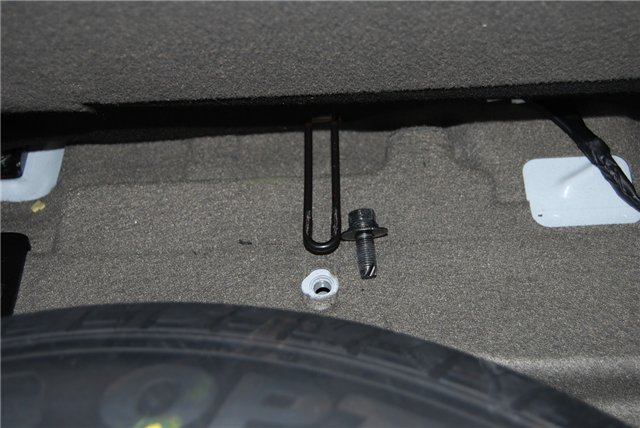

1. Откройте багажник, поднимите полку в багажнике где находится запаска и открутите болт крепления задней сидушки.

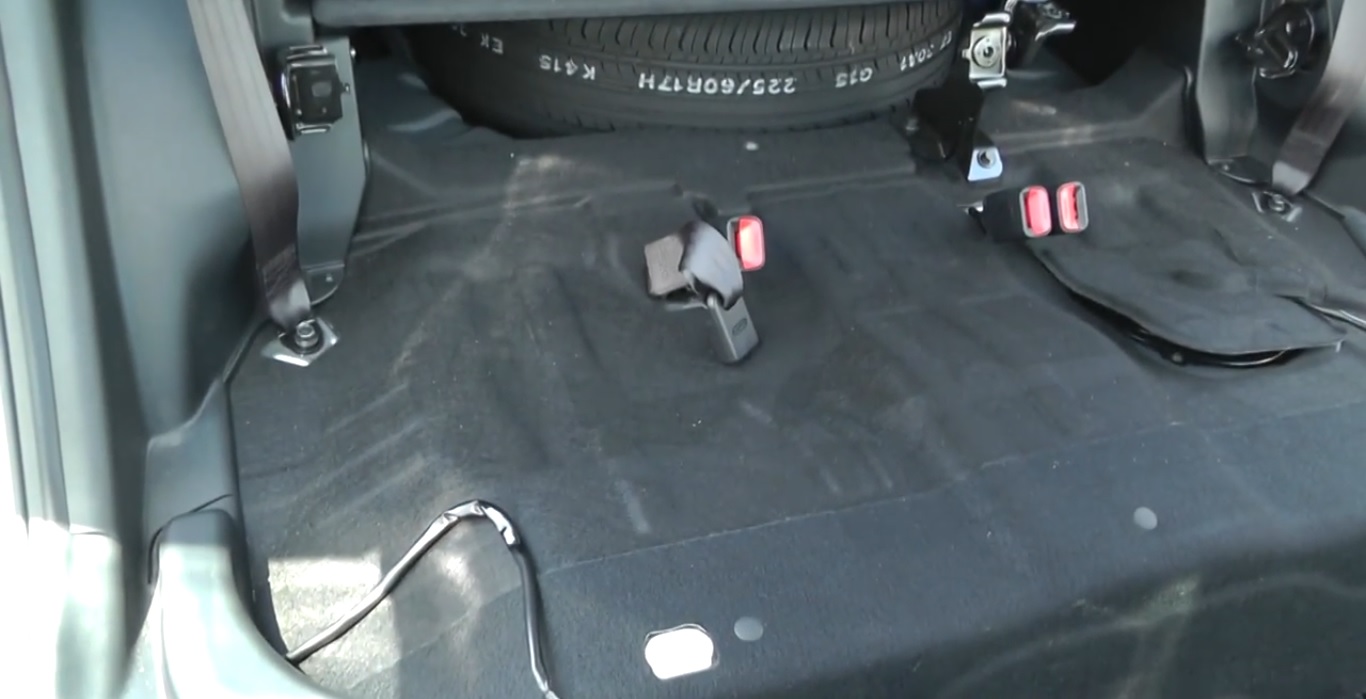

2. Потяните с левого и с правого конца сидушку вверх (чтобы защелки вышли из фиксаторов), отсоедините колодку проводов обогрева сидушки (их две, справа и слева) и извлеките сидушку из автомобиля.

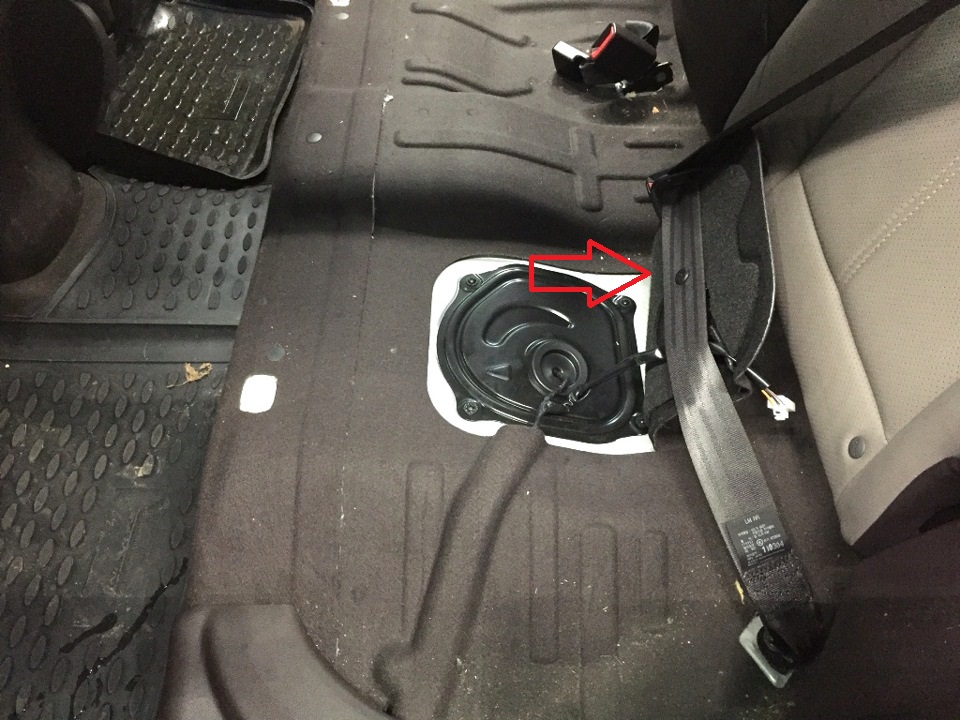

3. Слева по ходу автомобиля есть лючок. Поднимите обивку лючка и зафиксируйте её ремнем безопасности, чтобы она не мешалась.

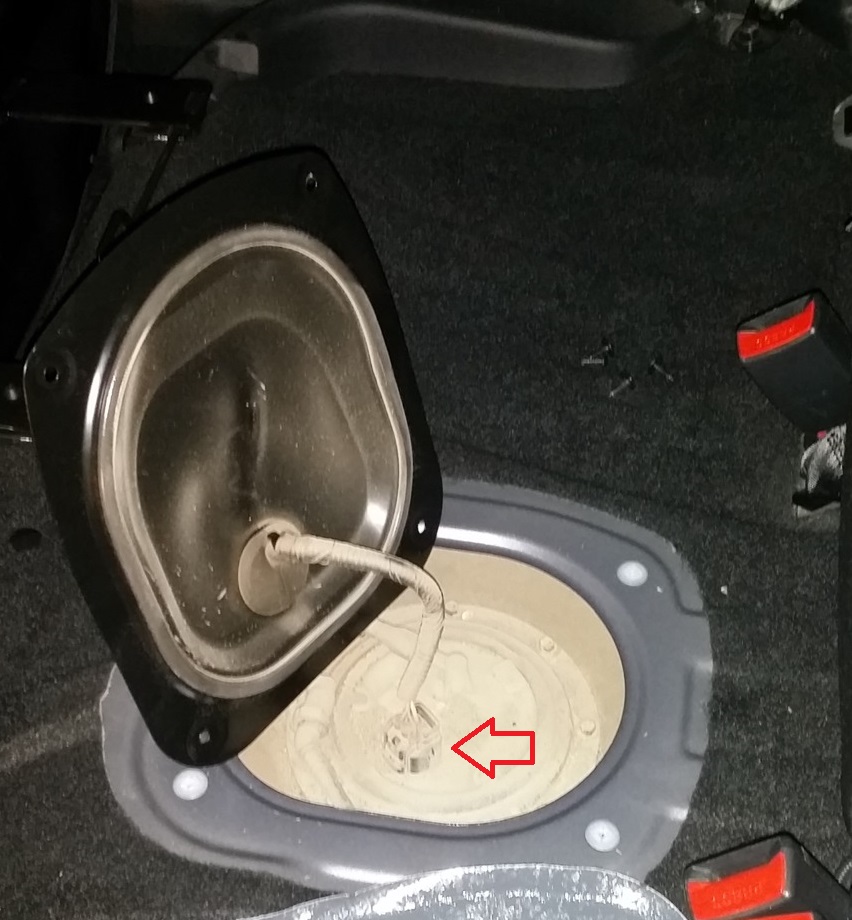

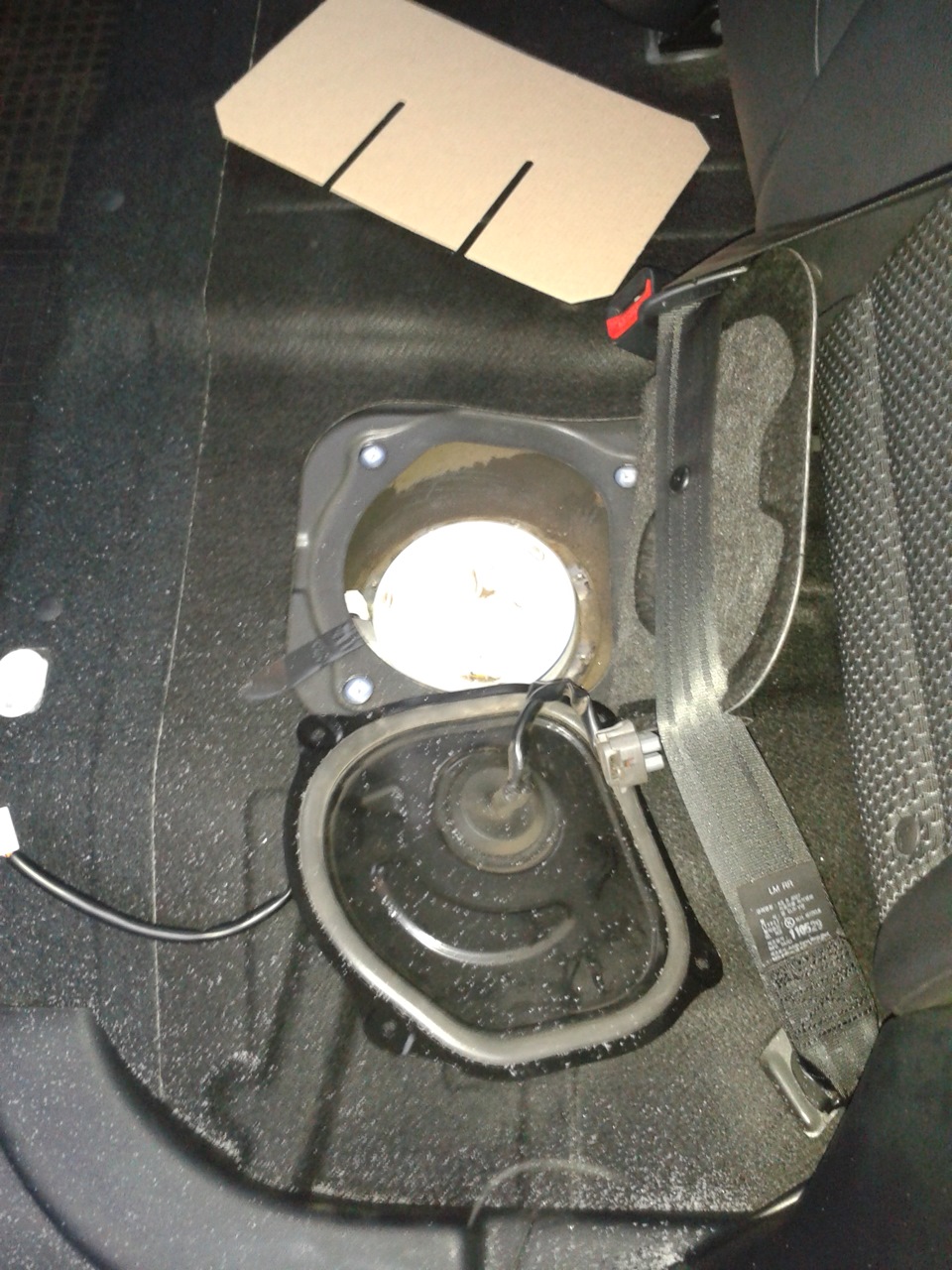

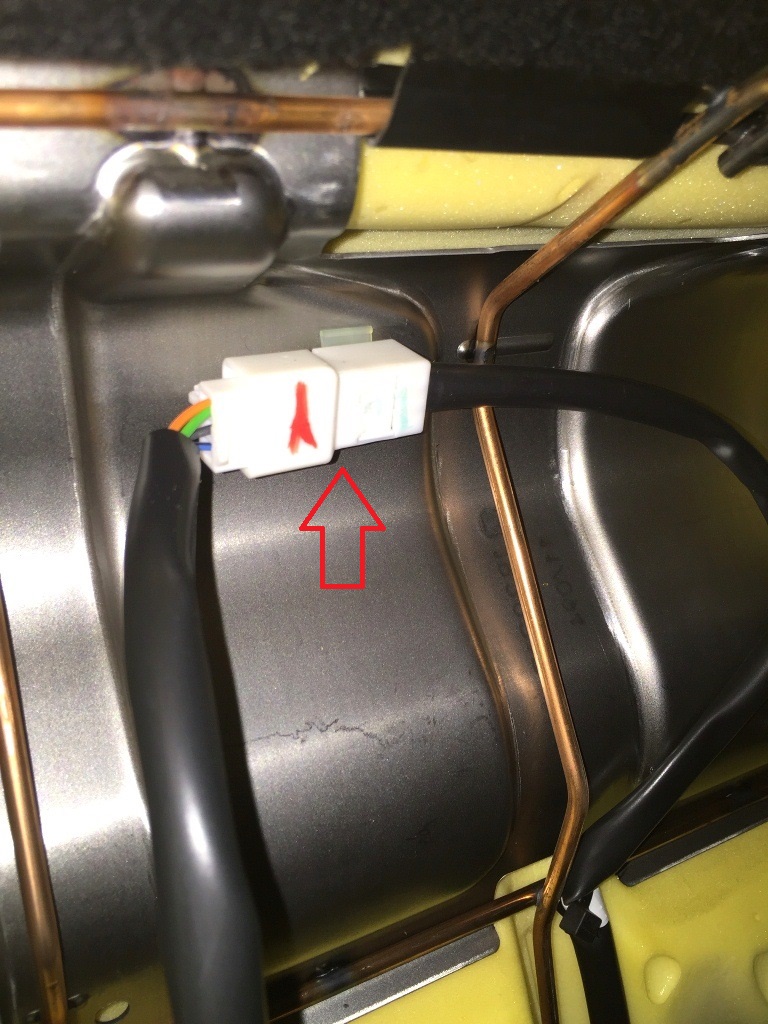

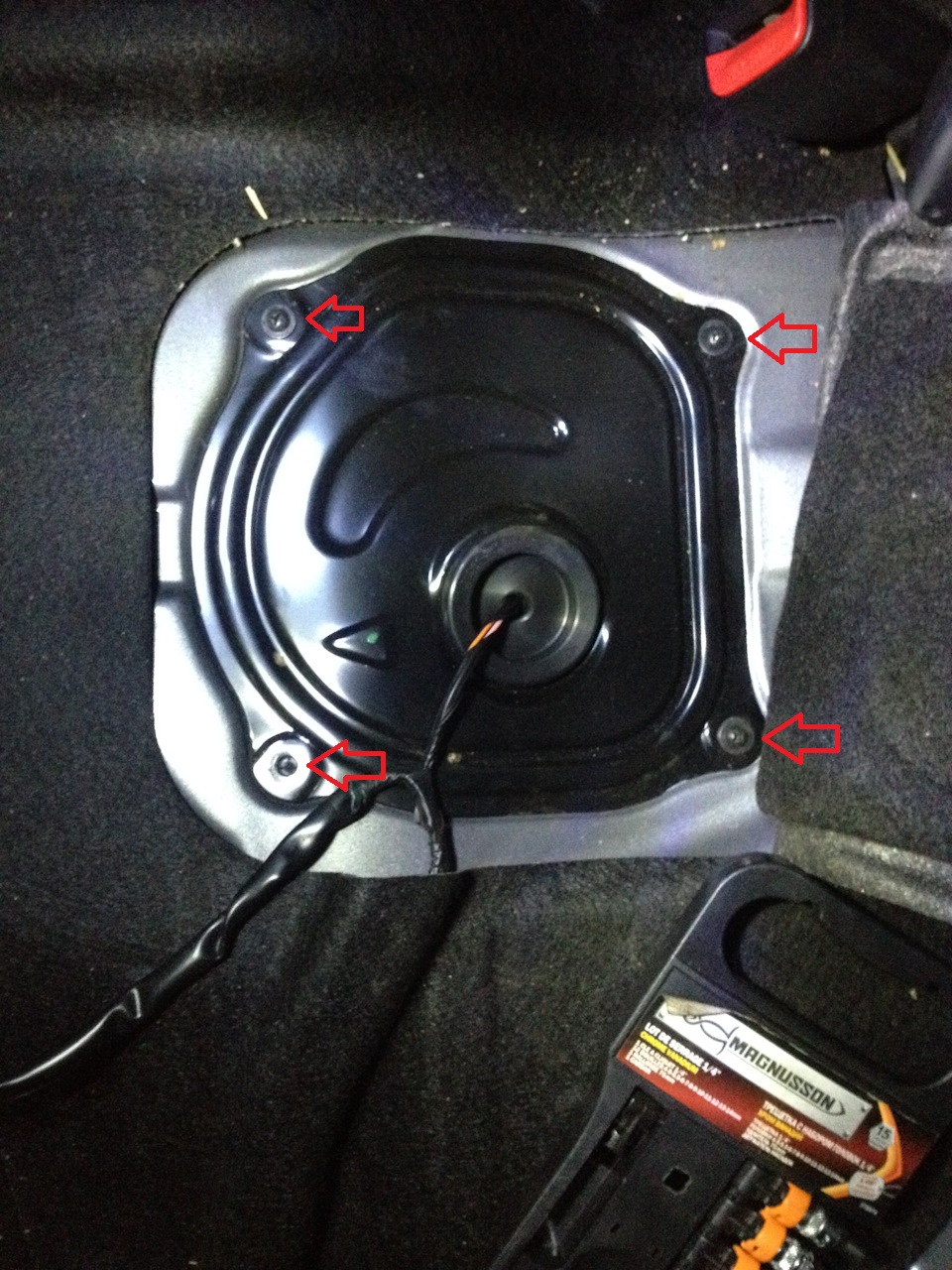

4. Открутите четыре самореза крышки топливного модуля, откиньте крышку топливного модуля назад и при выключенном зажигании сожмите фиксаторы колодки жгута проводов и отсоедините колодку от разъема крышки топливного модуля.
Примечание:
Если незадолго перед началом выполнения операций по демонтажу топливного модуля включали зажигание, то необходимо сбросить давления топлива в системе питания. Для этого пускаем двигатель и, если он завелся, даем ему поработать на холостом ходу до остановки из-за выработки топлива в системе. Затем, включаем стартер на 2–3 с. После этого, давление топлива в системе питания будет сброшено.
5. Сожмите плоскогубцами концы хомута крепления шланга и отсоедините шланг (показано красной стрелкой). Отверткой утопите зеленый рычажок в основании шланга, и снимите шланг (показано зеленой стрелкой).

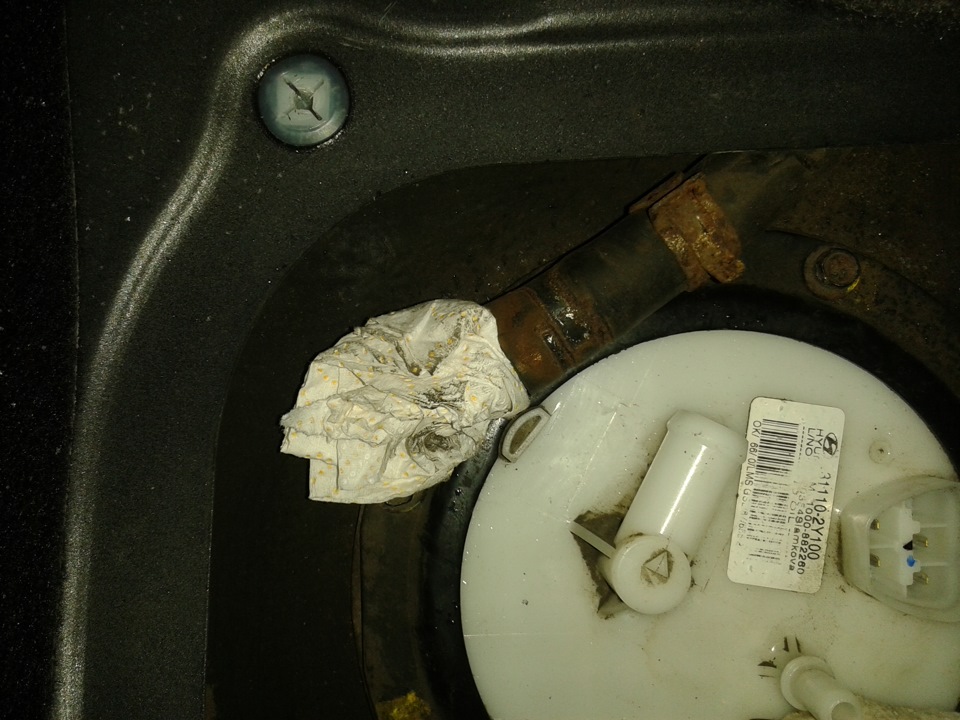

6. При помощи бумажного полотенца и изоленты, заглушите шланги, чтобы в них не попала грязь.

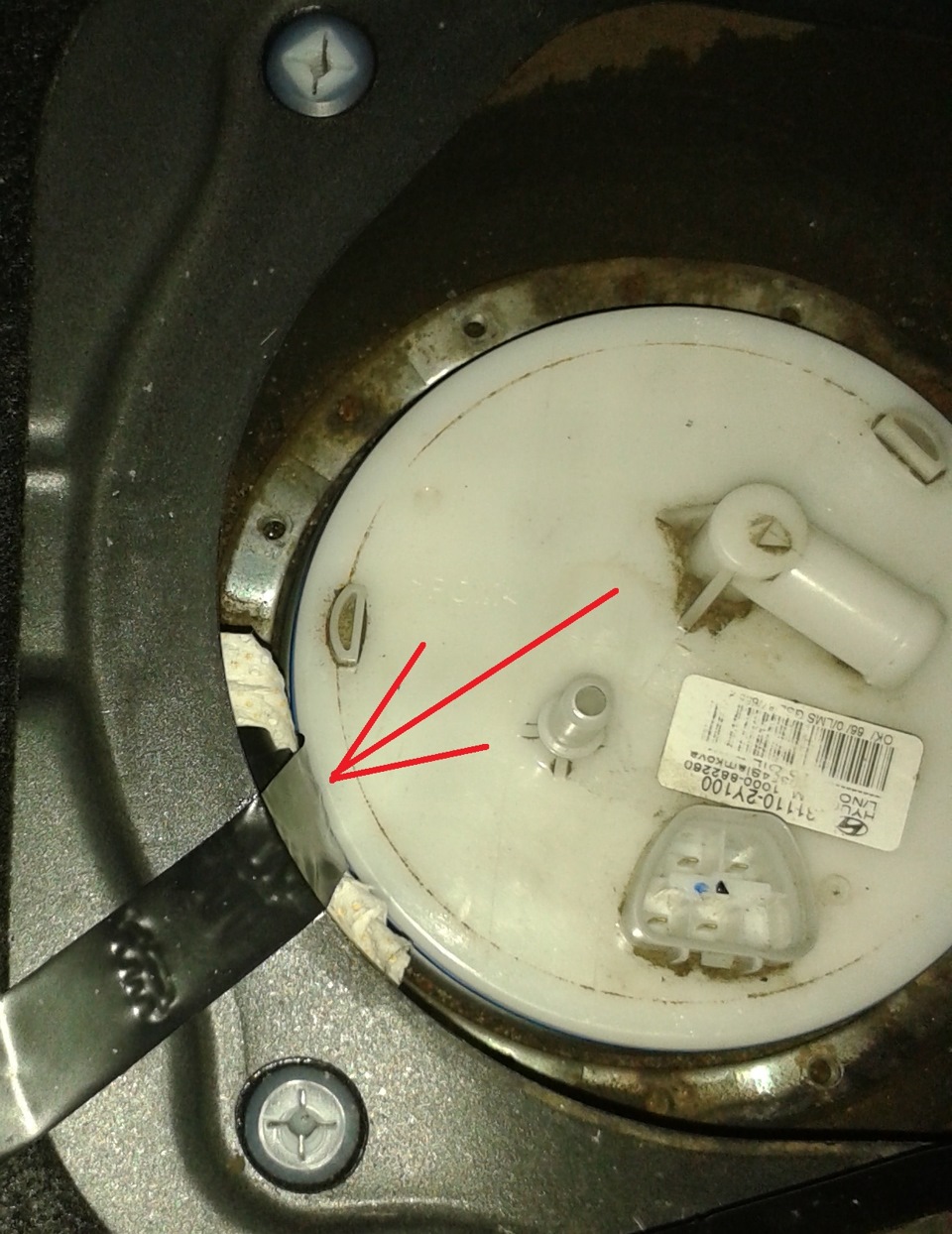

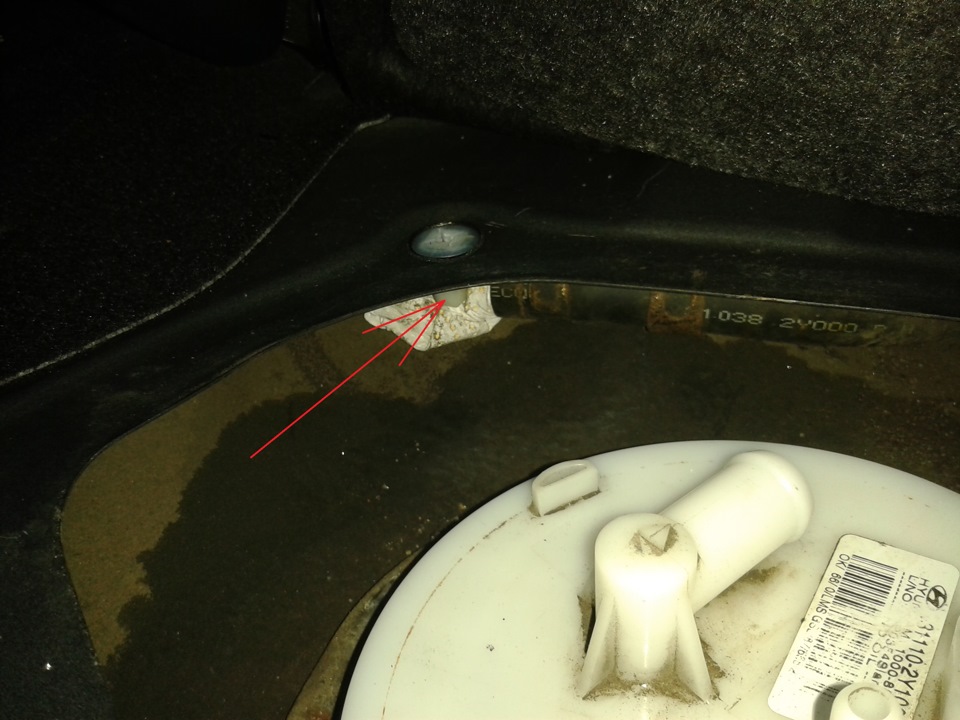

7. Оба шланга заведите под кузов, чтобы они не мешали при снятии топливного модуля (один шланг можно спрятать за клипсу, а второй просто закрепить изолентой).
Примечание:
Мокрой тряпкой очистите грязь с топливного модуля и лучше смочите поверхность топливного модуля водой, чтобы грязь потеряла летучесть, и не попала в открытый бак.

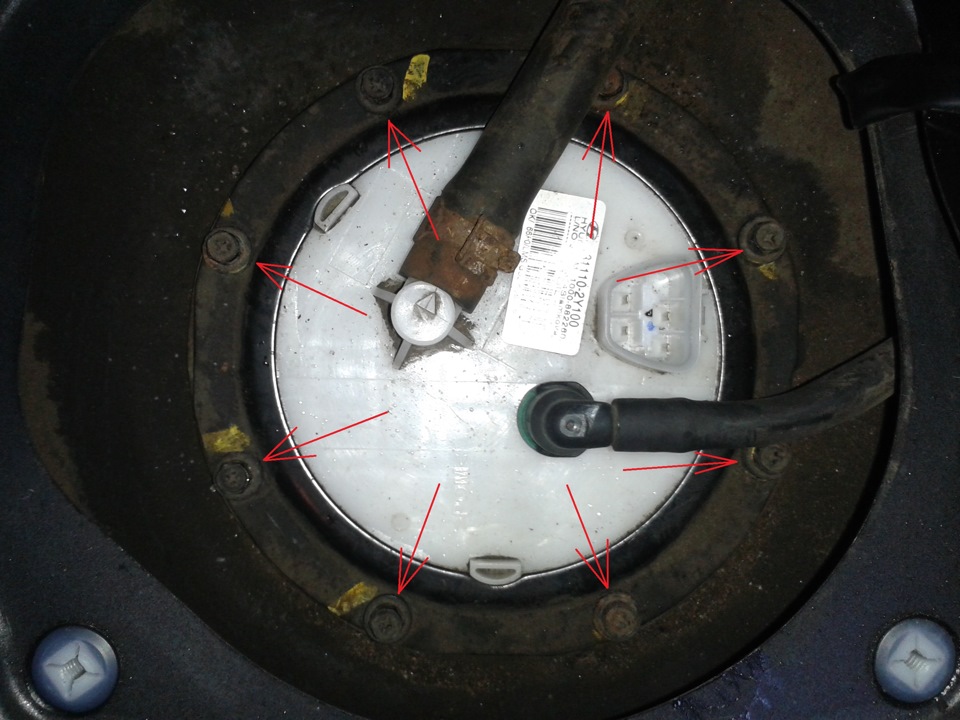

8. Ключом «на 8» или (крестовой отверткой) открутите восемь болтов крепления прижимной пластины крышки модуля, снимите пластину и снимите топливный модуль.

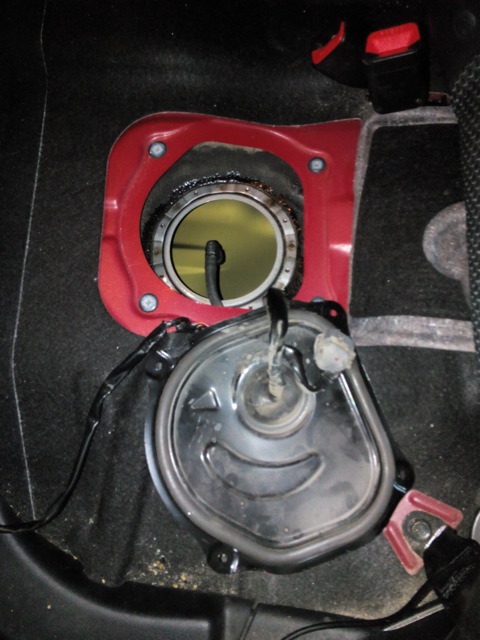

Топливный модуль уже снят.

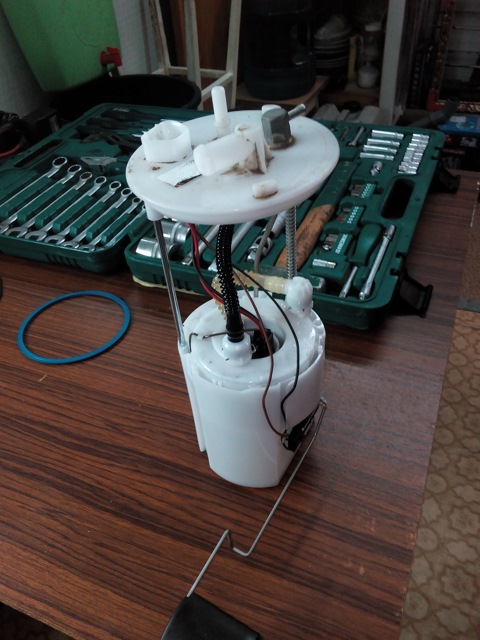

Модуль топливного насоса на Хендай ix35.
Примечание:
Извлекайте аккуратно, чтобы не зацепиться поплавком датчика указателя уровня топлива.

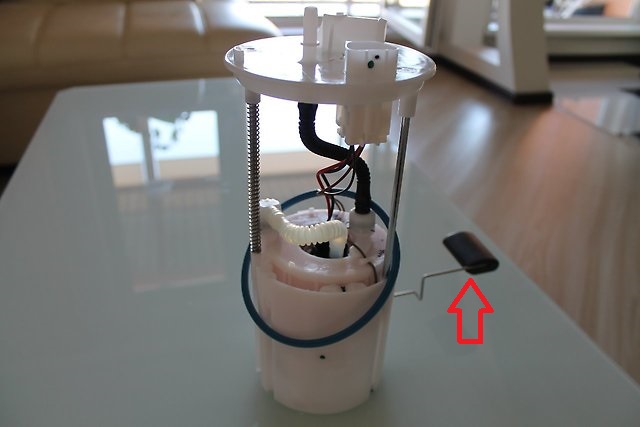

Датчик уровня топлива на Хендай ix35.
9. Установите топливный модуль и все детали в порядке, обратном снятию.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
