Снятие и замена салонного фильтра Hyundai ix35

Инструменты:

  • Отвертка плоская средняя (при необходимости)

Детали и расходники:

  • Салонный фильтр системы отопления и кондиционирования (97133-2E210)

Оригинальный фильтр салона на автомобиле Hyundai ix35

Примечание:

Фильтр воздуха, поступающего через систему отопления, вентиляции и кондиционирования в салон автомобиля (салонный фильтр), необходимо менять через каждые 15 тыс. км пробега, или раз в год.

Фильтр установлен в корпусе отопителя за вещевым ящиком панели приборов.​

Подбирать фильтр нужно по VIN. Фильтров существует два типа и они не взаимозаменяемые.

  • Фильтр салона: 97133-2E250 = 97133-2E260, размеры: Д/Ш/В=239/190/20 мм, можно смело брать TSN 9.7.565 или TSN 9.7.566 (угольный)
  • Фильтр салона: 97133-2E200 = 97133-2E210, размеры: Д/Ш/В=225/200/18 мм, можно смело брать TSN 9.7.35 или TSN 9.7.115 (угольный)​

1. Откройте бардачок.

Расположение бардачка в салоне на автомобиле Hyundai ix35

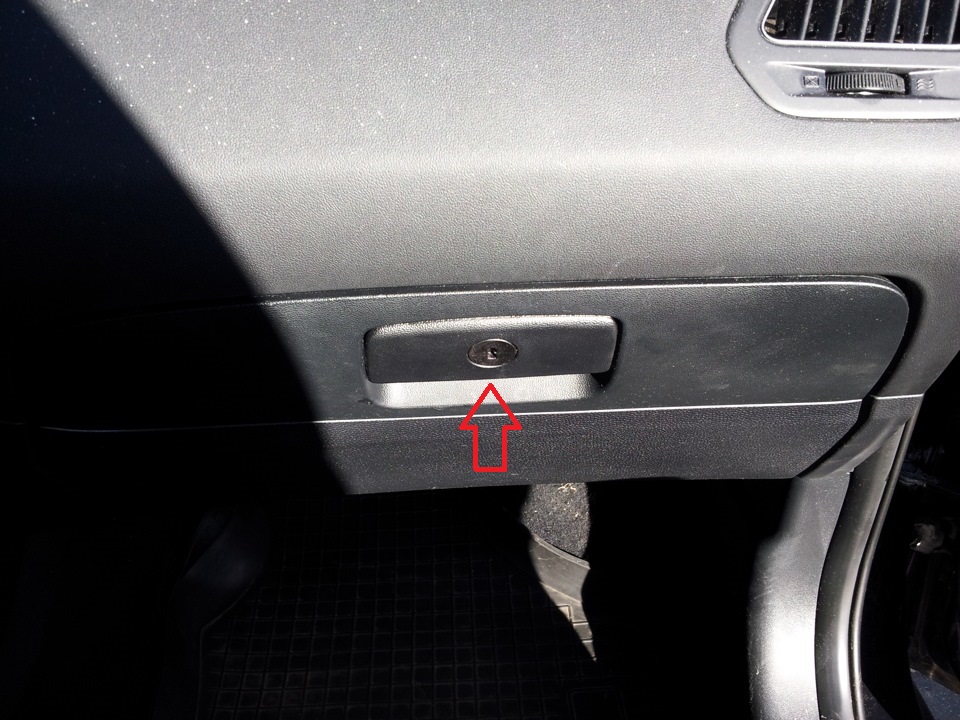

Рычаг открывания бардачка на автомобиле Hyundai ix35

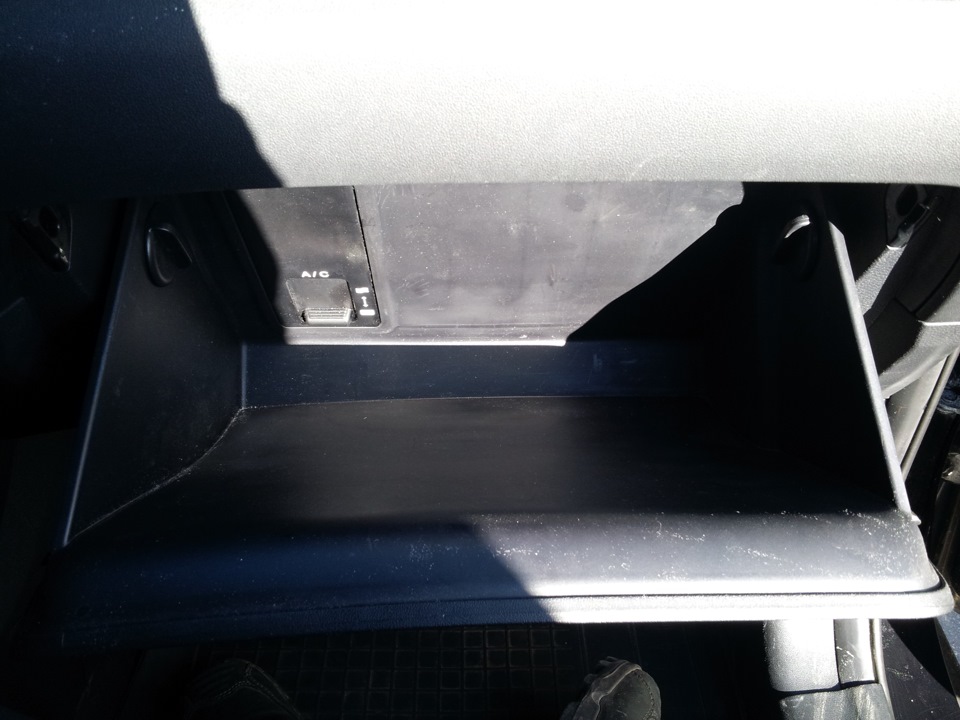

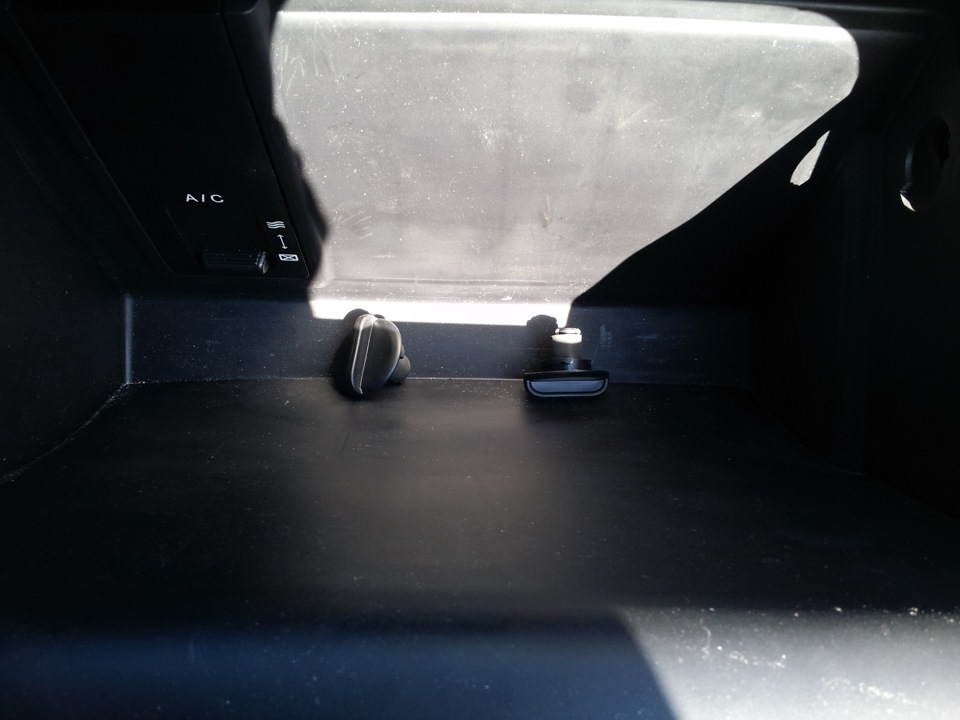

Открытый бардачок на автомобиле Hyundai ix35

2. Поверните левый и правый ограничитель открывания бардачка против часовой стрелки, и вытащите ограничители.

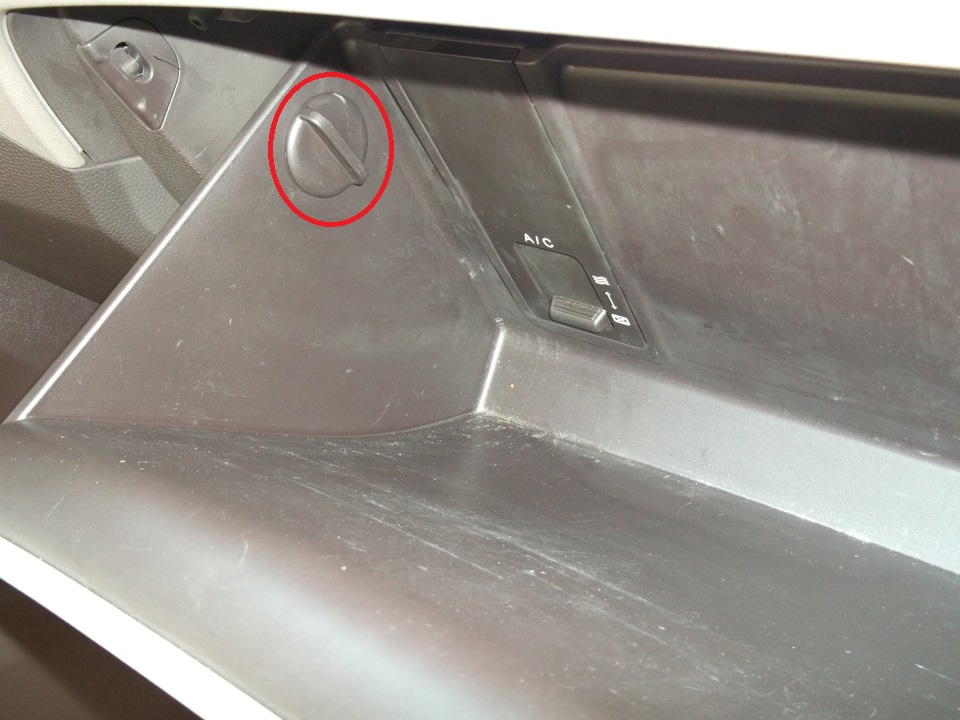

Открутить левый ограничитель бардачка на автомобиле Hyundai ix35

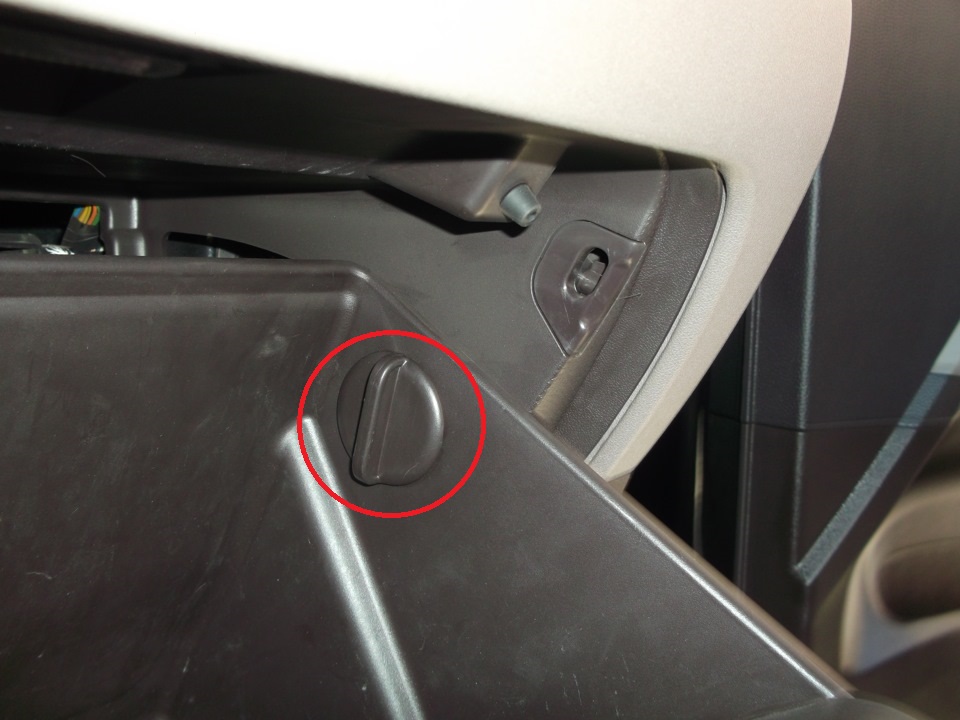

Открутить правый ограничитель бардачка на автомобиле Hyundai ix35

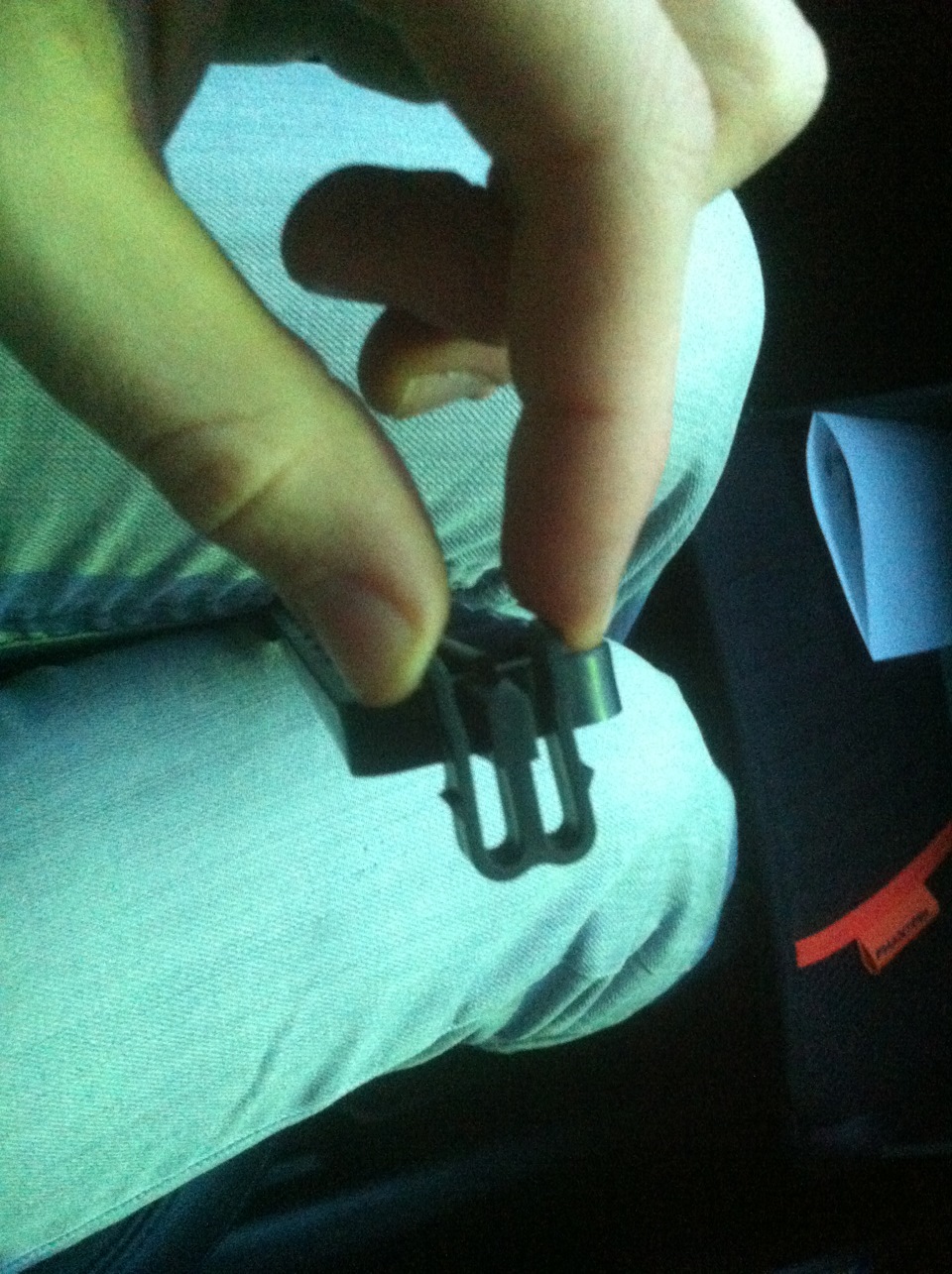

Ограничители бардачка на автомобиле Hyundai ix35

Ограничители бардачка.

ПРЕДУПРЕЖДЕНИЕ:

Не перепутайте ограничители, каждый ограничитель только в свою сторону.

3. Сожмите и отщелкните лифт открывания бардачка.

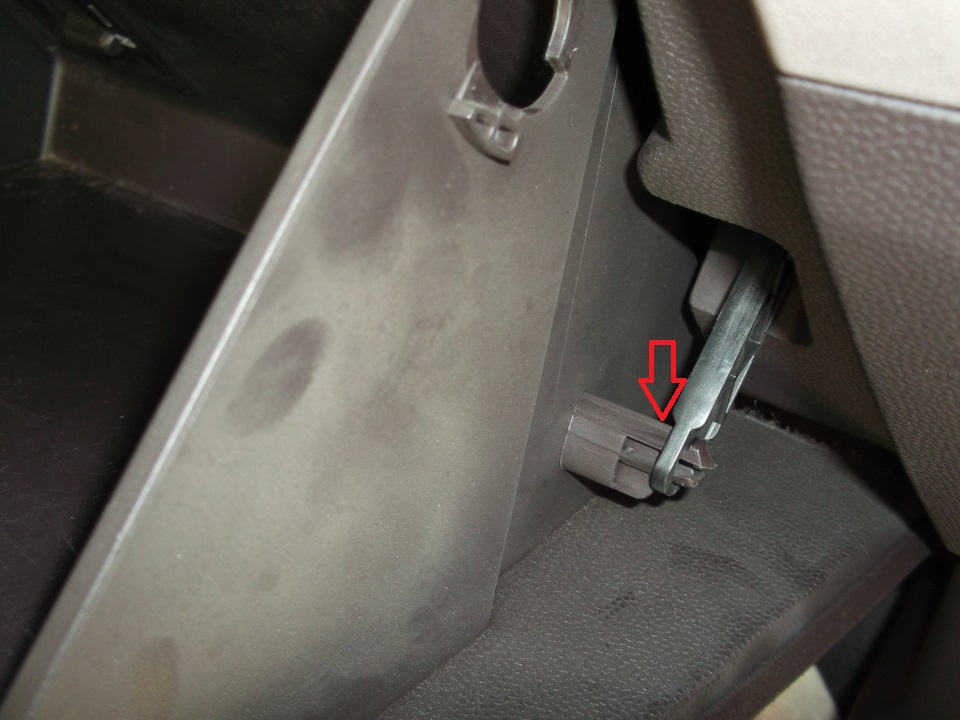

Отсоединить лифт открывания бардачка на автомобиле Hyundai ix35

4. Опустите бардачок вниз. Сожмите фиксаторы крышки фильтра (показано стрелками) и снимите крышку выводя её язычок из фиксатора (показано красным овалом).

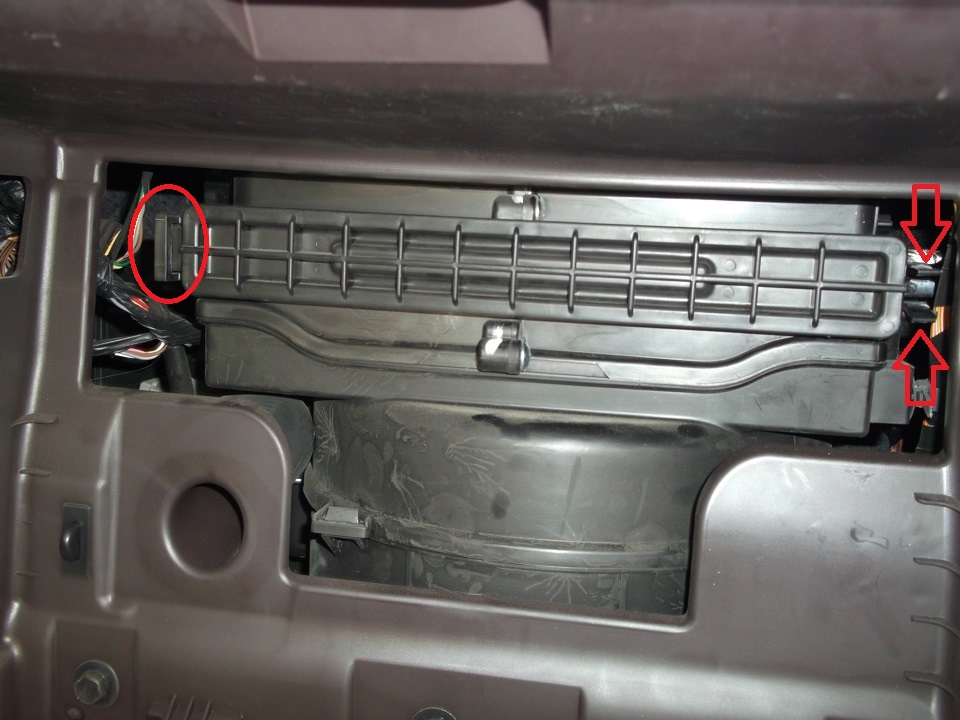

Расположение фиксаторов крышки салонного фильтра на автомобиле Hyundai ix35

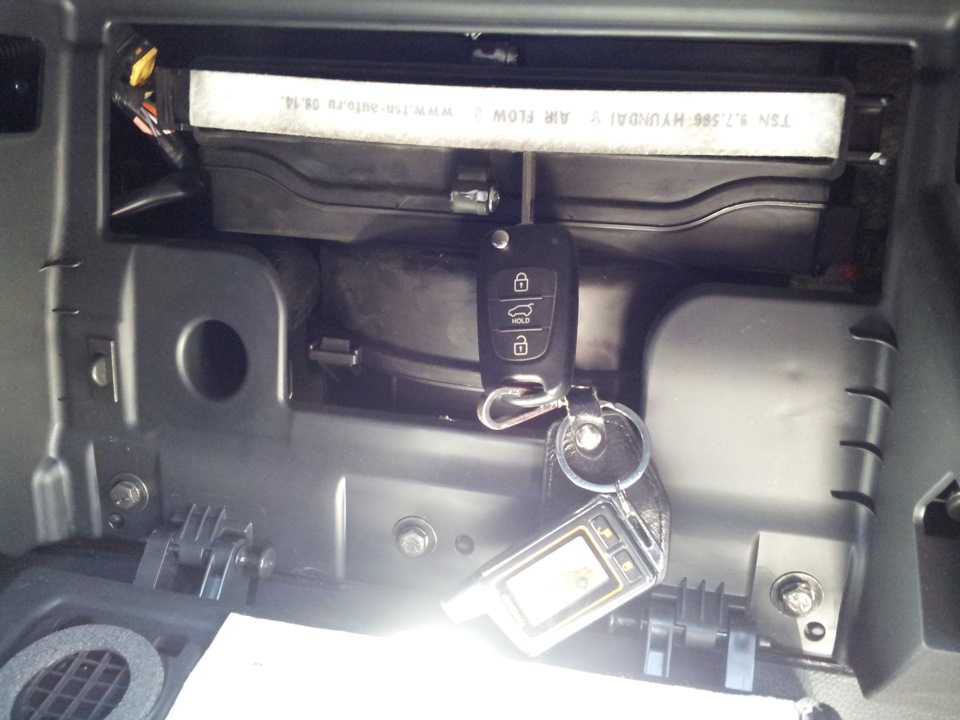

Снятая крышка салонного фильтра на автомобиле Hyundai ix35

Фиксаторы крышки салонного фильтра на автомобиле HYundai ix35

Фиксаторы крышки фильтра (их нужно сжать).

5. Вытащите салонный фильтр (при необходимости подденьте его ключами, или плоской отверткой).

Извлечь салонный фильтр на автомобиле Hyundai ix35

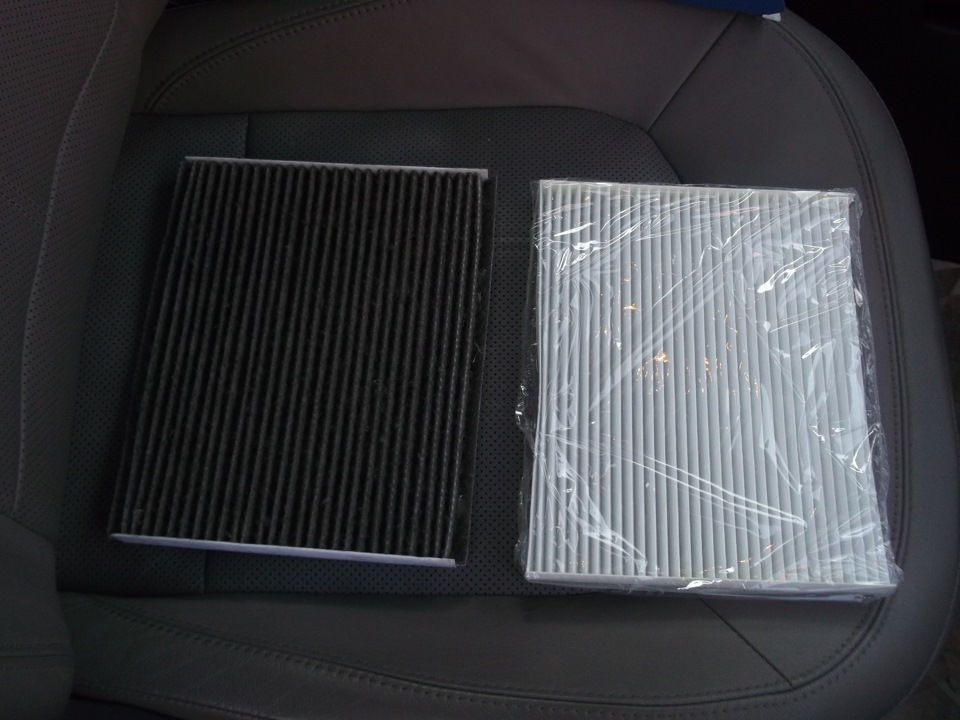

Старый и новый салонный фильтр на автомобиле Hyundai ix35

Старый и новый фильтр салона на Хендай ix35.

6. Установите фильтр салона на Хендай ix35 в порядке, обратном снятию.

Примечание:

При установке фильтра, стрелка должна быть направлена вниз.

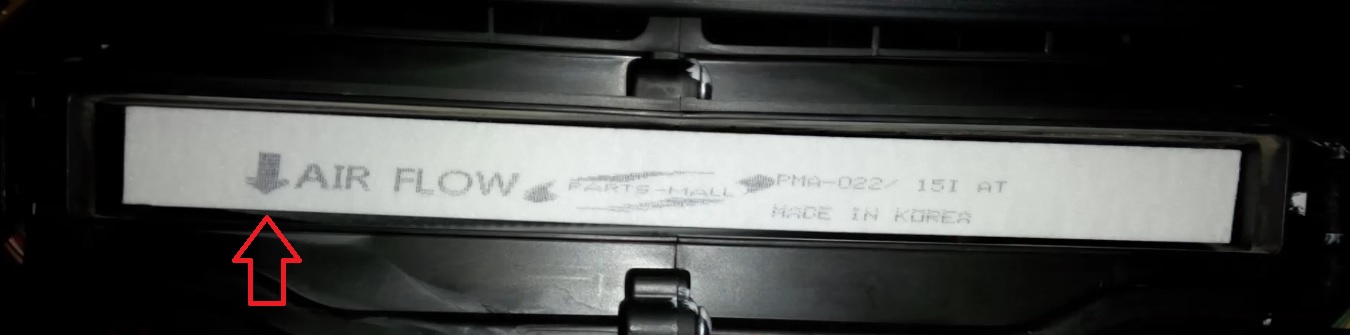

Стрелка салонного фильтра вниз на автомобиле Hyundai ix35

Направление стрелки салонного фильтра на Хендай ix35.

В статье не хватает:

  • Фото инструмента

Источник: http://carpedia.club/​
