Замена тормозного диска тормозного механизма переднего колеса Hyundai ix35

Инструменты:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой
  • Гаечный ключ торцевой Г-образный 17 мм
  • Гаечный ключ рожковый 14 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Отвертка ударная крестовая средняя (при необходимости)
  • Молоток большой (при необходимости)
  • Щетка металлическая
  • Приспособление для утапливания тормозных суппортов (09581-11000)

Детали и расходники:

  • Шприц
  • Проволока
  • Тормозная жидкости (типа DOT-4, при необходимости)
  • Диск тормозного механизма передних колес (51712-3K110 для 4WD, 51712-3K050 для 2WD)
  • Смазка для направляющих пальцев (08887-01206)
  • Высокотемпературная медная аэрозольная смазка (артикул 30006)

Примечание:

В этой статье описано как поменять передний тормозной диск на Хендай ix35.

Допустимая толщина тормозного диска на Хендай ix35 составляет:

2WD:

  • стандартное значение: 26 мм;
  • Минимальное значение: 24.4 мм.

​4WD:

  • Стандартное значение: 28 мм;
  • Минимальное значение: 26.4 мм.

Если на диске тормозного механизма имеются трещины, риски глубиной более 0,4 мм, волнистость или другие повреждения, его необходимо заменить.

ПРЕДУПРЕЖДЕНИЕ:​

Диски тормозных механизмов передних колес следует заменять парой, при этом необходимо заменить и тормозные колодки, как описано в этой статье.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установите противооткатные упоры «башмаки» под задние колеса на автомобиле Hyundai ix35

2. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

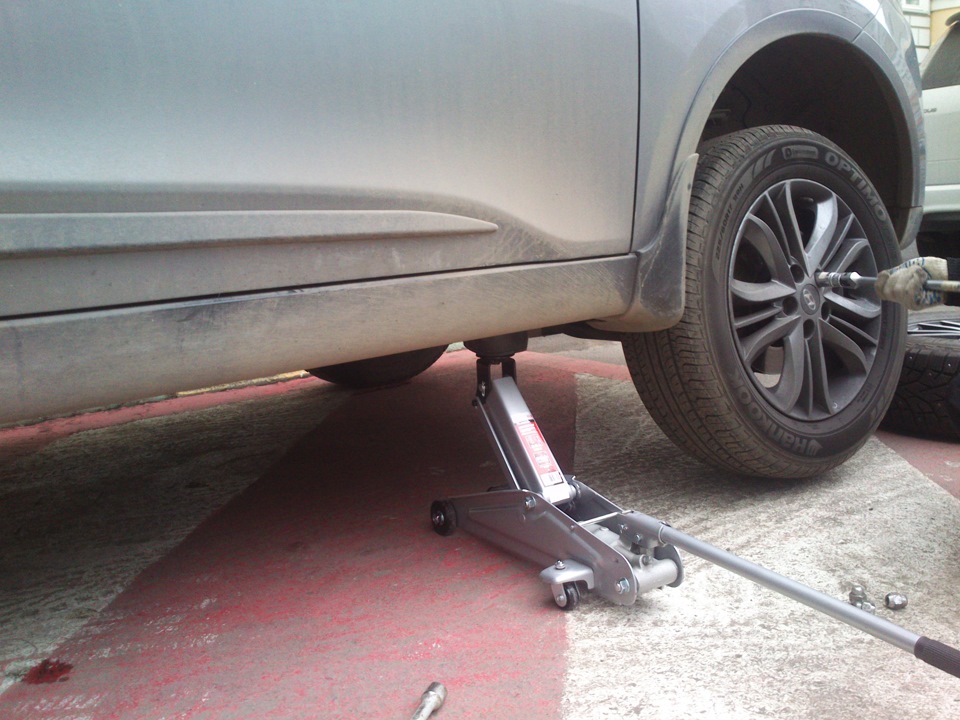

Поддомкратить автомобиль Hyundai ix35

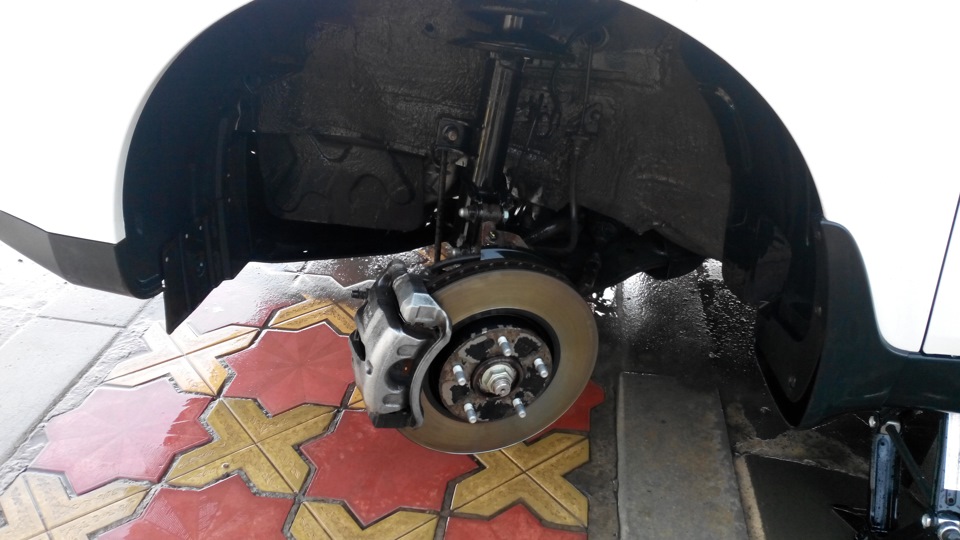

Снять переднее колесо на автомобиле Hyundai ix35

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

3. Снимаем тормозные колодки, как описано в этой статье.

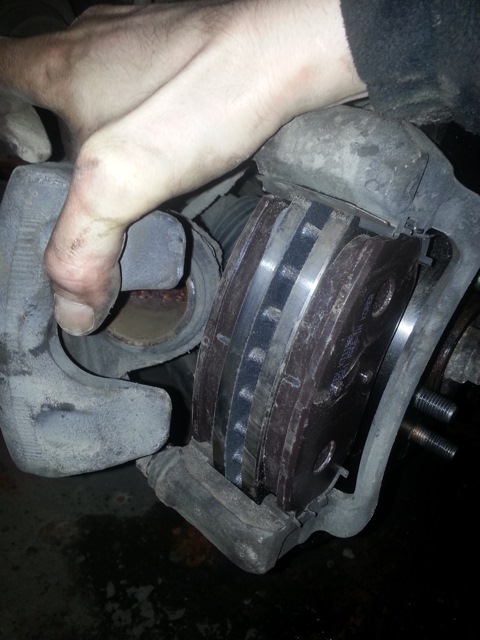

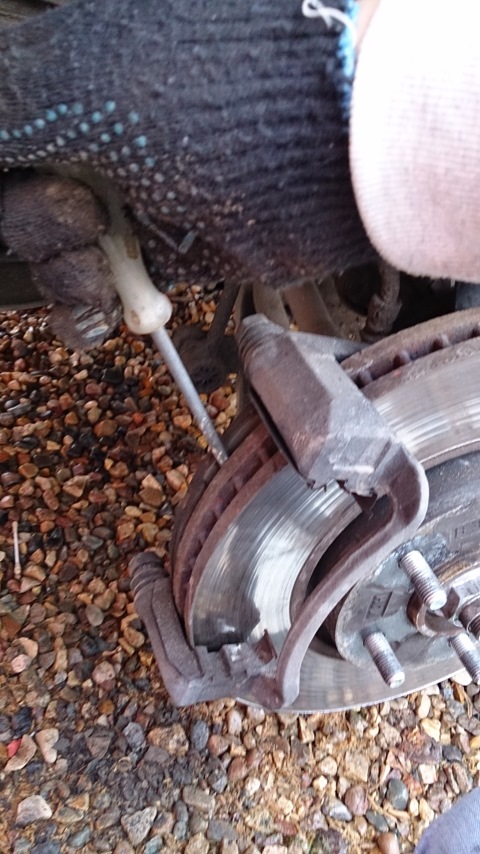

Снять тормозные колодки передних колес на автомобиле Hyundai ix35

4. Ключом «на 17» открутите два болта (верхний и нижний) крепления направляющей колодок к поворотному кулаку, и снимите направляющую колодок.

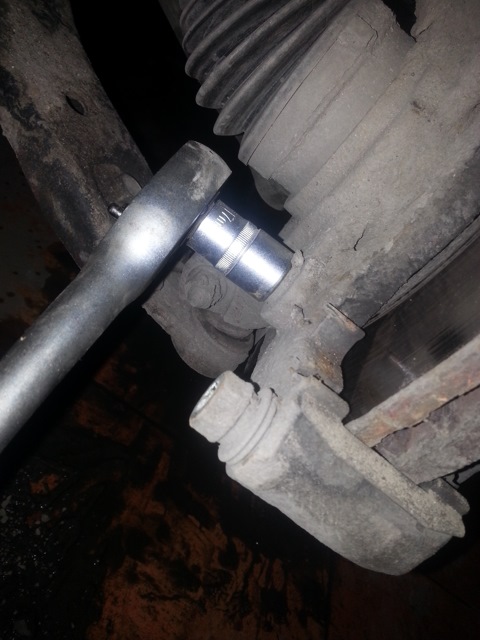

Открутить верхнее крепление скобы переднего суппорта на автомобиле Hyundai ix35

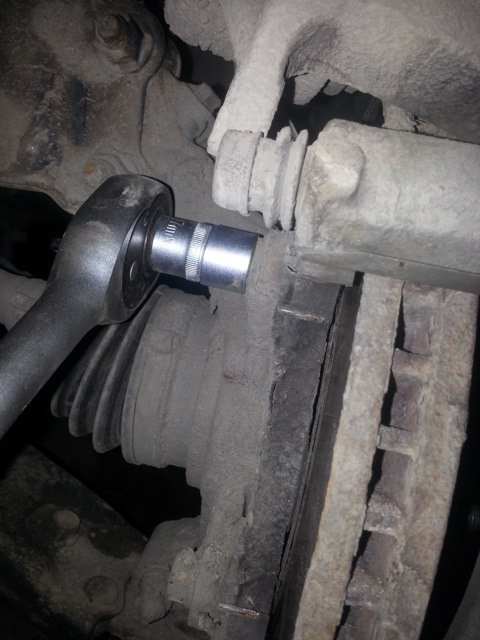

Открутить нижнее крепление скобы переднего суппорта на автомобиле Hyundai ix35

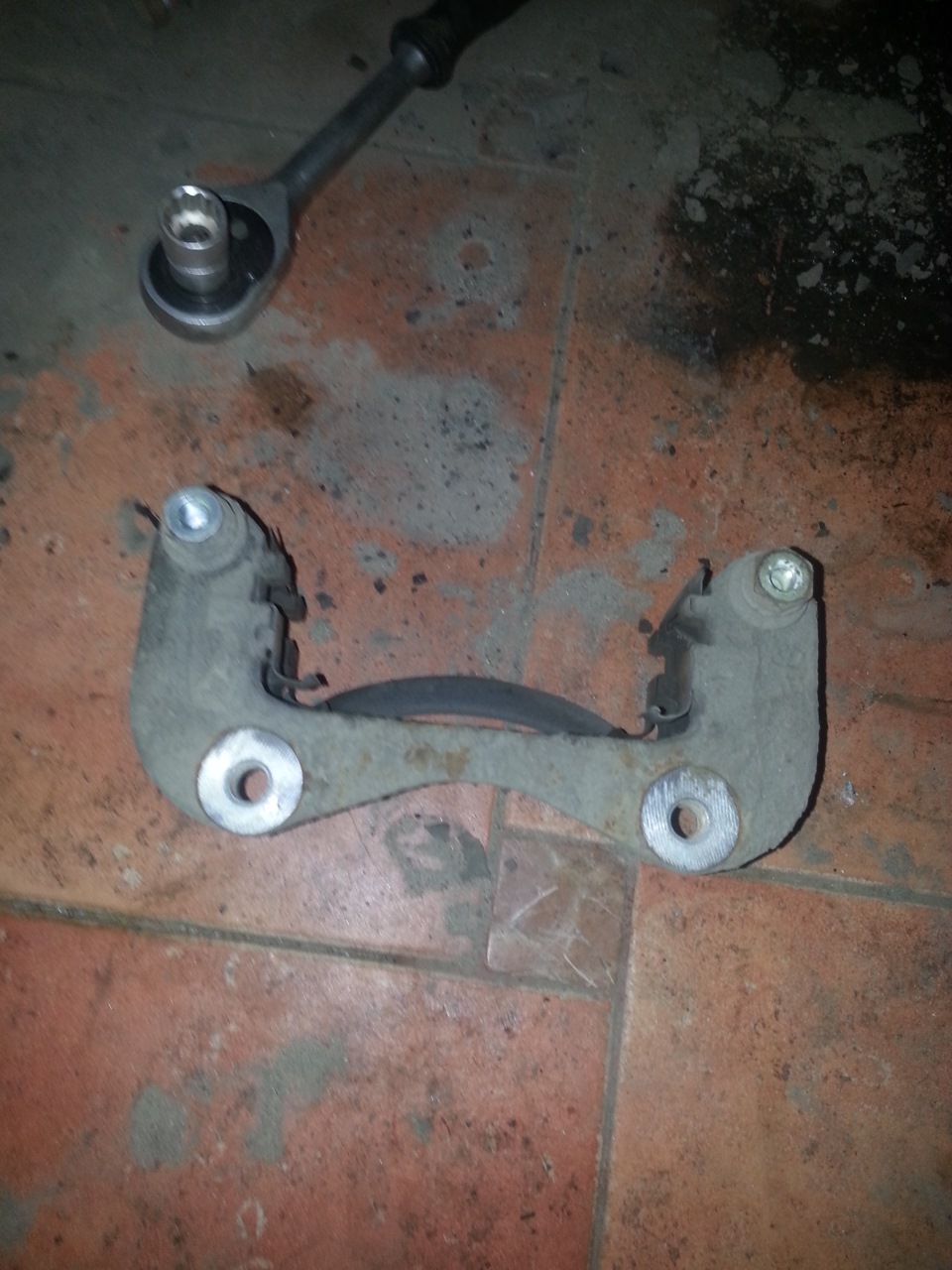

Скоба переднего суппорта на автомобиле Hyundai ix35

5. Металлической щеткой очистите от грязи и коррозии головки двух винтов крепления диска к ступице переднего колеса, открутите их, и снимите тормозной диск.

Очистить крепление тормозного диска на автомобиле Hyundai ix35

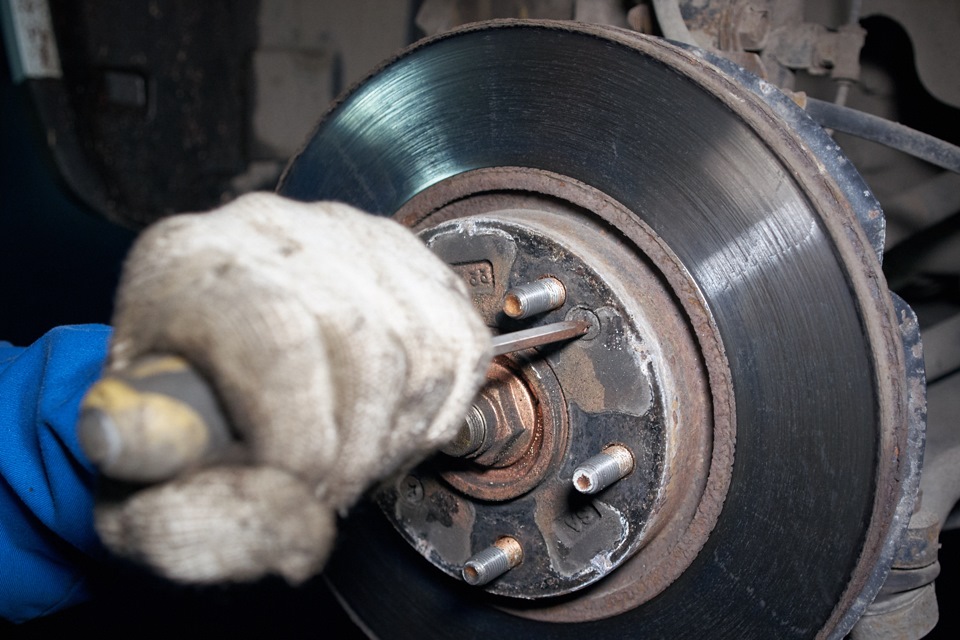

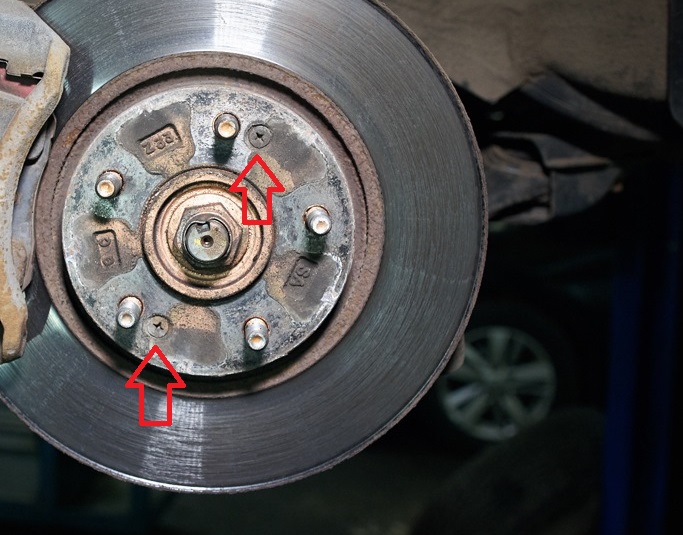

Открутить саморезы крепления тормозного диска на автомобиле Hyundai ix35

Снять тормозной диск на автомобиле Hyundai ix35

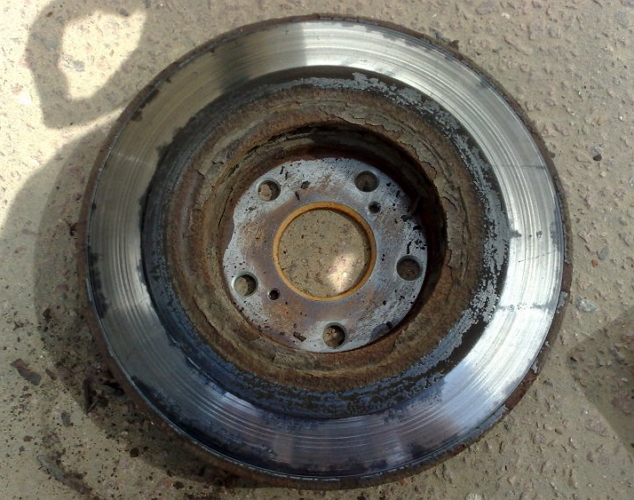

Передний тормозной диск на Хендай ix35.

Примечание:

Если крестообразной отвёрткой открутить крепления диска не удается, открутите их ударной отвёрткой.

Открутить ударной отверткой крепление тормозного диска на автомобиле Hyundai ix35

Открутить крепление ударной отвёрткой.

6. Металлической щеткой удалите следы окалин, и любую другую грязь со ступицы колеса.

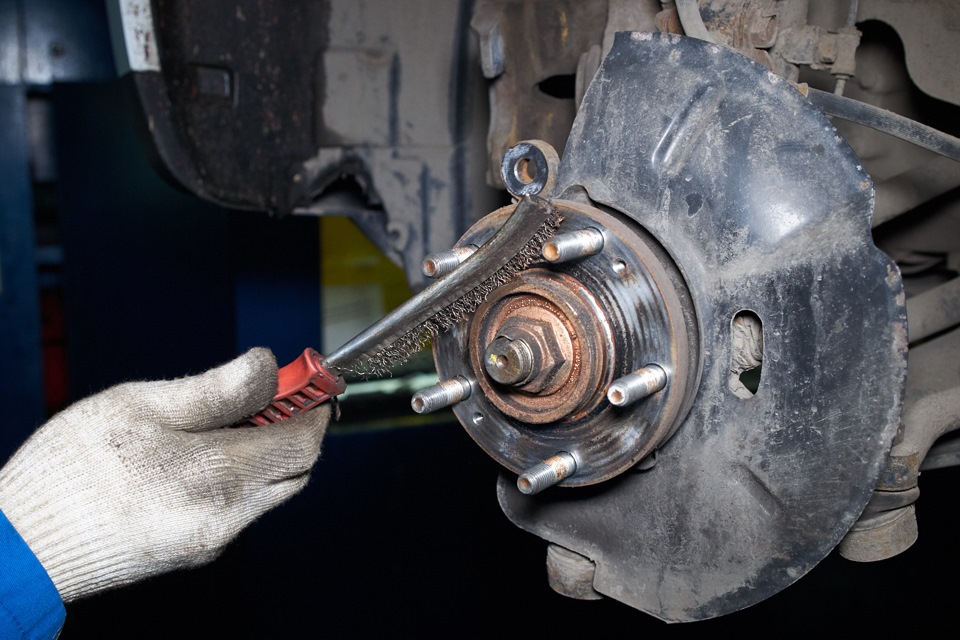

Очистить ступицу переднего колеса на автомобиле Hyundai ix35

Примечание:

Делается это для того, чтобы посадка нового тормозного диска произошла без малейшего перекоса.

7. Нанесите на контактные поверхности ступицы и резьбовые соединения высокотемпературную медную смазку в виде аэрозоля.

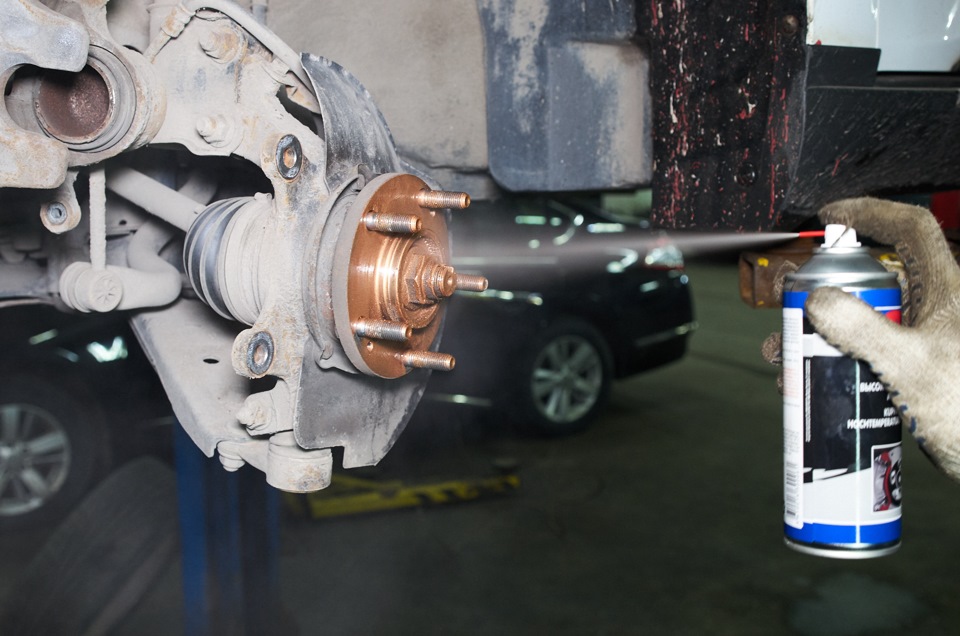

Нанести высокотемпературную медную смазку на ступицу переднего колеса на автомобиле Hyundai ix35

Примечание:

Делается это для того, чтобы не было прикипания, и закисания деталей.

8. Перед установкой металлической щеткой очистите поверхности направляющую колодок.

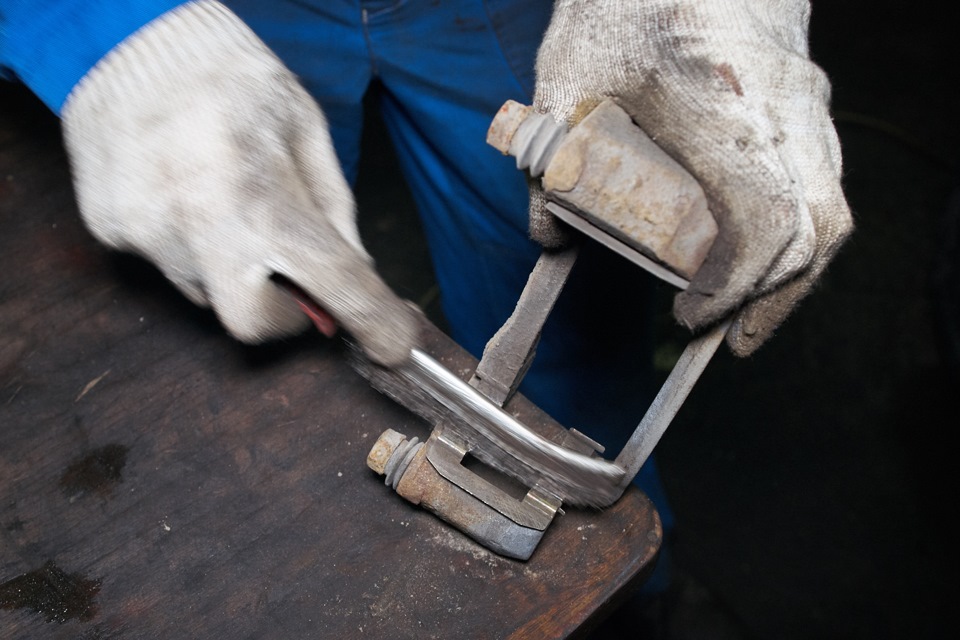

Очистить направляющую скобу передних суппортов на автомобиле Hyundai ix35

9. Cмажьте направляющие пальцы высокотемпературной смазкой, как описано в этой статье.

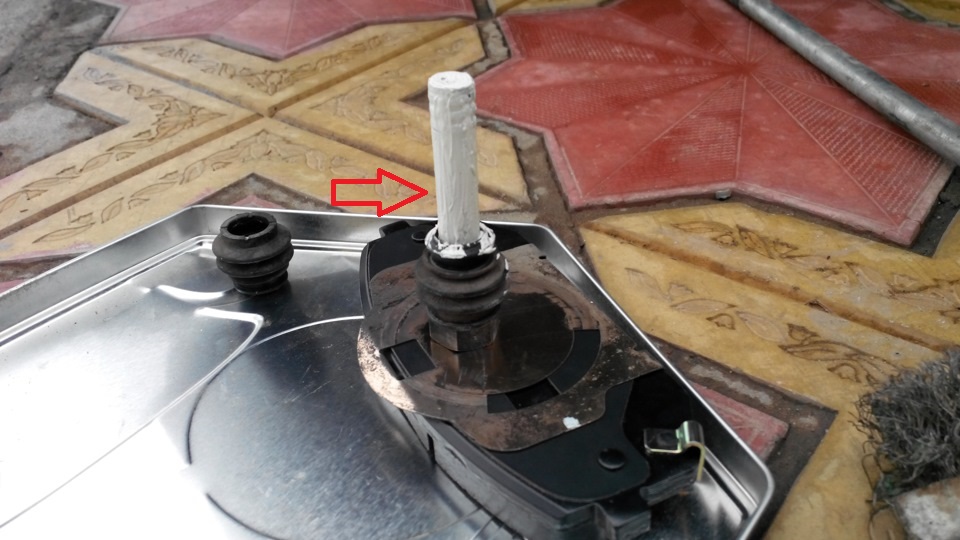

Смазать направляющие пальца тормозного суппорта переднего колеса на автомобиле Hyundai ix35

10. Установите тормозной диск на Хендай ix35 в порядке, обратном снятию.

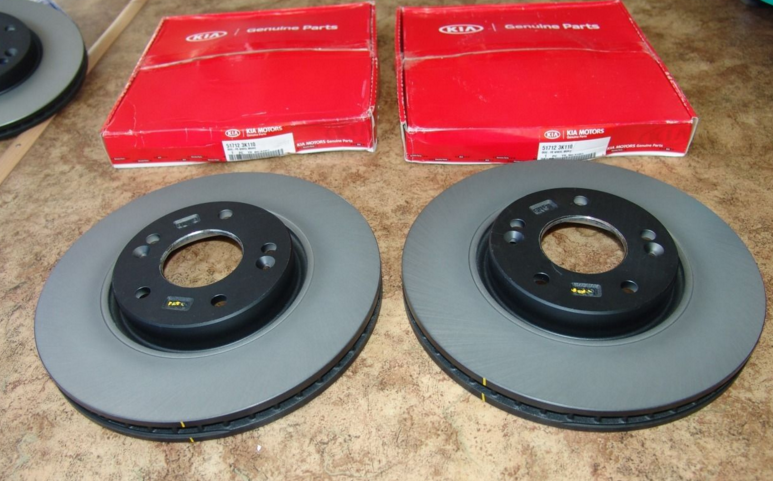

Тормозные диски 51712-3K110 на автомобиле Hyundai ix35

11. Установите тормозные колодки, как описано в этой статье.

Установить тормозные колодки передних колес на автомобиле Hyundai ix35

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
