Ремонт переднего дифференциала и правого шруса Hyundai ix35

Инструменты:

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Вороток под торцевую насадку 3/4"
• Насадка на вороток на 17 мм
• Насадка на вороток 32 мм
• Насадка на вороток 14 мм
• Гаечный ключ накидной прямой 17 мм
• Гаечный ключ накидной прямой 14 мм
• Удлинителя для воротка (4 шт.)
• Труба для воротка
• Молоток большой
• Токарный станок
• Фреза
• Наждачная бумага
• Электросварка

Детали и расходники:

• Гайка ступицы (49551-3S000)
• Сальник правый (47352-39300)
• Пыльник правого сальника (47318-39300)
• Смазка для шлицов (Mobil 222 для раздатки и АКПП)

Примечание:

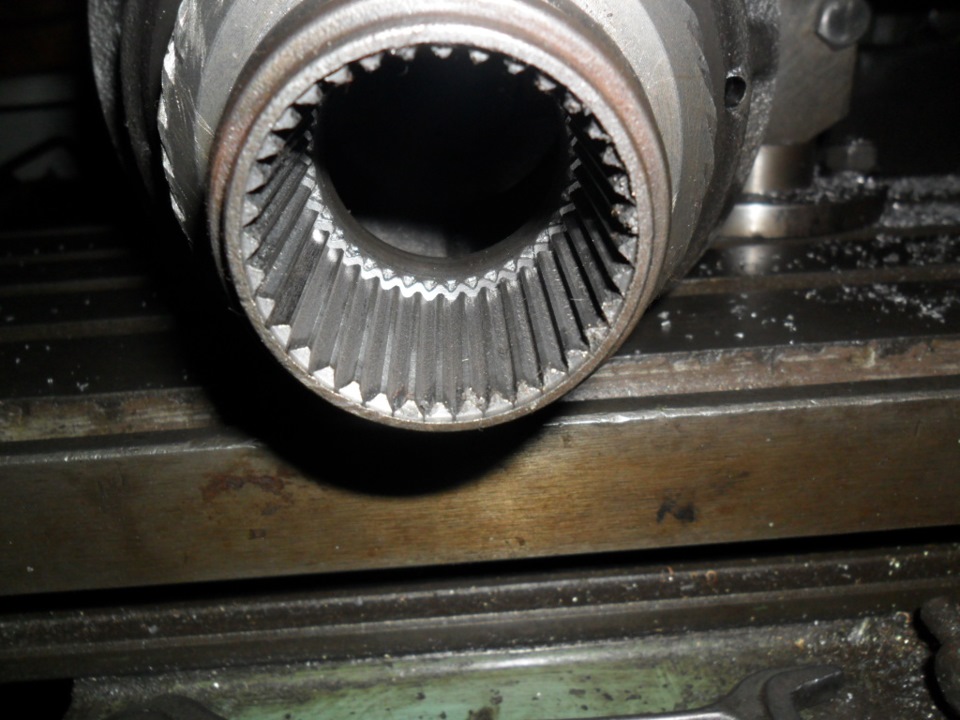

1. Снимите чашку дифференциала и углубите шлицы.

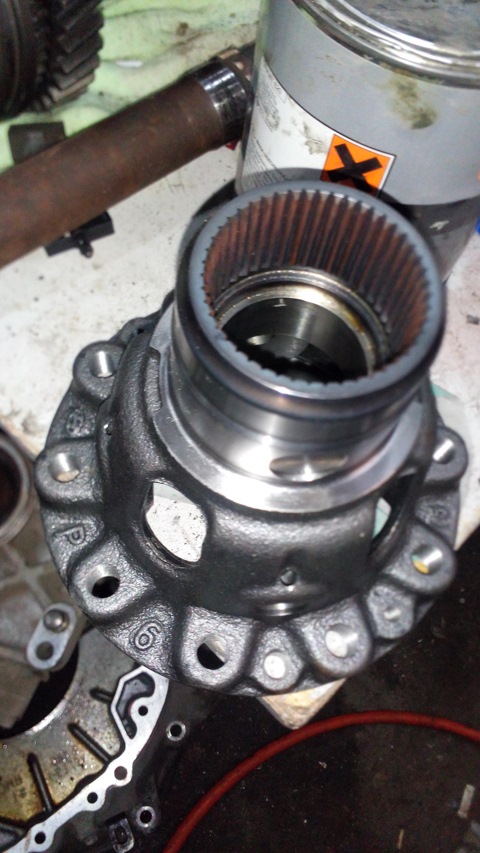

Чашка дифференциала на Хендай ix35.

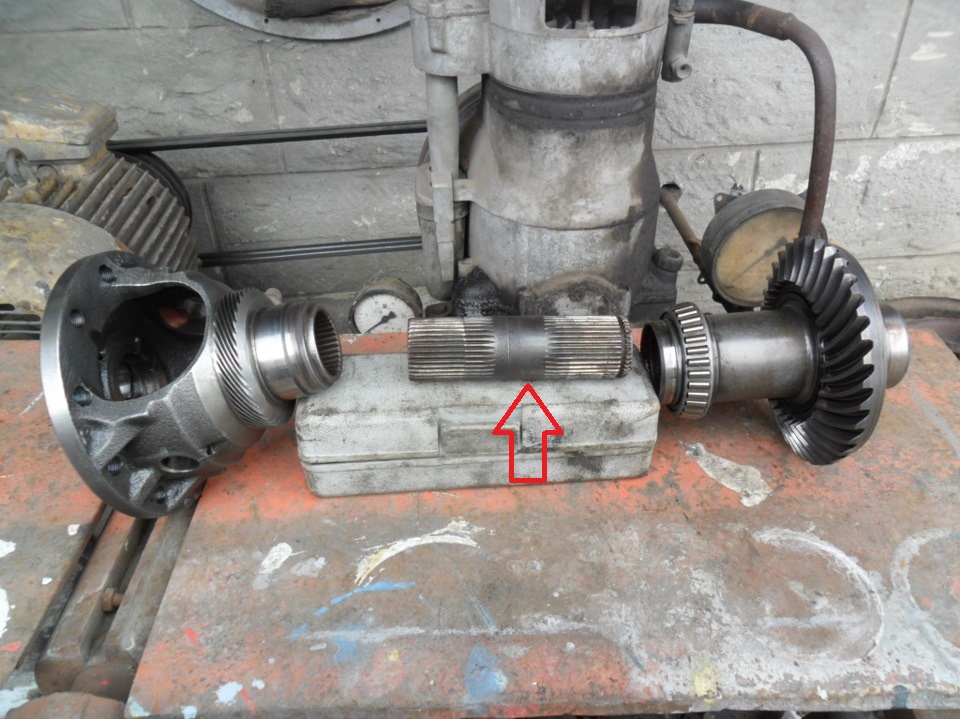

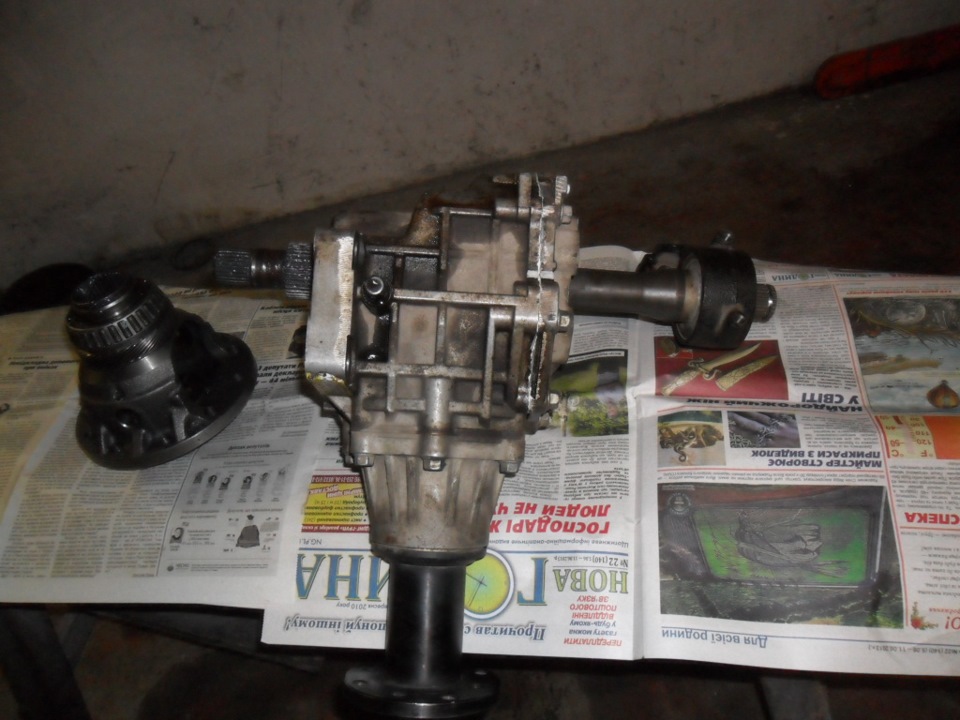

2. Снимите вал раздаточной коробки.

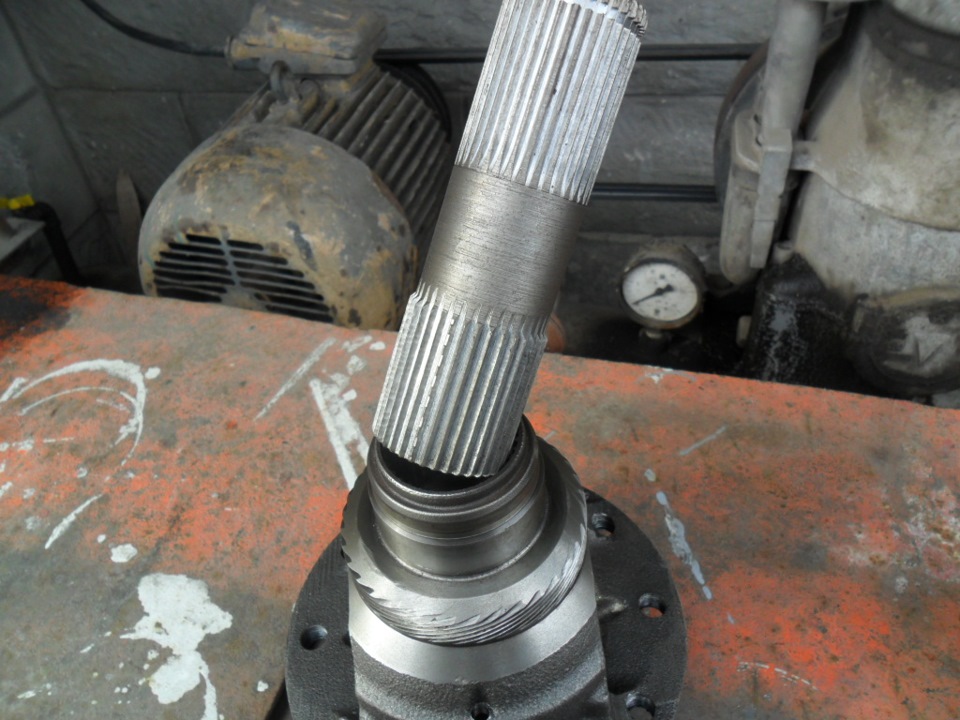

3. Фрезой выточите новые шлицы на вал раздаточной коробки

4. Снимите промежуточный вал и его подшипник, как описано в этой статье.

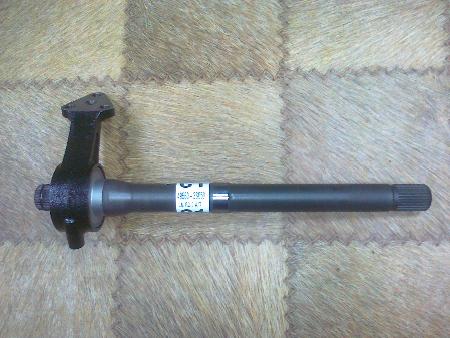

Промежуточный вал на Хендай ix35.

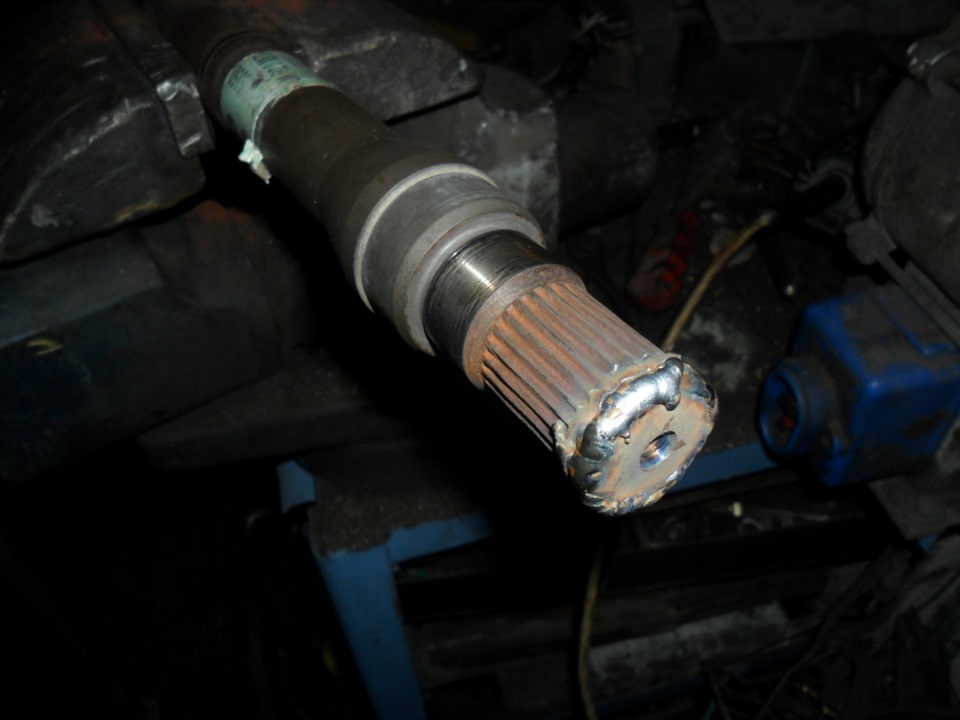

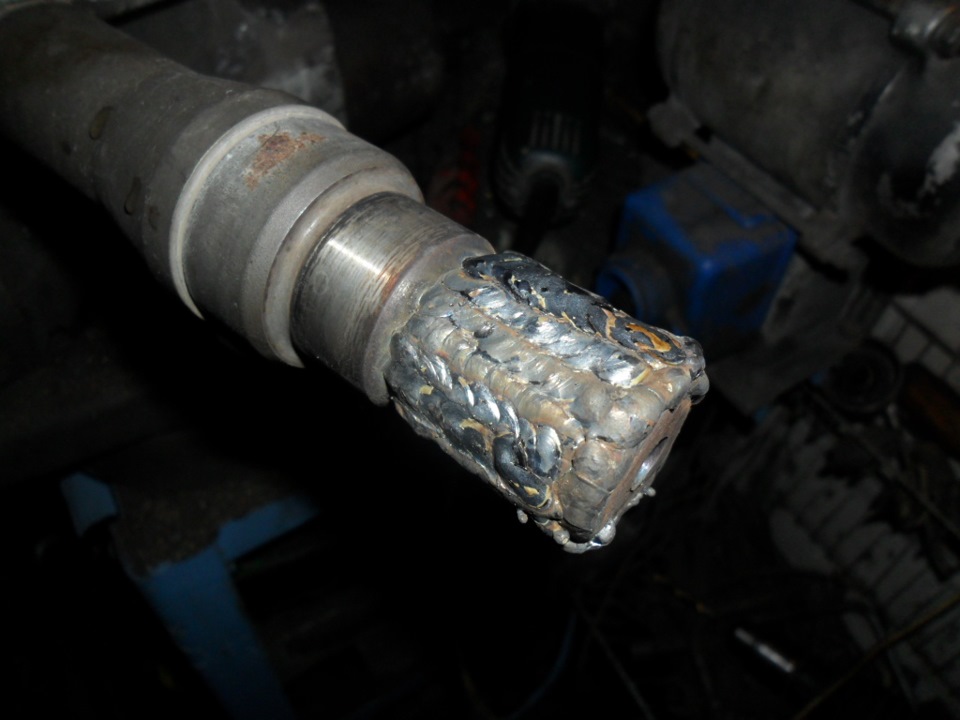

5. Наварите и вырежьте новые шлицы на промежуточном валу.

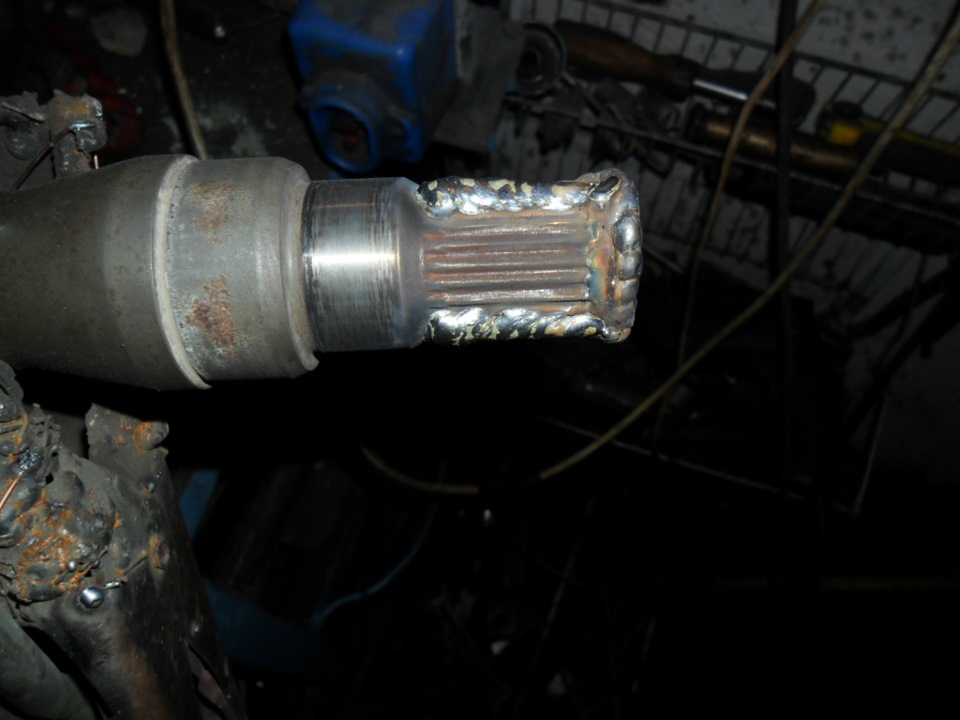

Сначала заварите канавку стопорного кольца на Хендай ix35.

Примечание:

Заваривайте не спеша, чтобы не перегреть метал.

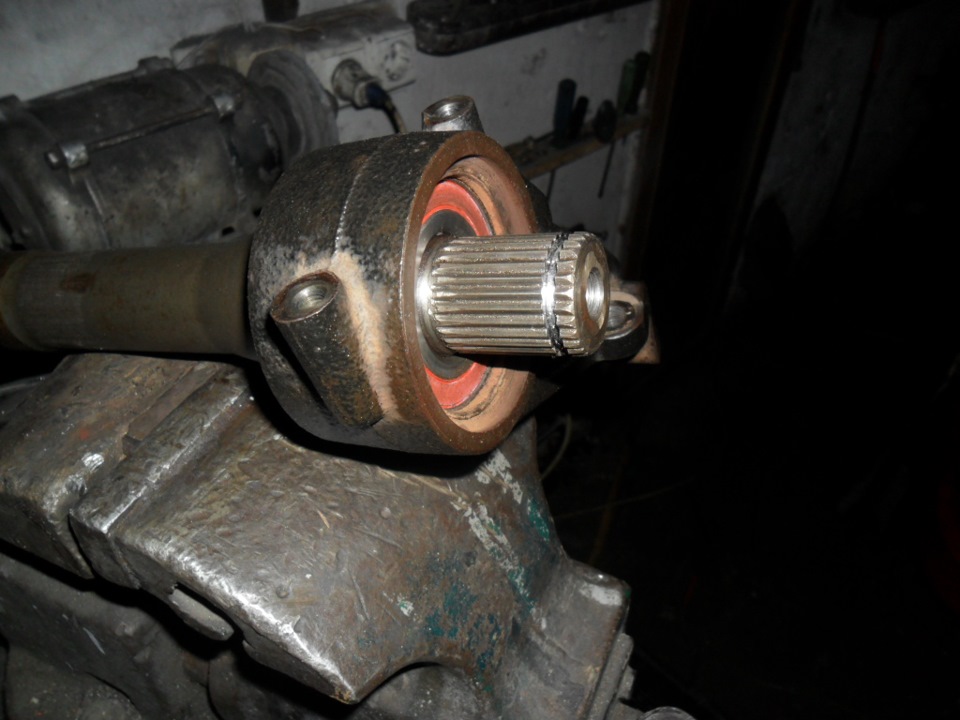

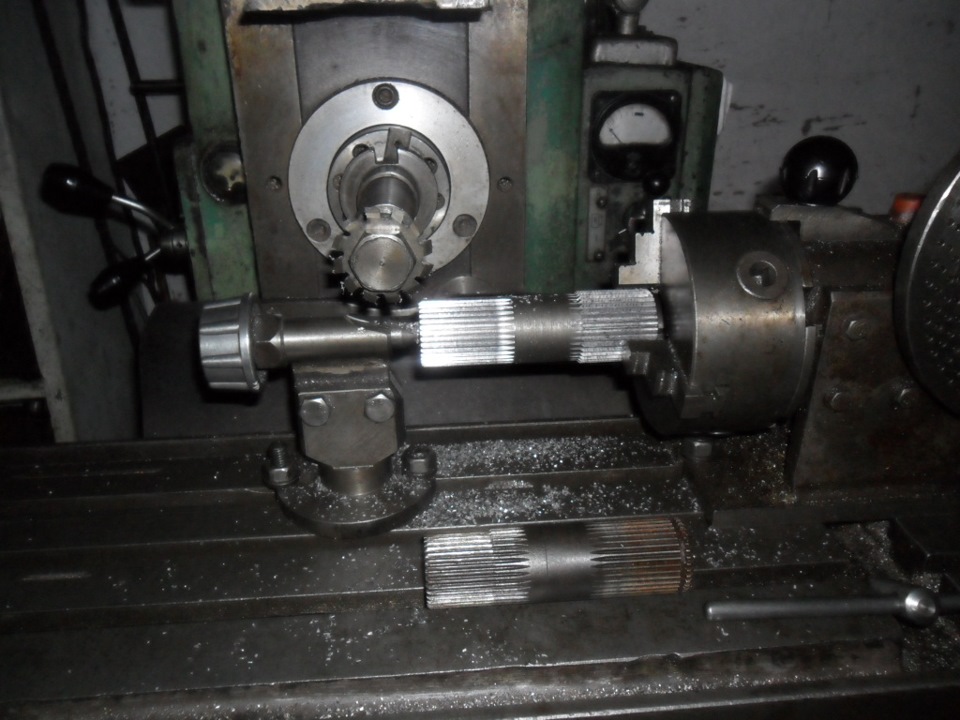

6. Выточите новые шлицы на промежуточном валу.

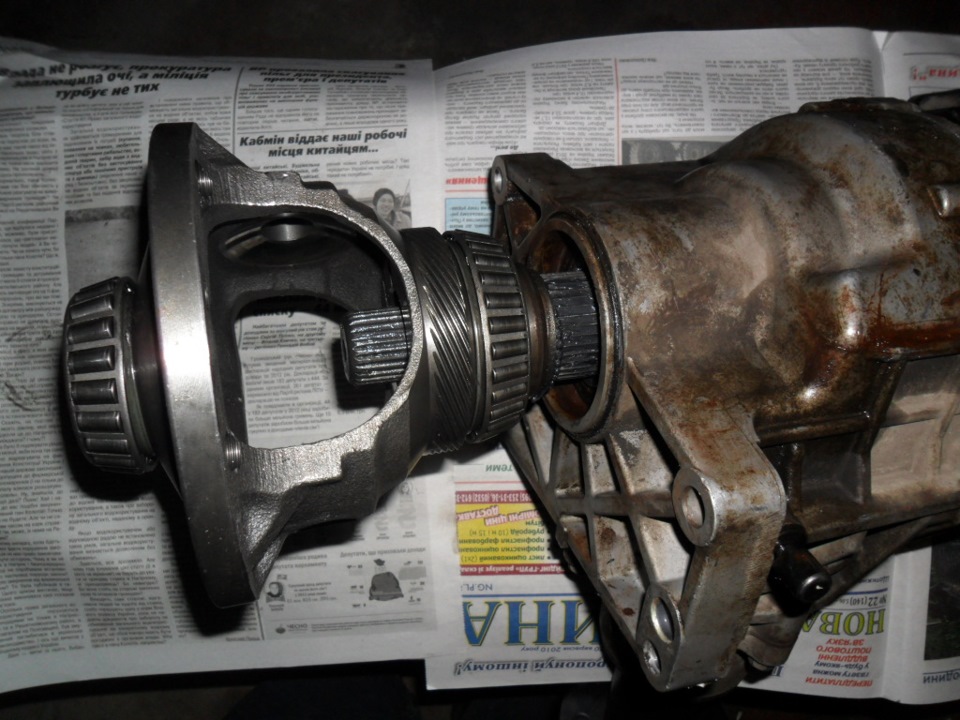

7. Вот таким образом полуось проходит раздаточную коробку и втыкается в КПП, а именно в дифференциал (для наглядности показано на снятой раздаточной коробке).

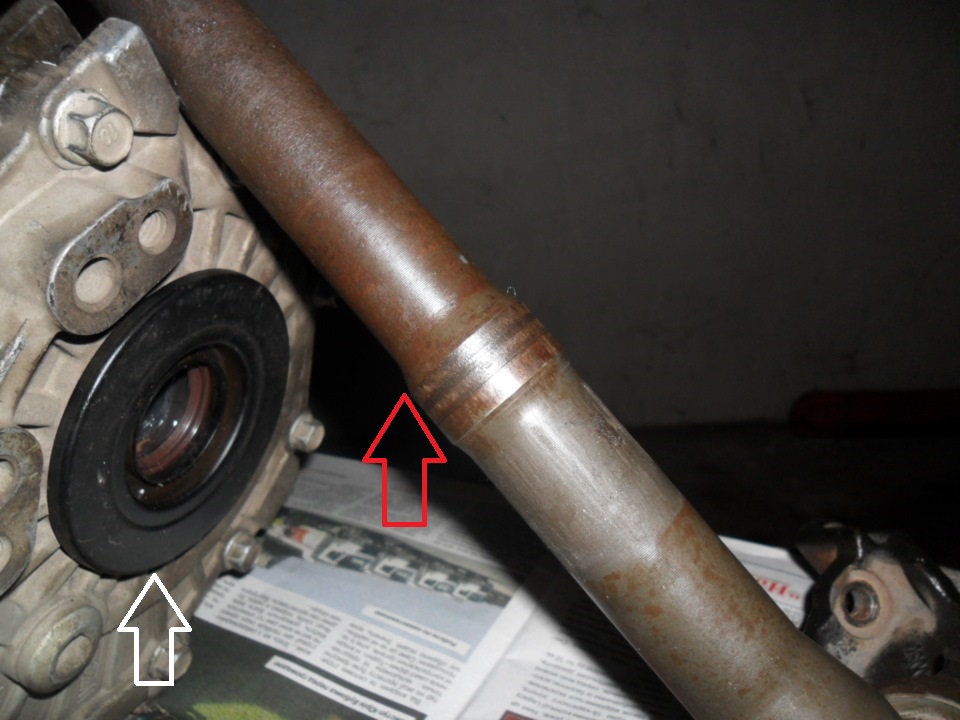

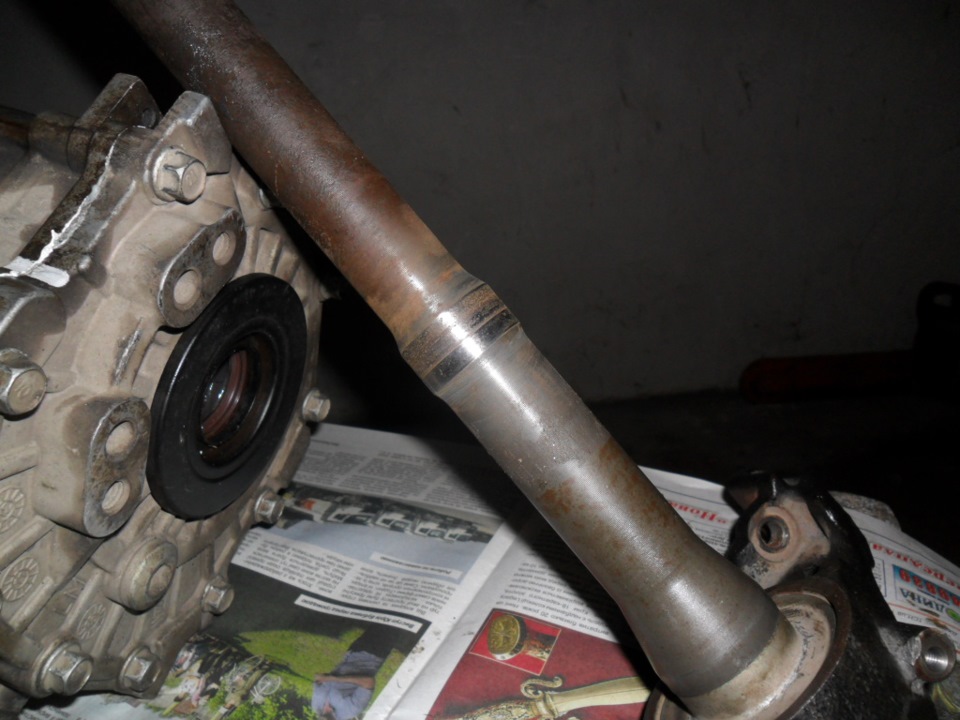

8. Место сальника на валу ржавое (показано красной стрелкой). Поэтому под металлическим пыльником (показан белой стрелкой) находится сальник который нужно менять, как описано в этой статье.

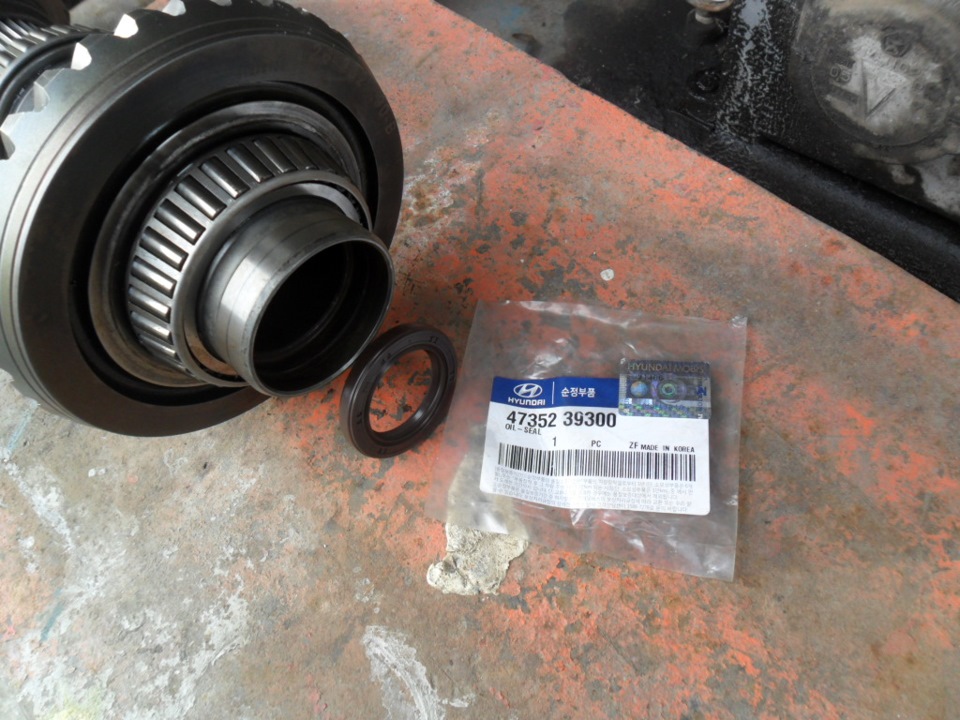

Сальник промежуточного вала на​ Хендай ix35.

9. Отполируйте ржавчину на валу и наложите смазку.

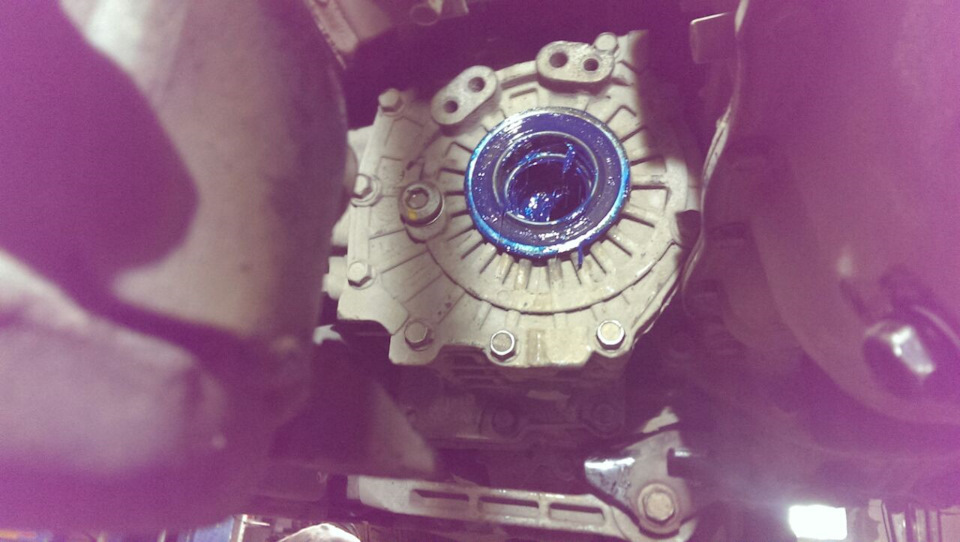

Смазанное отверстие промежуточного вала.

10. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Описание ремонта
