Замена повторителя поворотов в наружном зеркале заднего вида Hyundai ix35

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Круглогубцы

Детали и расходники:

  • Повторитель поворотов в правое наружное зеркало (87624-2S200)
  • Повторитель поворотов в левое наружное зеркало (87614-2S200)

Примечание:

В статье описано как произвести замену повторителя поворотов в зеркале заднего вида на Хендай ix35.

1. Аккуратно подденьте плоской отверткой отражающий элемент, и отводите его в сторону.

Поддеть отражающий элемент наружного зеркала заднего вида на автомобиле Hyundai ix35

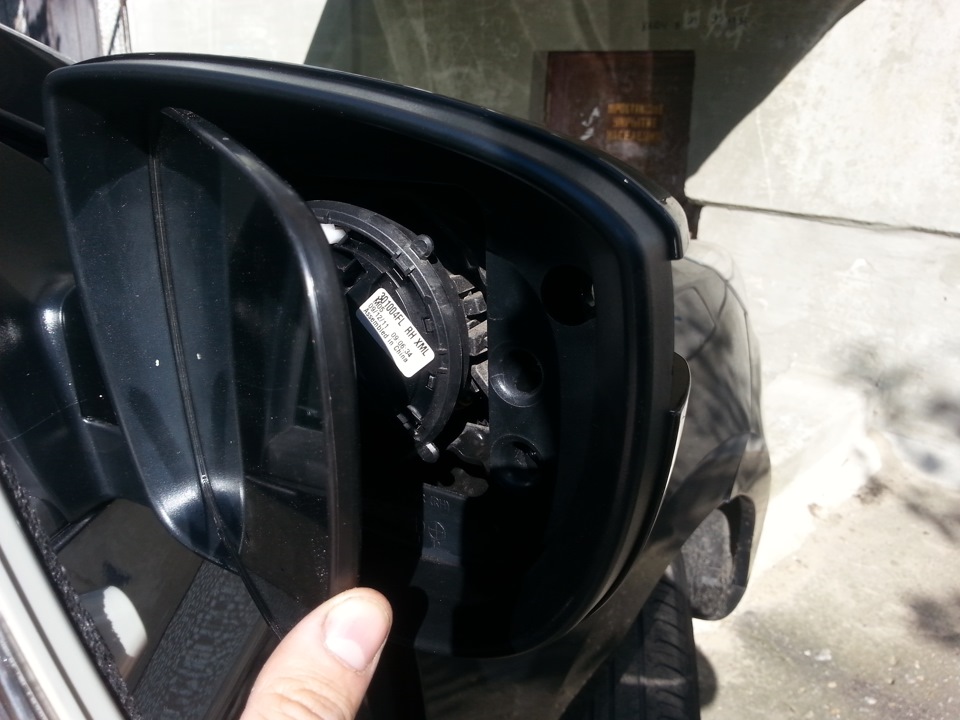

Отвести в сторону отражающий элемент наружного зеркала заднего вида на автомобиле Hyundai ix35

2. Отражающий элемент можно снять для удобства. Отсоедините две клеммы проводов от контактов элемента обогрева.

Снять клеммы обогрева наружного зеркала на автомобиле Hyundai ix35

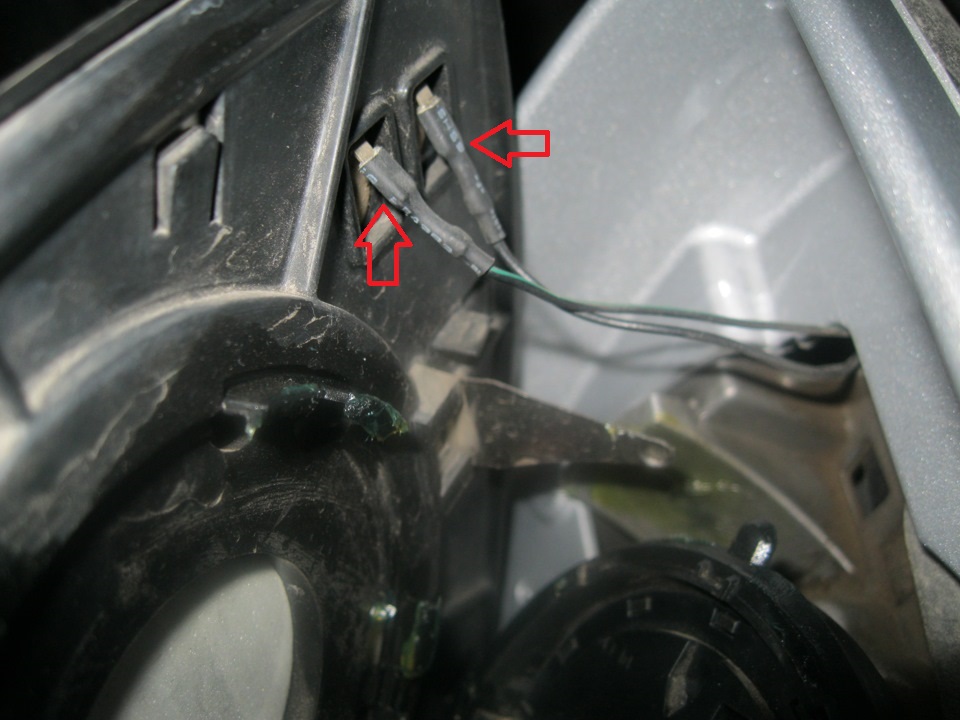

Расположение клемм обогрева наружного зеркала заднего вида на автомобиле Hyundai ix35

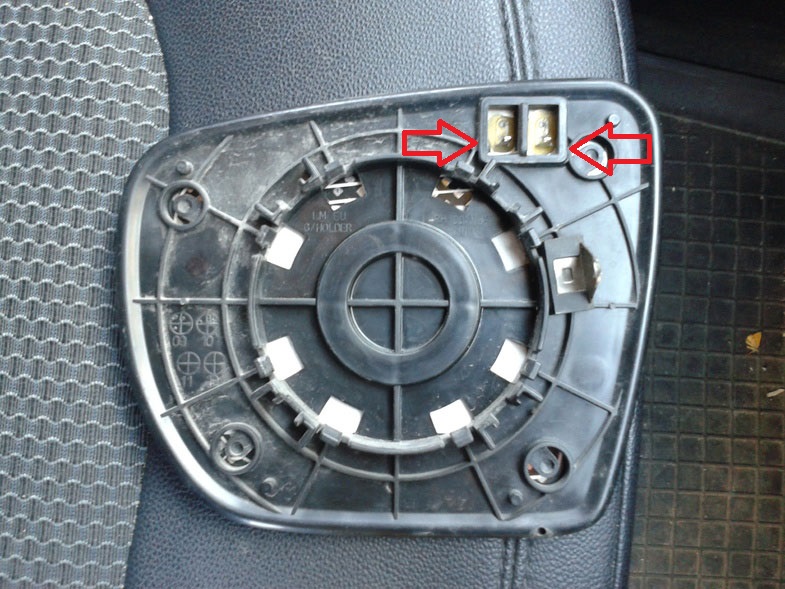

Расположение контактов обогрева наружного зеркала заднего вида на автомобиле Hyundai ix35

Примечание:

Для замены повторителя поворота отражающий элемент снимать не обязательно. Клеммы обогрева снимаются очень легко, но одевать их сложно, ввиду слишком коротких проводов.

3. Отверните саморез крепления повторителя поворота.

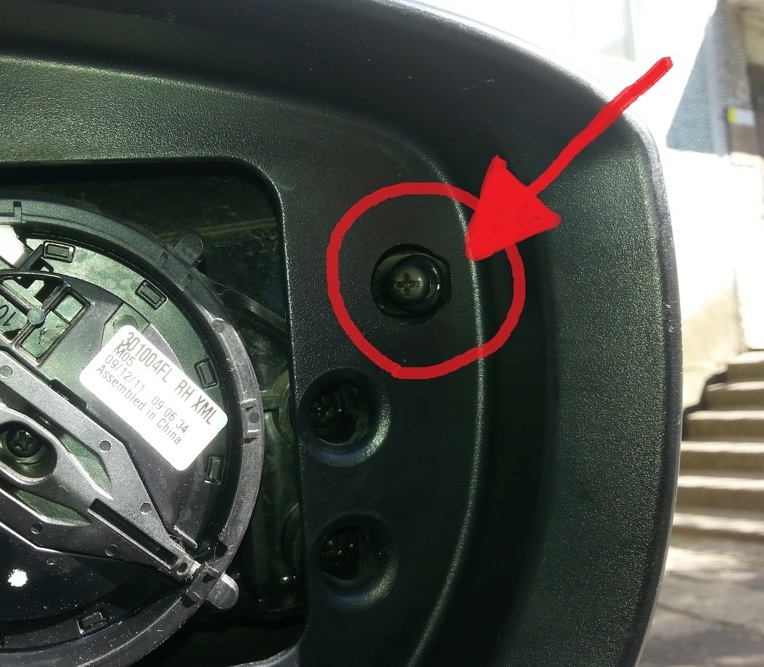

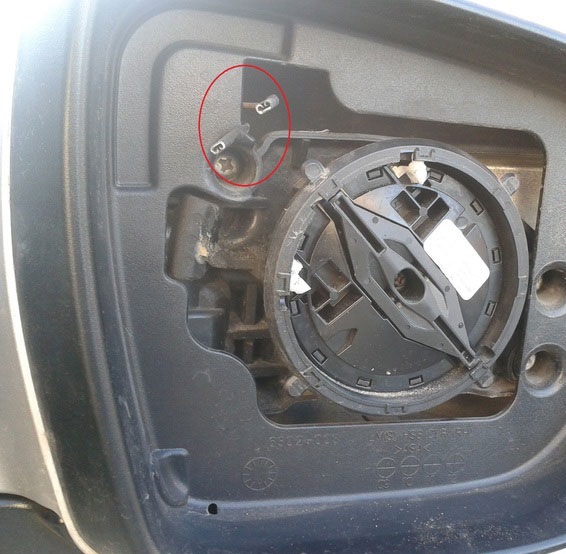

Расположение крепления повторителя поворота в наружном зеркале на автомобиле Hyundai ix35

4. Отведите повторитель поворота в сторону, круглогубцами отсоедините колодку питания (колодка с резиновой заглушкой), и снимите повторитель поворота.

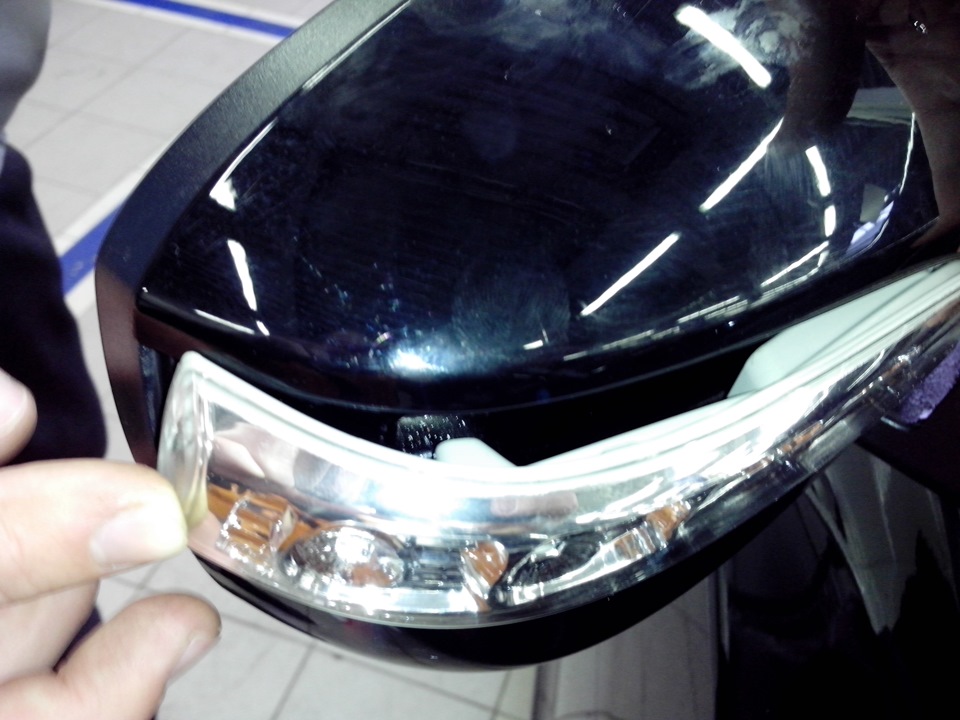

Отвести повторитель поворота наружного зеркала в сторону на автомобиле Hyundai ix35

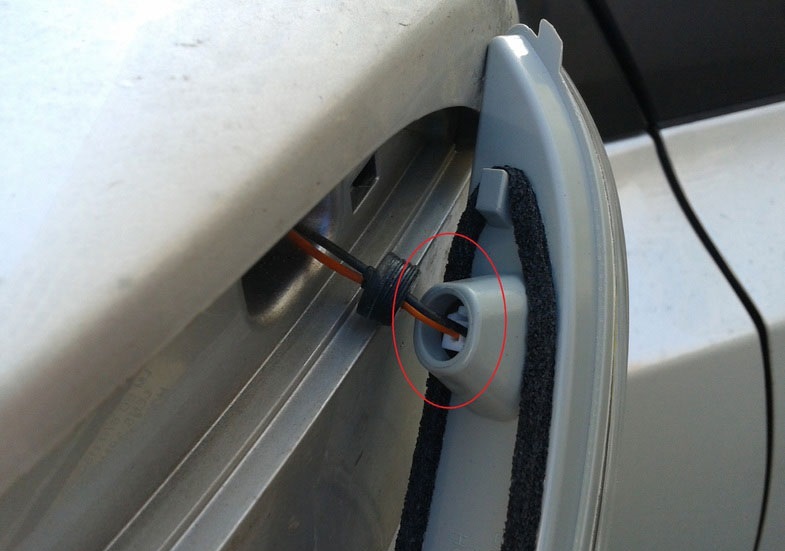

Отсоединить колодку проводов повторителя поворота бокового зеркала на автомобиле Hyundai ix35

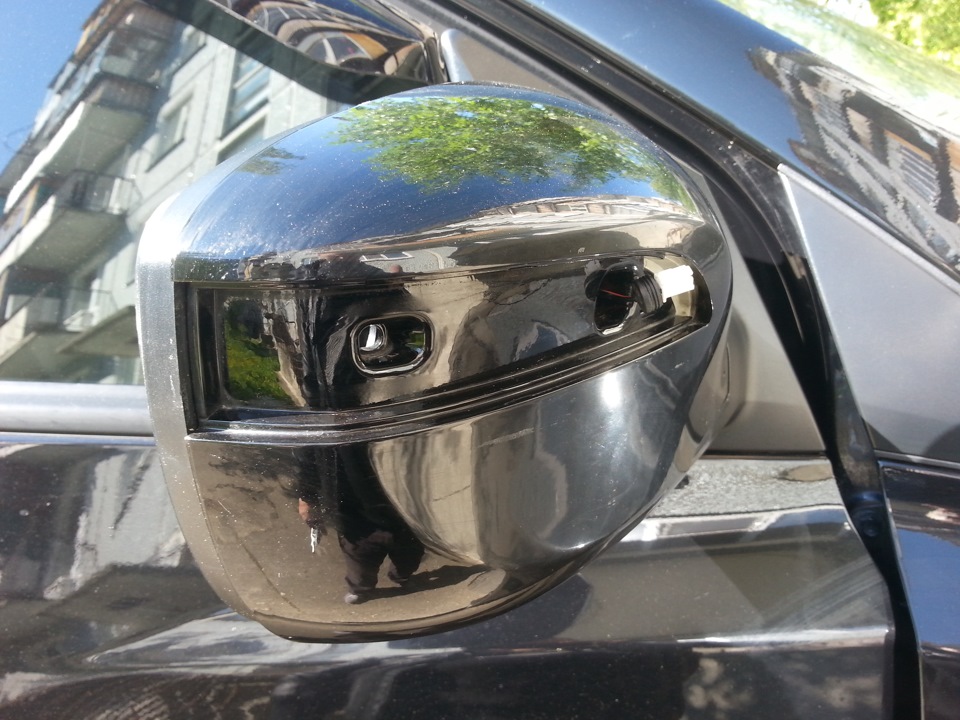

Наружное зеркало без повторителя поворота на автомобиле Hyundai ix35

5. Установите повторитель на Хендай ix35 в порядке, обратном снятию.

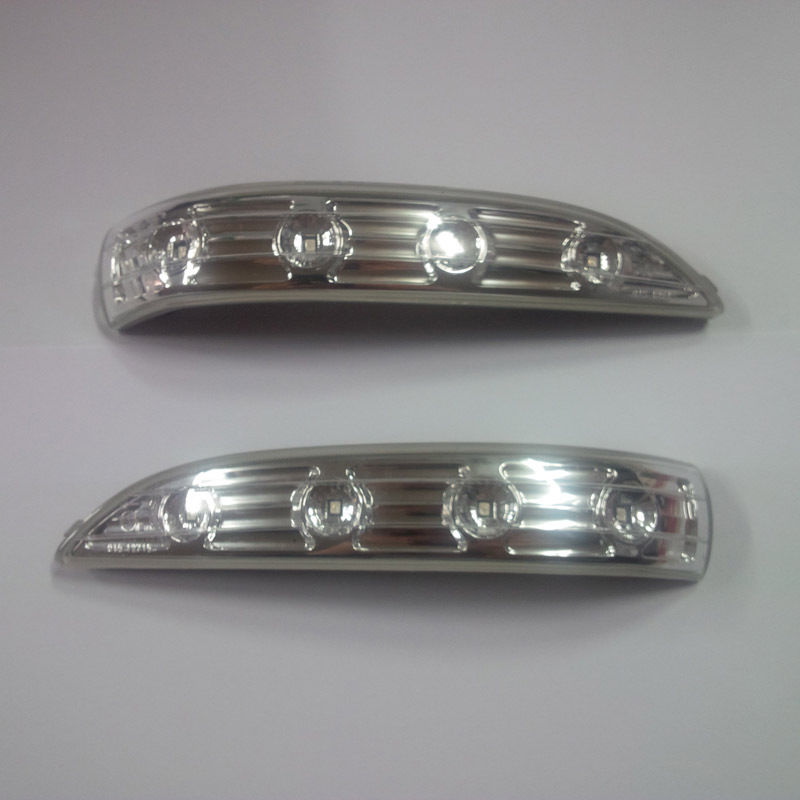

Повторитель поворота в наружное зеркало 87624-2S200 87614-2S200 на автомобиле Hyundai ix35

Повторители поворотов зеркал заднего вида на Хендай ix35.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
