Снятие и установка нижнего рычага задней подвески на автомобиле Hyundai ix35

Инструменты:

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой (2 шт.)
• Гаечный ключ торцевой Г-образный 17 мм
• Гаечный ключ рожковый 17 мм
• Гаечный ключ рожковый 19 мм
• Гаечный ключ рожковый 24 мм
• Приспособление для стяжки пружин

Детали и расходники:

• Рычаг задней подвески (при необходимости) (55210-2S000 левый рычаг, 55220-2S000 правый рычаг)
• Задние пружины (при необходимости) (55350-2S000)

Примечание:

В этой статье описано как произвести замену рычагов задней подвески на Хендай ix35.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под передние колеса.

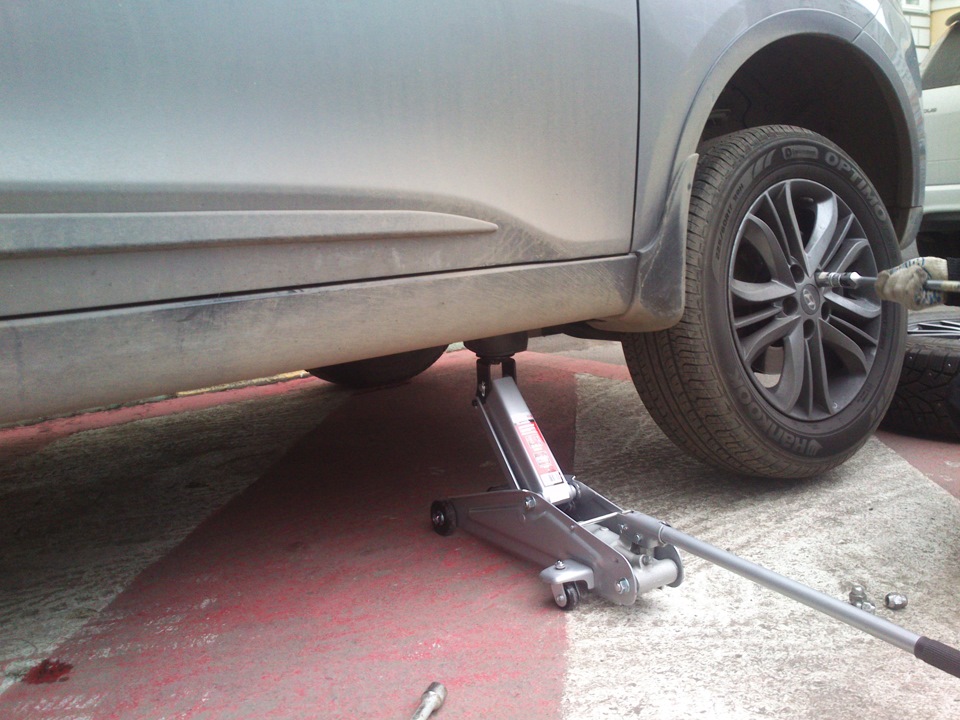

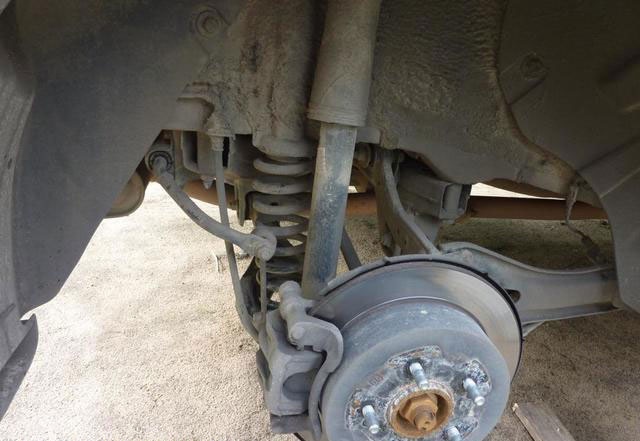

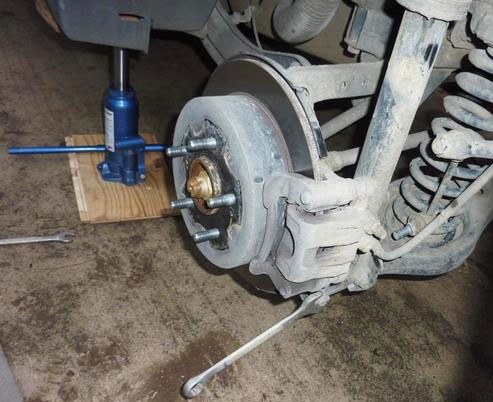

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

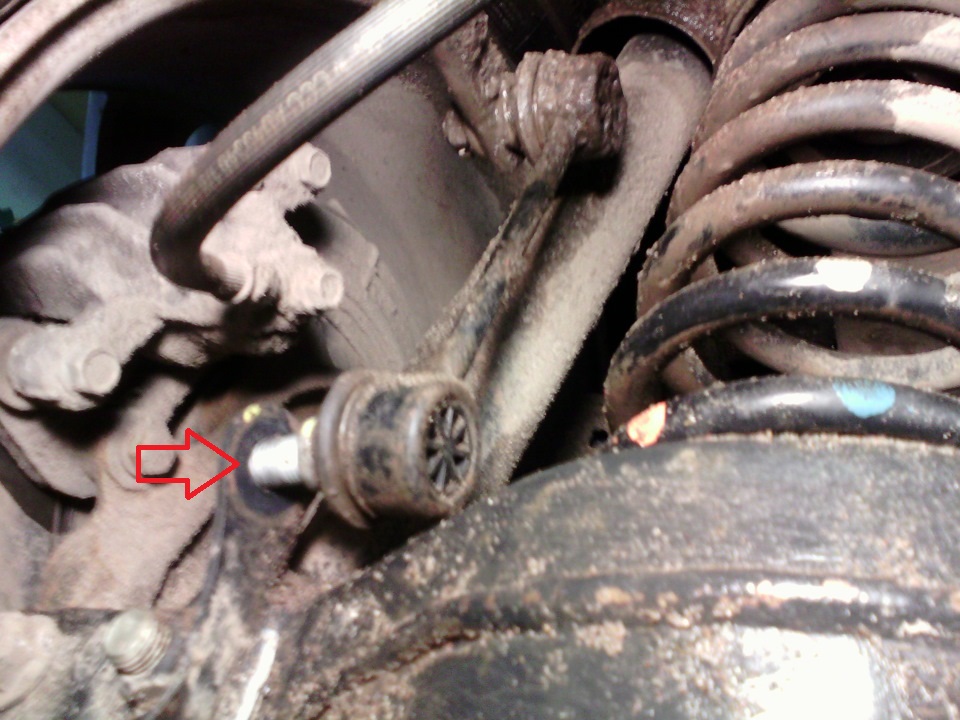

3. Открутите ключом на «17» нижнее крепление стойки стабилизатора поперечной устойчивости, удерживая палец от проворачивания ключом на «17» и отведите стойку в сторону.

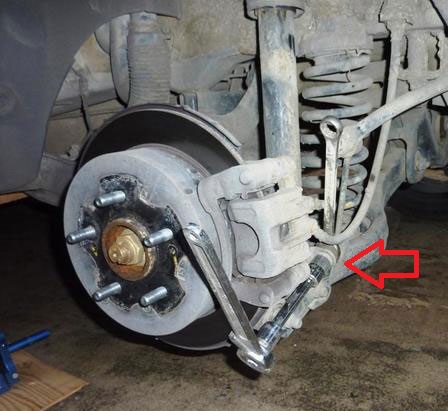

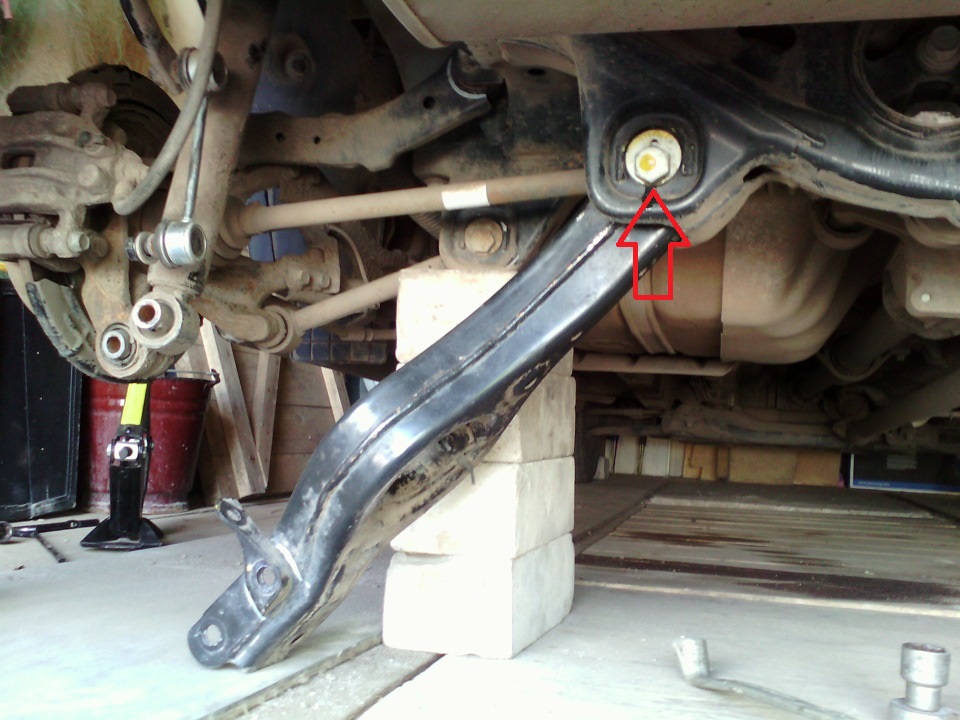

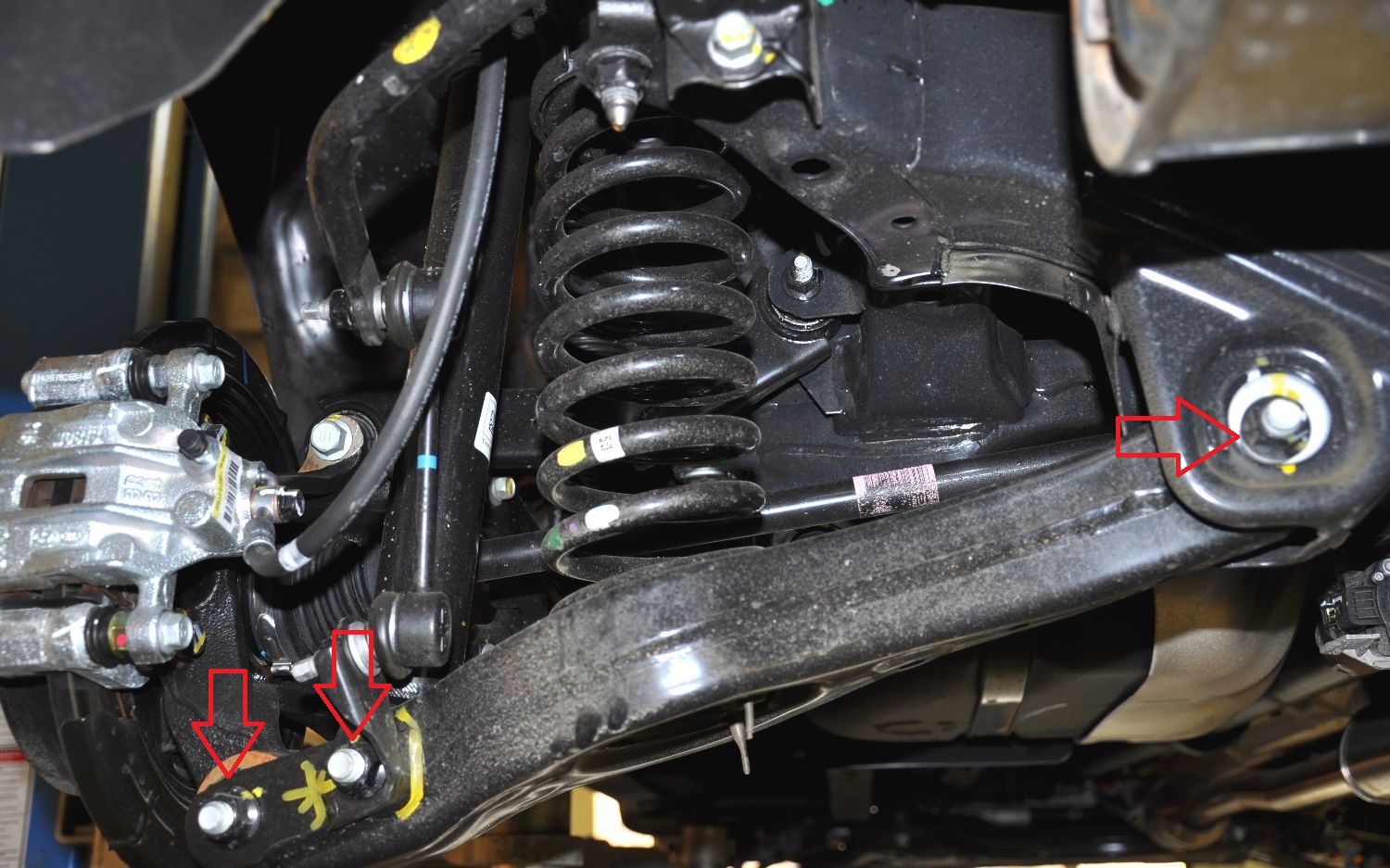

4. Открутите передний болт поперечного рычага задней подвески, нижний болт крепления заднего амортизатора и задний болт крепления рычага задней подвески (у кузова).

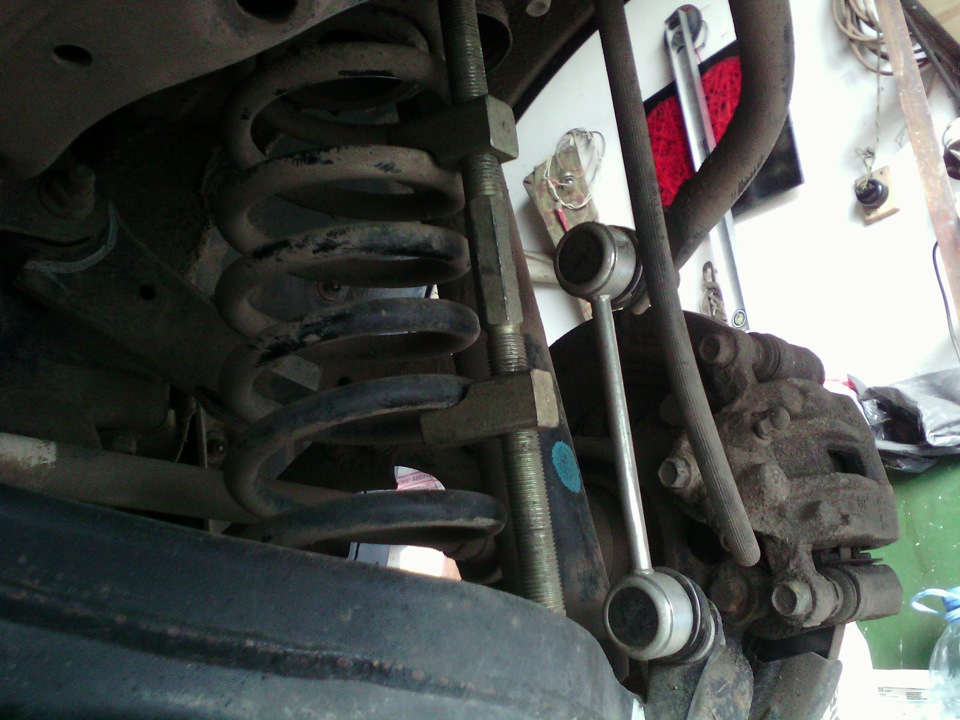

5. Стяжками для пружин сожмите пружину.

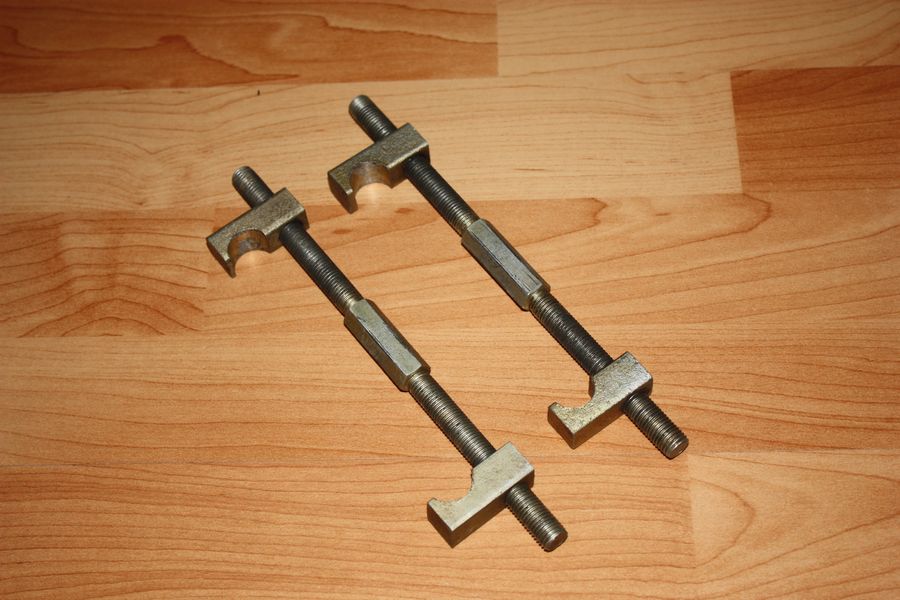

Приспособление для стяжки пружин.

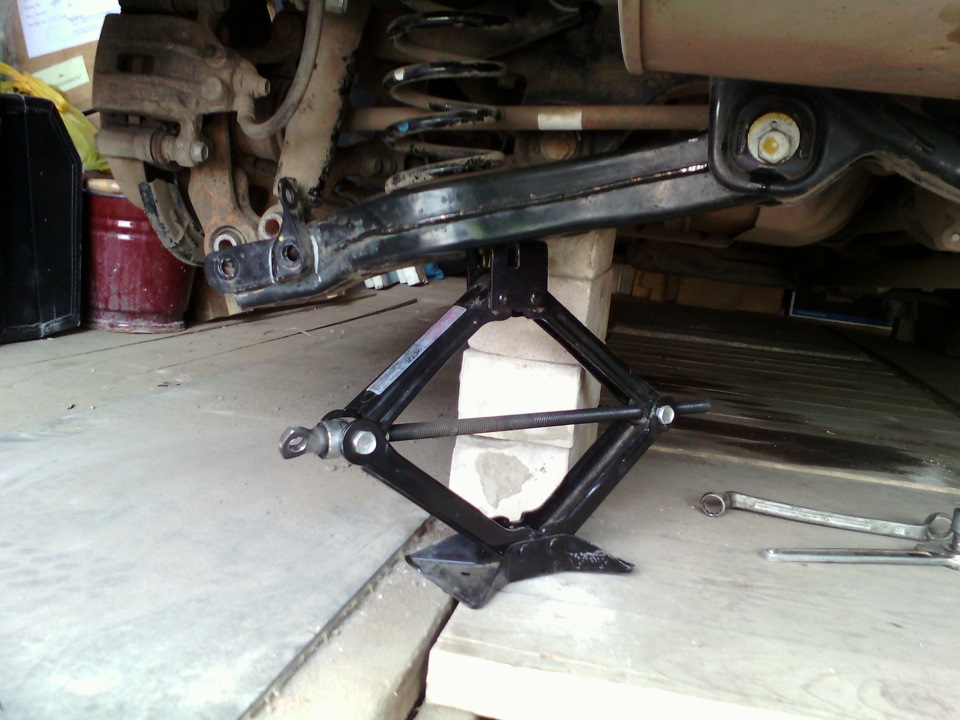

6. Поддомкратьте рычаг, молотком аккуратно выбейте болты, снимите пружину и рычаг задней подвески.

Снятый рычаг задней подвески.

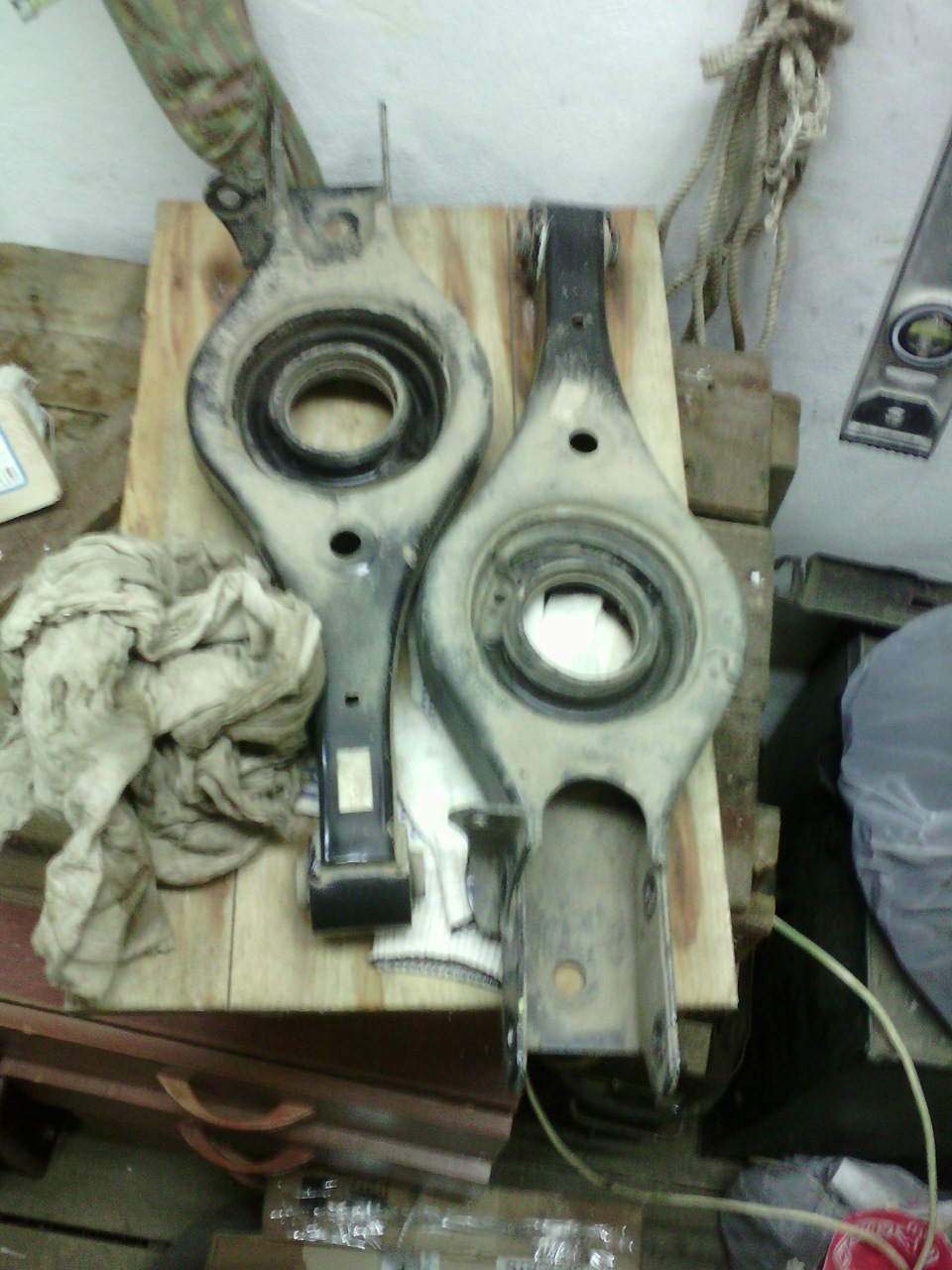

Рычаги задней подвески для Хендай ix35.

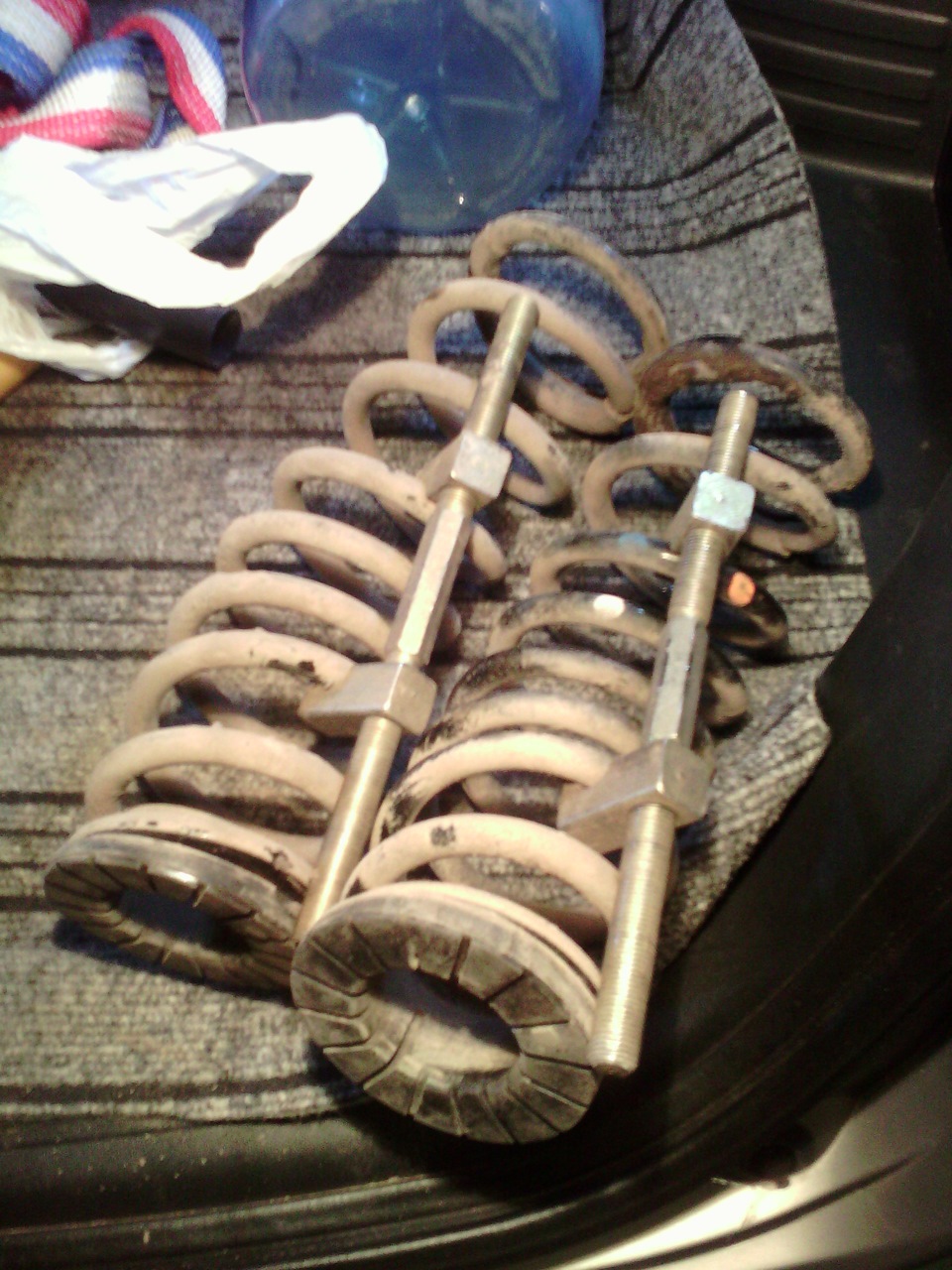

Снятые задние пружины для Хендай ix35.

7. Установите рычаг задней подвески на болт который крепит рычаг к кузову (задний болт) и затяните его руками.

8. Вставьте пружину в отверстие на кузове и на рычаге. Поддомкратьте рычаг с пружиной, и закрутите все болты.

9. Далее установите рычаг задней подвески в порядке, обратном снятию.

Примечание:

После установки, сделайте на специальной станции регулировку углов развала/схождения.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
