Замена подшипника задней ступицы Hyundai ix35

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой 2 шт.
  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток на 32 мм
  • Труба для воротка
  • Гаечный ключ рожковый 19 мм
  • Молоток большой
  • Бронзовая выколотка (наставка)
  • Тиски
  • Две монтажные лопатки
  • Съемник стопорных колец
  • Пресс для замены ступичных подшипников
  • Оправка для выпрессовки подшипника
  • Зубило

Детали и расходники:

  • Подшипник задней ступицы (51720-2J001)
  • Стопорное кольцо (52718-26500)
  • Моторное масло
  • Гайка ступицы (49551-3S000)
  • Длинный брусок / длинная труба

Примечание:

В этой статье описано как произвести замену подшипника ступицы заднего колеса на Хендай ix35.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под передние колеса.

Установить противооткатные упоры «башмаки» под передние колеса на автомобиле Hyundai ix35

2. Ослабьте затяжку гаек крепления колес. Приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.

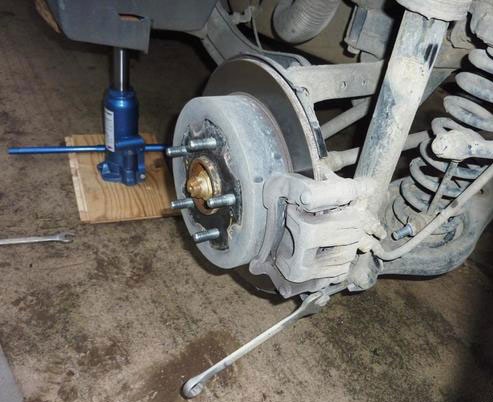

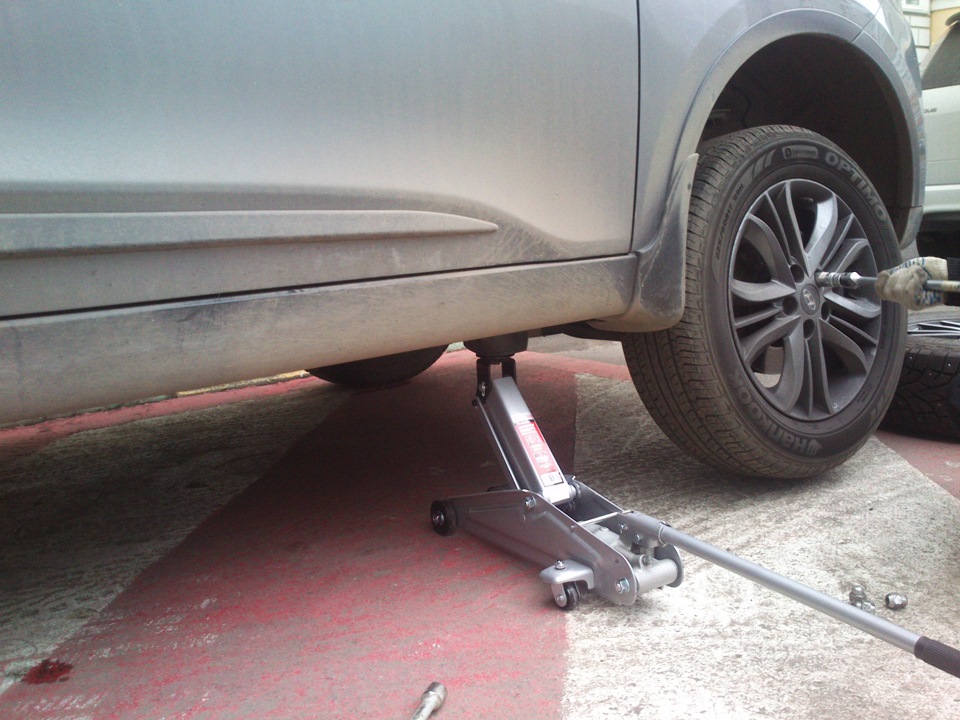

Поддомкратить заднюю часть автомобиля Hyudnai ix35

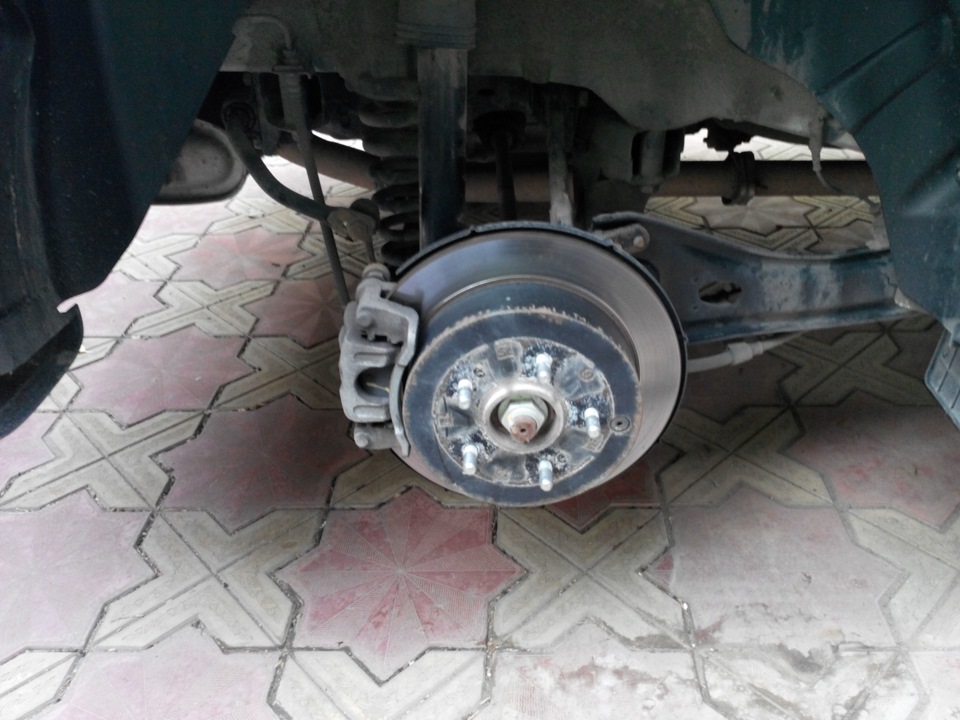

Снимите заднее колесо на автомобиле Hyundai ix35

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

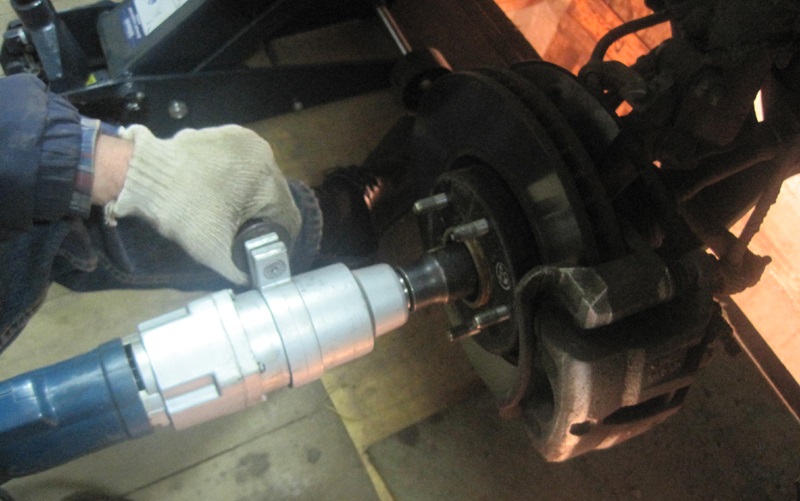

3. Открутите ступичную гайку (можно использовать торцевой ключ с трубой, а педаль тормоза зафиксировать длинным бруском или трубой).

Отвернуть гайку крепления задней ступицы на автомобиле Hyundai ix35

4. Снимите тормозной барабан и отсоедините трос стояночного тормоза.

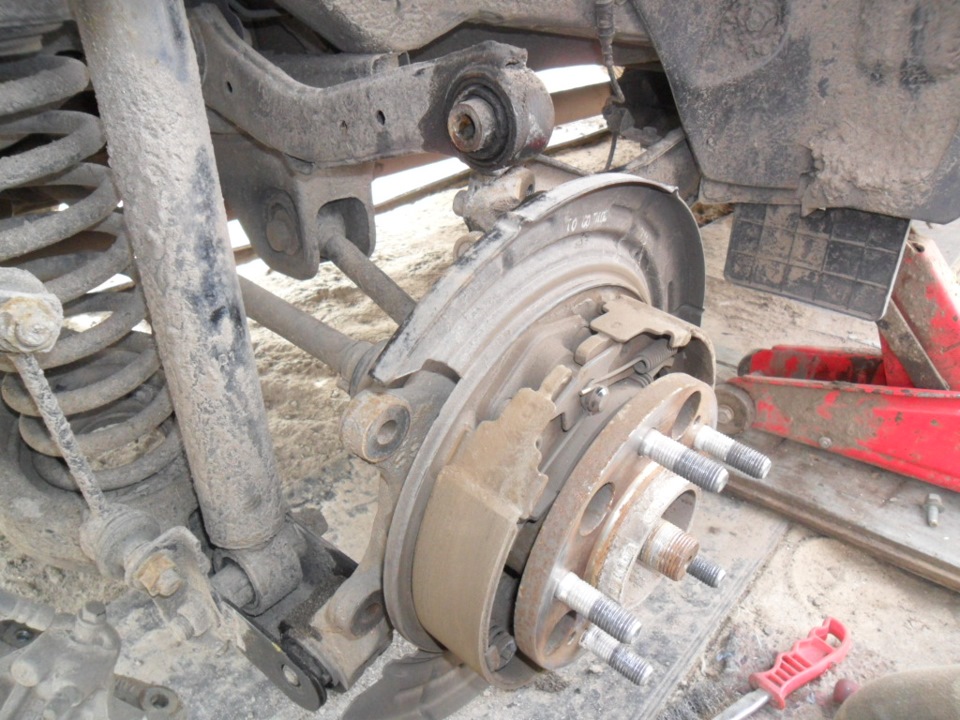

Снять тормозной барабан на автомобиле Hyundai ix35

5. Открутите крепления нижнего рычага задней подвески, как описано в этой статье. Открутите крепления верхнего рычага задней подвески.

Открутить крепления нижнего заднего рычага на автомобиле Hyundai ix35

Крепления нижнего рычага.

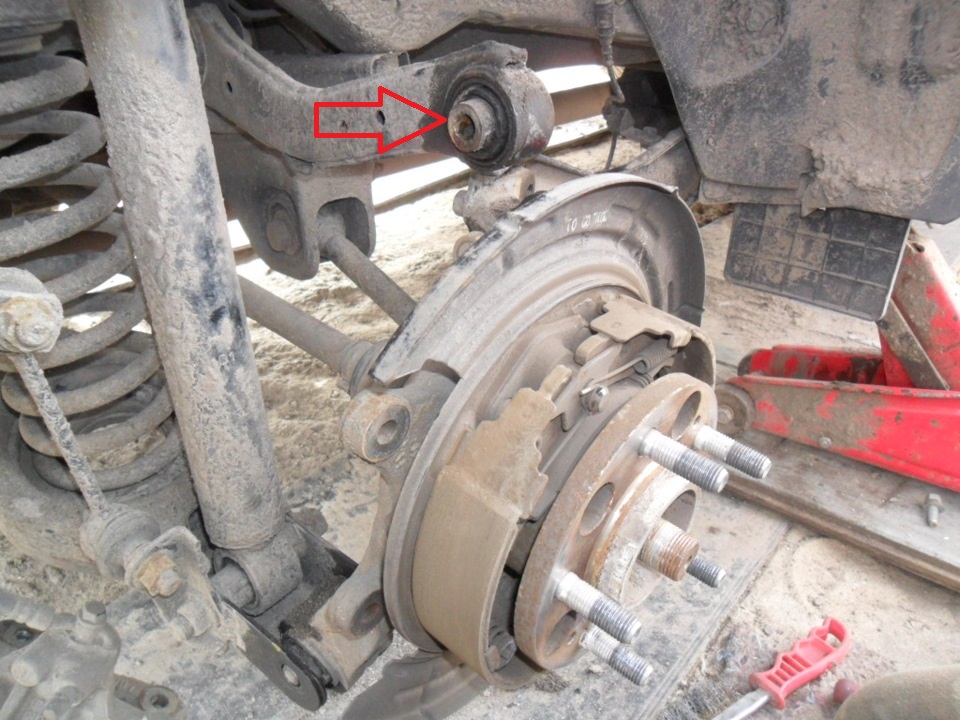

Открутить крепления верхнего рычага задней подвески на автомобиле HYundai ix35

Крепление верхнего рычага.

6. Снимите ступицу в сборе.

Снять ступицу заднего колеса на автомобиле Hyundai ix35

Примечание:

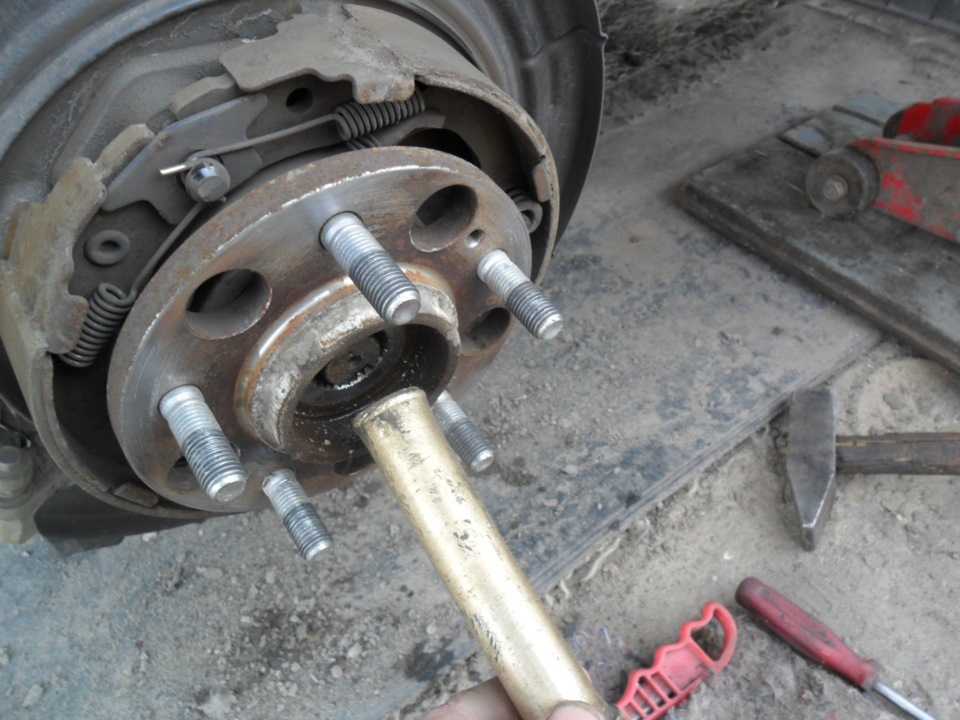

Если ШРУС на шлицах приржавел к ступице, то выбейте его бронзовой наставкой и молотком.

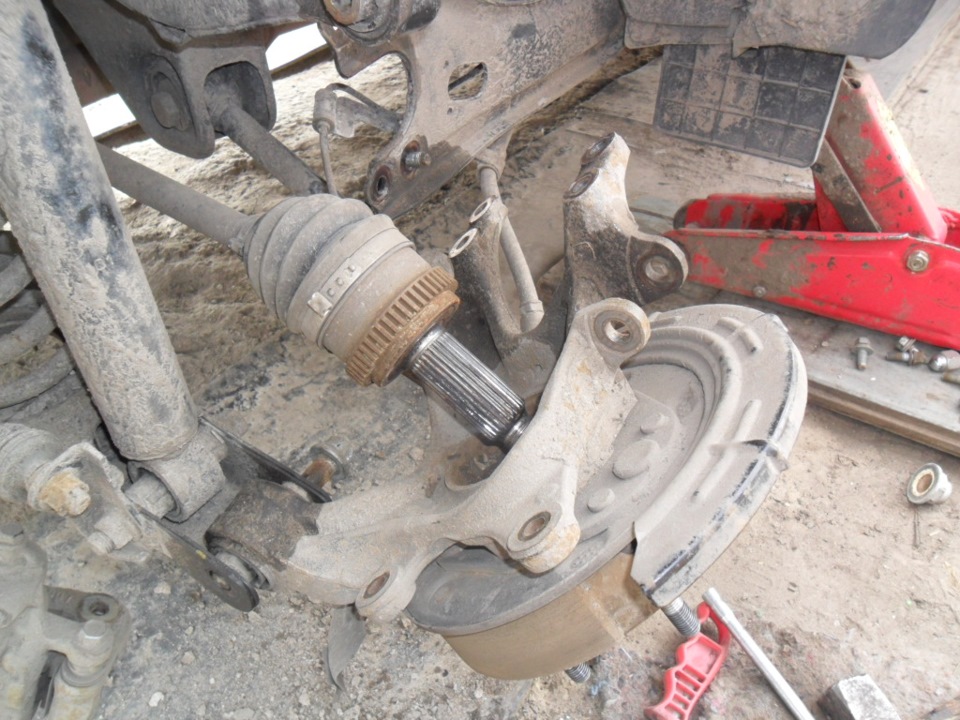

Выбить ШРУС заднего колеса на автомобиле Hyundai ix35

7. Снимите колодки ручника.

8. Зажмите поворотный кулак в тисках и двумя монтажными лопатками снимите ступицу.

Отсоединить ступицу заднего колеса на автомобиле Hyundai ix35

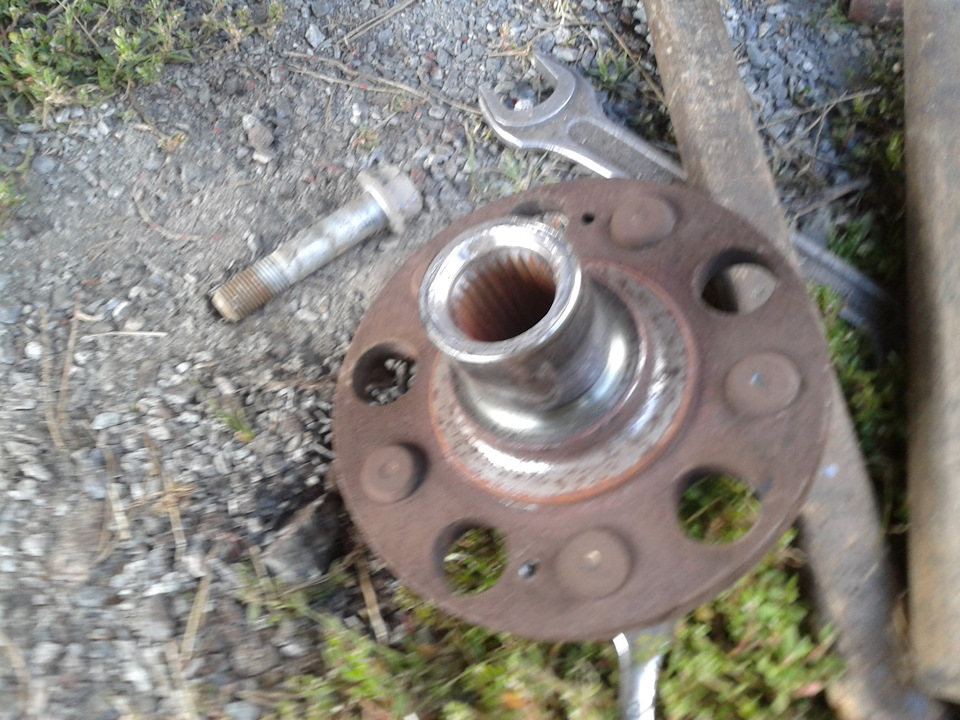

Задняя ступица на автомобиле Hyundai ix35

Ступица на Хендай ix35.

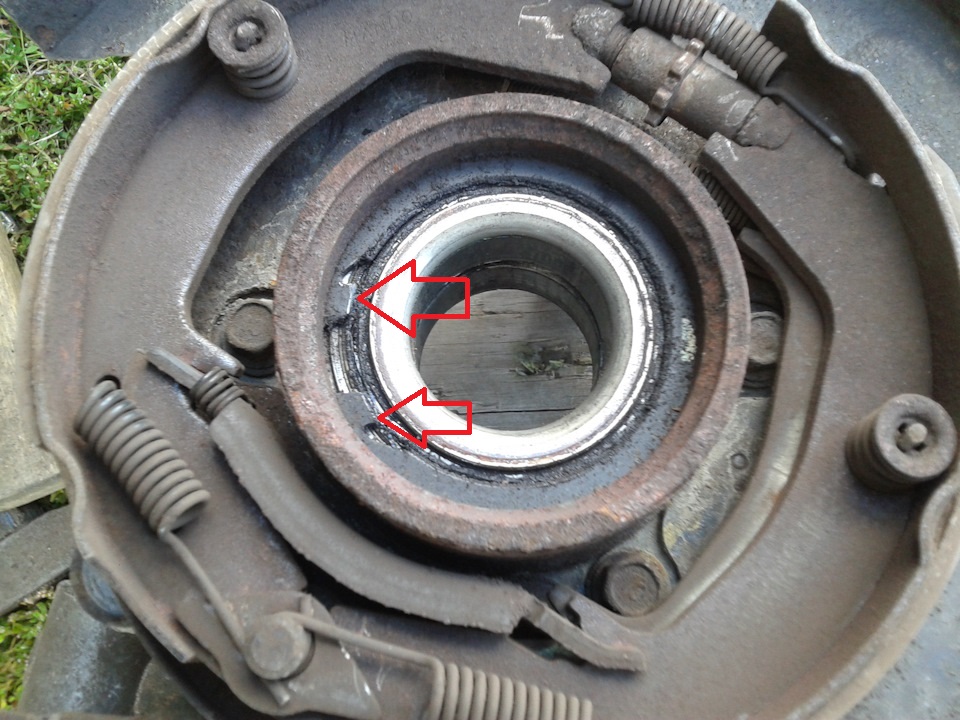

9. Снимите съемником стопорное кольцо подшипника.

Снять стопорное кольцо подшипника ступицы 52718-26500 на автомобиле Hyundai ix35

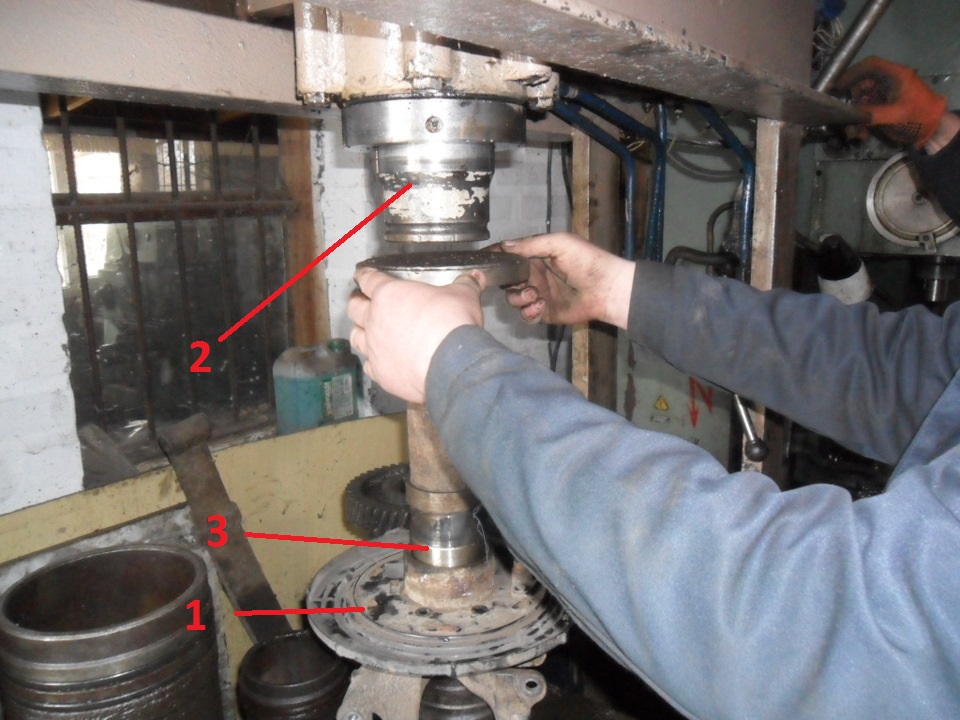

10. Установите поворотный кулак (1) на пресс (2), поставьте подходящую оправку для выпрессовки подшипника (3) и снимите подшипник используя пресс.

Спрессовать подшипник ступицы заднего колеса на автомобиле Hyudnai ix35

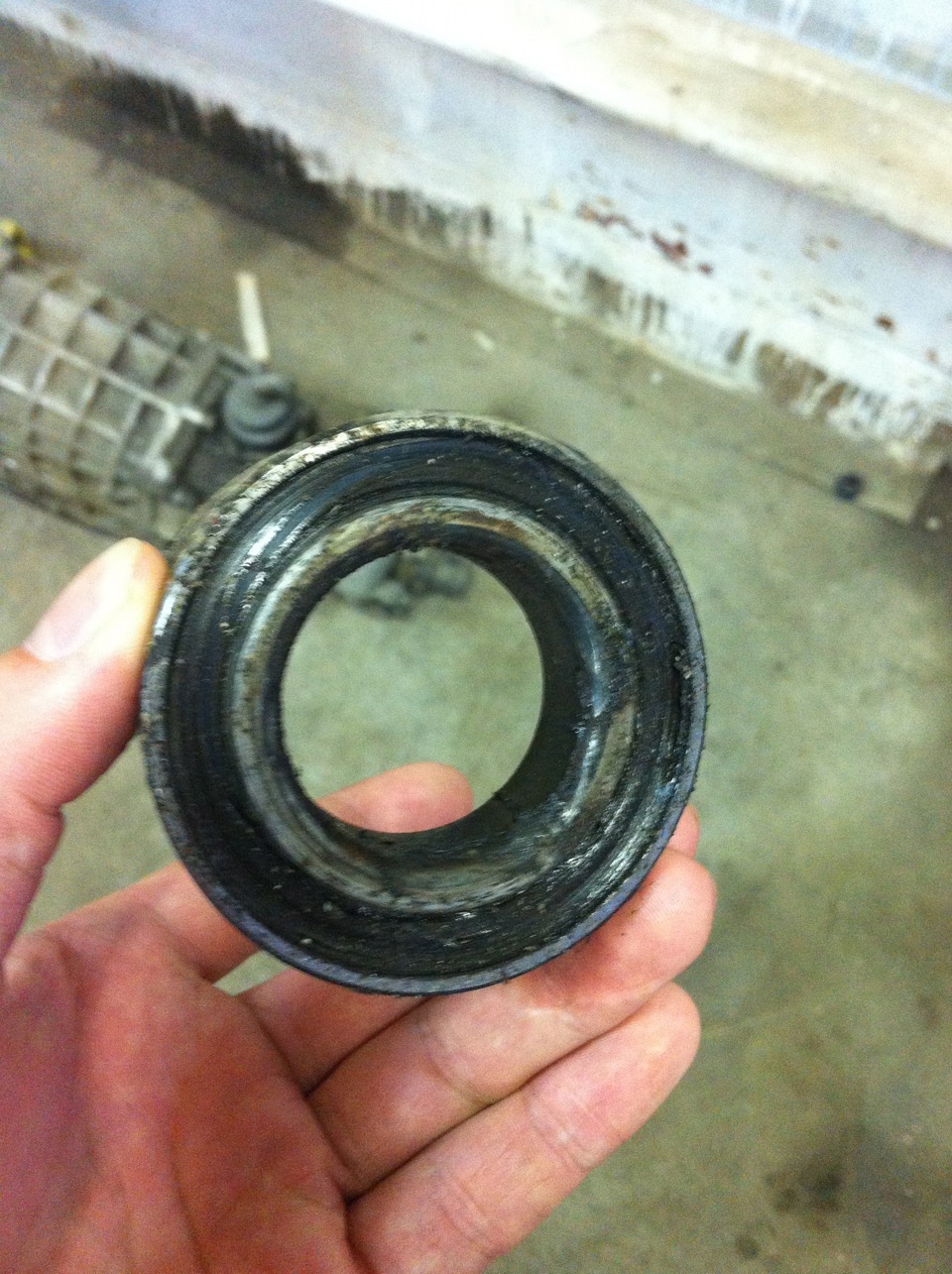

Снятый подшипник ступицы заднего колеса 51720-2J001 на автомобиле Hyundai ix35

Подшипник задней ступицы на Хендай ix35.

11. Запрессуйте новый подшипник в поворотный кулак и поставьте стопорное кольцо.

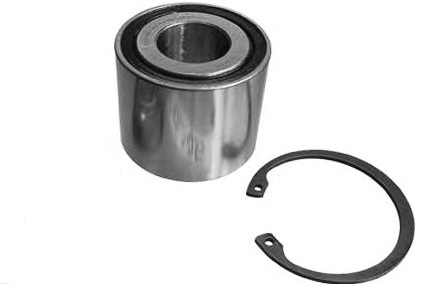

Подшипник ступицы заднего колеса 51720-2J001 и стопорное кольцо 52718-26500 на автомобиле Hyundai ix35

Новый подшипник и стопорное кольцо.

Запрессуйте новый подшипник ступицы заднего колеса на автомобиле Hyundai ix35

Запрессовка подшипника ступицы для Хендай ix35.

Примечание:

В качестве оправки можно использовать старый подшипник.

12. Наносите на поверхность ступицы тонкий слой моторного или трансмиссионного масла.

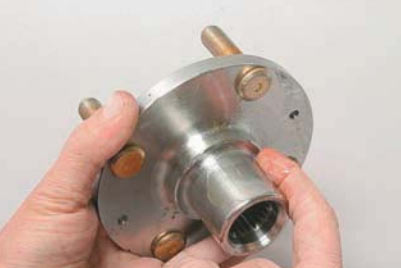

Смазать ступицу колеса на автомобиле Hyudnai ix35

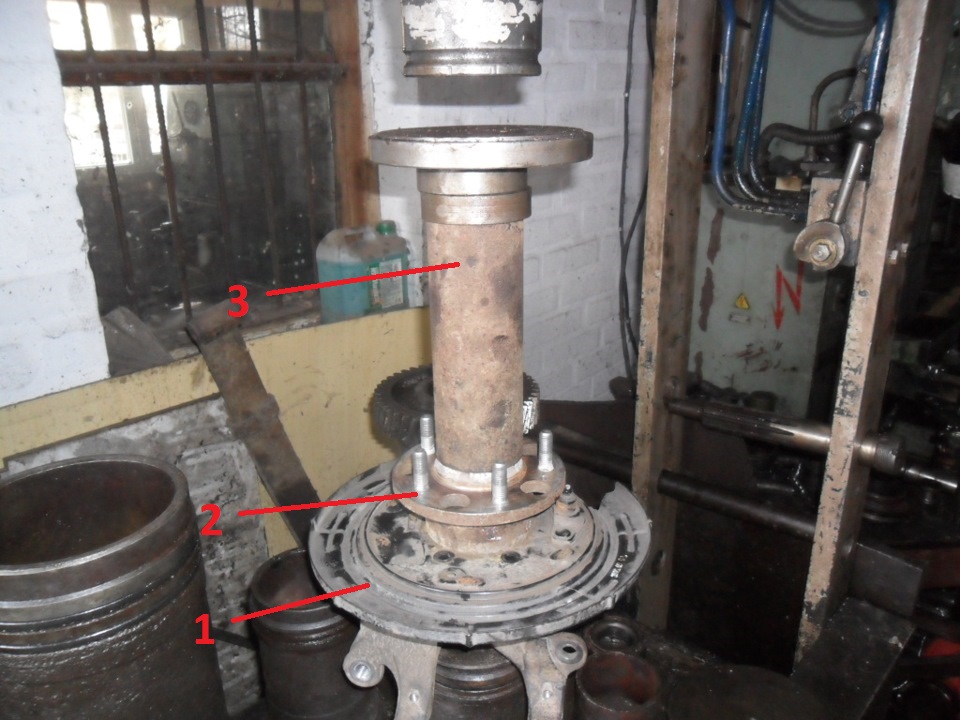

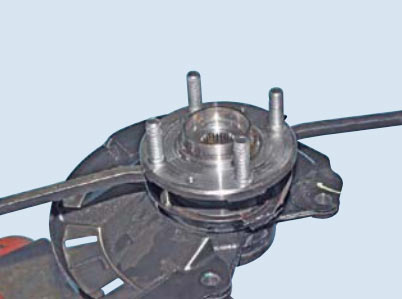

13. Установите ступицу (2) на поворотный кулак (1), и запрессуйте её при помощи подходящей оправки (3).

Запрессовка ступицы в подшипник на автомобиле Hyundai ix35

14. Установите все снятые детали в порядке, обратном снятию.

Примечание:

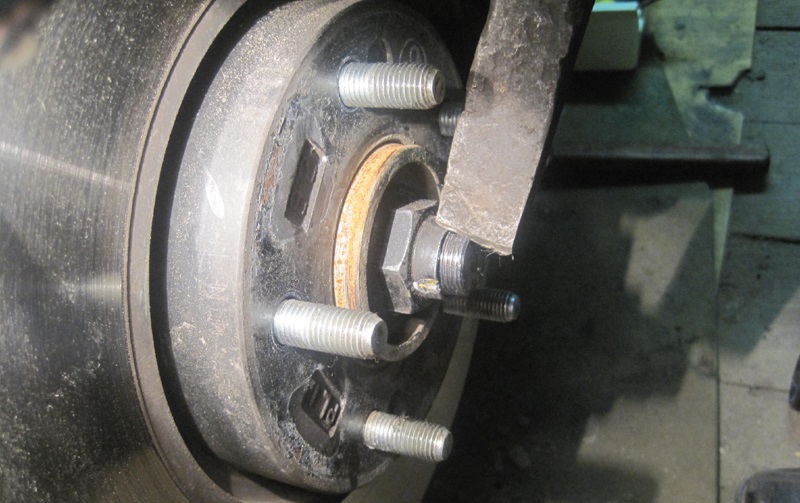

Установите новую гайку ступицы и накерните её.

Накернить заднюю гайку ступицы на автомобиле Hyundai ix35

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
