Проверка и очистка дроссельной заслонки Hyundai ix35

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Отвертка крестовая средняя
• Плоскогубцы
• Зажимы для резиновых шлангов

Детали и расходники:

• Средство для чистки карбюратора
• Ветошь
• Дроссельный узел (при необходимости) (35100-25400)

Примечание:

Основными симптомами загрязнения дроссельной заслонки являются:

• Плавающий холостой ход;
• Затрудненный запуск двигателя;
• Рывки автомобиля при движении на минимальных скоростях.

​Ниже описано как произвести снятие, и чистку дроссельного узла на Хендай ix35.

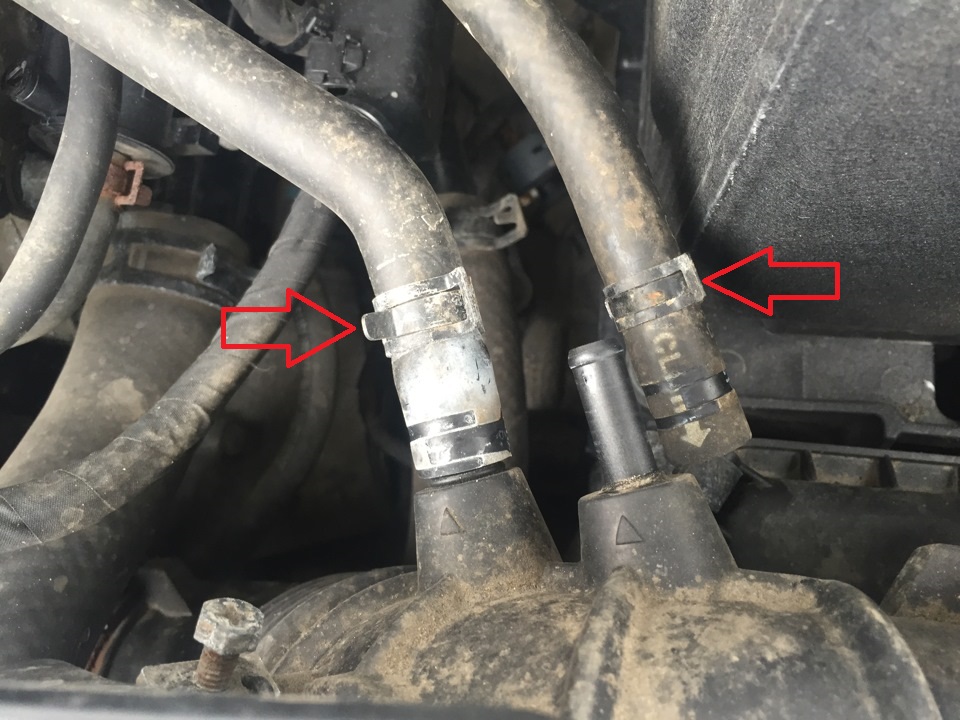

1. Плоскогубцами сожмите и сдвиньте хомут по шлангу, и снимите шланги с воздушного фильтра.

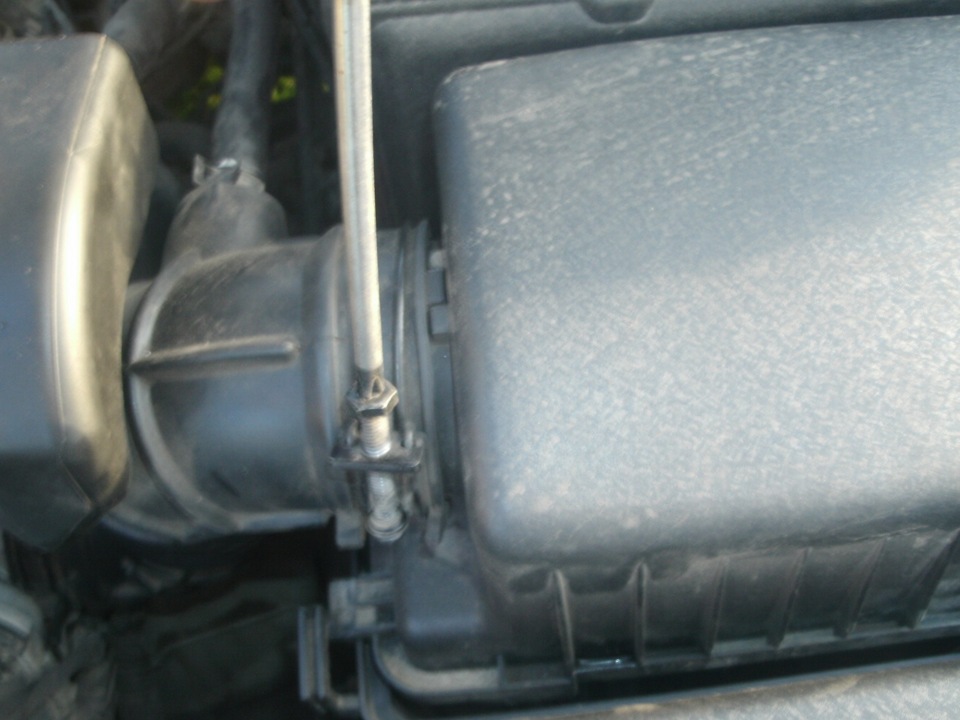

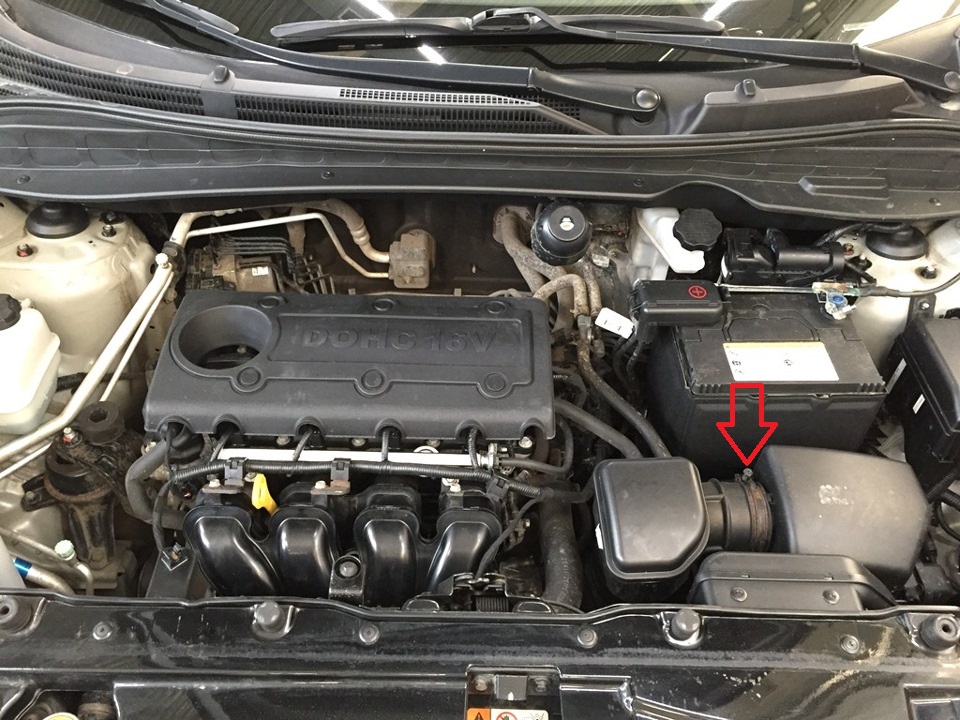

2. Ослабьте хомут крепления воздухоподводящего рукава к патрубку корпуса воздушного фильтра.

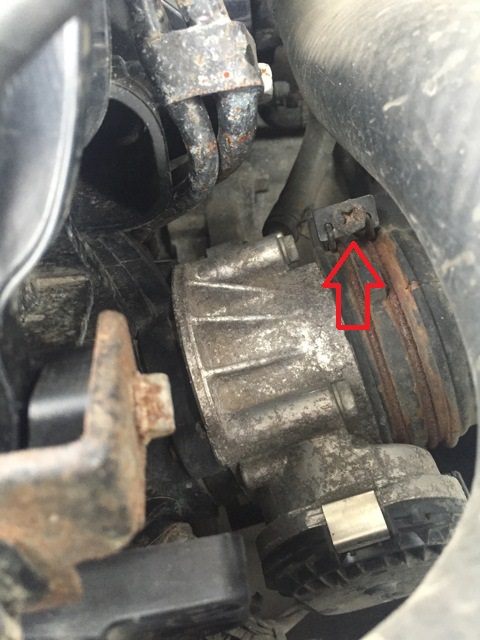

3. Ослабьте хомут крепления воздухоподводящего рукава к дроссельному узлу, и снимите воздухоподводящий рукав к дроссельному узлу.

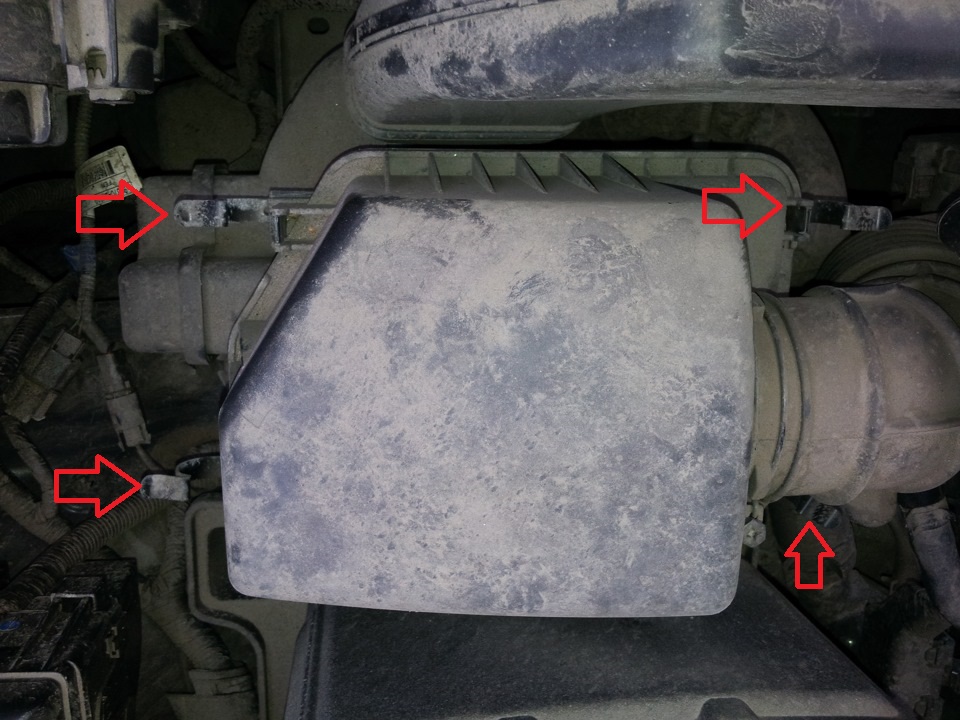

4. Отожмите четыре защелки крышки воздушного фильтра.

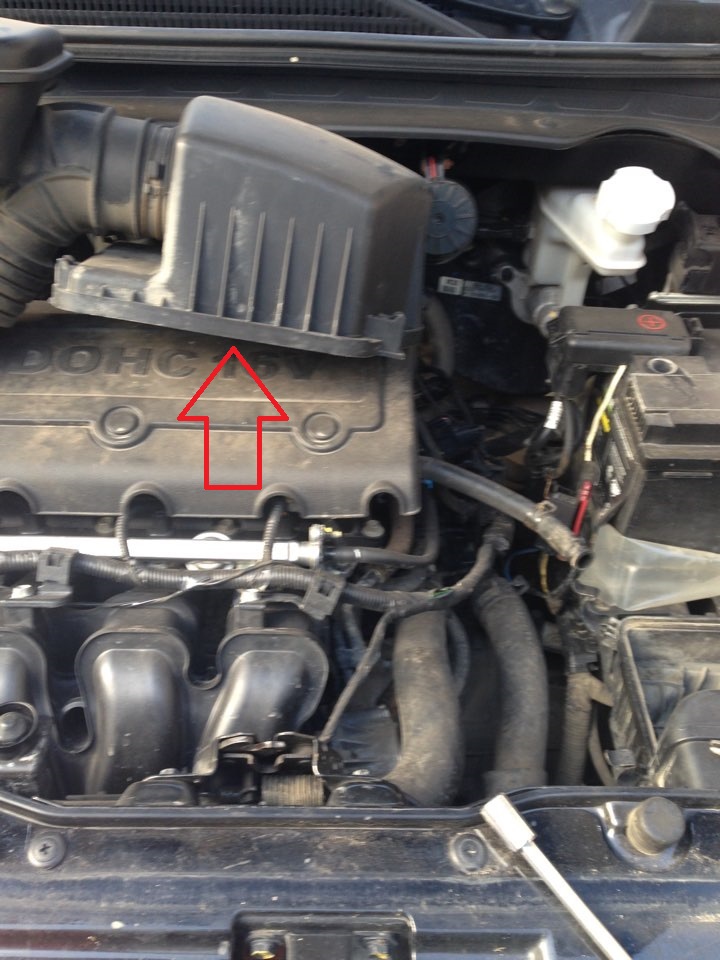

5. Снимите крышку воздушного фильтра вместе с ресивером и воздухоподводящим рукавом.

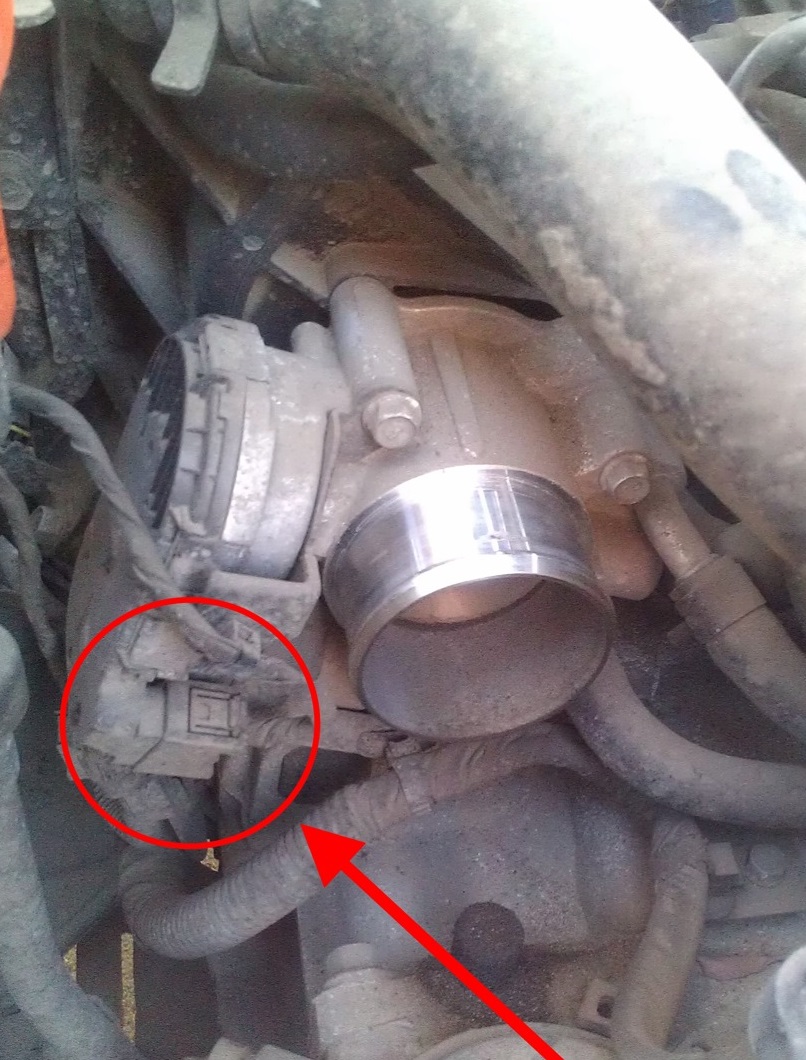

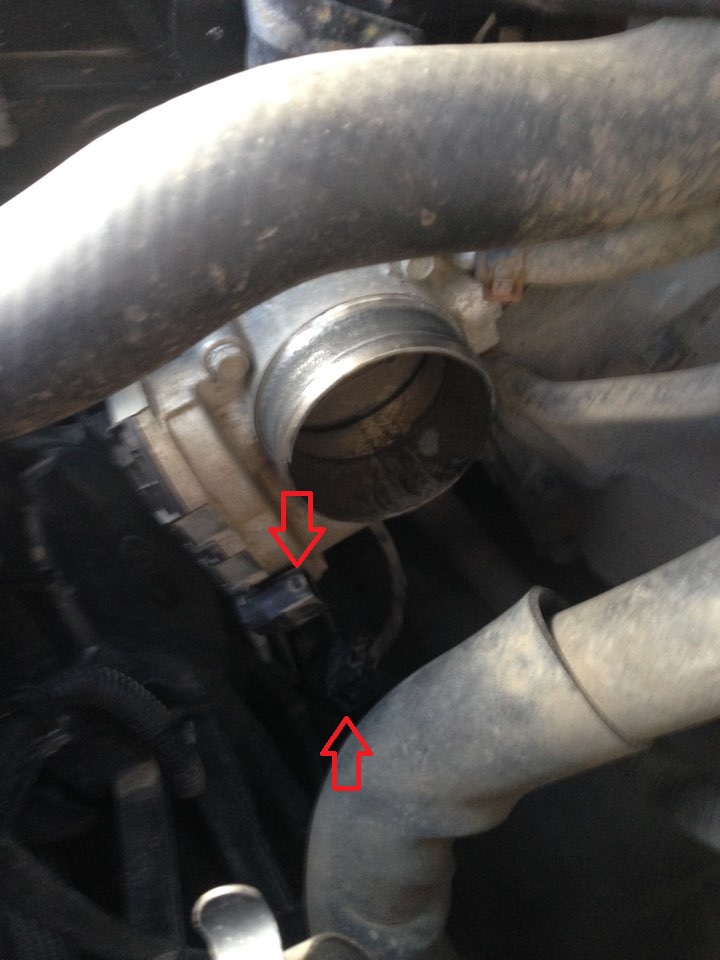

6. Нажмите на два фиксатора колодки жгута проводов, и снимите колодку проводов с датчика холостого хода двигателя.

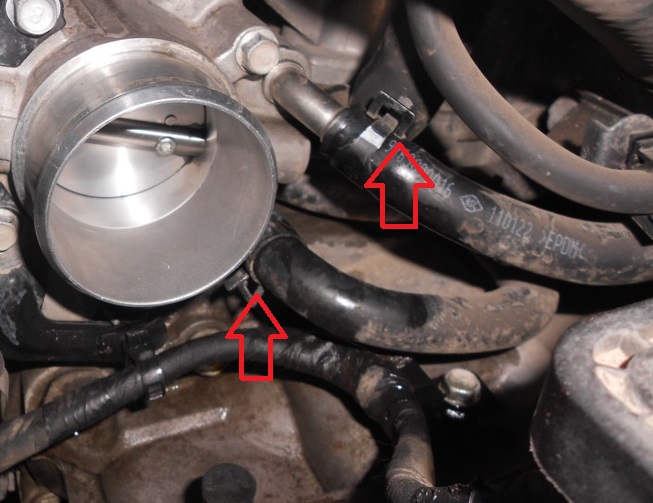

7. Сожмите пассатижами, концы хомута крепления шланга, отвода и подвода охлаждающей жидкости от дроссельного узла, сдвиньте хомут по шлангу, и снимите шланги со штуцеров.

ПРЕДУПРЕЖДЕНИЕ:

Во избежание утечки охлаждающей жидкости, заглушите шланги подходящей по размеру пробкой, или пережмите шланги например "собаками".

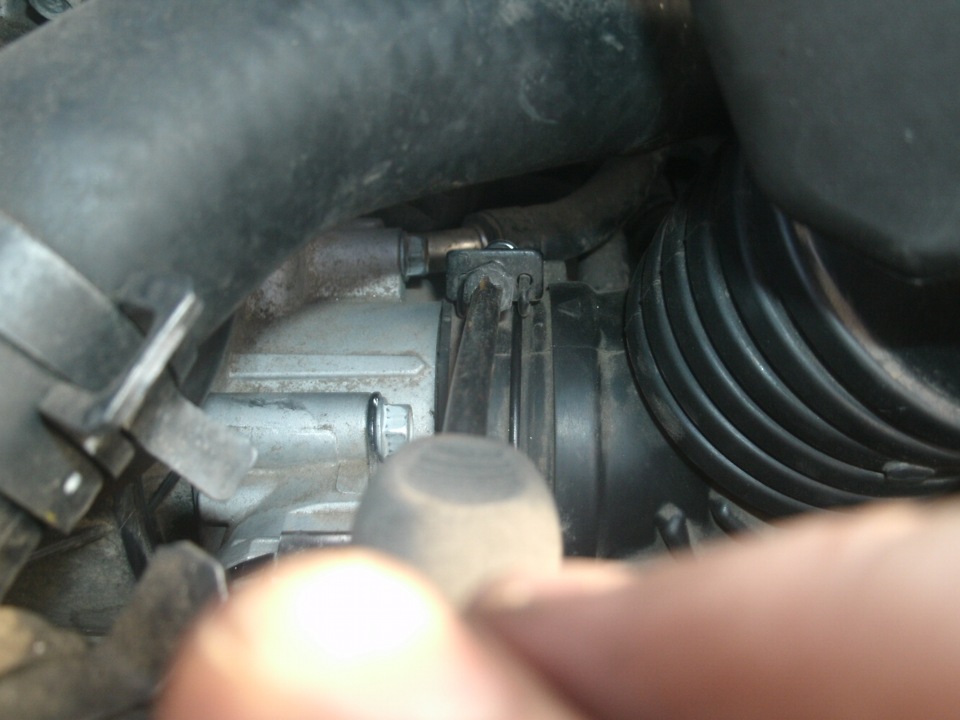

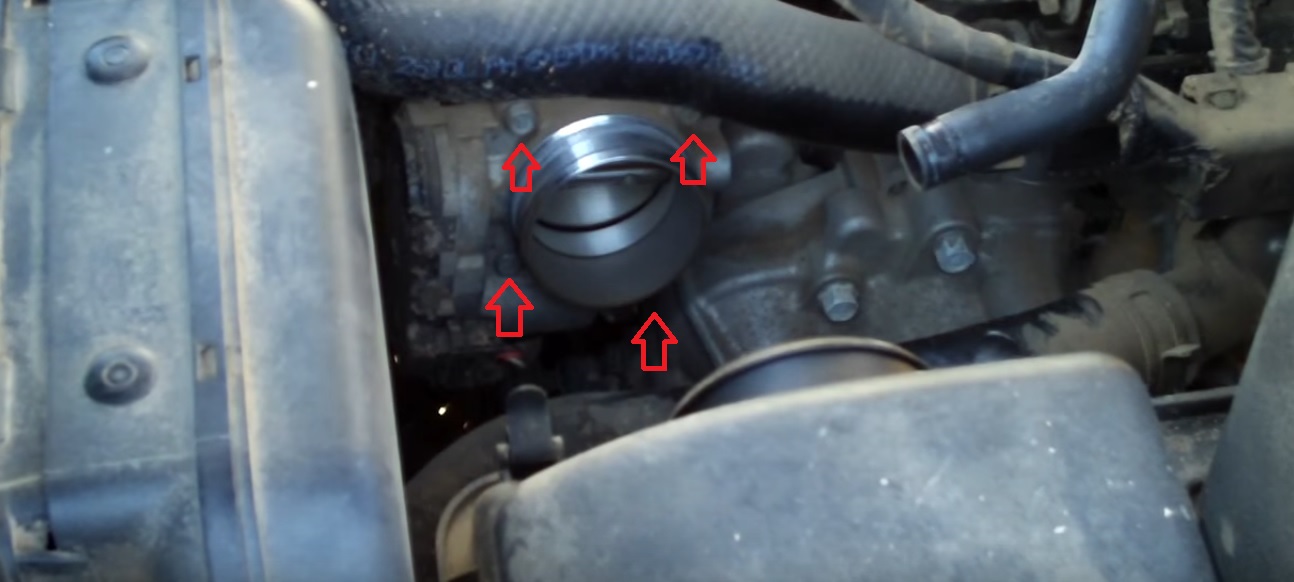

8. Ключом «на 10» открутите четыре болта крепления дроссельного узла, и снимите дроссельную заслонку.

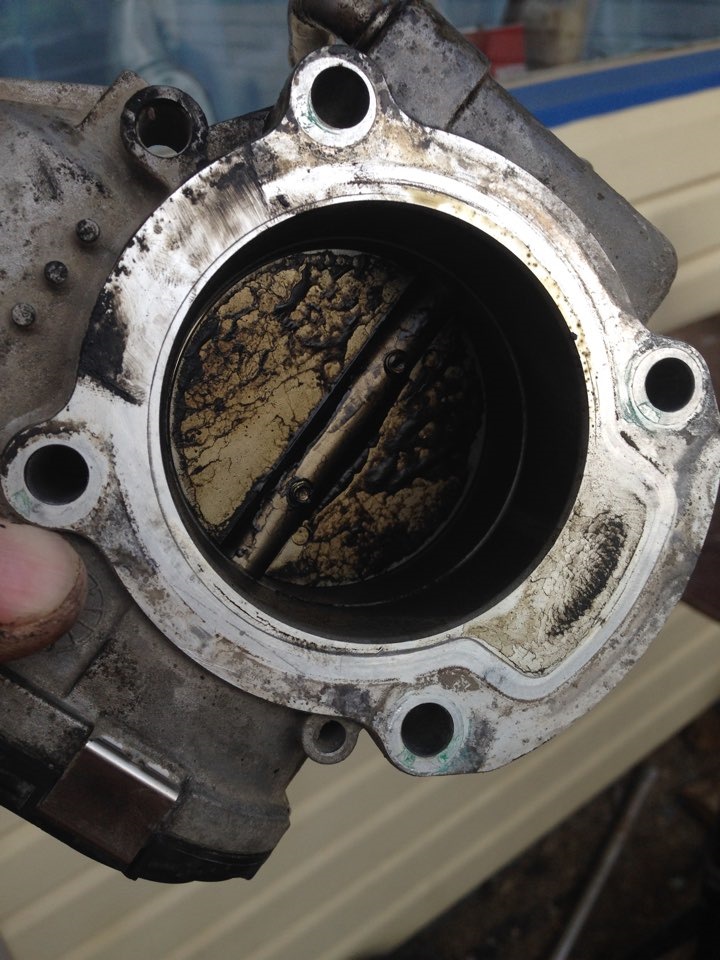

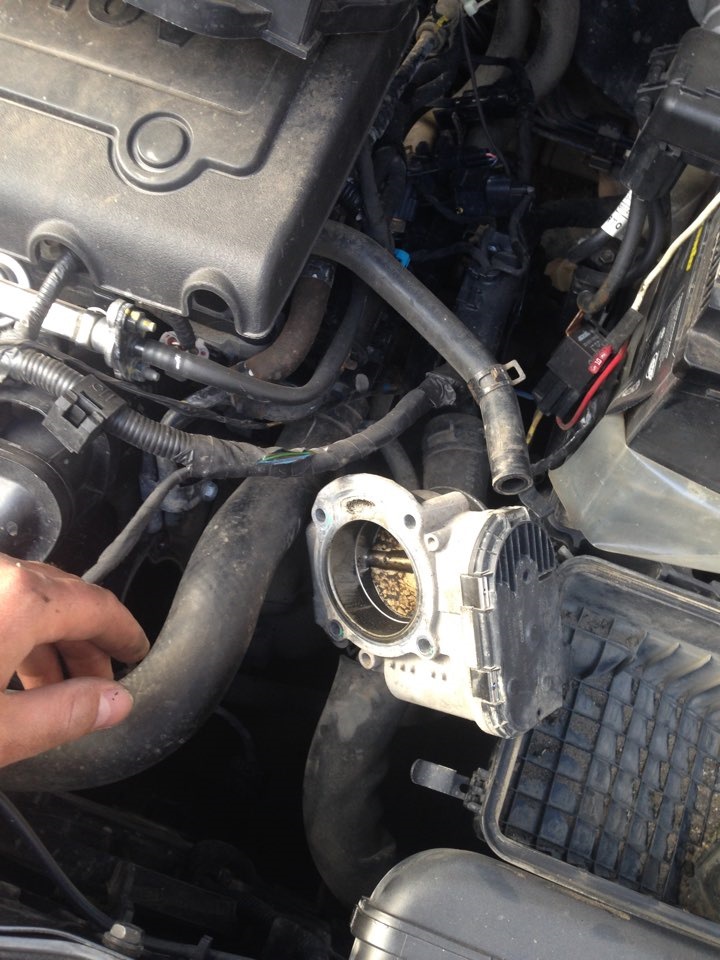

9. Осмотрите дроссельную заслонку, если на ней есть грязь, ее нужно очистить.

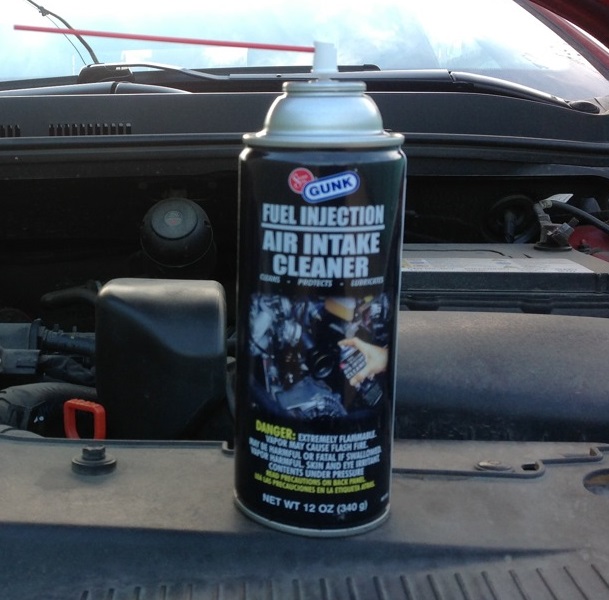

10. Для чистки нам нужен очиститель карбюратора.

Примечание:

Перед применением прочтите инструкцию к средству очистителя.

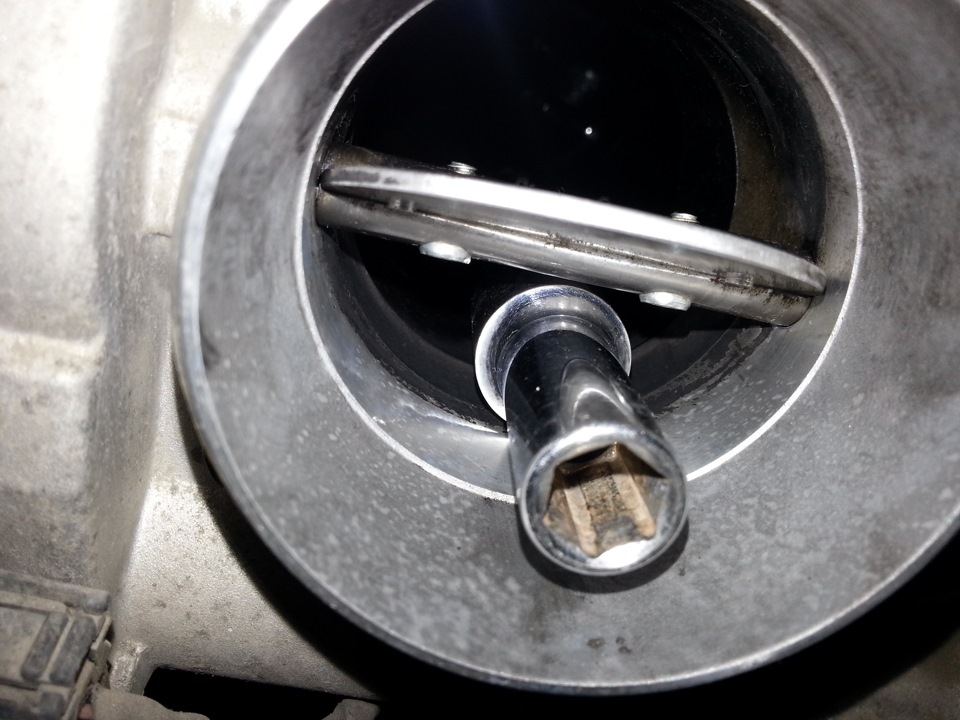

11. Откройте заслонку, и зафиксируйте ее с помощью ключа, или любым другим способом. Нанесите очиститель, и протрите чистой тканью.

ПРЕДУПРЕЖДЕНИЕ:

Желательно избегать попадания средства на пластиковую часть дроссельного узла и электрический разъем.

12. Сильные загрязнения протрите ветошью и повторно обработайте аэрозолем, и проверьте результаты очистки дроссельного узла.

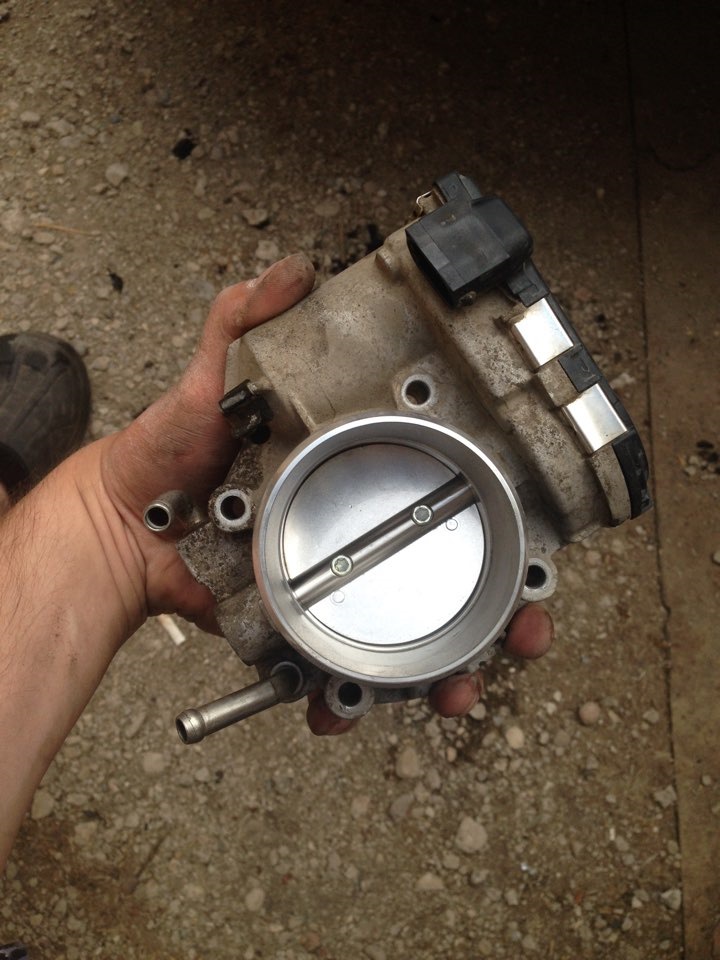

Чистый узел дроссельной заслонки на Хендай ix35.

13. Высушите дроссельный узел, и установите дроссельную заслонку на Хендай ix35 в порядке, обратном снятию.

14. При необходимости долейте охлаждающую жидкость.
