Снятие, ремонт датчика положения педали сцепления Hyundai ix35

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 14 мм
  • Отвертка плоская средняя
  • Стамеска (при необходимости)
  • Ножницы

Детали и расходники:

  • Степлер
  • Датчик положения педали сцепления (при необходимости) (93840-3K000)

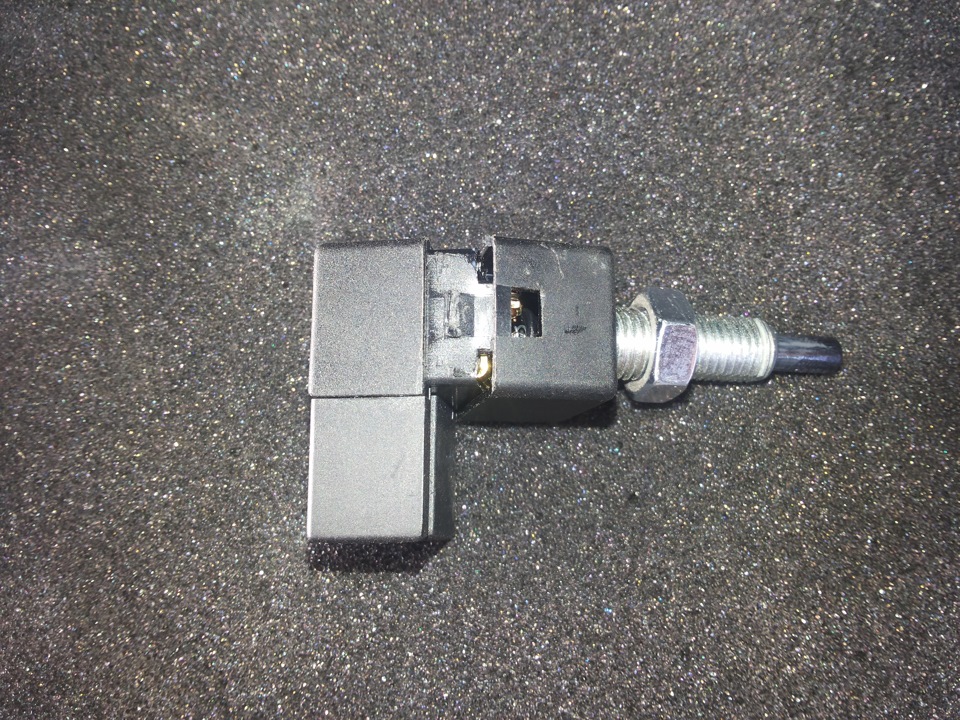

Датчик положения педали сцепления 93840-3K000 на автомобиле Hyundai ix35

Примечание:

В этой статье описано как произвести ремонт, или замену датчика сцепления на Хендай ix35.

Для чего нужен датчик сцепления:

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает "провалы" оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Неисправности датчика положения сцепления:

О неисправности датчика положения педали сцепления могут говорить "клевки" автомобиля при переключении передач или резкое увеличение или падение оборотов двигателя при выключении сцепления. Также, при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка "Ошибка датчика педали сцепления", и включается лампочка "Check Engine" в комбинации приборов. Кроме того, может не включатся круиз-контроль, не фиксироваться скорость круиз-контролем, загореться индикатор "отключенной системы помощи при спуске с горы".

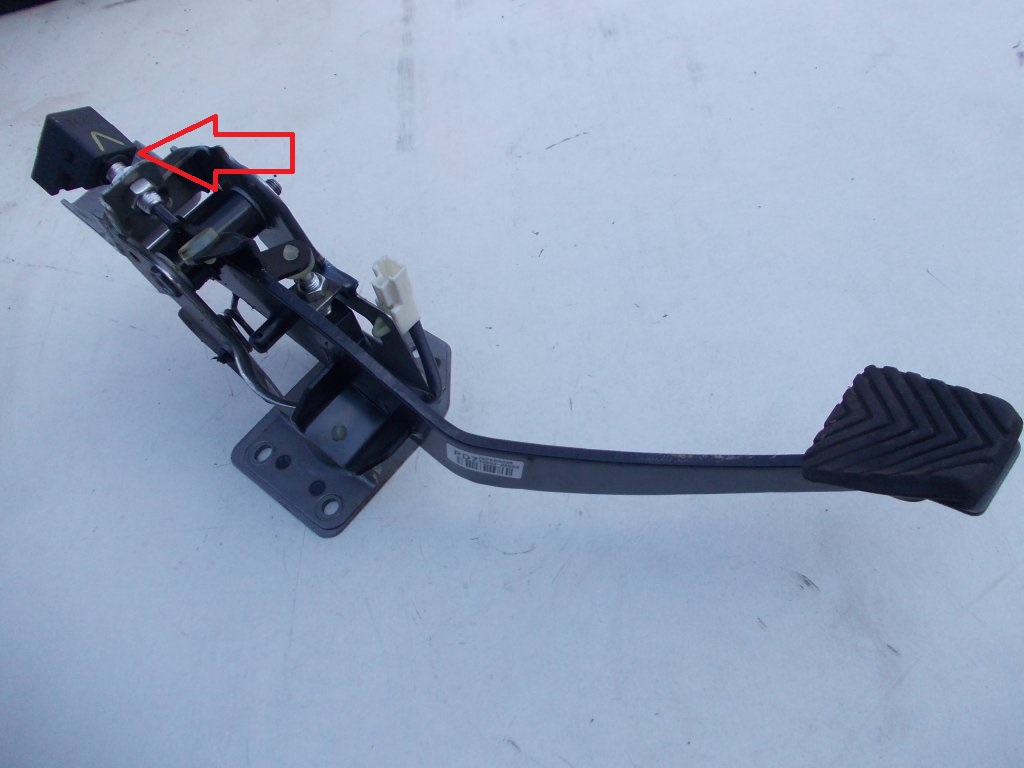

Расположение датчика выключения сцепления на автомобиле Hyundai ix35

Расположение датчика выключения сцепления (для наглядности показано на снятой педали сцепления).

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai ix35

2. Нажмите на фиксатор колодки переднего жгута проводов, отсоедините колодку от разъема датчика положения начала хода педали сцепления.

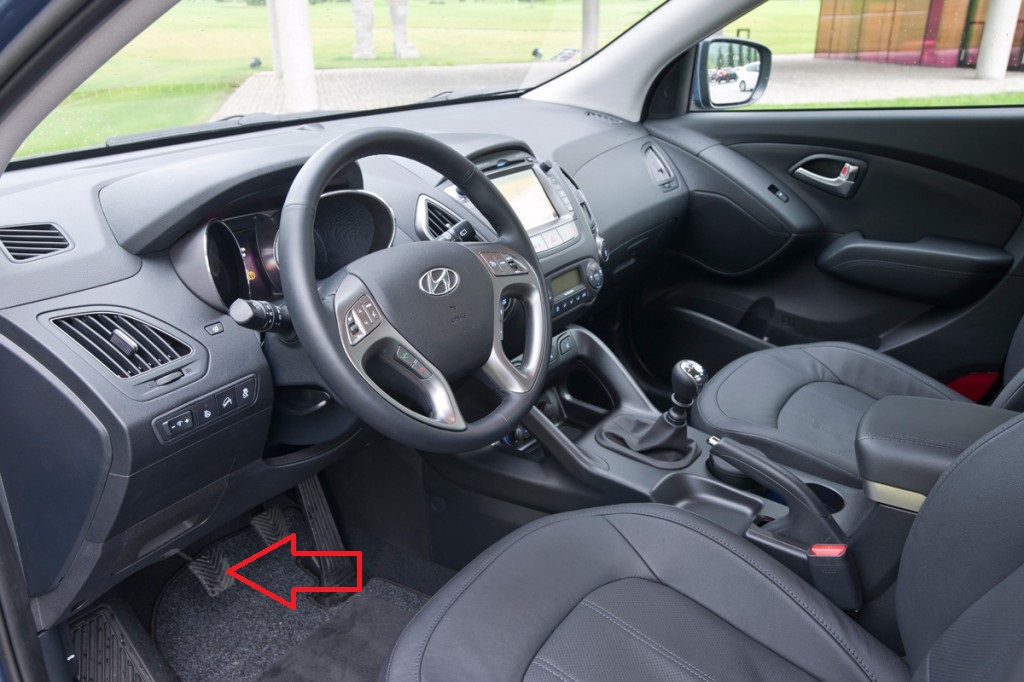

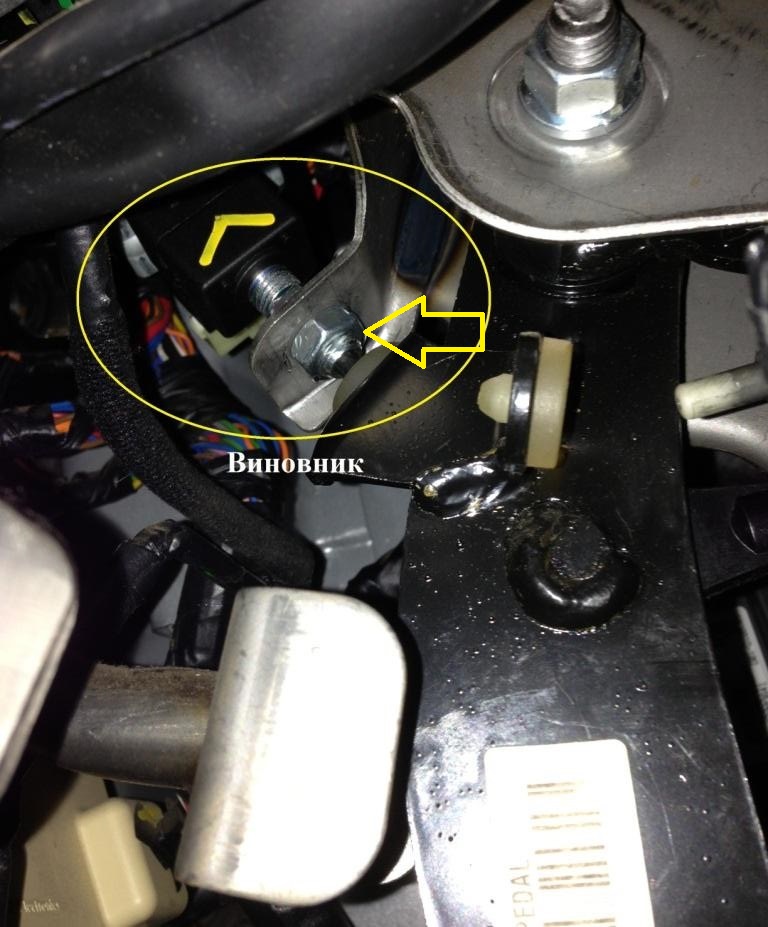

Расположение педали сцепления на автомобиле Hyundai ix35

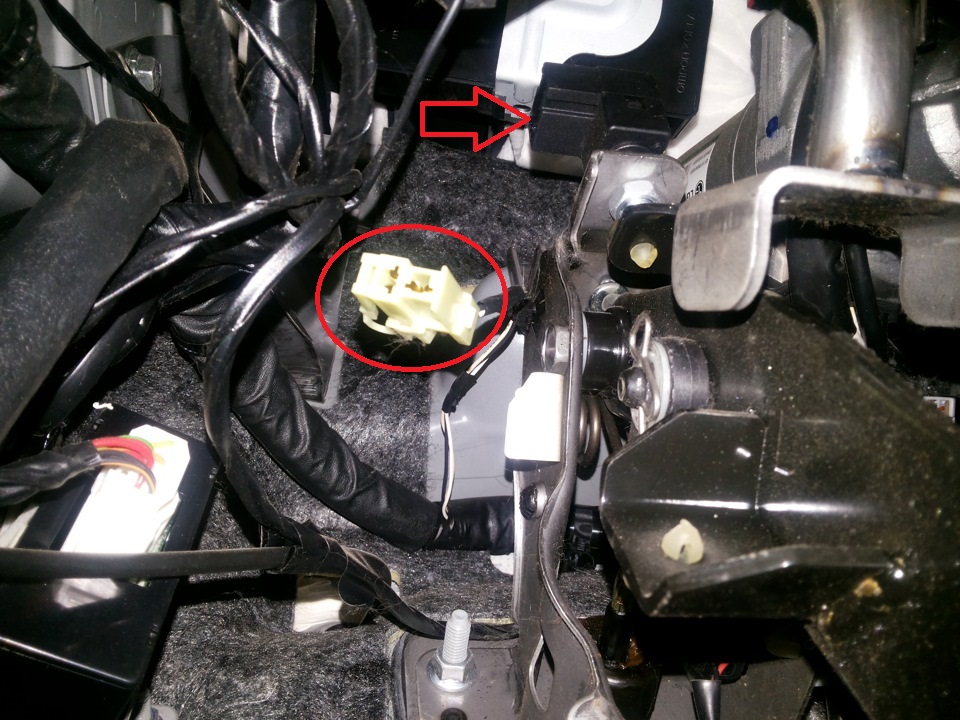

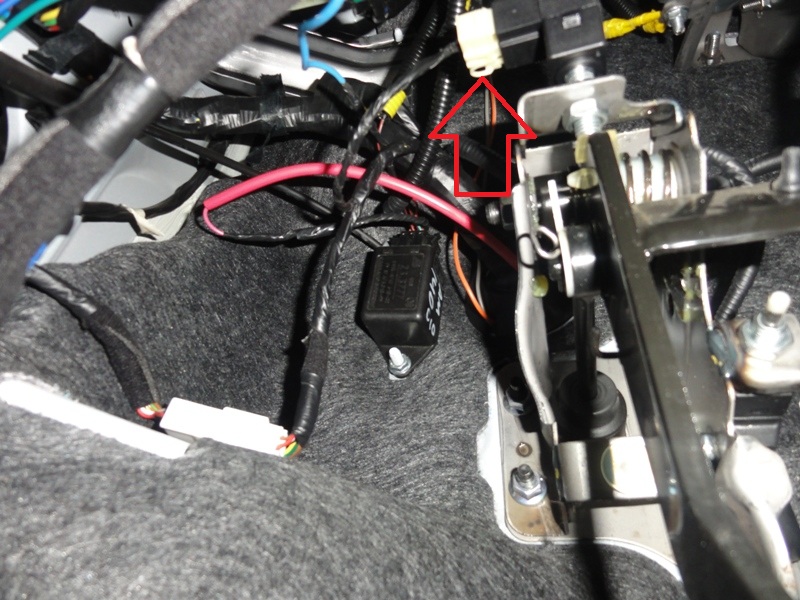

Расположение колодки проводов датчика положения педали сцепления на автомобиле Hyundai ix35

Отсоединить колодку проводов от датчика положения педали сцепления на автомобиле Hyundai ix35

3. Открутите ключом «на 14» гайку датчик положения педали сцепления, и снимите датчик.

Открутить гайку датчика педали сцепления на автомобиле Hyundai ix35

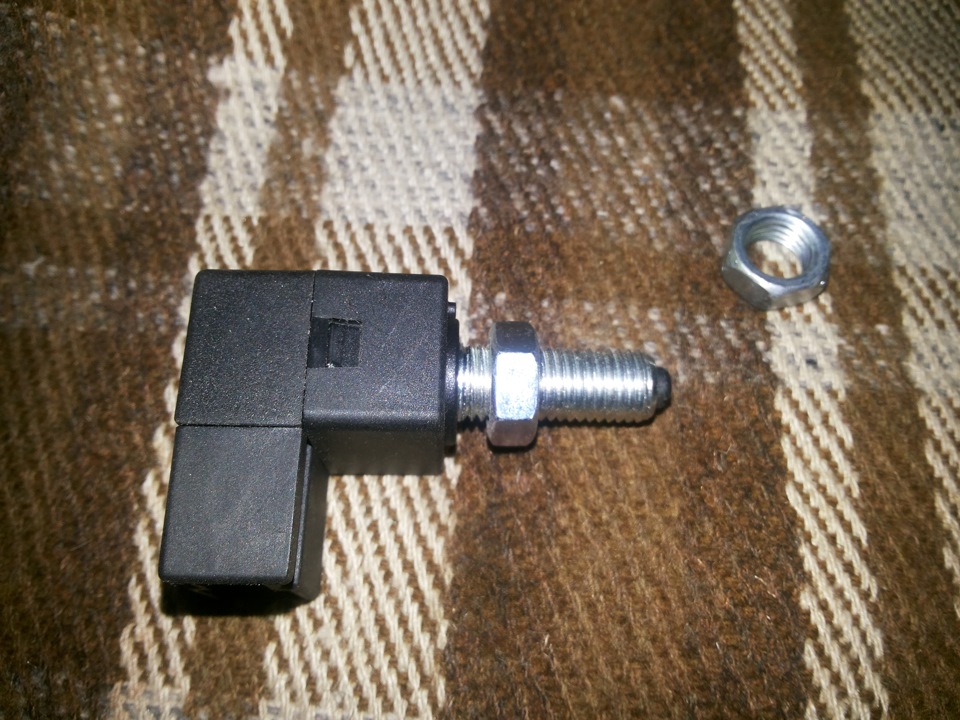

Датчик положения педали сцепления 93840-3K000 на автомобиле Hyundai ix35

Датчик положения педали сцепления на Хендай ix35.

Примечание:

Можно купить и установить новый датчик, а можно в самом датчике поменять пружинку, как описано ниже.

4. При помощи отвертки отожмите упоры по бокам датчика, и при помощи тоненького предмета (в нашем случае стамеска) разберите датчик.

Отжать крепления датчика положения педали сцепления на автомобиле Hyundai ix35

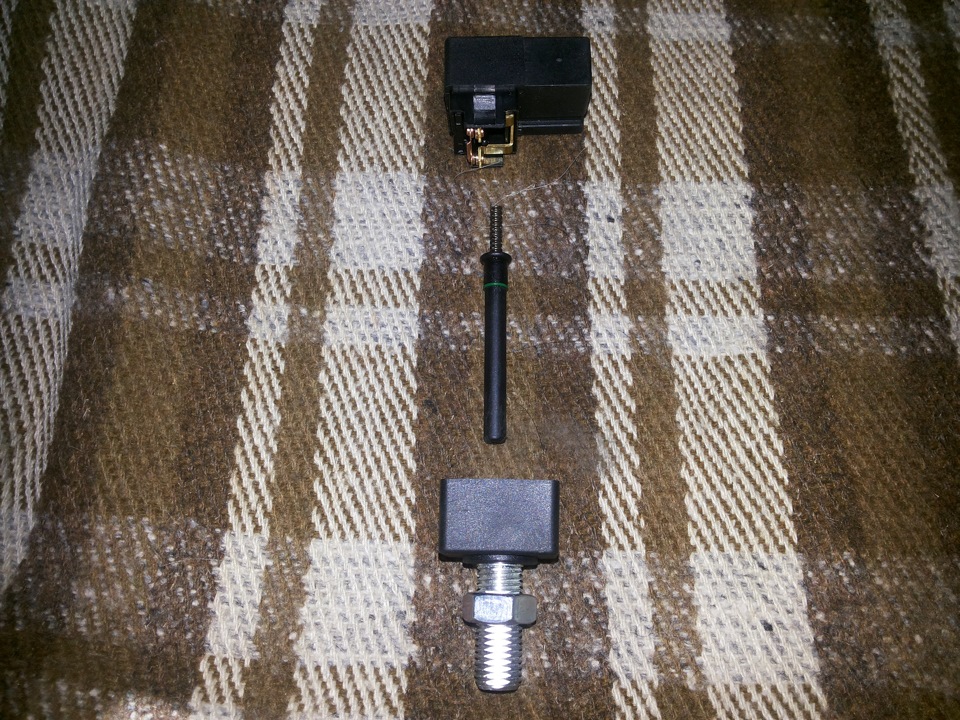

Разобрать датчик положения педали сцепления на автомобиле Hyundai ix35

Примечание:

Можно просто взять и растянуть старую пружинку, но лучше ее заменить.

В корпусе датчика есть направляющий шток для пружинки, так что любую пружинку туда нельзя ввести, нужно подбирать по размеру​.

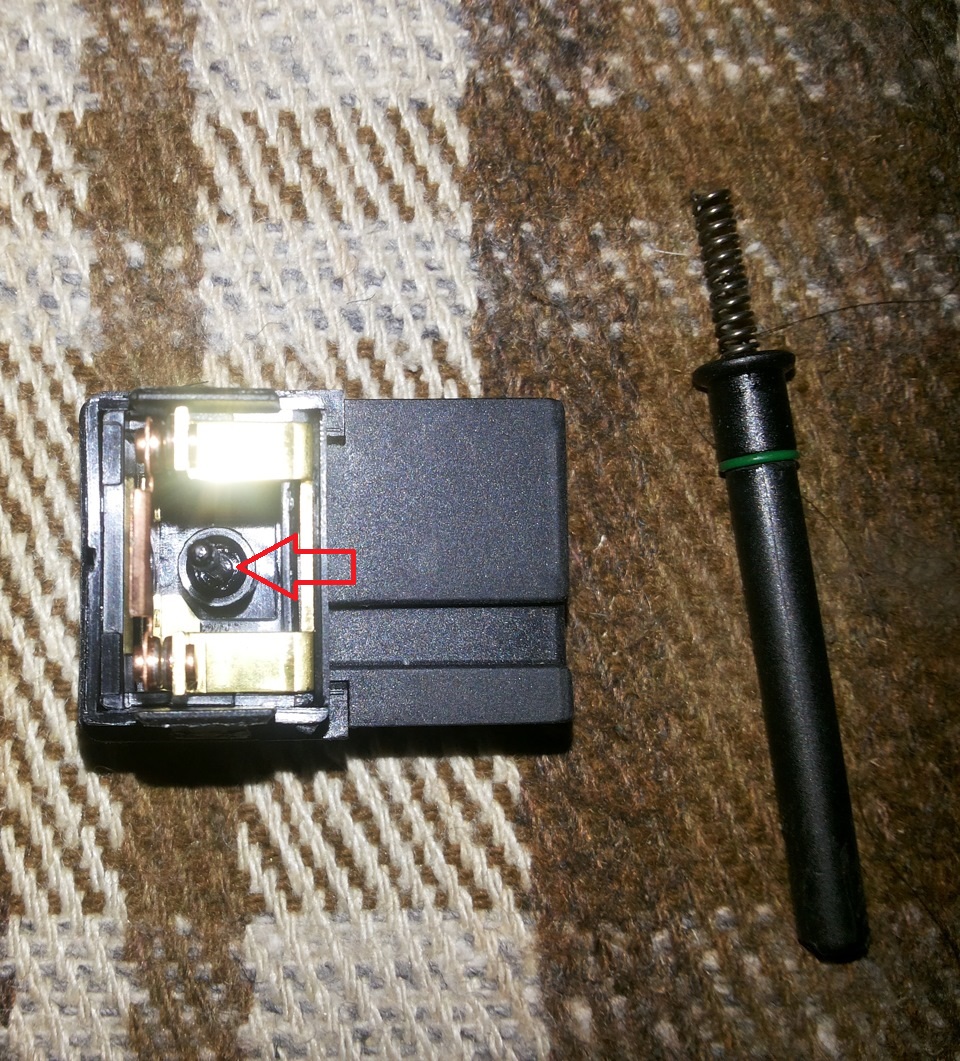

Шток пружинки датчика положения педали сцепления на автомобиле Hyundai ix35

Шток для пружинки в датчике.

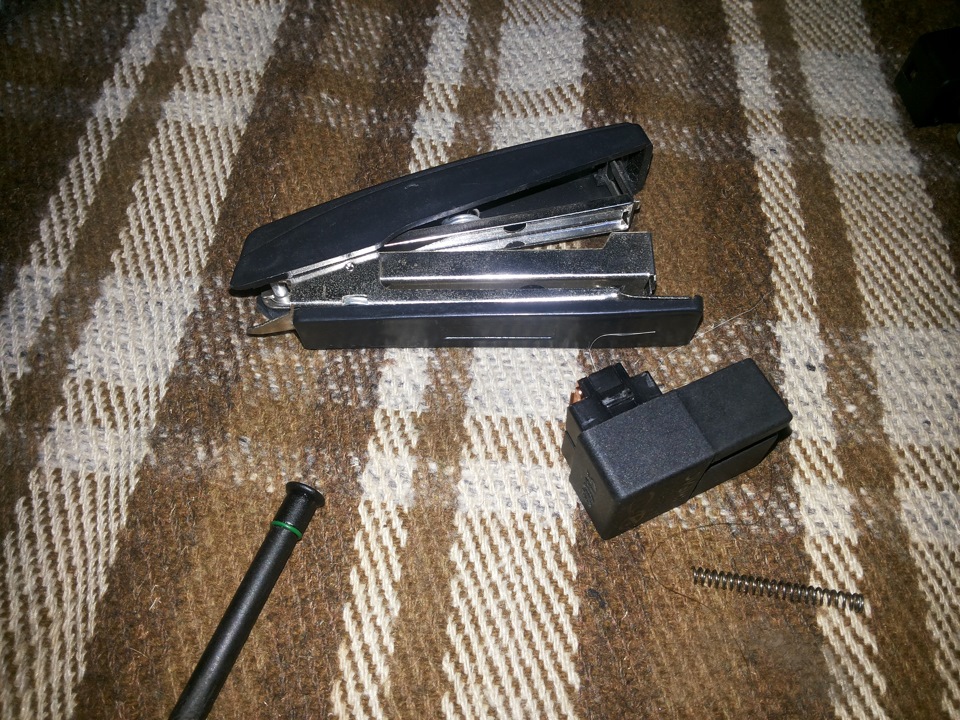

5. Донором может послужить степлер. Разберите его и достаньте пружинку.

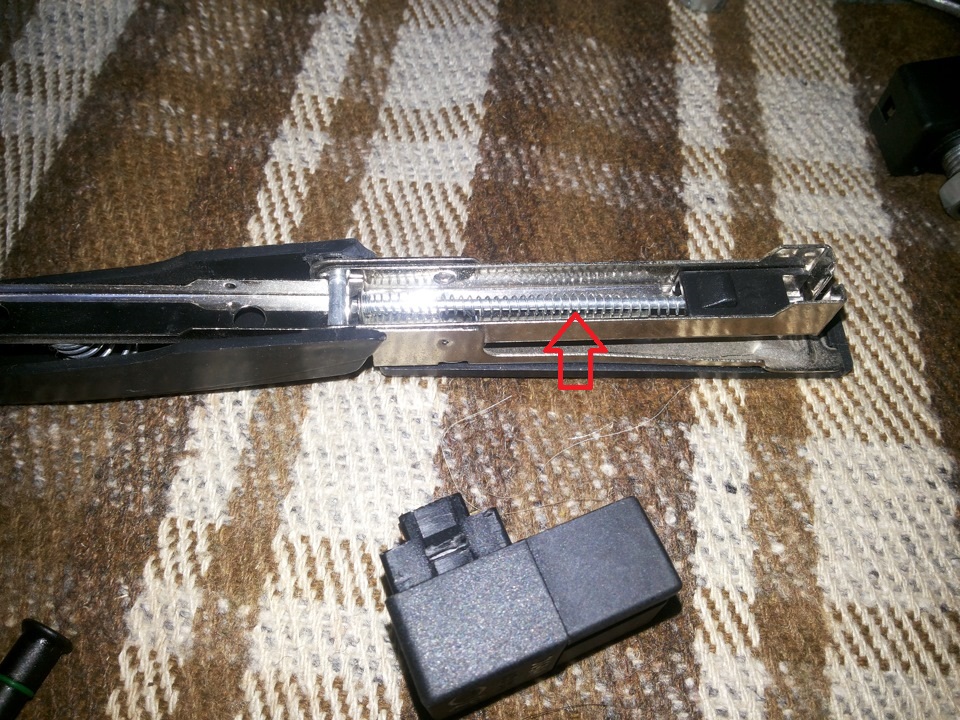

Ремонт датчика положения педали сцепления на автомобиле Hyundai ix35

Пружинка для датчика положения педали сцепления на автомобиле Hyundai ix35

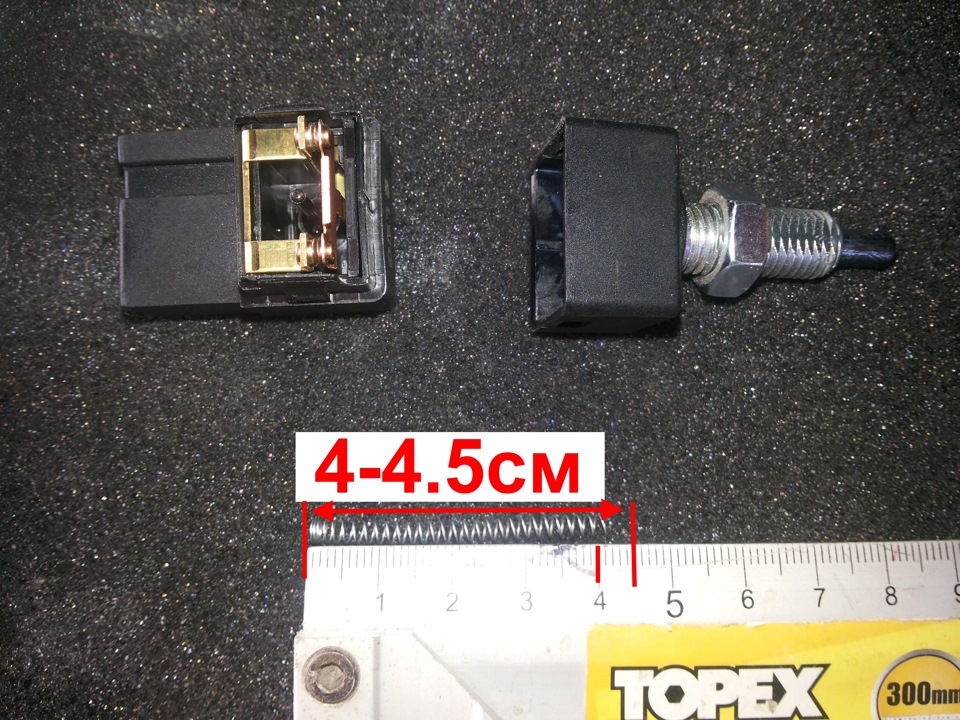

6. Обрежьте пружинку до 4. 4-5 см, вставьте пружинку в датчик и соберите его.

Обрезать пружинку датчика положения педали сцепления на автомобиле Hyundai ix35

Установить датчик положения педали сцепления на автомобиле Hyundai ix35

7. Установите датчик сцепления на Хендай ix35 в порядке, обратном снятию.
