Установка датчика омывающей жидкости Hyundai ix35

Инструменты:

  • Отвертка крестовая средняя
  • Набор пластиковых монтажных лопаток
  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток 10 мм
  • Насадка на вороток 12 мм
  • Удлинитель для воротка
  • Отвертка плоская средняя
  • Нож
  • Бормашинка
  • Фреза 25 мм
  • Изолента (при необходимости)

Детали и расходники:

  • Датчик горизонтальный DELLO (013012380401A)
  • Уплотнительное резиновое кольцо (90276310)
  • Разъем колодки соединения ГАЗ-3302 ЗМЗ-405 катушки зажигания Н/О СБ" (08005(014))
  • Провод для проводки 5 м с сечением 0.75 мм²
  • Гофра для проводки не меньше 5 м (6.8 мм внутренний диаметр)
  • Герметичные термоусадочные муфты
  • Пин для разъёма (82998-12750)
  • Уайт-спирит (обезжириватель)
  • Ветошь
  • Силикон автомобильный

Примечание:

1. Снимите передний бампер.

Снятый передний бампер на автомобиле Hyundai ix35

2. Снимите бачок омывателя ветрового стекла и слейте с него жидкость.

Снять бачок омывателя на автомобиле Hyundai ix35

Бачок омывателя на Хендай ix35.

3. Отмеряйте и вырежьте отверстие 20 мм, на высоте 3-6 см (вырезать можно фрезой)

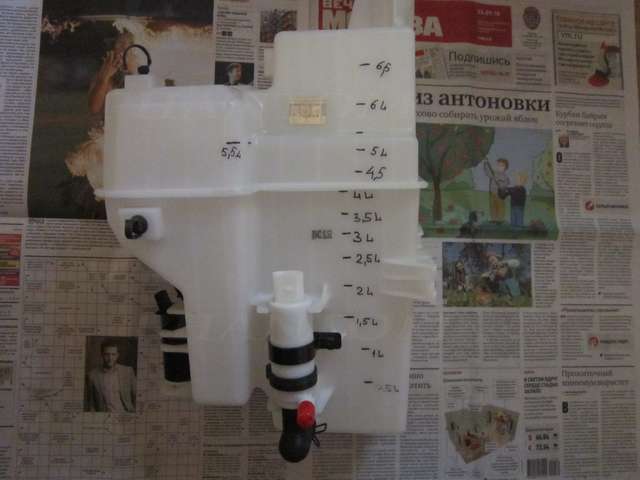

Отмерять отверстие на бачке омывателя под датчик на автомобиле Hyundai ix35

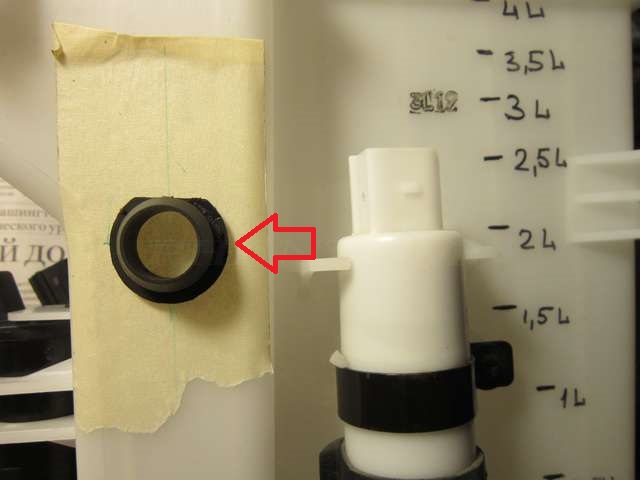

Отверстие на бачке омывателя для датчика жидкости на автомобиле Hyundai ix35

4. Обезжирьте прокладку и обезжирьте возле отверстия которое вы вырезали. Смажьте прокладку и место возле отверстия силиконом. Вставьте туда прокладку, а затем датчик.

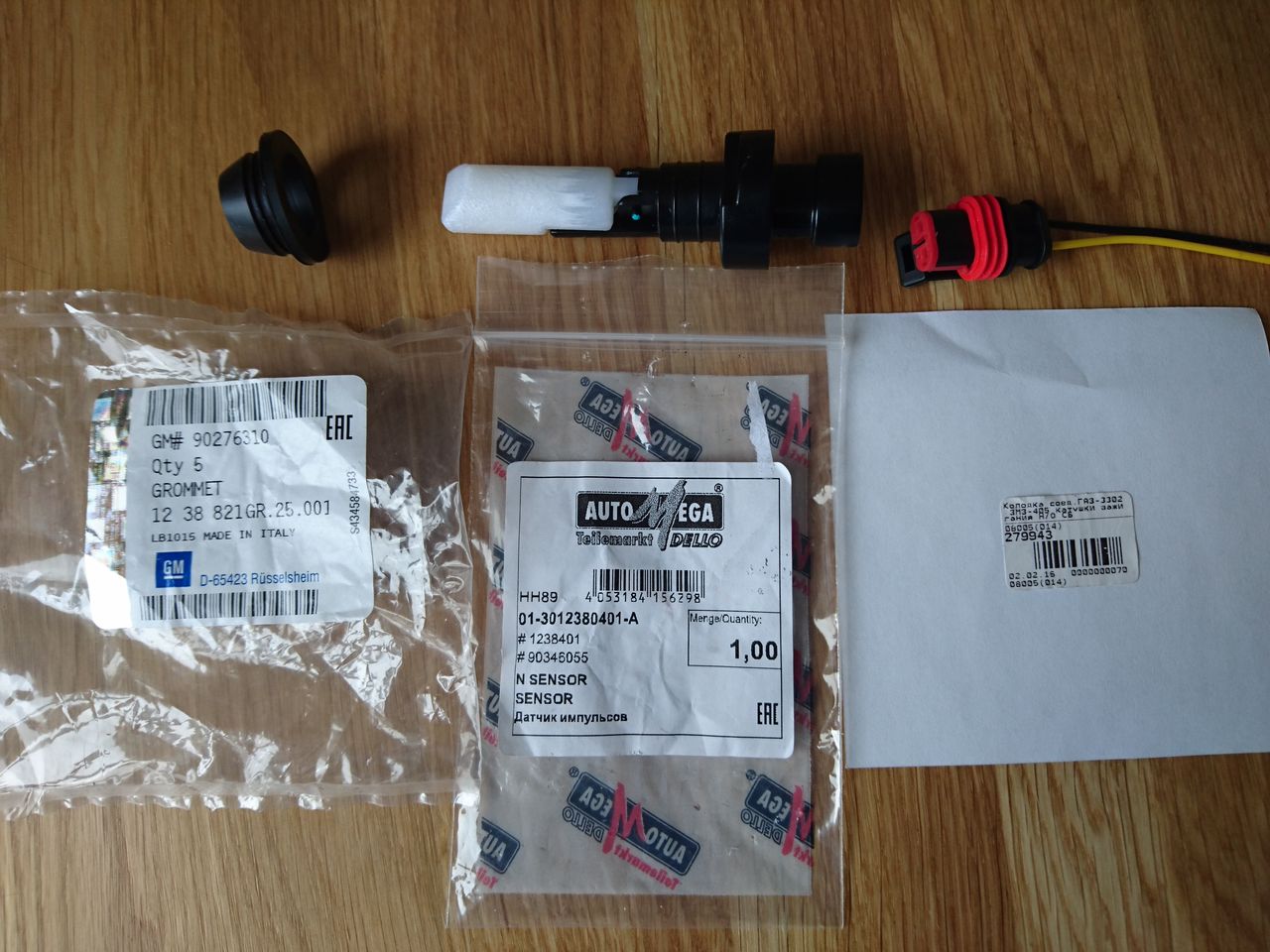

Датчик омывателя жидкости 013012380401A 90276310 08005(014) на автомобиле Hyundai ix35

Уплотнитель датчика, колодка соединения датчика и датчик бачка омывателя для Хендай ix35.

Установить датчик омывателя в бачок на автомобиле Hyundai ix35

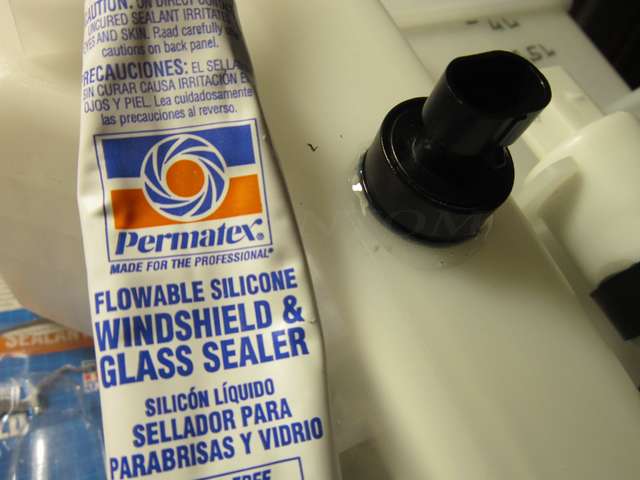

Автомобильный силикон для датчика омывателя на Хендай ix35.

5. Установите бачок омывателя с датчиком омывающей жидкости.

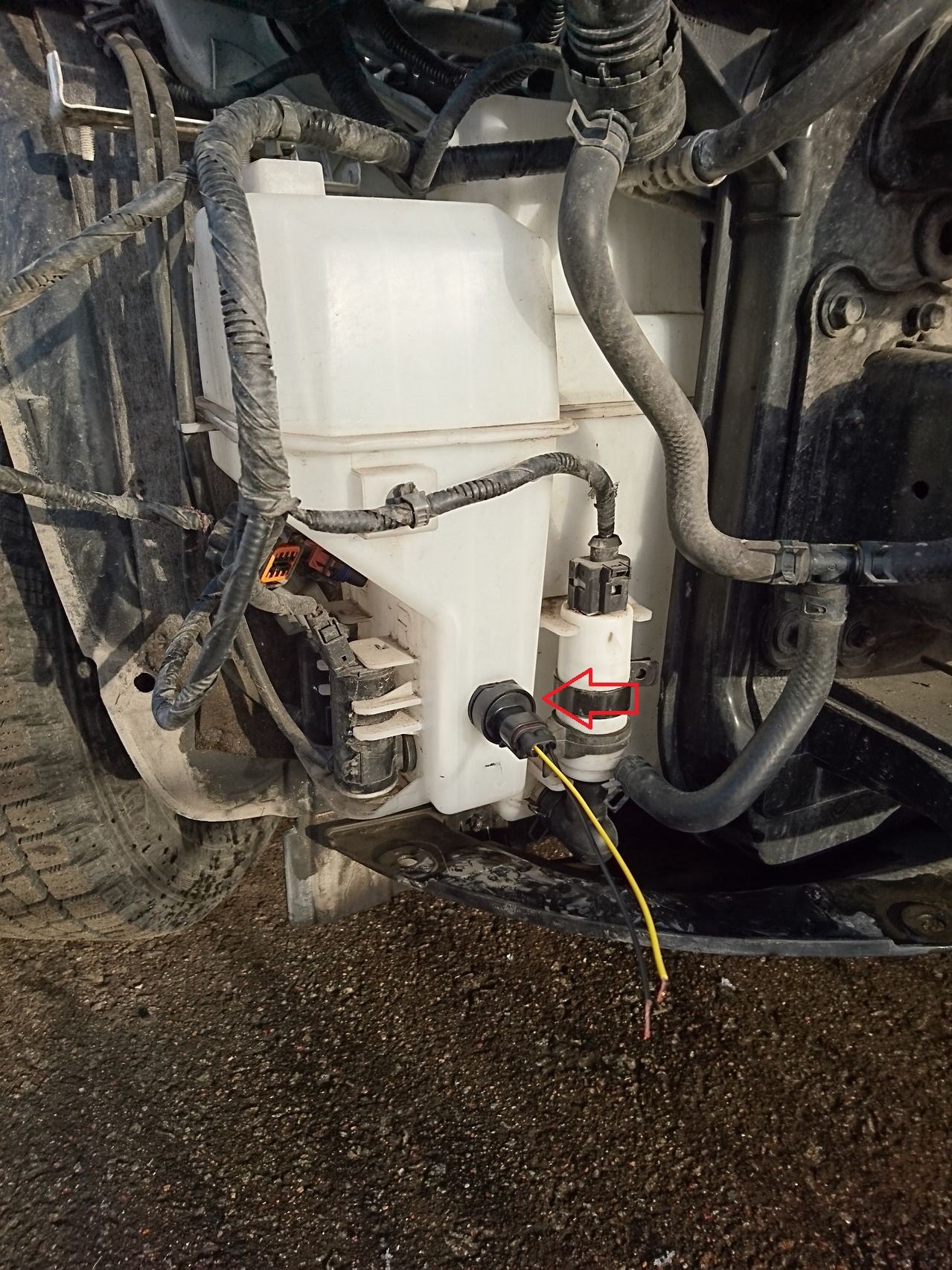

Установить бачок омывателя с датчиком на автомобиле Hyundai ix35

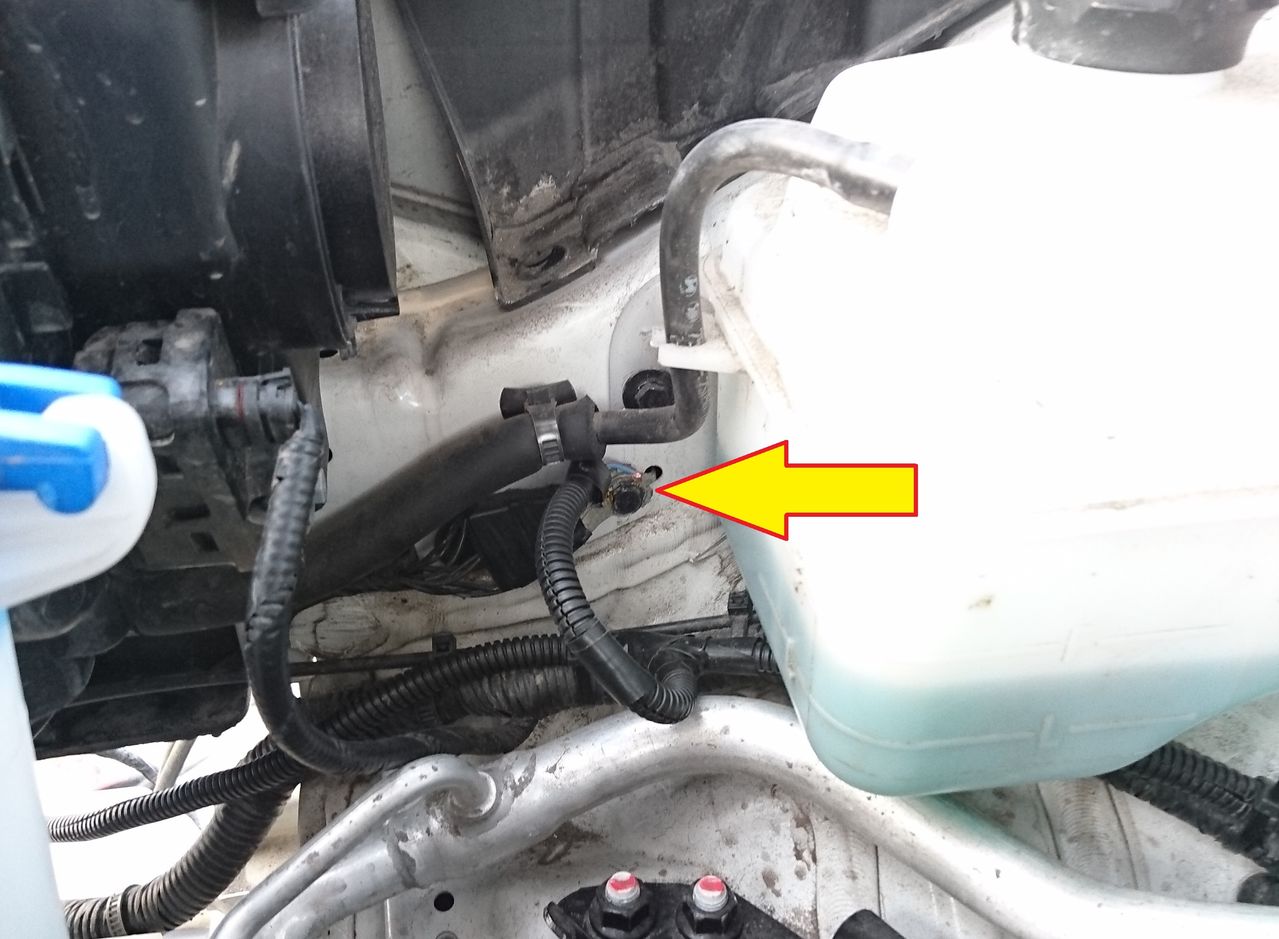

6. Подключите один провод датчика к штатной "массе" в герметичной термоусадочной муфте возле расширительного бачка охлаждающей жидкости.

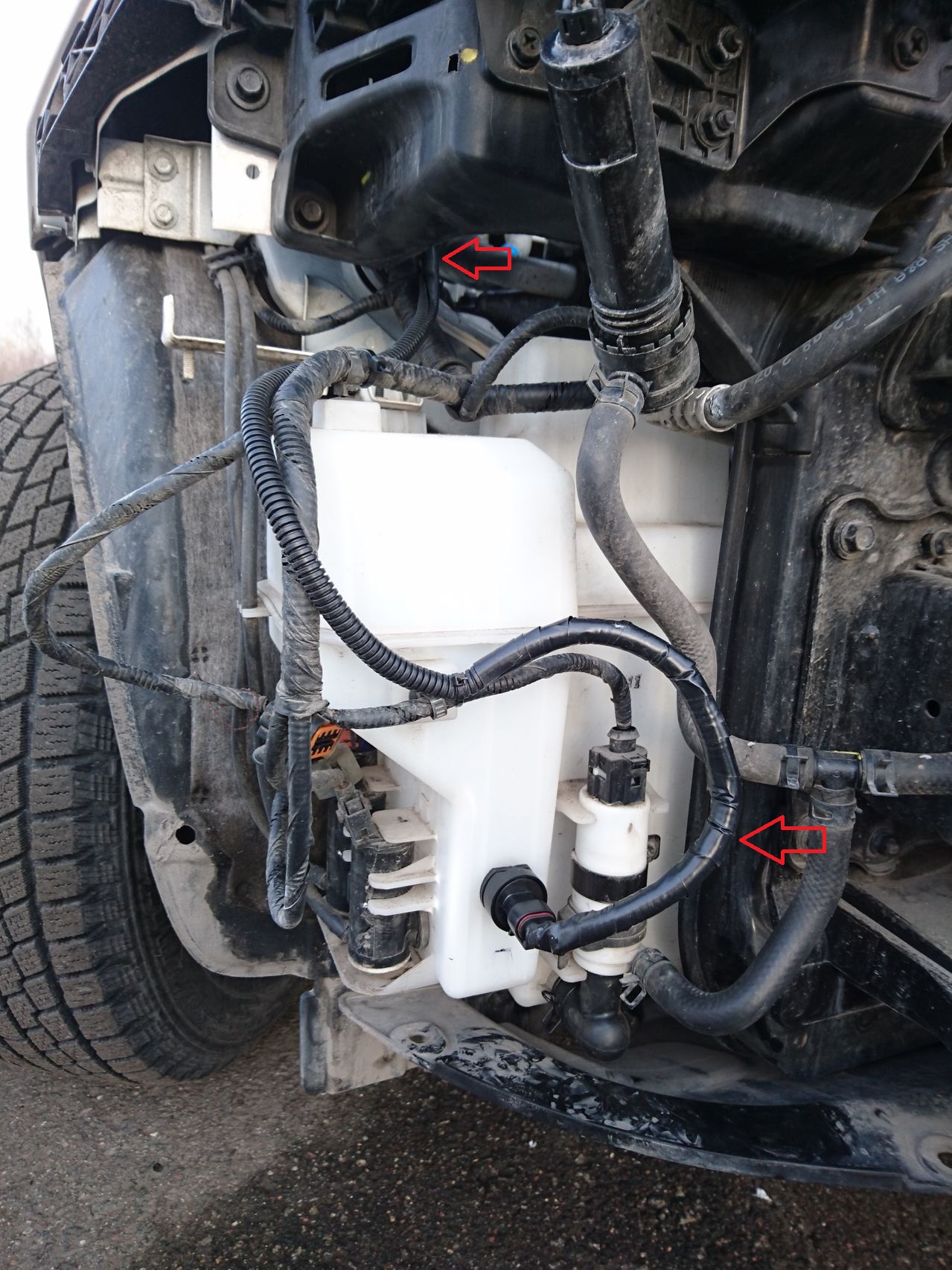

Проводка датчика омывателя на автомобиля Hyundai ix35

Подключить провод датчика омывателя к Массе на автомобиле Hyundai ix35

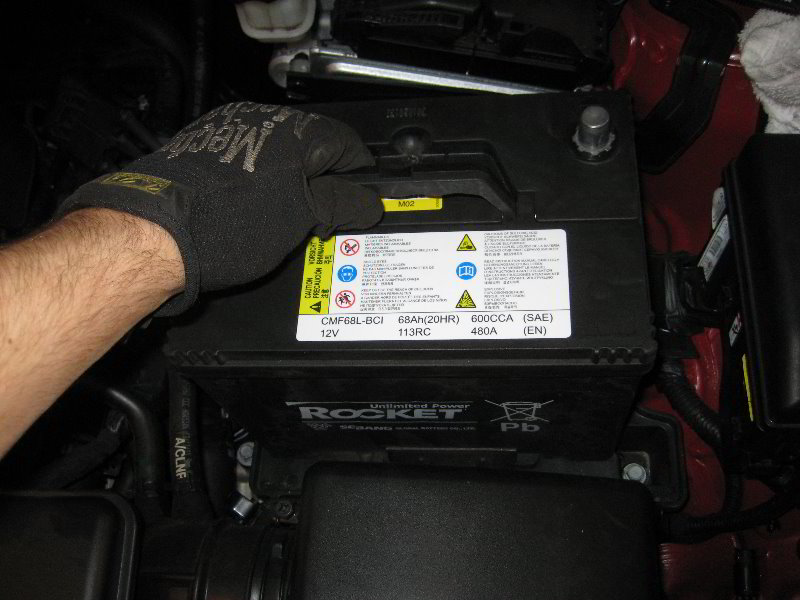

7. Снимите аккумуляторную батарею, как описано в этой статье и блок ЭБУ, как описано в этой статье, чтобы провести второй провод датчика в салон автомобиля.

Снять аккумулятор на автомобиле Hyundai ix35

8. Другой провод датчика проведите в салон автомобиля через отверстие возле бачка тормозной жидкости.

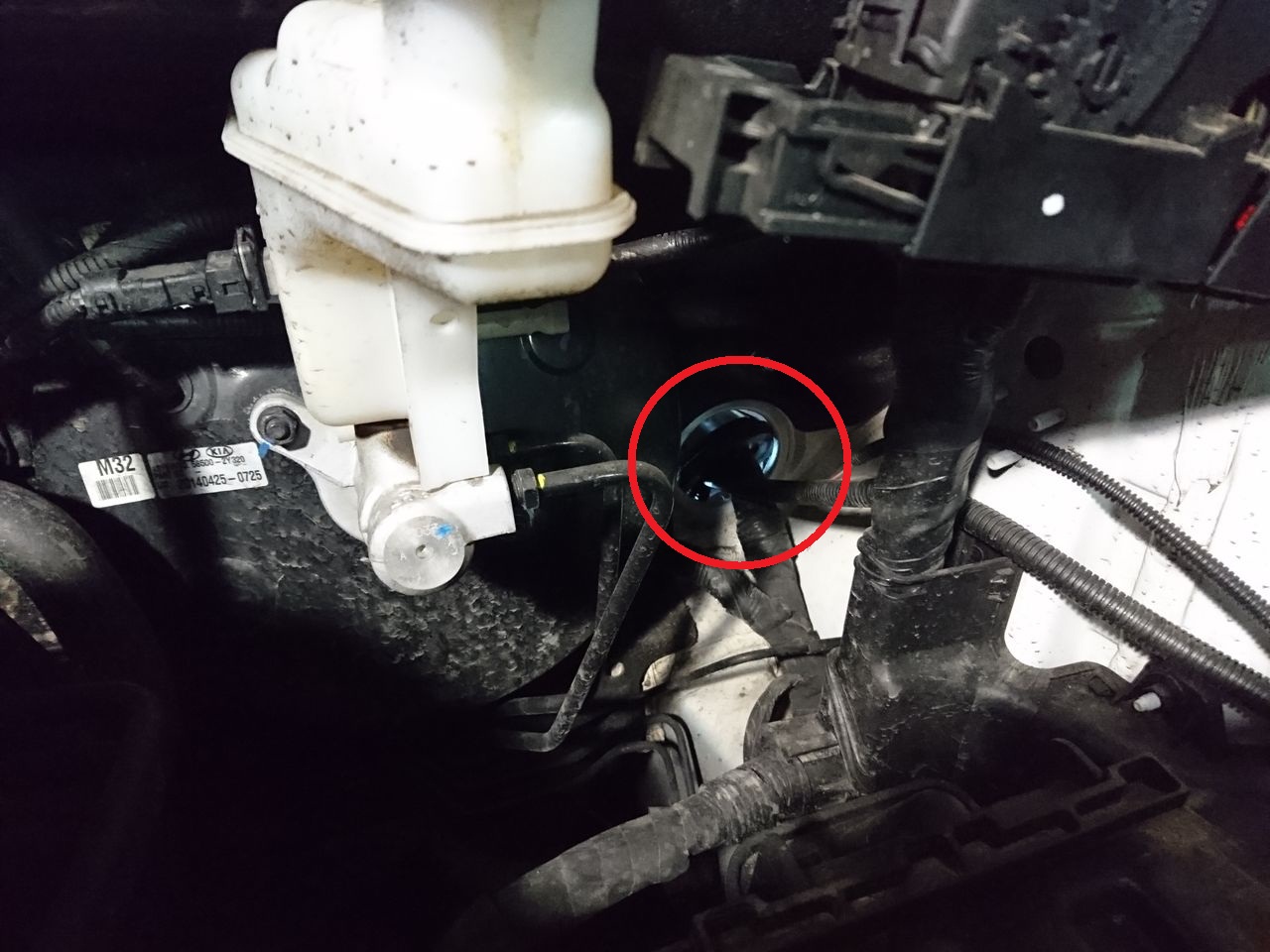

Отверстие через которое нужно провести датчик бачка омывателя в салон на автомобиле Hyundai ix35

Отверстие расположено за блоком ЭБУ в моторном отсеке.

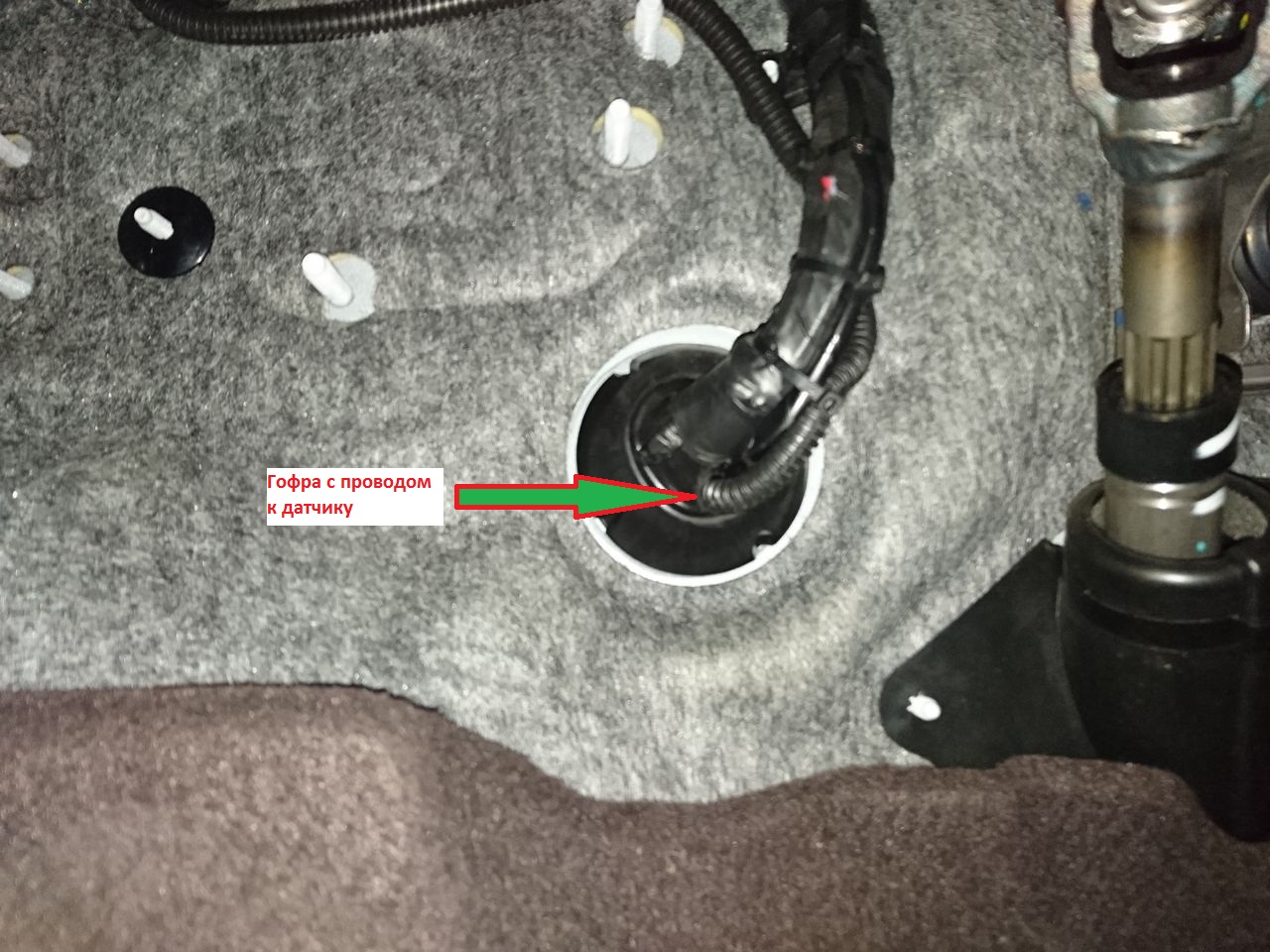

Провести провод датчика бачка омывателя в салон на автомобиле Hyundai ix35

Отверстие расположено в педальном узле.

9. Нужно подключить штатный контакт (пин) к проводу который будет подключаться в колодку проводов комбинации приборов.

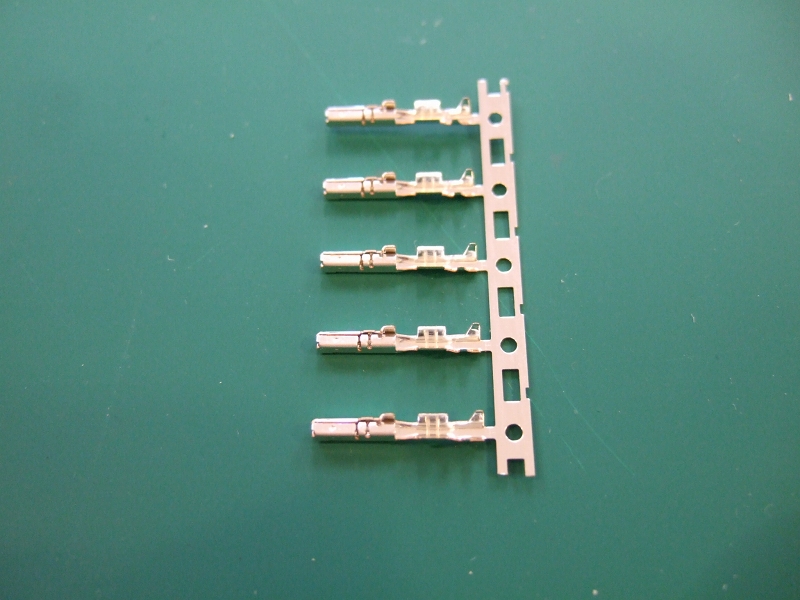

Штатные контакты (пины) для датчика омывателя 82998-12750 на автомобиле Hyundai ix35

Пины для проводов на​ Хендай ix35.

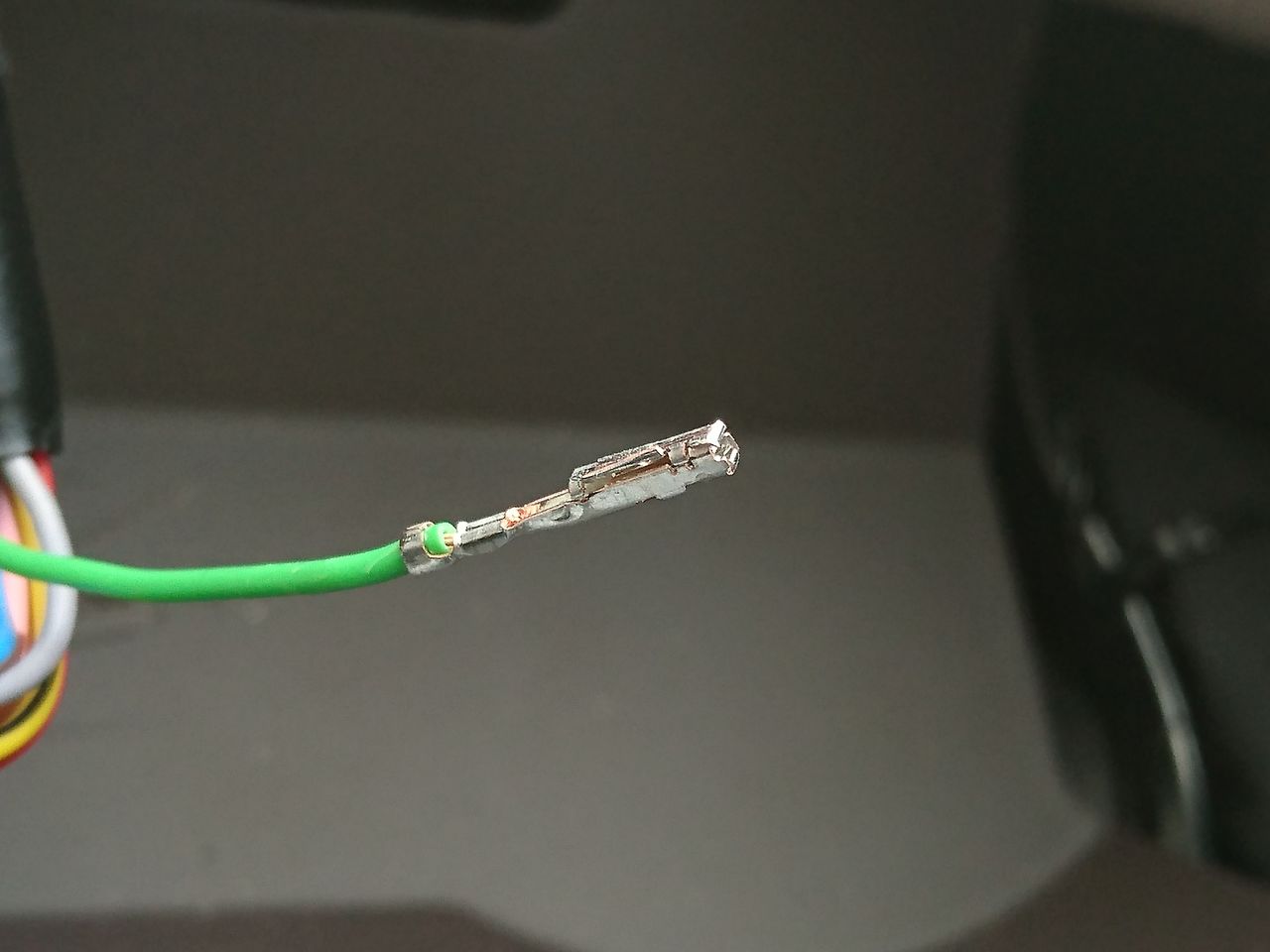

Установить пин на провод датчика омывателя на автомобиле Hyundai ix35

Установленный пин на провод.

Примечание:

Штатные контакты (пины) необычные, найти точно такие же очень трудно. Размер штатного контакта в сечении 1,5х2,0 мм, длина 16 мм, рабочая часть 10 мм, с ребром 0,5 мм для фиксации в разъеме (без "усов").

10. Снимите комбинации приборов, как описано в этой статье.

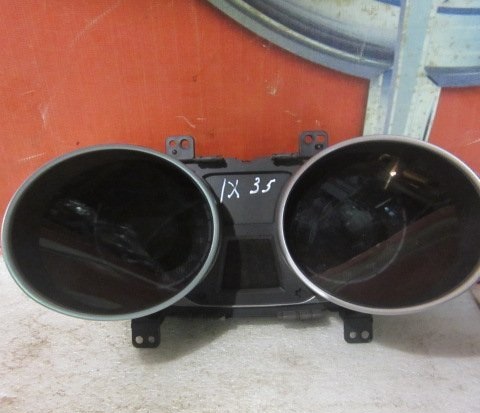

Снять комбинацию приборов на автомобиле Hyundai ix35

Комбинация приборов на Хендай ix35.

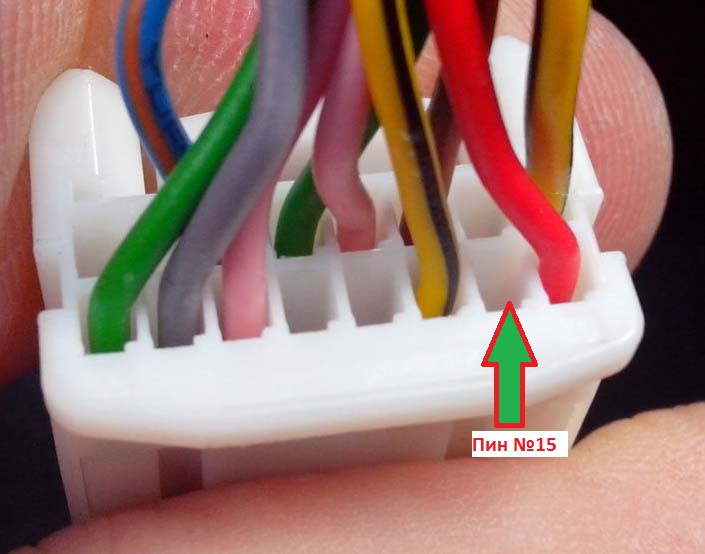

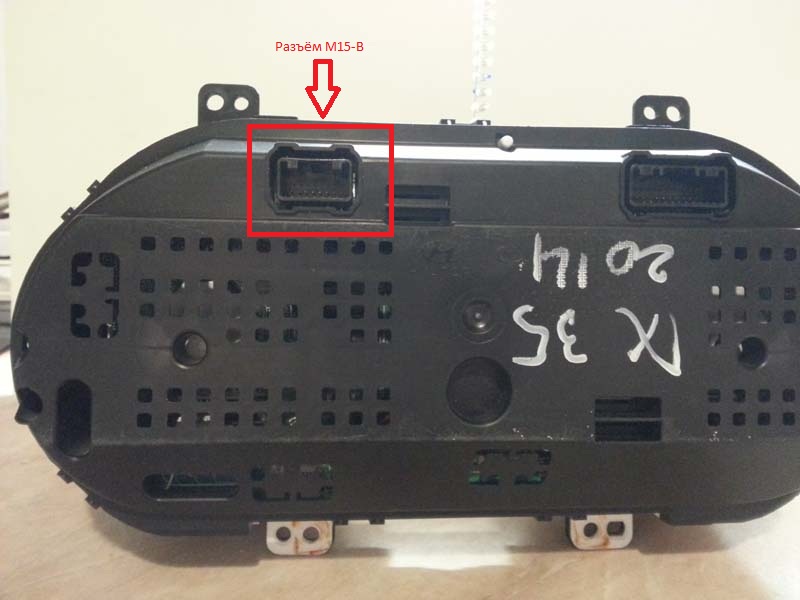

11. Нам нужен левый, 16-ти пиновый разъём (М15-В по схемам). Пин №15 отвечает за принятия сигнала с датчика уровня омывателя (на фото - красная точка).

Левый 16-ти пиновый разъём колодки проводов комбинации приборов на автомобиле Hyundai ix35

Пин 15 на комбинации приборов отвечает за уровень омывателя в бачке на автомобиле Hyundai ix35

Примечание:

Если замкнуть его на массу, то через десять секунд появится индикация о низком уровне омывающий жидкости.

12. Установите провод датчика уровня омывателя с пином в колодку проводов комбинации приборов.

Провод датчика уровня омывателя с установленным пином на автомобиле Hyundai ix35

Подключить провод датчика уровня омывателя в колодку проводов комбинации приборов на автомобиле Hyundai ix35

13. Подключите, установите комбинацию приборов на место и вы увидите индикатор о недостаточном количестве жидкости омывателя. После заливки омывателя индикатор погаснет.

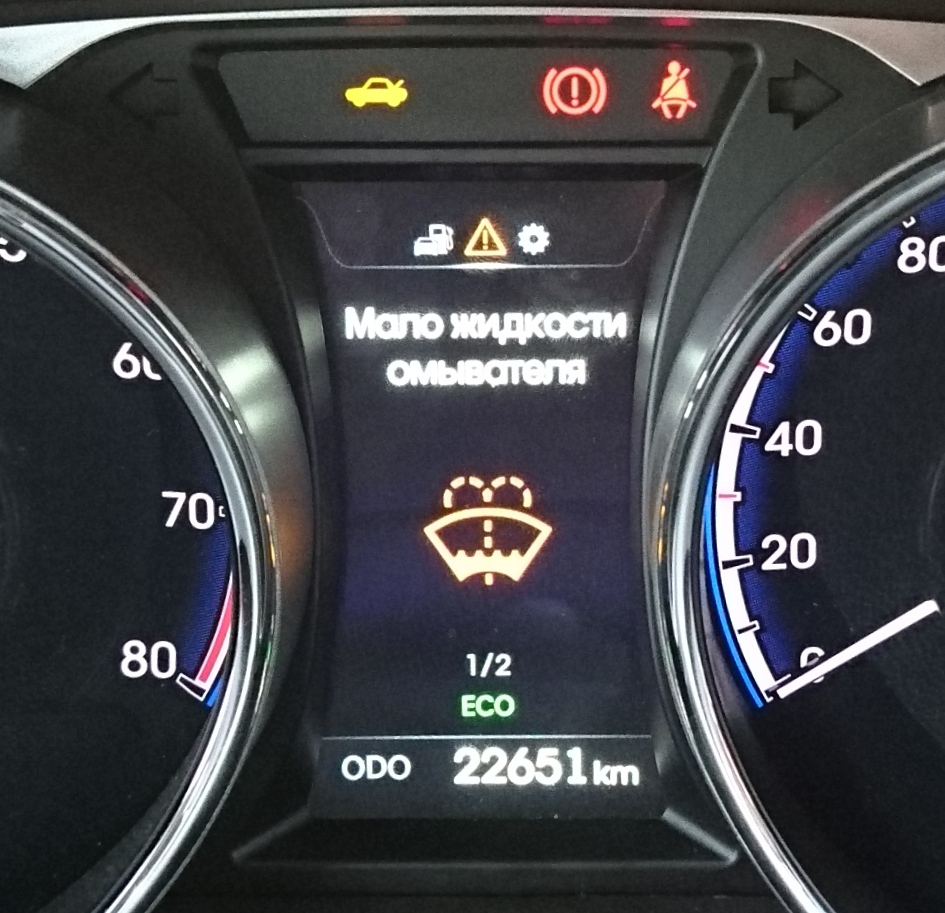

Индикатор уровня жидкости омывателя в комбинации приборов на автомобиле Hyundai ix35

14. Установите все снятые детали и в порядке, обратном снятию.
