Установка омывателя камеры заднего вида Hyundai ix35

Инструменты:

  • Набор пластиковых монтажных лопаток
  • Гаечный ключ торцевой Г-образный 10 мм
  • Нож
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Элетродрель
  • Сверло по металлу 7 мм
  • Маркер

​Детали и расходники:

  • Форсунка омывателя (можно от ВАЗа) (2107-5208060)
  • Тройник для шлангов
  • Шланг
  • Хомуты
  • Обратный клапан (можно с ВАЗ 2108)
  • Гайка подходящего диаметра

Примечание:

В этой стать описано как произвести установку омывателя задней камеры на Хендай ix35.

1. Открутите четыре болта крепления обшивки двери багажника.

Расположение болтов крепления обшивки двери багажника на автомобиле Hyundai ix35

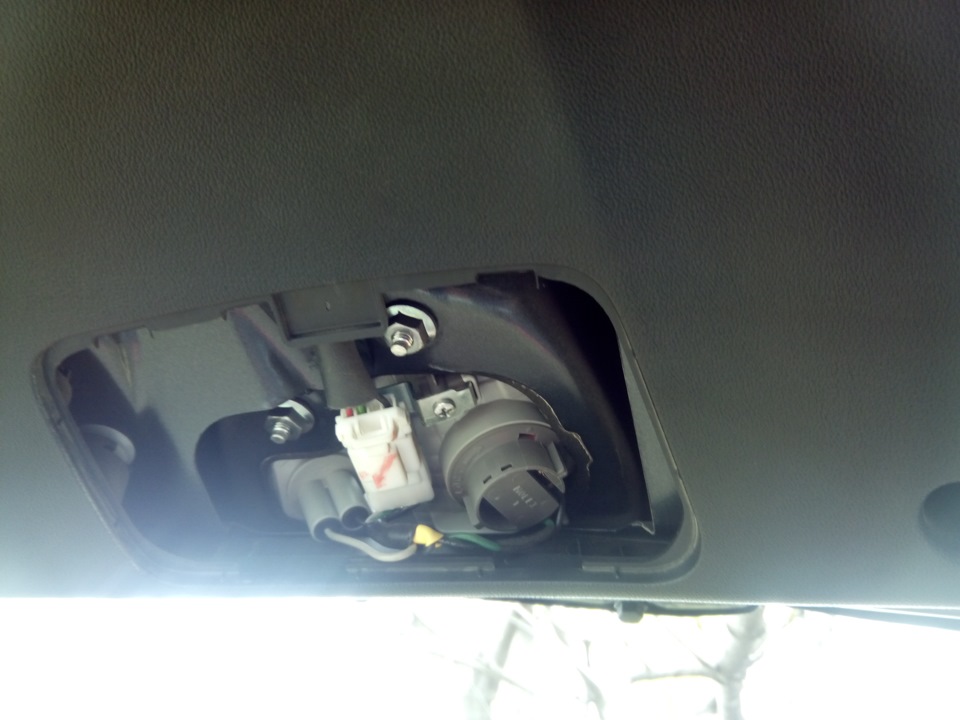

2. Слева и справа на обшивке есть технологические заглушки, подденьте и снимите заглушки.

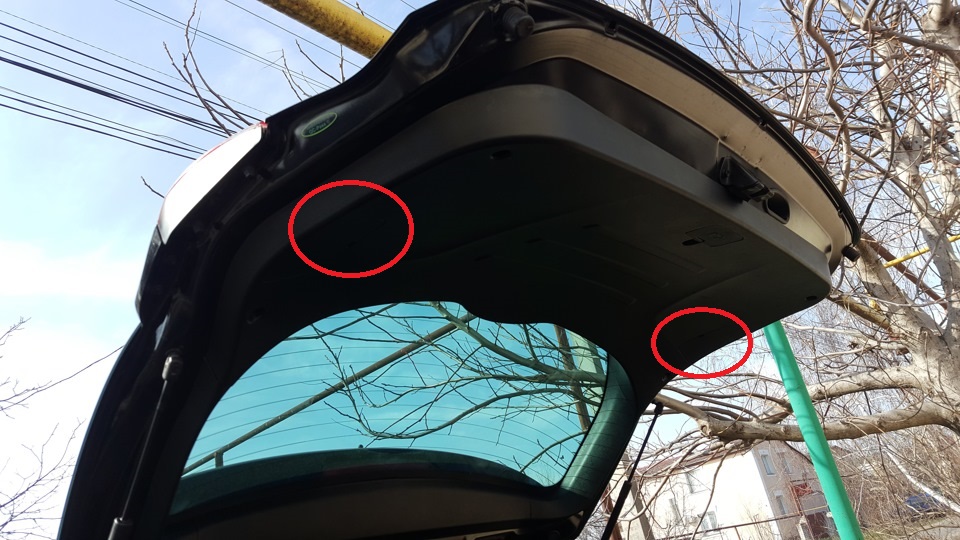

Заглушки обивки крышки багажника на автомобиле Hyundai ix35

Снять заглушки обшивки крышки багажника на автомобиле Hyudnai ix35

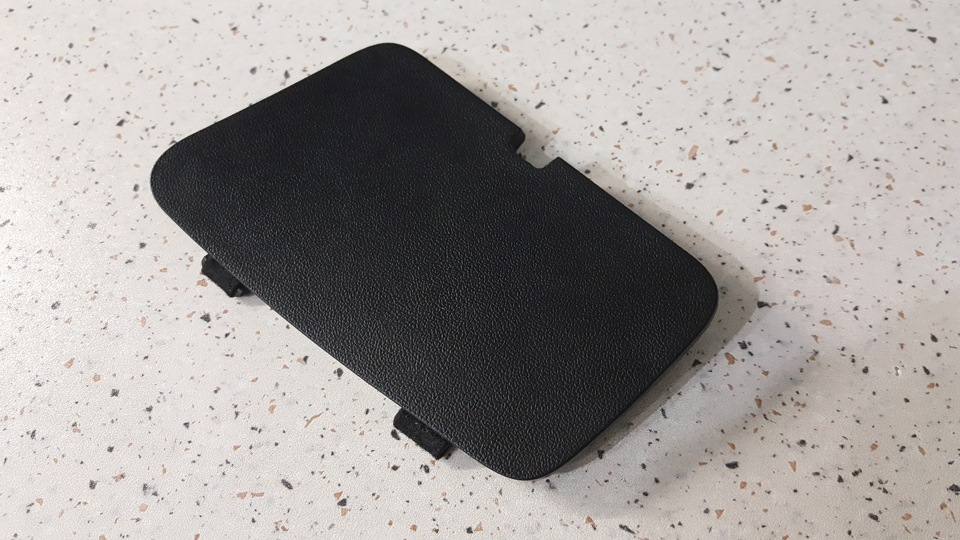

Заглушки обшивки двери багажника на автомобиле Hyundai ix35

Заглушка

3. В технологическом отверстии монтажной лопаткой подденьте клипсу.

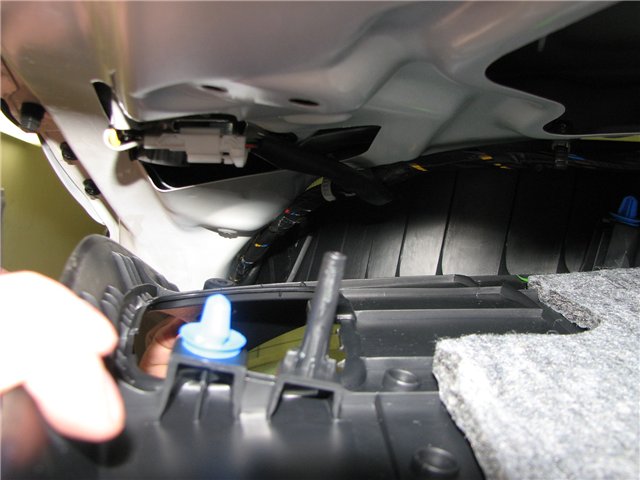

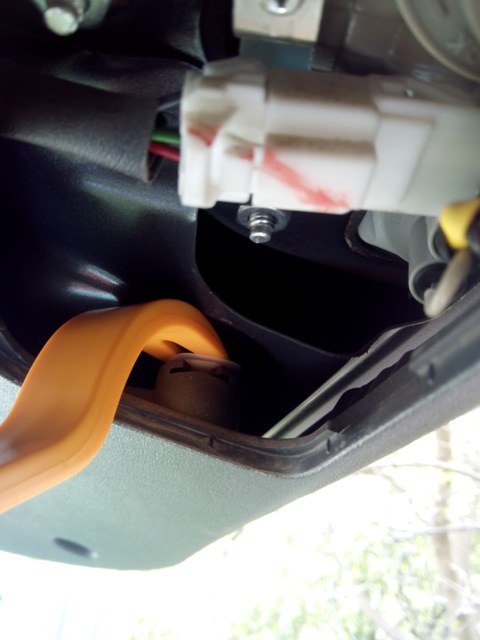

Поддеть клипсу обшивки багажника на автомобиле Hyundai ix35

4. Аккуратно отсоедините фиксаторы обшивки по всему периметру и снимите обшивку.

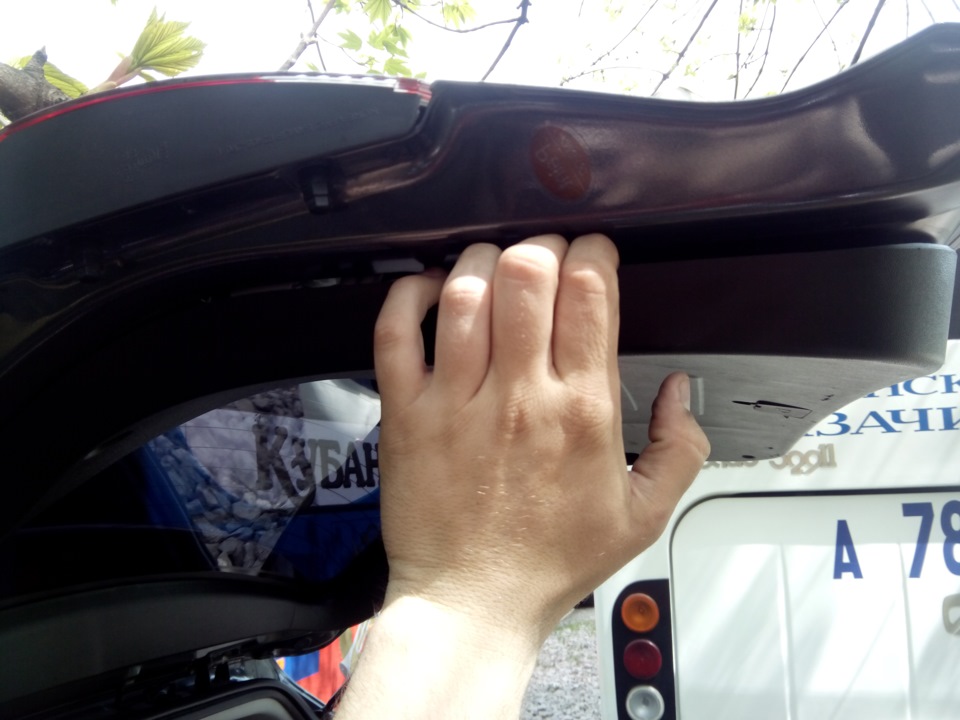

Поддеть фиксаторы обшивки двери багажника на автомобиле Hyundai ix35

Снять обшивку двери багажника на автомобиле Hyundai ix35

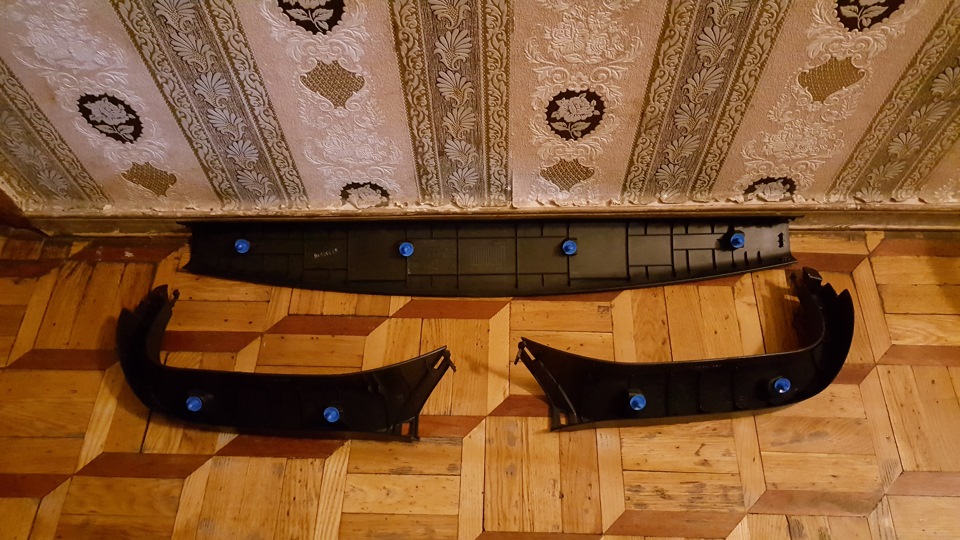

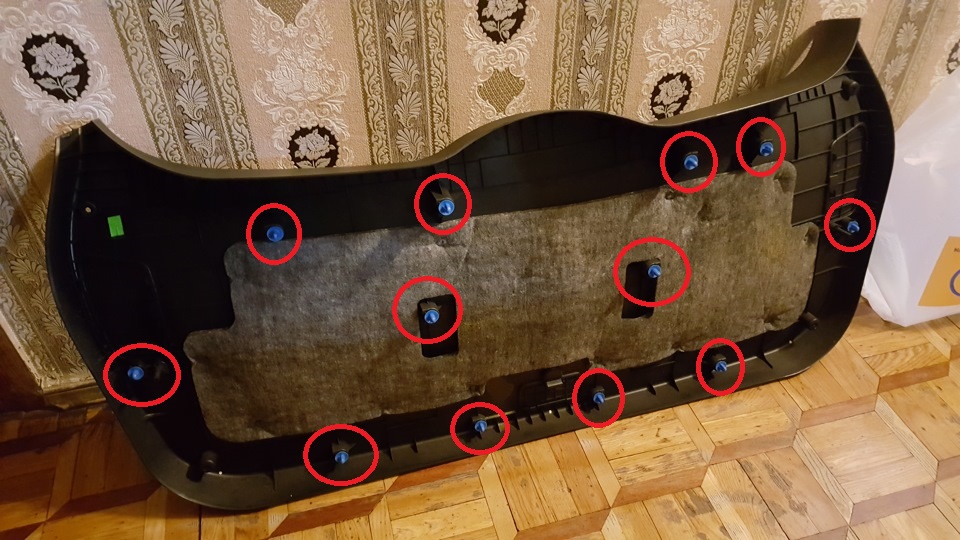

Фиксаторы обшивки двери багажника на автомобиле Hyudnai ix35

Расположение фиксаторов обшивки.

5. Аналогично снимите обшивку верхней части стекла.

Обшивка верхней части стекла багажника на автомобиле Hyundai ix35

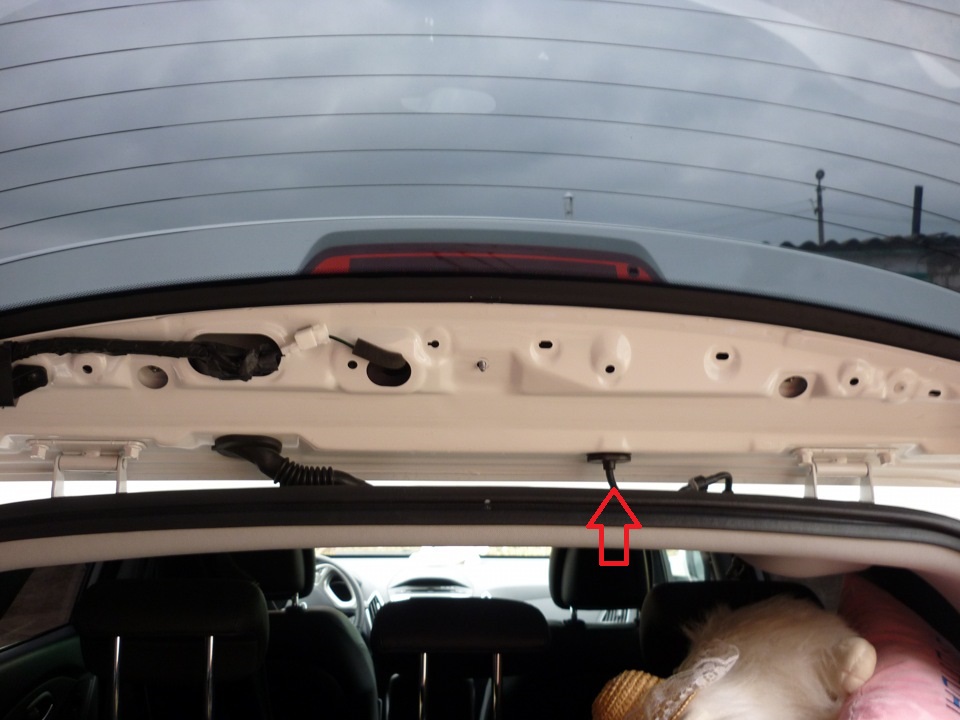

6. Шланг омывателя стекла очень короткий и стоит внатяжку.

Шланг омывателя стекла на автомобиле Hyudnai ix35

Примечание:

Можно разрезать шланг и вставить тройник, но шланг короткий и очень легко может уйти внутрь самой двери.

7. Отсоедините шланг омывателя.

Отсоединить шланг омывателя на автомобиле Hyundai ix35

Шланг омывателя заднего стекла на Хендай ix35.

8. Открутите пять болтов крепления спойлера и отсоедините колодку проводов стоп-сигнала.

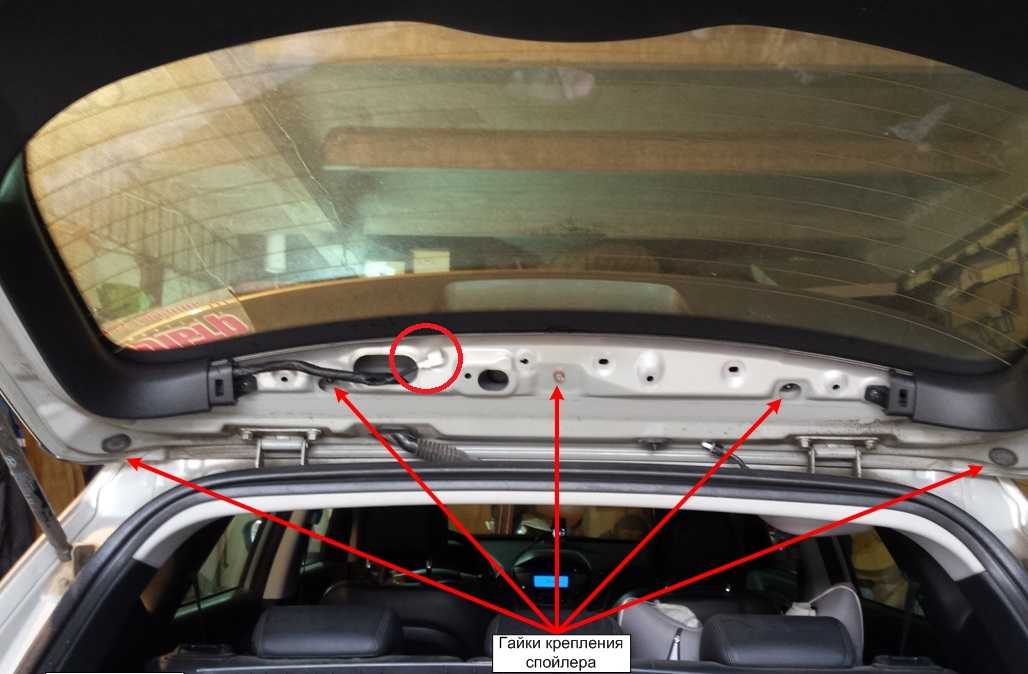

Расположение крепления спойлера на автомобиле Hyundai ix35

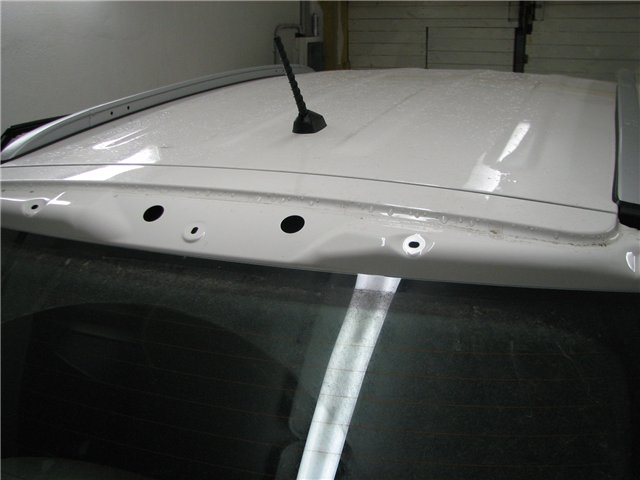

Место крепления спойлера на автомобиле Hyundai ix35

Место крепления спойлера.

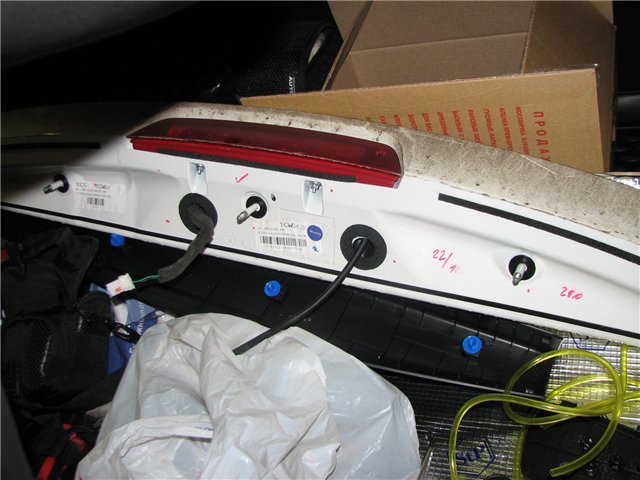

Снятый спойлер на автомобиле Hyudnai ix35

Снятый спойлер.

9. Отрежьте шланг, вставьте тройник и установите спойлер на место.

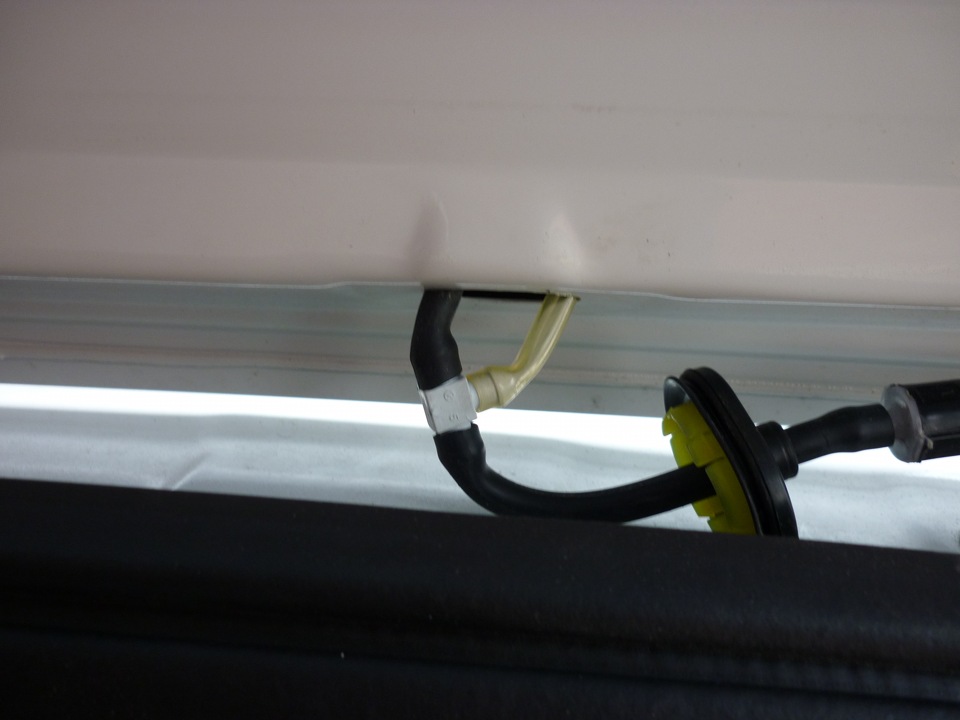

Вставить тройник в шланг омывателя на автомобиле Hyundai ix35

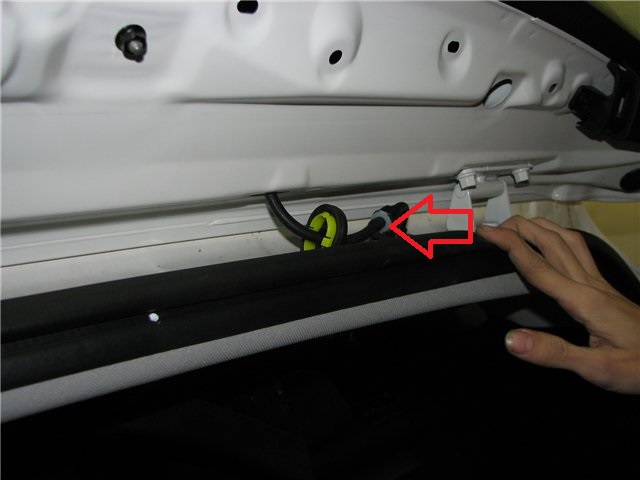

10. Подсоедините к тройнику дополнительный и основной шланг. Место тройника аккуратно переместите внутрь двери багажника и закройте пластиковой защелкой (она показана стрелкой).

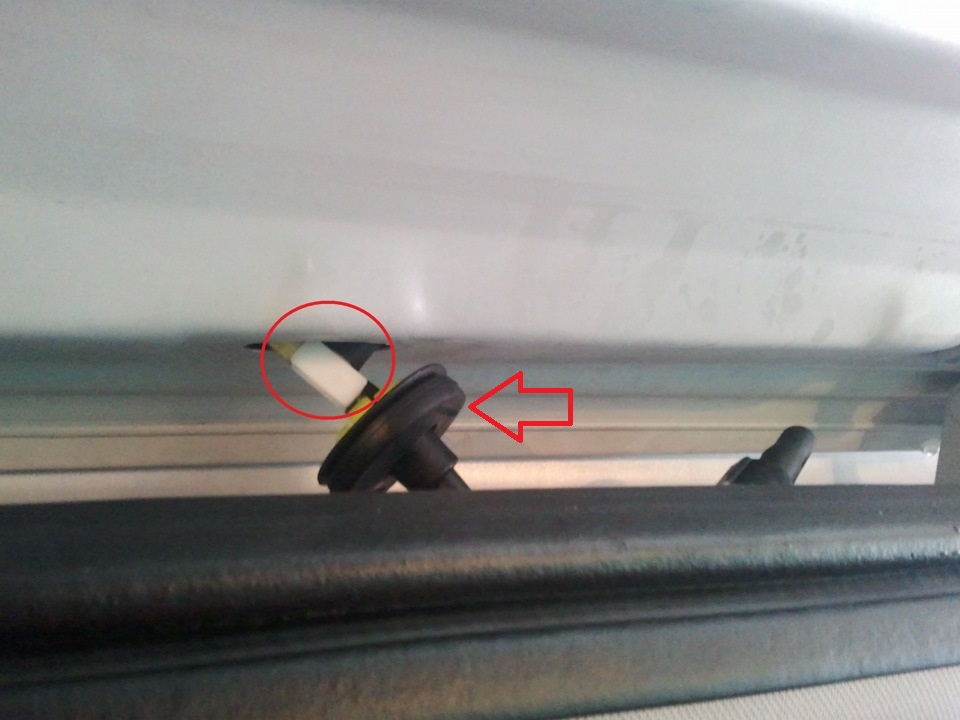

Подсоединить шланг омывателя камеры к тройнику на автомобиле Hyudnai ix35

Поместить тройник омывателя внутрь двери багажника на автомобиле Hyundai ix35

11. Проведите шланг внутрь крышки багажника в сторону номерного знака и установите на место обшивку около стекла (она нам больше не понадобится).

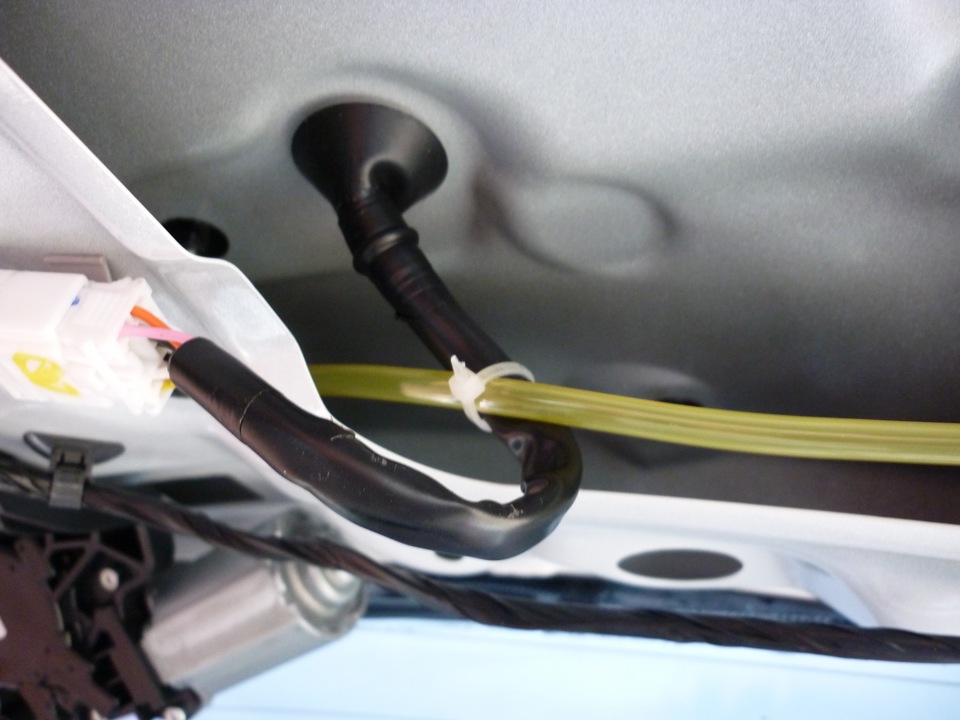

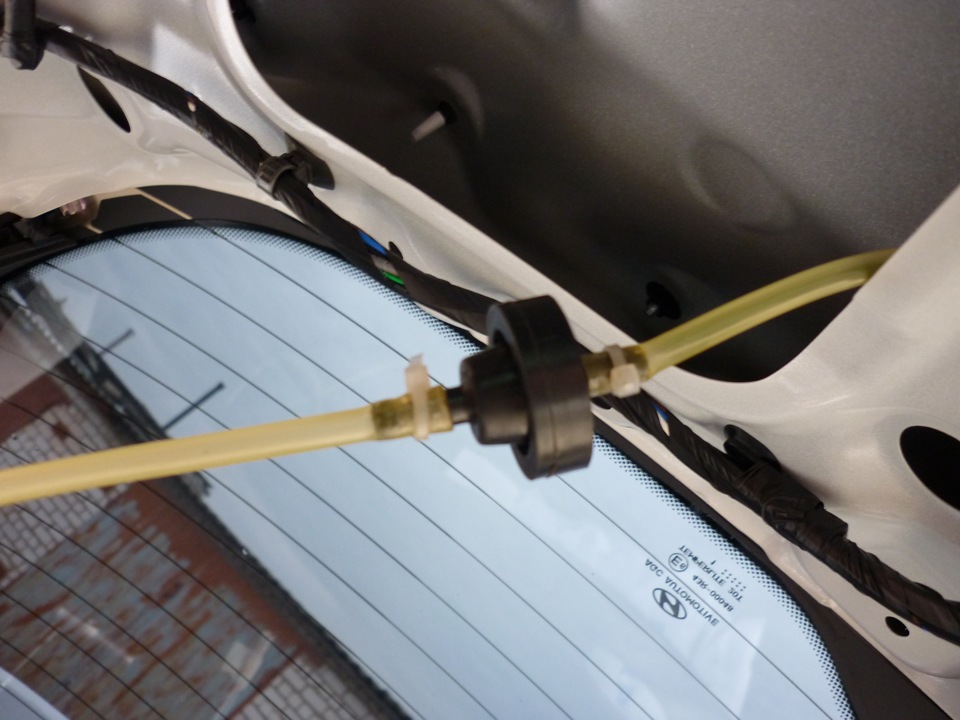

Провести шланг омывателя камеры заднего вида на автомобиле Hyundai ix35

12. Зажмите шланг хомутами, чтобы он не болтался.

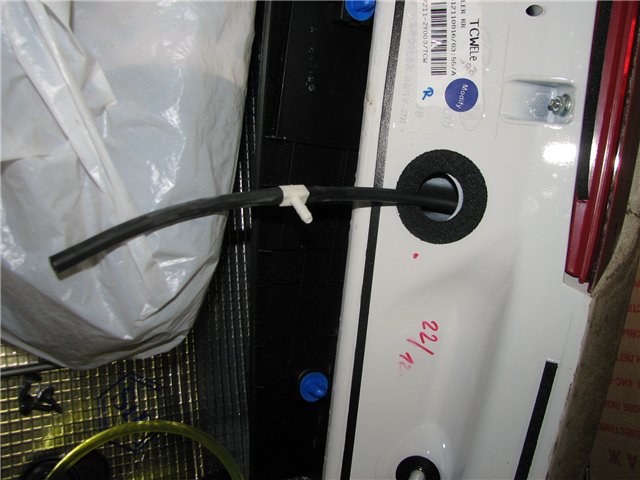

Установить хомут для шланга омывателя камеры заднего вида на автомобиле Hyundai ix35

13. Подведите шланг к внутреннему место крепления номерного знака и обрежьте его, вставьте в него обратный клапан, наденьте еще один кусочек шланга на обратный клапан и зажмите все хомутами.

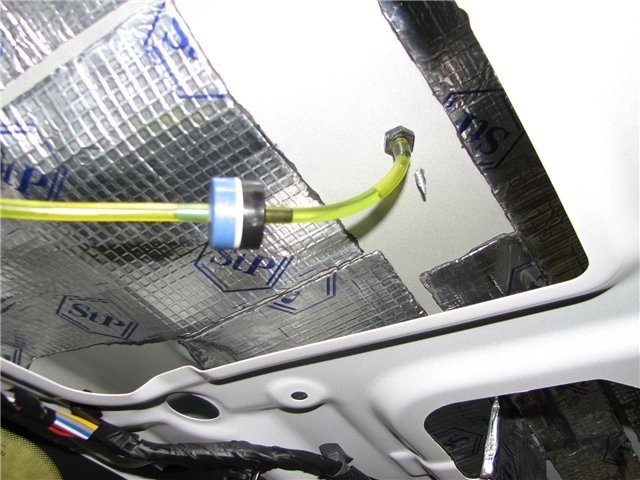

Установить обратный клапан на шланг омывателя камеры заднего вида на автомобиле Hyundai ix35

14. Снимите номер и рамку. Посмотрите где находится дырочка номера и поставьте метку - там просверлите дырочку 7 мм.

15. Установите рамку и номер на место, в дырочку номера установите форсунку и подсоедините к ней шланг омывателя, чтобы зафиксировать шланг на форсунке затяните её гайкой изнутри.

Установить форсунку омывателя камеры заднего вида на автомобиле Hyundai ix35

Форсунка омывателя камеры заднего вида на автомобиле Hyundai ix35

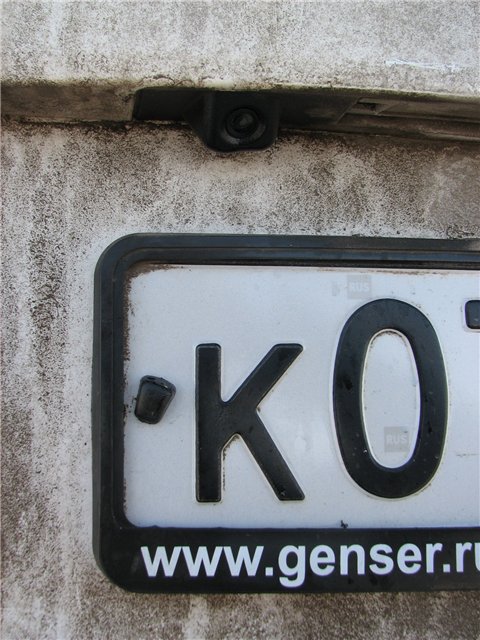

Камера заднего вида на Хендай ix35 с установленной форсункой.

16. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
