Отключение ДХО на ручник Hyundai ix35

Инструменты:

  • Нож

Детали и расходники:

  • Пятиконтактное реле
  • Фишка с контактами для реле
  • Гофра для проводки
  • Изолента

Примечание:

В этой статье описано как произвести отключение ДХО на Хендай ix35.

1. Снимите нижнюю облицовку панели приборов.

Снять нижнюю облицовку торпеды на автомобиле Hyundai ix35

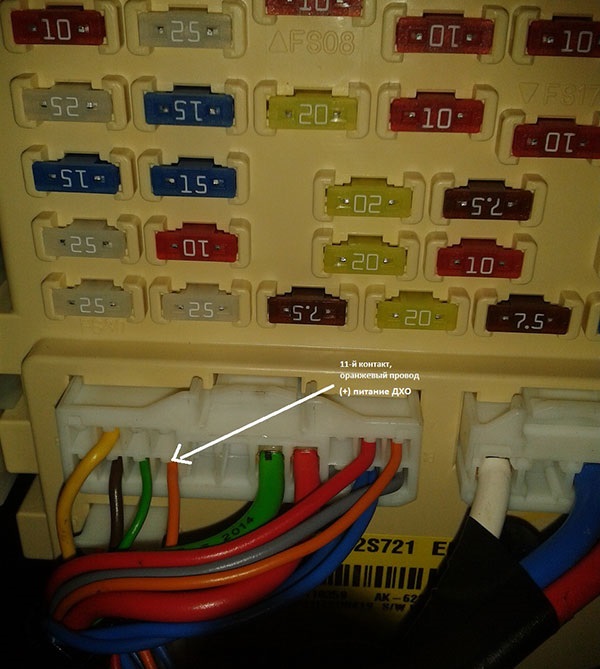

2. Питание на ДХО - 11-й контакт, оранжевый провод.

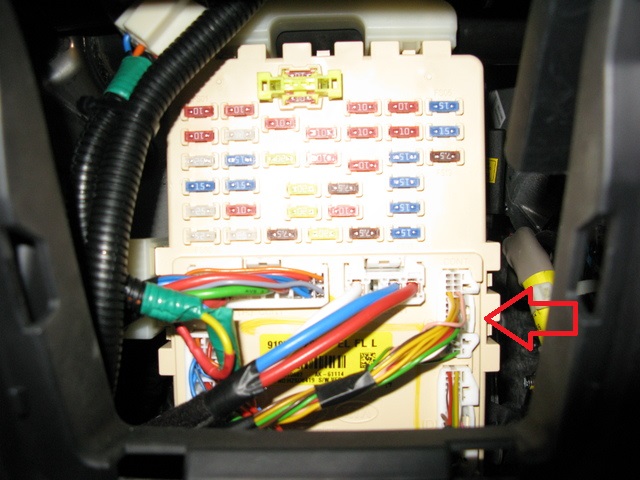

Расположение колодки с проводом ДХО на автомобиле Hyudnai ix35

Провод ДХО на автомобиле Hyudnai ix35

Провод для ДХО на Хендай ix35.

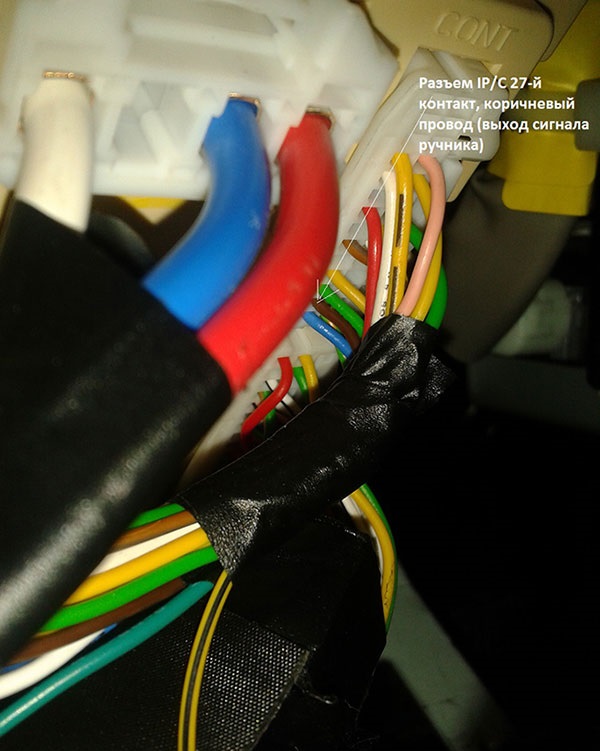

3. Питание на ручник 27-й контакт, коричневый провод.

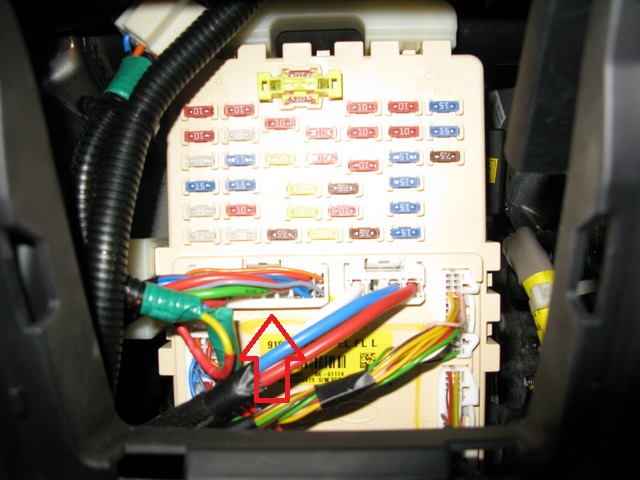

Расположение колодки с проводом питания ручника на автомобиле Hyundai ix35

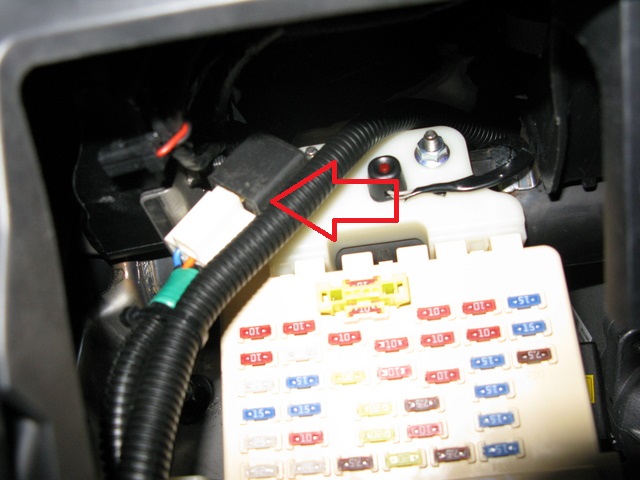

Провод питания ручника на автомобиле Hyundai ix35

Провод сигнала ручника на Хендай ix35.

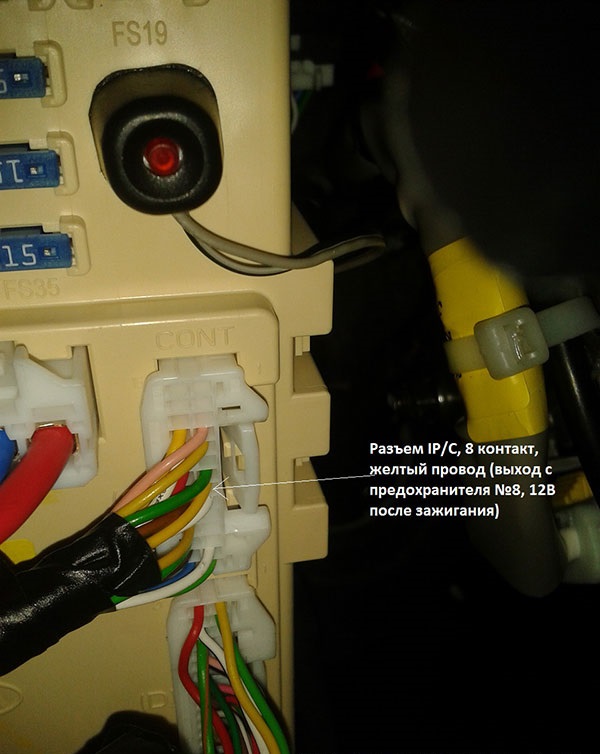

4. Питание зажигания - 8-й контакт, желтый провод.

Расположение колодки с проводом питания зажигания на автомобиле Hyundai ix35

Провод питания зажигания на автомобиле Hyundai ix35

5. Подсоедините провод питания ручника и зажигания к обмотке пятиконтактного реле. Провод управления ДХО разрежьте и подключите к нормально замкнутым контактам реле.

Установленное реле для отключения ДХО на ручник на автомобиле Hyundai ix35

Установленное пятиконтактное реле ДХО на Хендай ix35.

6. Установите все снятые детали в порядке, обратном снятию.
