Расположение предохранителей, плавких вставок и реле Hyundai ix35

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле.

Монтажный блок реле предохранителей на Хендай ix35 расположен в салоне автомобиля и в подкапотном пространстве.

Большинство предохранителей установлено в монтажном блоке в салоне автомобиля. Он расположен в панели приборов под декоративной крышкой.

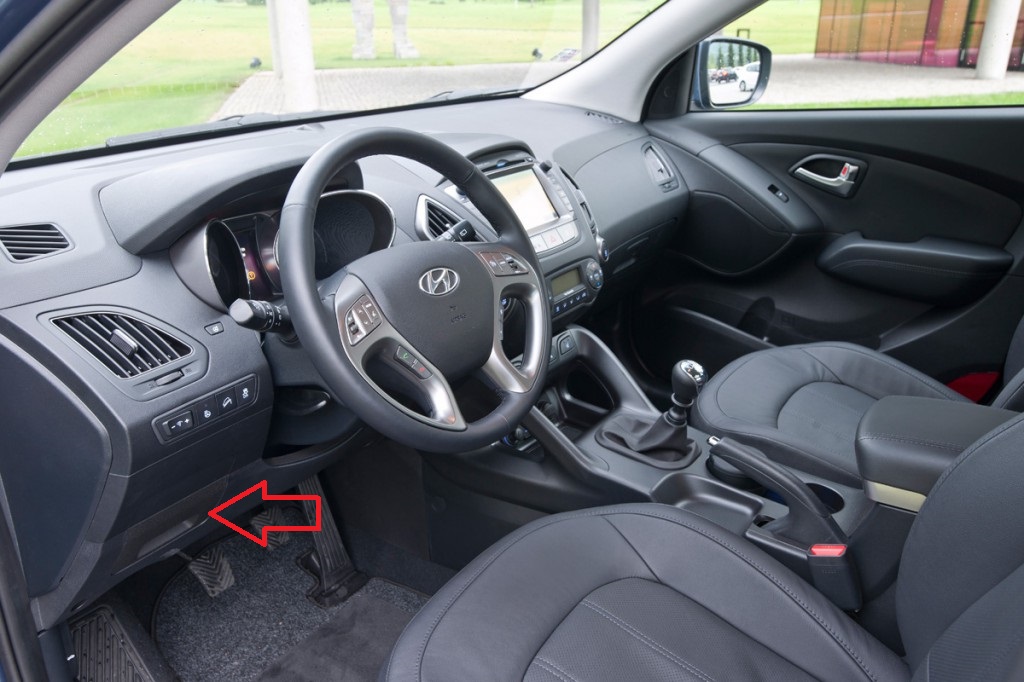

Расположение монтажного блока предохранителей и реле в салоне автомобиля Hyundai ix35

Место расположения предохранителей на Хендай ix35 в салоне автомобиля.

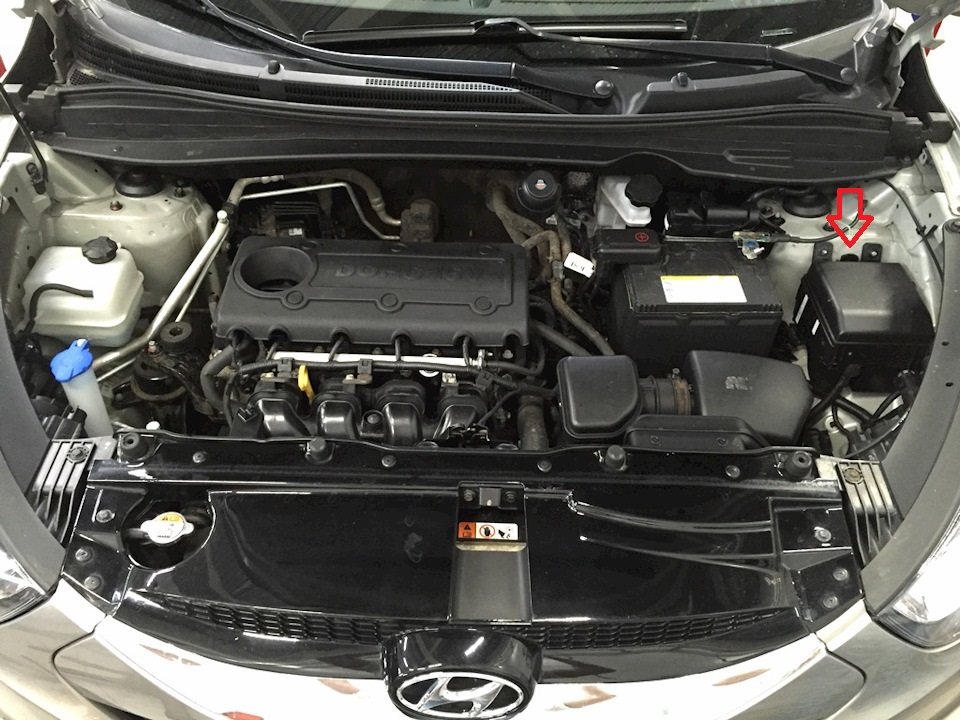

Расположение монтажного блока предохранителей и реле в моторном отсеке на автомобиле Hyundai ix35

Место расположения предохранителей на Хендай ix35 в моторном отсеке.

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее:

1. Подденьте пальцами выемку в декоративной крышке монтажного блока, и преодолевая сопротивление фиксаторов снимите крышку с панели приборов.

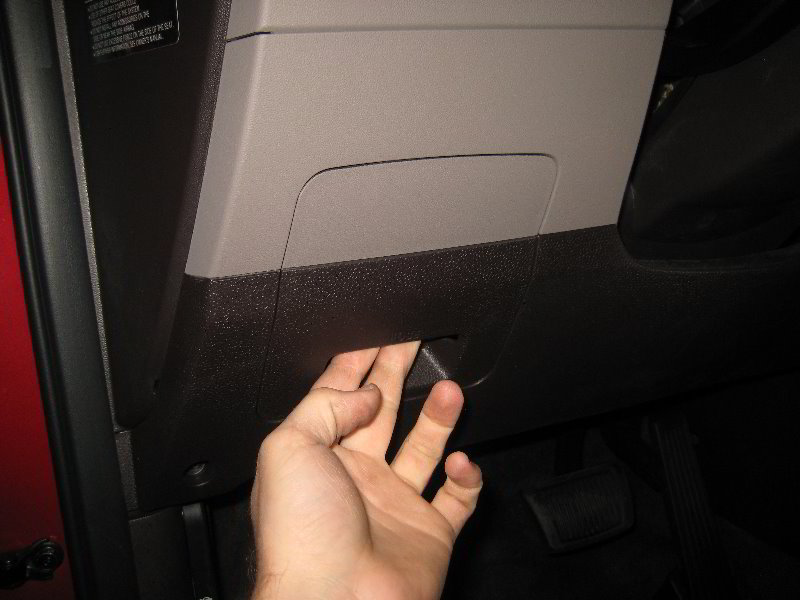

Расположение крышки монтажного блока в салоне автомобиля Hyundai ix35

Поддеть крышку монтажного блока в салоне автомобиля Hyundai ix35

Предохранители в монтажном блоке, расположенном в салоне автомобиля на автомобиле Hyundai ix35

Предохранители в монтажном блоке салона на Хендай ix35.

Примечание:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные цепи, которые защищает данный предохранитель.​

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.​

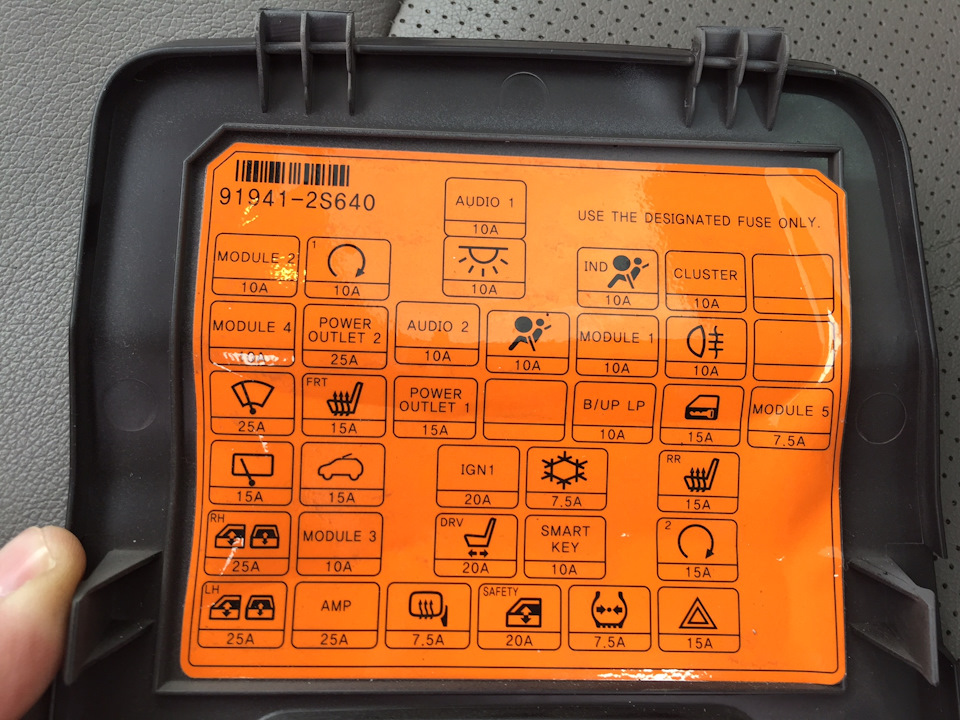

Схема расположения предохранителей в салоне автомобиля Hyundai ix35

Схема расположения предохранителей.​

ПРЕДУПРЕЖДЕНИЕ:

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

2. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель, и установите предохранитель того же номинала, что и снятый. Пинцет расположен в монтажном блоке расположенного в моторном отсеке.

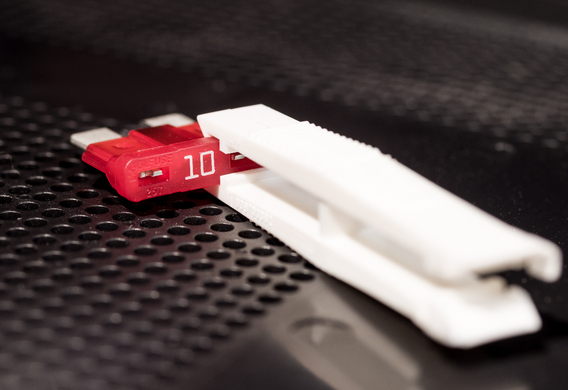

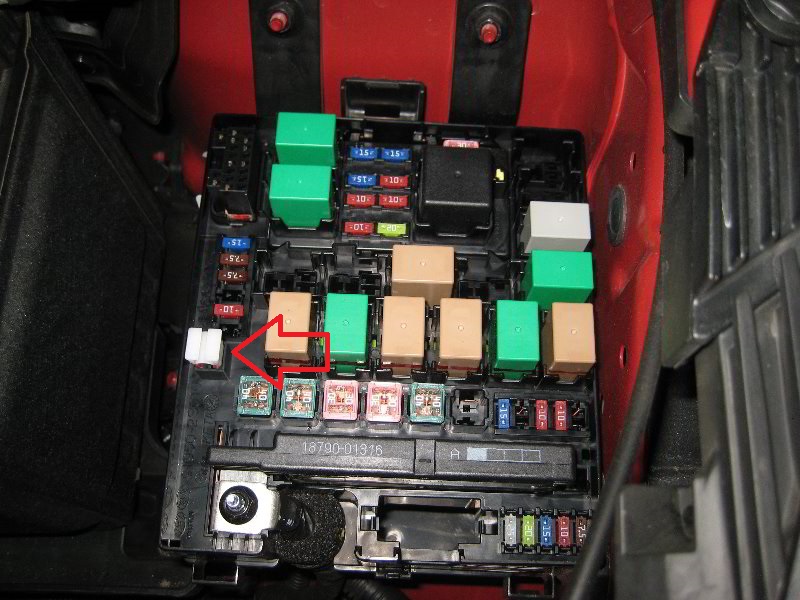

Расположение пинцета для извлечения предохранителей на автомобиле Hyundai ix35

Пинцет для извлечения предохранителей на автомобиле Hyundai ix35

Пинцетом снять предохранитель на автомобиле Hyundai ix35

Примечание:

У перегоревшего предохранителя перемычка внутри держателя перегорела и разорвалась. Для замены используйте запасной предохранитель того же номинала (и цвета).

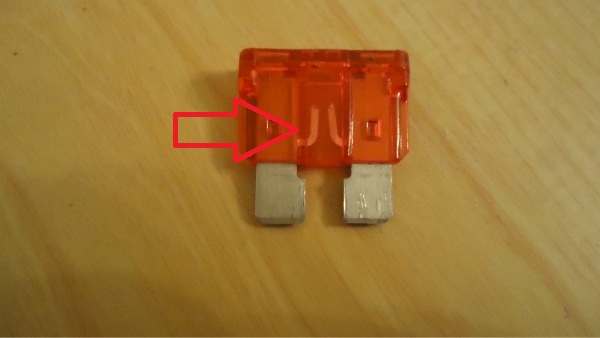

Перегоревший предохранитель на автомобиле Hyundai ix35

Перегоревший предохранитель на Хендай ix35.

ПОЛЕЗНЫЕ СОВЕТЫ:

Если вы потеряли пинцет, тогда вполне удобно использовать тонкие круглогубцы, желательно с резиновыми наконечниками.​

Для доступа к предохранителям, реле и плавким вставкам монтажного блока, расположенного в моторном отсеке, выполните следующее:

1. Отожмите фиксатор крышки монтажного блока, и снимите крышку.

Отжать фиксатор крышки монтажного блока в подкапотном пространстве на автомобиле Hyundai ix35

Монтажный блок в подкапотном пространстве на автомобиле Hyundai ix35

Примечание:

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.​

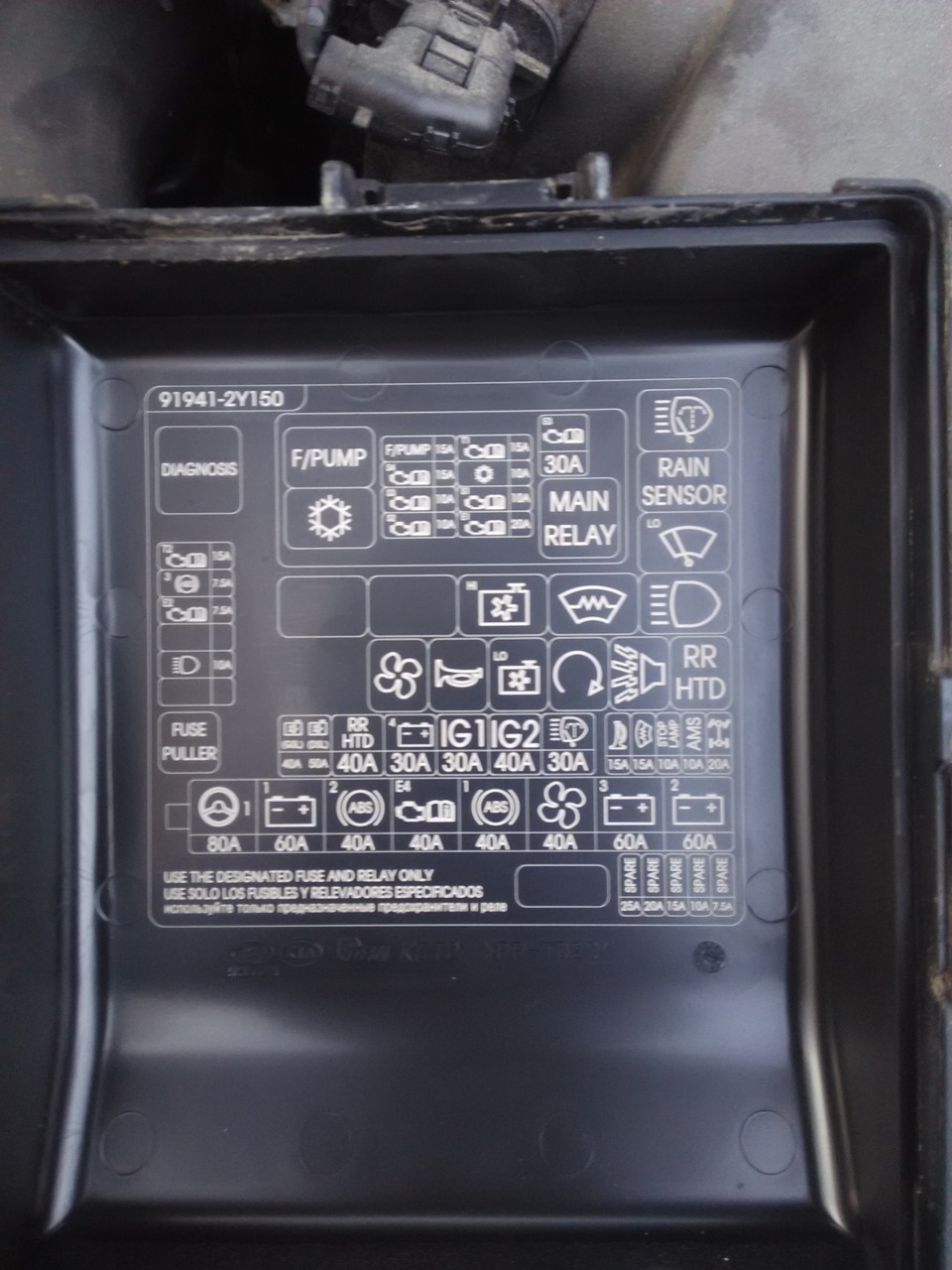

Схема расположения предохранителей в монтажом блоке на автомобиле Hyundai ix35

Схема расположения предохранителей.

2. Если нужно заменить предохранитель, то специальным пинцетом захватите и извлеките его из контактного разъема.

Пинцет для замены предохранителей на автомобиле Hyundai ix35

Извлечь предохранитель из монтажного блока на автомобиле Hyundai ix35

Примечание:

У перегоревшего предохранителя перемычка внутри держателя перегорела и разорвалась. Для замены используйте запасной предохранитель того же номинала (и цвета).

Замена перегоревшего предохранителя на автомобиле Hyundai ix35

Перегоревший предохранитель на Хендай ix35.

3. При необходимости извлеките реле, покачивая его из стороны в сторону. Установите новое реле. Плавкие вставки заменяйте аналогично замене реле.

Извлечь реле на автомобиле Hyundai ix35
