Снятие и установка компрессора кондиционера Skoda Octavia

Инструмент:

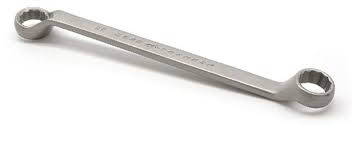

• Гаечный ключ накидной изогнутый 17 мм
• Гаечный ключ рожковый 10 мм
• Отвертка плоская малая
• Защитные очки
• Отвертка крестовая средняя

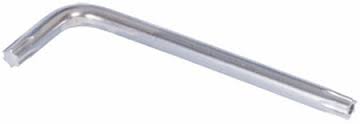

• Ключ с наконечником Torx (звездочка) Т25
• Ключ с наконечником Torx (звездочка) Т-30
• Ключ с наконечником Torx (звездочка) Т-45

1. Удалите хладагент - из системы кондиционирования, как это описано здесь.

2. Установите автомобиль Шкода Октавия на смотровую канаву.

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи, как это описано здесь.

2. Снимите защиту картера двигателя, как это описано здесь.

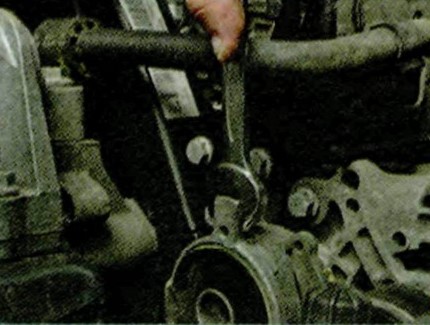

3. Снимите ремень привода вспомогательных агрегатов, как это описано здесь. Потребуется ключ на 17.

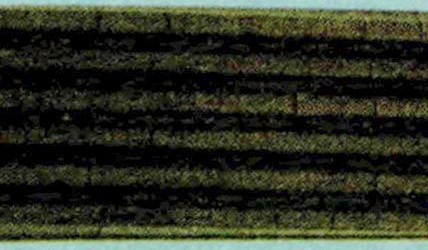

4. Проверьте состояние приводного ремня.

Примечание:

Замените ремень, если при осмотре вы обнаружите следы износа зубчатой поверхности, трещины, подрезы, складки или отслоение ткани от резины.

Предупреждение:

Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников валов двигателя) надо устранить немедленно.

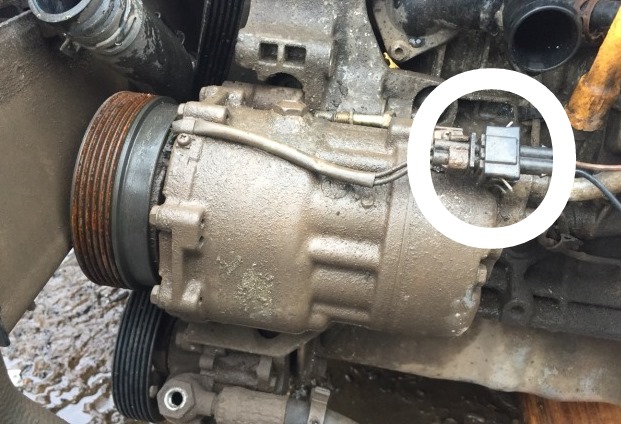

5. Отожмите фиксаторы и отсоедините колодку жгута проводов от колодки клапана включения компрессора.

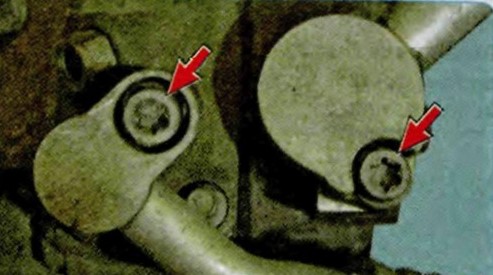

6. Выверните болты крепления фланцев трубопроводов низкого и высокого давления к компрессору, извлеките болты из отверстий и отсоедините трубопроводы от компрессора. Нужен ключ Торкс Т25.

Предупреждение:

Сразу же после отсоединения заглушите пробками отверстия компрессора и трубопроводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондиционирования.

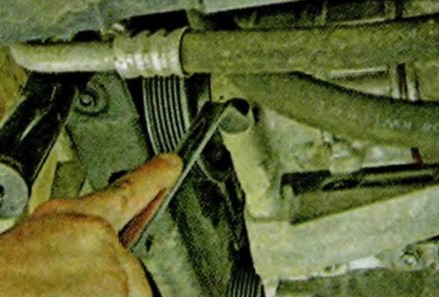

7. Выверните болты крепления компрессора к кронштейну на блоке цилиндров. Нужен ключ на 17.

8. Извлеките болты из монтажных отверстий и снимите компрессор кондиционера опустив его вниз.

9. Установите компрессор и все снятые детали в порядке, обратном снятию.

Предупреждение:

Технологические заглушки фланцев нового компрессора открывайте только непосредственно перед подсоединением трубопроводов. При установке новых уплотнительных колец фланцев трубопроводов обязательно смажьте их маслом для компрессора кондиционера.

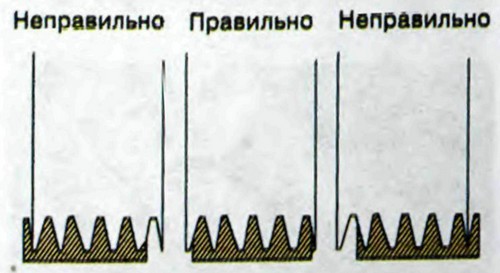

10. Убедитесь в том, что при установке ремня привода клиновые дорожки совпали с ручьями шкивов, а натяжение ремня соответствует норме.

Полезный совет:

При покупке нового компрессора уточните у продавца объем и тип залитого в новый компрессор масла. Эта информация может быть полезна для механиков, которые впоследствии будут заправлять систему хладагентом.
